Шаблон путевой 08809-02 (аналог ЦУП-3)

Товар:
Есть в наличии
0 руб.
Цена указана с НДС
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

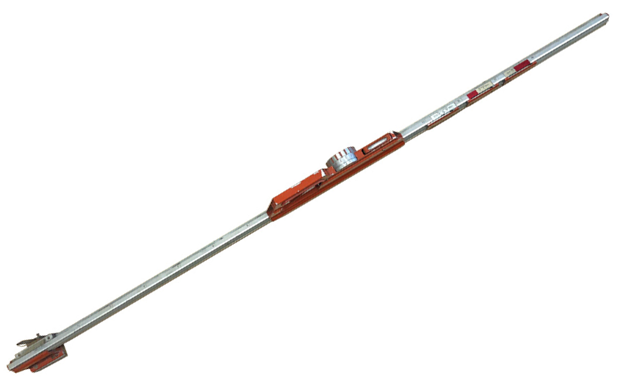

Шаблон путевой 08809-02

Шаблон путевой 08809-02 - это железнодорожный измерительный инструмент, используемый для определения характеристик рельсовой колеи.

Шаблоны используются при техническом обслуживании строящихся и находящихся в эксплуатации главных, приемоотправочных, станционных и подъездных железнодорож­ных путей типов Р50, Р65, Р75 всех классов, а также могут исполь­зоваться в метрополитене.

Принцип действия - механический.

Ширина колеи фиксируется двумя наконечниками: неподвижным и подвижным. Неподвижный наконечник электроизолирован от корпуса шаблона. Возвышение одного рельса относительно другого определяется с помощью лимба и уровня.

Особенности шаблона 08809-02

Шаблоны исполнения 08809-02 предназначены для контроля ширины колеи на уровне 13 мм ниже поверхности катания и возвышения одного рельса относительно другого.

Путевой шаблон 08809-02 производит измерения:

  • ширины колеи;
  • возвышения одного рельса относительно другого.

Технические характеристики путеизмерительного шаблона 08809-02:

Размеры измеряемой жд колеи  от 1510 мм  до 1550 мм
Погрешность измерений ±1 мм
Доп. погрешность при экстремальных температурах ±0,5 мм
Минимальное деление на линейной шкале / на уровне 1 мм / 2 мм
Электроизоляция 50 МОм
Вес 2,9 кг
Габаритные размеры 1720х110х220 мм

Где купить путеизмерительный шаблон 08809-02

Купить путевой шаблон можно в нашей компании, которая выступает надежным и профессиональным поставщиком высококачественного железнодорожного оборудования.

Шаблоны 08809-02 изготавливались по ТУ3936-023-59489947-2007 (взамен ТУ2-00221190-023-95), в настоящее время сняты с производства. Аналогом шаблона 08809-02 является путевой шаблон ПШ-1520П и шаблон ШП-01.

вес: 2,9 кг
