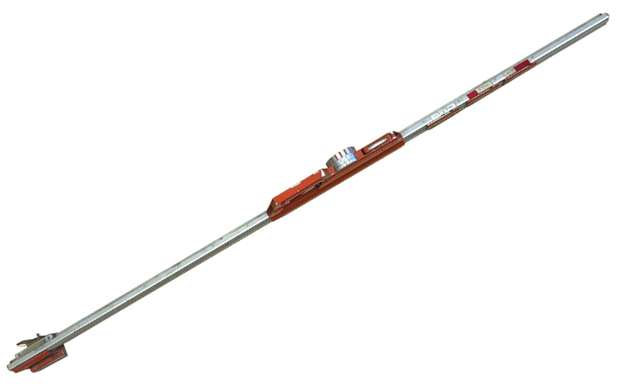

Шаблон путевой 08809-04 (аналог ЦУП-1) - это железнодорожный измерительный инструмент, используемый для определения характеристик рельсовой колеи и стрелочных переводов.
Шаблоны используются при техническом обслуживании строящихся и находящихся в эксплуатации главных, приемоотправочных, станционных и подъездных железнодорожных путей типов Р50, Р65, Р75 всех классов и стрелочных переводов, а также могут использоваться в метрополитене.
Принцип действия - механический.
Ширина колеи, расстояния между рабочими гранями сердечника или усовика и контррельса фиксируется двумя наконечниками: неподвижным и подвижным. Неподвижный наконечник электроизолирован от корпуса шаблона. Возвышение одного рельса относительно другого определяется с помощью лимба и уровня. Ординаты переводных кривых, ширина желобов, боковой износ головки рельса фиксируются наконечником, закрепленным на каретке.
Размеры измеряемой жд колеи | от 1510 мм до 1550 мм |
Уровень рельсовой колеи, приведенного к базе 1600 мм | от 0 до 160 мм |
Измерение ординат переводных кривых, мм | 10-1480 |
Измерение ширины желобов, мм | 40-400 |
Измерение расстояния между рабочими гранями сердечника и контррельса, мм | 1460-1500 |
Измерение бокового износа головки рельса, рамного рельса и остряка, мм | 0-15 |
Измерение относительно поверхности катания рамного рельса, мм | 0-35 |
Погрешность измерений | ±1 мм |
Доп. погрешность при экстремальных температурах | ±0,5 мм |
Минимальное деление на линейной шкале / на уровне | 1 мм / 2 мм |
Электроизоляция | 50 МОм |
Вес | 2,9 кг |
Габаритные размеры | 1720х110х220 мм |
Изделие поставляется в заводской комплектации.
Схема, устройство и описание работы подготавливаются для размещения.
Шаблоны исполнения 08809-04 с заглублением измерительных наконечников на 16 мм ниже поверхности катания предназначены для измерения:
Шаблоны 08809-04 изготавливались по ТУ3936-023-59489947-2007 (взамен ТУ2-00221190-023-95), в настоящее время сняты с производства. Аналогом шаблона 08809-04 является путевой шаблон ПШ-1520 и шаблон ШП-02.
Видео обзор подготавливается.
У нас вы можете купить шаблон путевой 08809-04 (аналог ЦУП-1)
Сделайте заказ любым удобным для Вас способом:
Масса: | 2,9 кг |
Габариты: | 1720x110x220 мм |
