Путеизмерительный или путевой шаблон ШП-01 - измерительный ж/д инструмент, который определяет параметры пути: уровень одного рельса над другим, расстояние между ними. Шаблон выполняет функцию уровня и линейки. Шаблон изготавливается по ТУ 3186-004-86389444-2009.
Диапазон измерения ширины колеи | 1510…1550 мм |
Диапазон измерения относительного возвышения рельсов(уровня), приведенного к базе 1600 мм | 0…160 мм |
Погрешность | ±1 мм |
Деление шкалы | 1 мм |
Электрическое сопротивление изоляции не менее | 20 МОм |
Масса шаблона не более | 3,5 кг |
Габариты(длина х ширина х высота)не более | 1700х100х210 мм |

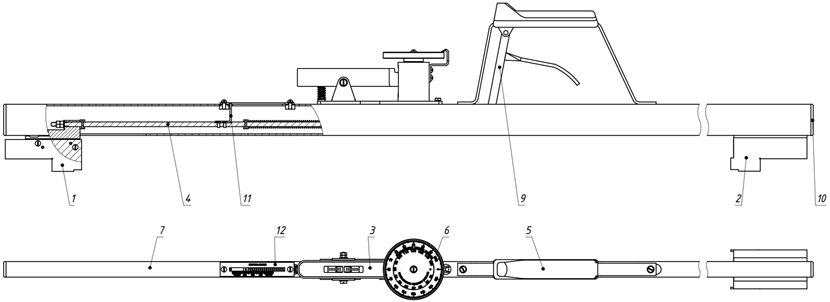

1-опора; 2-опора; 3-уровень; 4- тяга; 5- рукоятка; 6-шкала; 7-корпус; 9 –ручка; 10-пробка; 11-указатель; 12-шкала
Заказав аналог шаблона ЦУП 3, вы приобретете устройство с аналогичными характеристиками, но меньшей ценой. Шаблон отличается простотой эксплуатации, удобством использования в процессе ремонта и строительства железнодорожных путей. Возможен контроль их состояния с минимальной погрешностью. К другим преимуществам относятся:
Купить путевой шаблон ШП-01 можно в нашей компании, которая выступает надежным и профессиональным поставщиком высококачественного железнодорожного оборудования.
Мы являемся официальным дилером производителя и предлагаем путеизмерительный инструмент:
Вес: | 2,5 кг |
Габариты: | 1700x100x210 мм |
