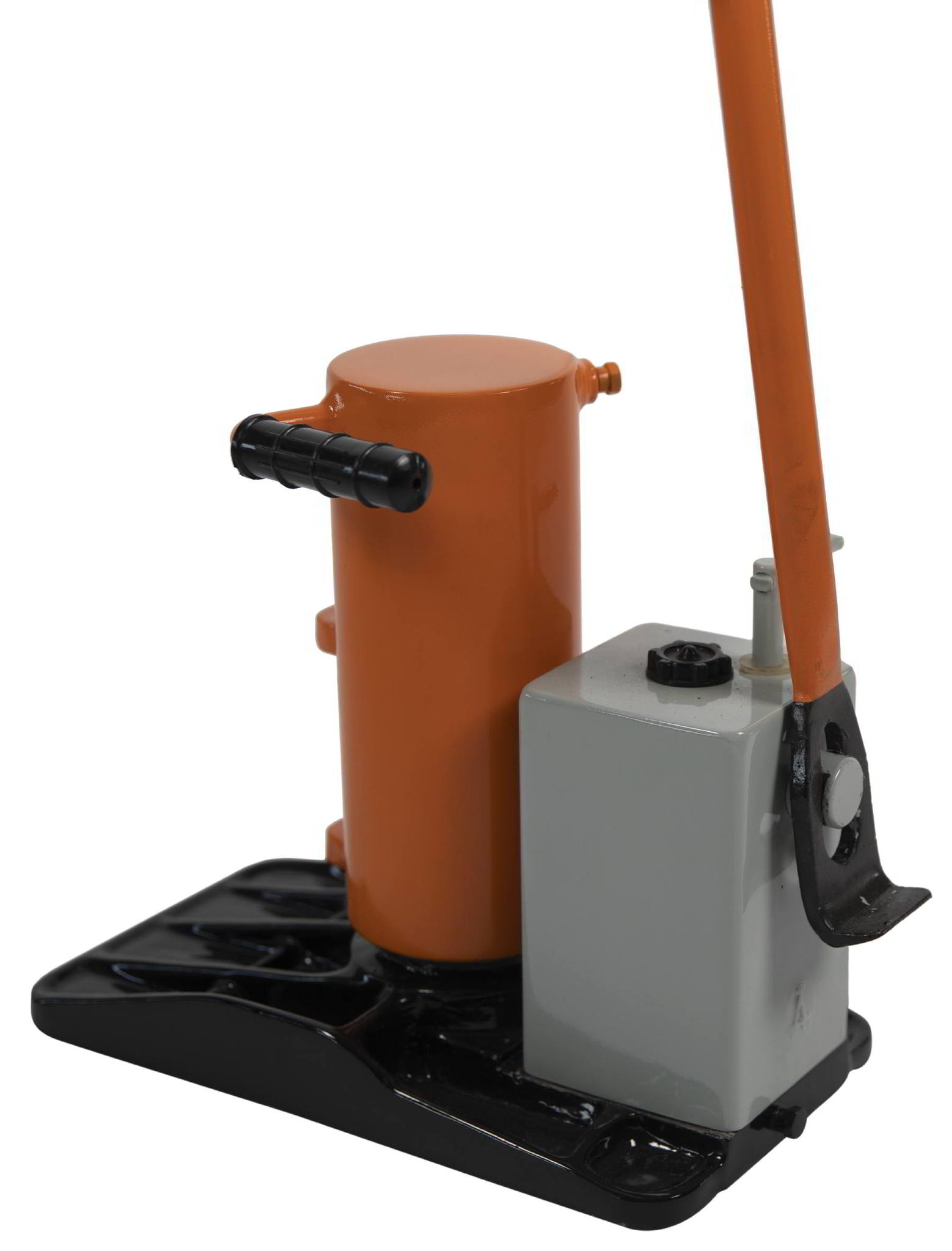

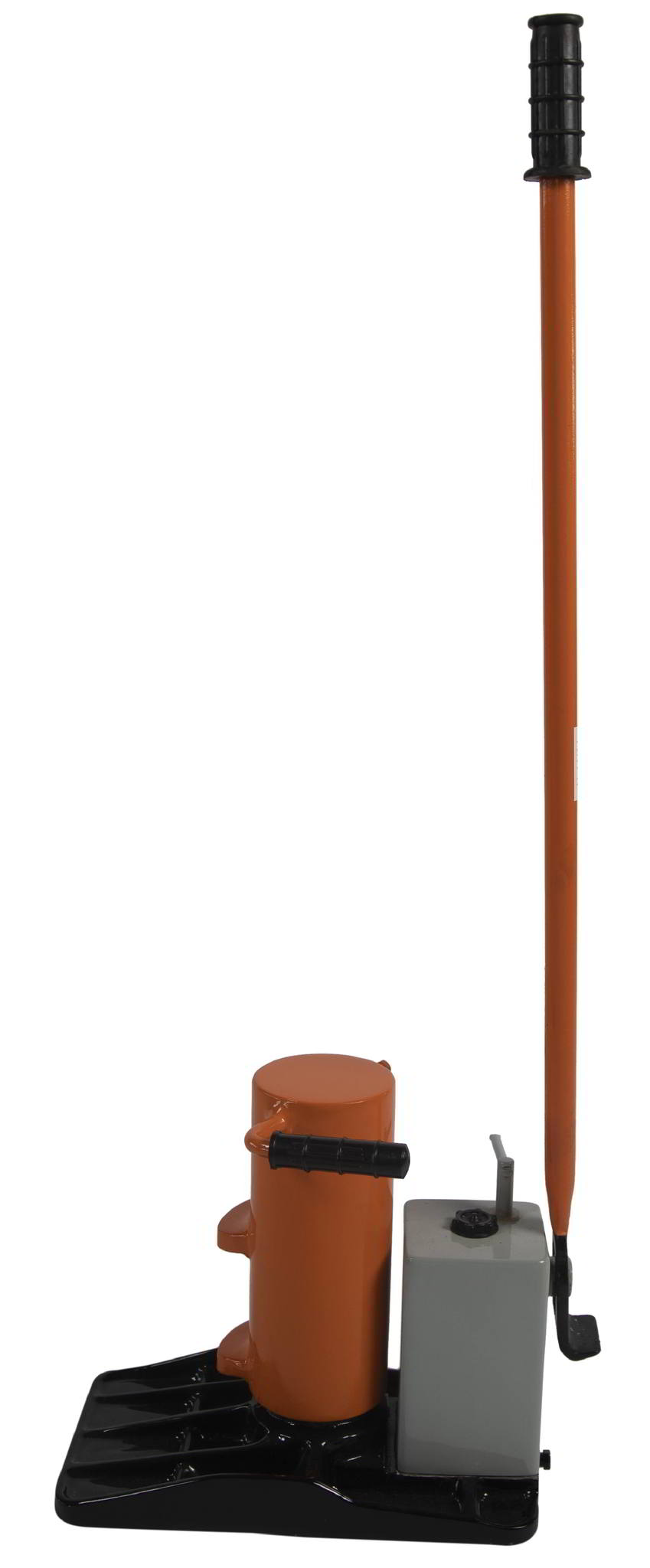

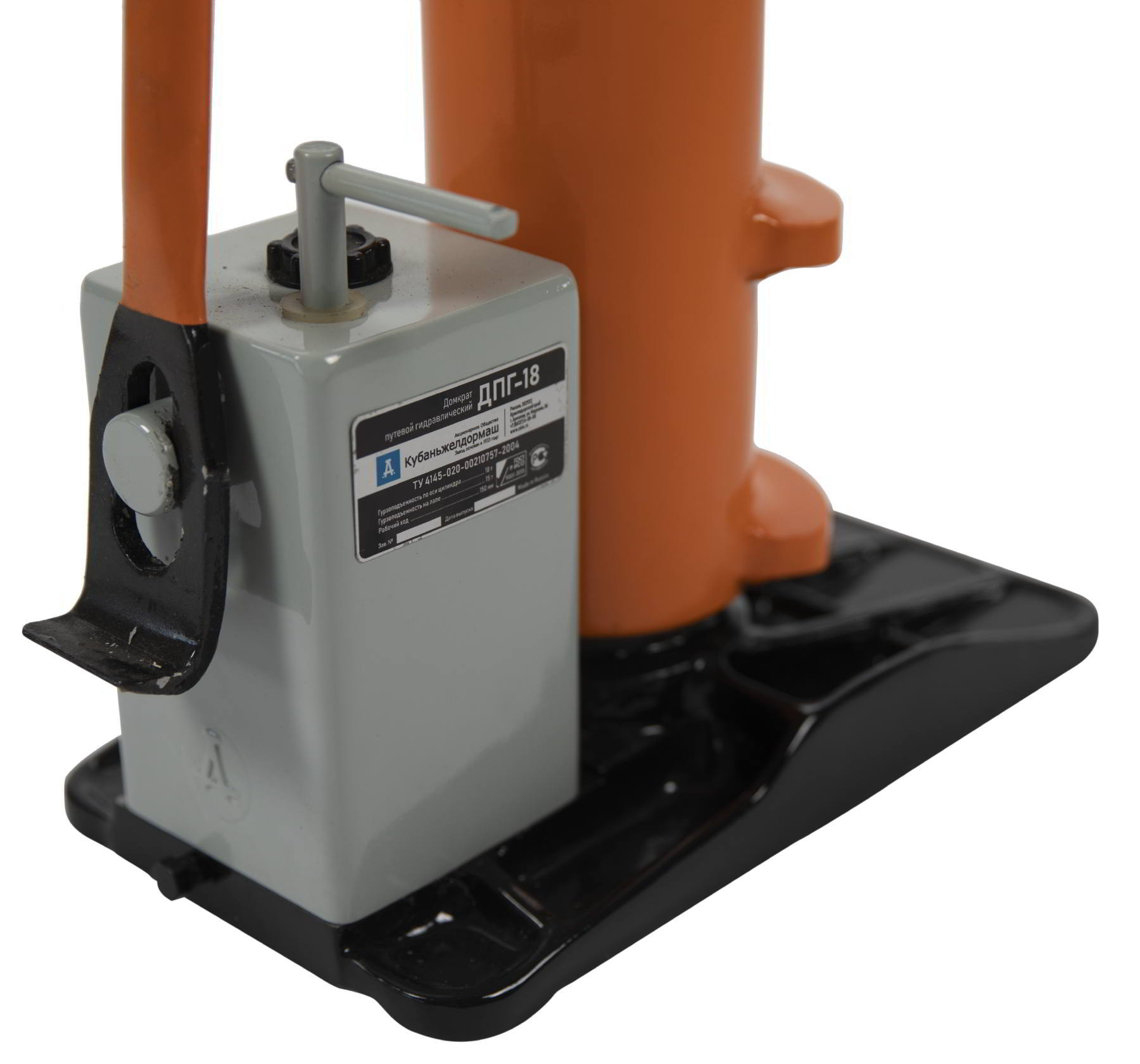

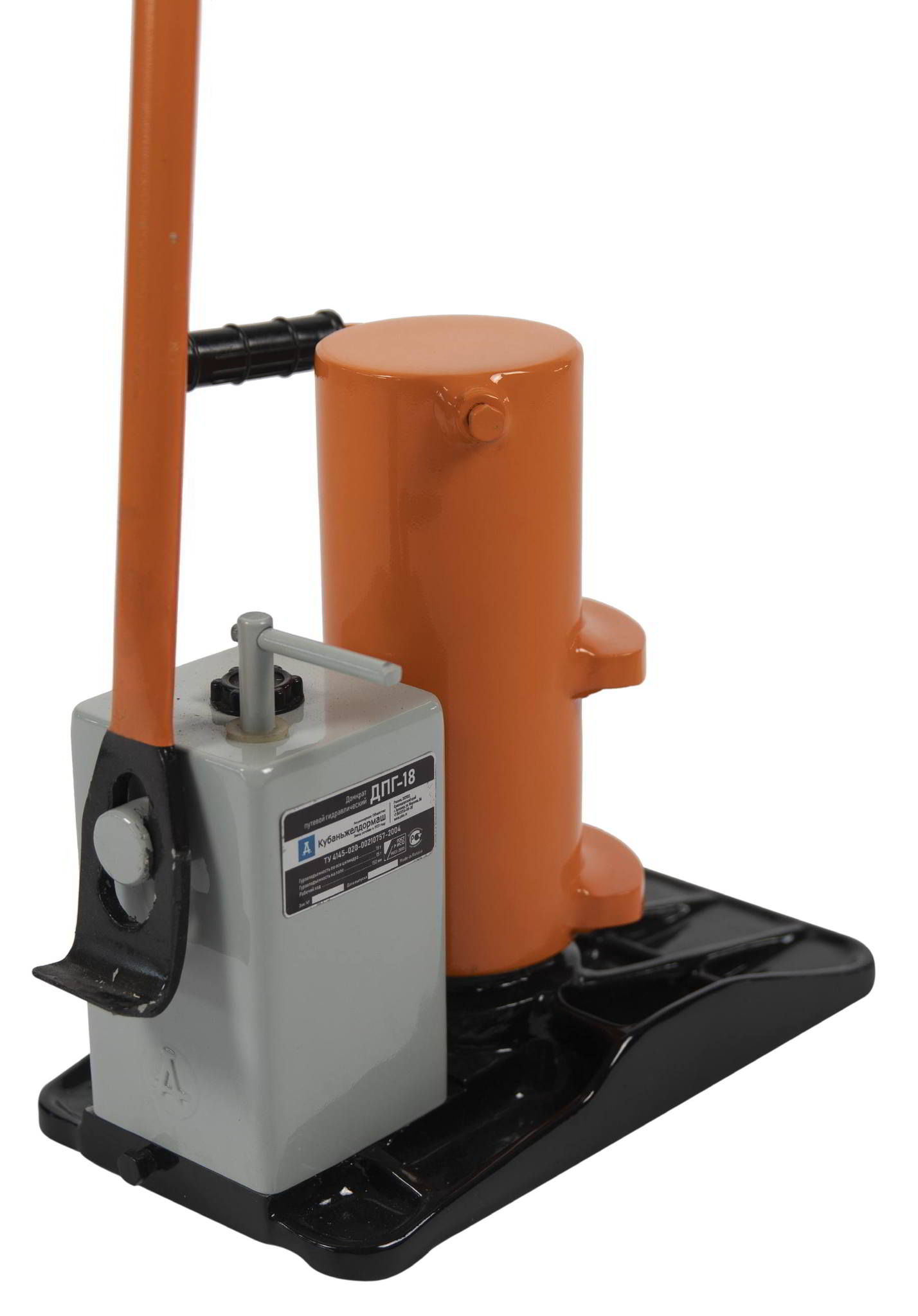

Домкрат путевой гидравлический ДПГ-18

Товар:
Есть в наличии
57 500 руб.
Цена указана с НДС
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

Домкрат путевой гидравлический ДПГ-18

Домкрат путевой гидравлический ДПГ-18 - это специализированное железнодорожное оборудование для подъема рельсошпальной решетки. С помощью этого путевого инструмента осуществляется строительство железной дороги, ремонтное и текущее обслуживание путей.

Технические характеристики домкрата путевого гидравлического ДПГ-18

Вес 26 кг
Габаритные размеры 380х190х288 мм
Тип домкрата гидравлический двухплунжерный
Номинальная грузоподъемность на оси гидроцилиндра домкрата 18 т
Высота подъема груза при использовании всех подъемных лап и торца гидроцилиндра 300 мм
Рабочий ход гидроцилиндра, не менее 150 мм
Макс усилие на рукоятке 147 (15) Н (кгс)
Высота подхвата (высота от подошвы до лапы) нижняя 85 мм / верхняя 185

Комплект поставки домкрата путевого гидравлического ДПГ-18

Изделие поставляется в заводской комплектации.

Схема, устройство и работа домкрата путевого гидравлического ДПГ-18

По своей конструкции домкрат путевой гидравлический ДПГ 18 представляет собой надежный и высококачественный инструмент. Он состоит из:

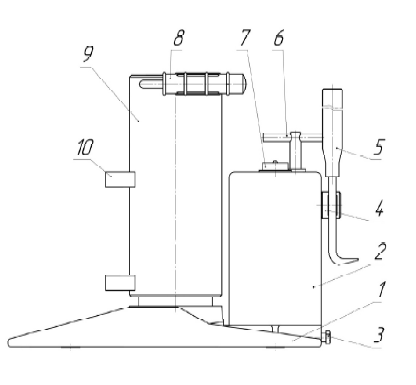

Домкрат путевой гидравлический ДПГ-18

1 - основание с поршнем; 2 - бачок масляный; 3- пробка для слива масла; 4 - вал гидронасоса; 5- рукоятка привода гидронасоса; 6 - клапан перепускной; 7 - сапун; 8 - ручка для переноски; 9 - гидроцилиндр; 10 - лапа подъемная.

Особенности домкрата путевого гидравлического ДПГ-18

Эксплуатация гидравлического домкрата ДПГ-18. Гидродомкрат установить между шпалами на выровненный с помощью скребка съемной рукоятки поз. 5 балласт так, чтобы нижняя подъемная лапа поз. 10 находилась под подошвой рельса. При закрытом перепускном клапане поз.6 рукояткой поз.5, закрепленной на валу гидронасоса поз. 4, закачать масло в гидроцилиндр и поднять рельсошпальную решетку. Высота подъема (ход гидроцилиндра) не должна превышать 150 мм.

После подъема рельсошпальной решетки необходимо рядом с гидродомкратом подложить под подошву рельса прочную страховочную подкладку. При необходимости подъема рельсошпальной решетки на высоту, превышающую рабочий ход гидроцилиндра, необходимо подложить под подошву рельса страховочные подкладки, открыть перепускной клапан поз. 6, повернув его рукоятку против часовой стрелки 1-2 оборота, дождаться, когда гидроцилиндр под действием возвратной пружины опустится так, чтобы под подошву рельса можно было подвести верхнюю подъемную лапу, закрыть перепускной клапан и произвести дополнительный подъем рельсошпальной решетки.

Рабочий ход гидроцилиндра не должен превышать 150 мм, а при увеличении высоты подъема рельсошпальной решетки возрастает нагрузка на гидродомкрат. Высота подъема рельсошпальной решетки ограничена порогом срабатывания предохранительного клапана гидродомкрата и несущей способностью балласта железнодорожного пути. Опускание рельсошпальной решетки произвести открыванием перепускного клапана поз. 6, предварительно убрав страховочные подкладки. Скорость опускания регулируется степенью открытия перепускного клапана. Переноску гидродомкрата осуществлять за ручку поз. 8 при полностью опущенном гидроцилиндре и закрытом перепускном клапане.

Подъем груза происходит за счет гидравлической жидкости. Мы рекомендуем масло индустриальное И20А.

Видео обзор домкрата путевого гидравлического ДПГ-18

Видео обзор подготавливается.

Преимущества покупки домкрата путевого гидравлического ДПГ-18 в ЖЕЛДОРМЕХАНИКЕ

  • заводские цены без излишней наценки;
  • выполняем гарантийные обязательства по продаваемой продукции;
  • обеспечиваем поставку запасных частей по продаваемой продукции;
  • прямые поставки с собственного склада и со складов производителей;
  • оперативная отгрузка за счет отлаженной логистики;
  • комплектация всеми видами отечественного и импортного путевого инструмента;
  • профессиональная помощь специалистов в подборе жд инструмента.

Оплата и доставка домкрата путевого гидравлического ДПГ-18

У нас вы можете купить домкрат путевой гидравлический ДПГ-18

  • на условиях предоплаты или с рассрочкой платежа;
  • на условиях самовывоза или с доставкой по России.

Как купить домкрат путевой гидравлический ДПГ-18 в ЖЕЛДОРМЕХАНИКЕ

Сделайте заказ любым удобным для Вас способом:

  • позвоните по телефону +7 (812) 640-50-80;
  • оформите онлайн через корзину сайта;
  • отправьте нам на электронную почту список необходимого инструмента;
  • или просто напишите нам сообщение в онлайн чате.
Ход штока: 150 мм
Грузоподъемность: 18 т
Габариты: 380x190x288 мм
Вес: 26.0 кг
