Шаблон путевой ШП-02 (аналог ЦУП 1)

Шаблон путеизмерительный ЦУП модель ШП-02 (аналог ЦУП 1)

Путеизмерительный или путевой шаблон ШП-02 - измерительный ж/д инструмент, который определяет параметры пути: уровень между рельсами, расстояние между ними и критические расстояния в стрелочных переводах. Шаблон изготавливается по ТУ 3186-004-86389444-2009.

Шаблон ШП-02 производит измерения:

• расстояние между параллельными рельсами - ширину пути,
• перепад высот между параллельными рельсами,
• размеры углублений,
• контрольные параметры стрелочных переводов,
• расстояние от сердечника стрелочного перевода до контррельса, от контррельса до усовика,

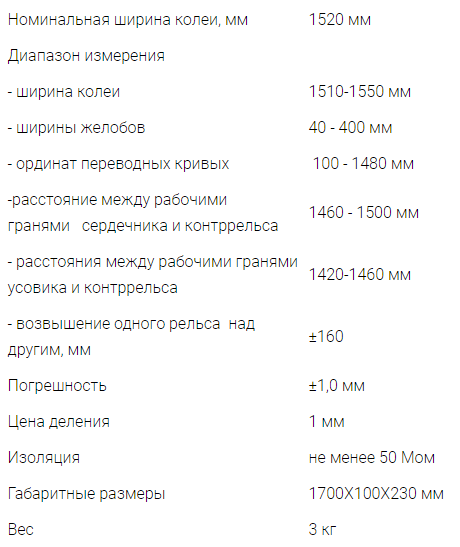

Технические характеристики шаблона ШП-02

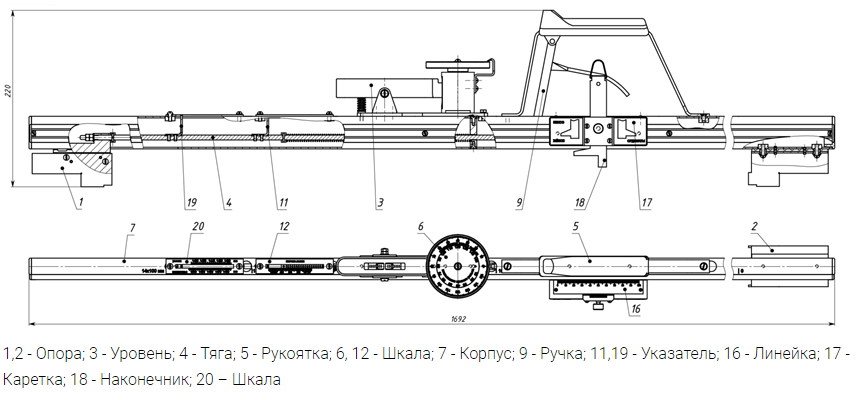

Схема шаблона ШП-02

Почему путевой шаблон ШП-02 - лучший выбор

Заказав аналог шаблона ЦУП-1-01, вы покупаете устройство с аналогичными характеристиками, но меньшей ценой. Шаблон отличается простотой эксплуатации, удобством использования в процессе ремонта и строительства железнодорожных путей. Возможен контроль их состояния с минимальной погрешностью. К другим преимуществам относятся:

1. небольшой вес и малые габариты;
2. горизонтальный лимб;
3. миллиметровая цена деления линейных шкал;
4. расширенный диапазон измерения;
5. высокий уровень изоляции;
6. надежность и срок эксплуатации.

Как работать путевым шаблоном ШП-02 и производить измерения

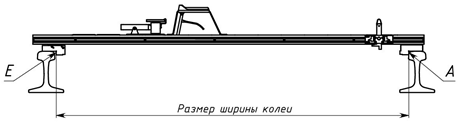

Как измерять ширину колеи

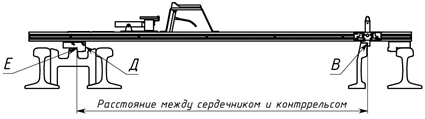

Как определить расстояния между рабочими гранями сердечника и контррельса и рабочими гранями усовика и контррельса

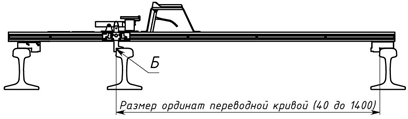

Как определить размер ординаты переводной кривой

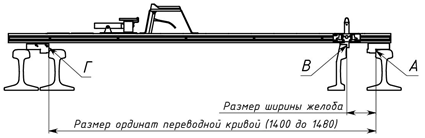

Как определить ширину и размер желоба
