Штангенциркуль ПШВ "Путеец"

Товар:
Есть в наличии
33 750 руб.
Цена указана с НДС
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

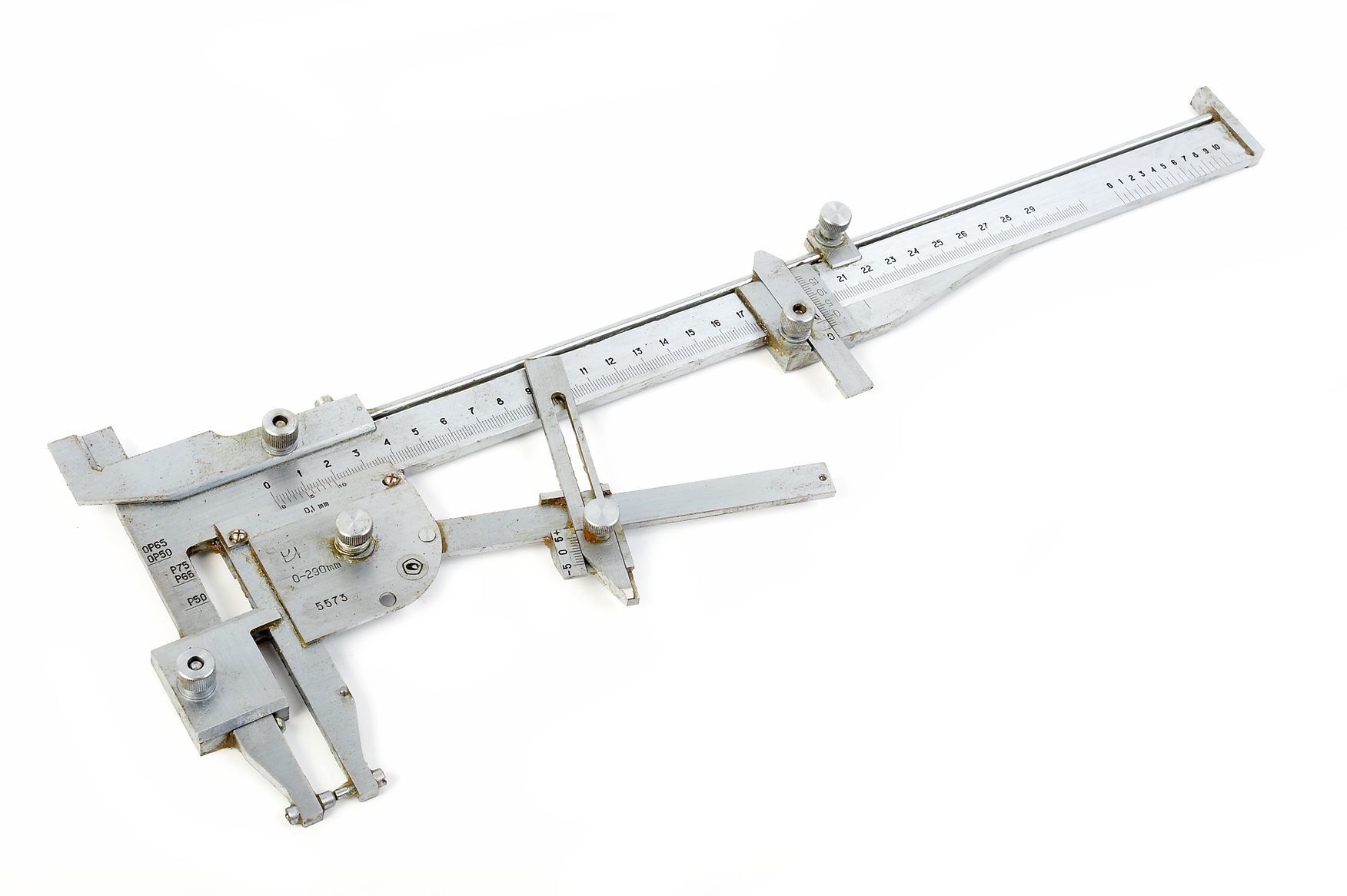

Штангенциркуль путевой ПШВ "Путеец" (ТУ 3933-002-60632410-2012)

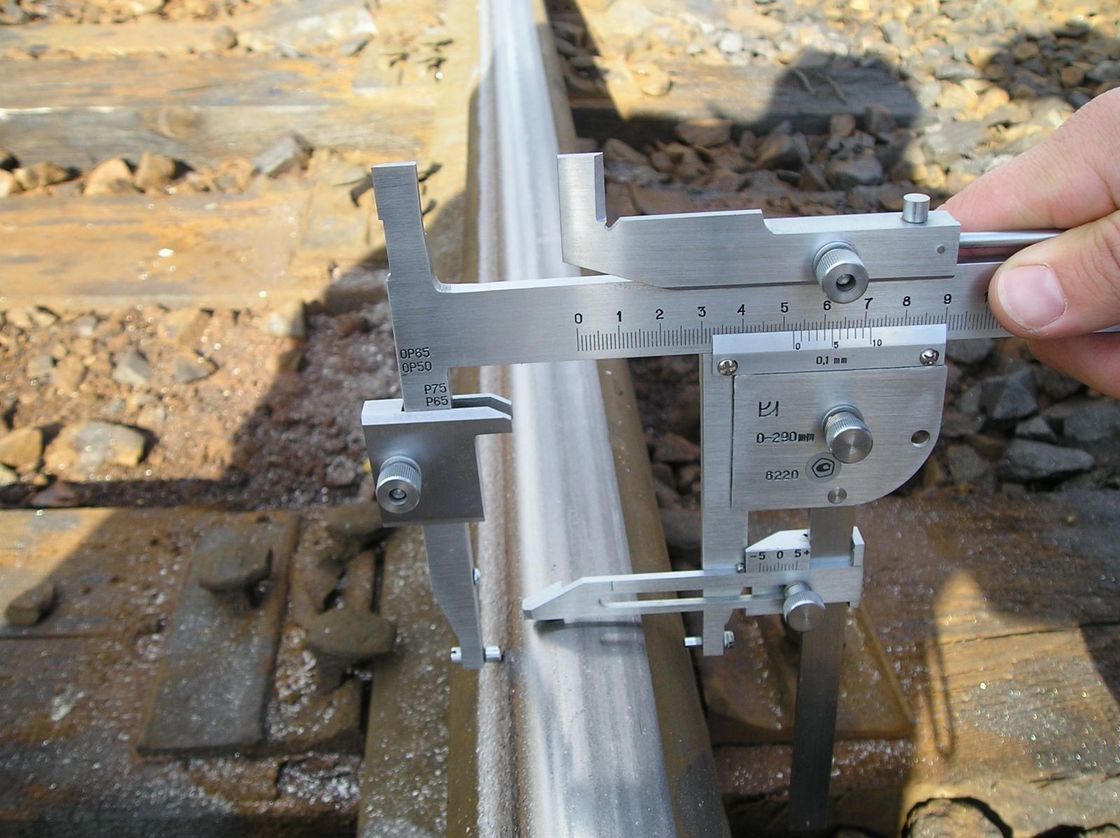

Штангенциркуль путевой ПШВ "Путеец" производится по ТУ 3933-002-60632410-2012 и предназначен для измерения геометрических параметров элементов верхнего строения пути:

  1. бокового и вертикального износа головки рельса;
  2. вертикального износа усовика и сердечника;
  3. шага остряка;
  4. понижения остряка против рамного рельса;
  5. ширины желоба между контррельсом и рамным рельсом;
  6. ширины желоба между усовиком и сердечником, зазоров рельсовых стыков, стрелочных переводов;
  7. глубин отверстий и впадин.

Штангенциркуль путевой измеряет следующие типы рельсов: Р50, Р65, Р75 , ОР50, ОР65.

Технические характеристики штангенциркуля путевого ПШВ "Путеец"

Вес 1 кг
Габаритные размеры 148х24х440 мм

Комплект поставки штангенциркуля путевого ПШВ "Путеец"

  • Штангенциркуль путевой ПШВ: 1 шт.
  • Футляр (чехол):1 шт.
  • Паспорт ПШВ01.000 ПС: 1 шт.
  • Методика поверки МП 203-38-2017: 1 шт.

Скачать паспорт на путевой штангенциркуль ПШВ "Путеец"

Схема, устройство и работа штангенциркуля путевого ПШВ "Путеец"

Схема, устройство и описание работы подготавливаются для размещения.

Особенности штангенциркуля путевого ПШВ "Путеец"

Диапазон измерений путевого штангенциркуля ПШВ:

  • по основной шкале штанги от 0 до 290 мм;
  • по вспомогательной шкале штанги от 0 до 10 мм;
  • по шкале рамки малой от 0 до 16 мм;
  • по шкале рамки рычага от минус 5 до плюс 5 мм

Значение отсчета по нониусу 0,1 мм.

Цена деления шкалы путевого штангенциркуля ПШВ:

  • вспомогательной на штанге 0,5 мм;
  • основной на штанге, на рамке малой и на рамке рычага 1,0 мм.

Пределы допускаемой погрешности по основной шкале штанги как при незатянутом, так при затянутом зажимном устройстве рамки большой, на диапазоне измерения:

  • от 0 до 200 мм, ±0,1 мм;
  • свыше 200 мм, ±0,2 мм.

Пределы допускаемой погрешности по шкале рамки малой как при незатянутом, так и при затянутом зажимном устройстве ±1 мм.
Пределы допускаемой погрешности по вспомогательной шкале штанги, по шкале рамки рычага ±0,5 мм.
Пределы допускаемой погрешности при измерении глубины, равной 20 мм, ±0,1 мм.

Видео обзор штангенциркуля путевого ПШВ "Путеец"

Видео обзор подготавливается.

Преимущества покупки штангенциркуля путевого ПШВ "Путеец" в ЖЕЛДОРМЕХАНИКЕ

  • ЖЕЛДОРМЕХАНИКА – официальный дилер завода-изготовителя;
  • заводские цены без излишней наценки;
  • выполняем гарантийные обязательства по продаваемой продукции;
  • обеспечиваем поставку запасных частей по продаваемой продукции;
  • прямые поставки с собственного склада и со складов производителей;
  • оперативная отгрузка за счет отлаженной логистики;
  • комплектация всеми видами отечественного и импортного путевого инструмента;
  • профессиональная помощь специалистов в подборе жд инструмента.

Оплата и доставка штангенциркуля путевого ПШВ "Путеец"

У нас вы можете купить штангенциркуль путевой ПШВ "Путеец"

  • на условиях предоплаты или с рассрочкой платежа;
  • на условиях самовывоза или с доставкой по России.

Как купить штангенциркуль путевой ПШВ "Путеец" в ЖЕЛДОРМЕХАНИКЕ

Сделайте заказ любым удобным для Вас способом:

  • позвоните по телефону +7 (812) 640-50-80;
  • оформите онлайн через корзину сайта;
  • отправьте нам на электронную почту список необходимого инструмента;
  • или просто напишите нам сообщение в онлайн чате.
Вес: 0,9 кг
Габариты: 440x148x24 мм
