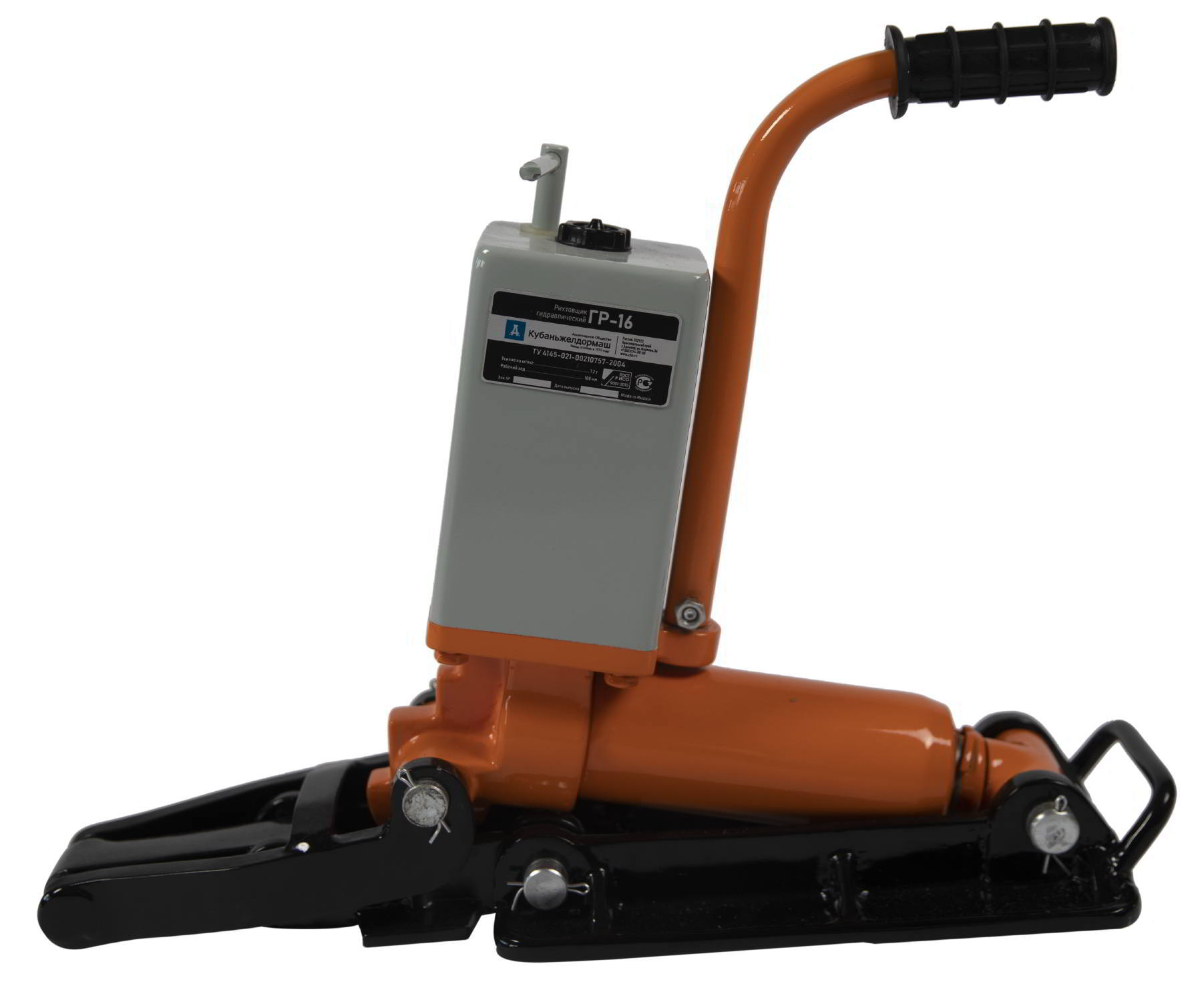

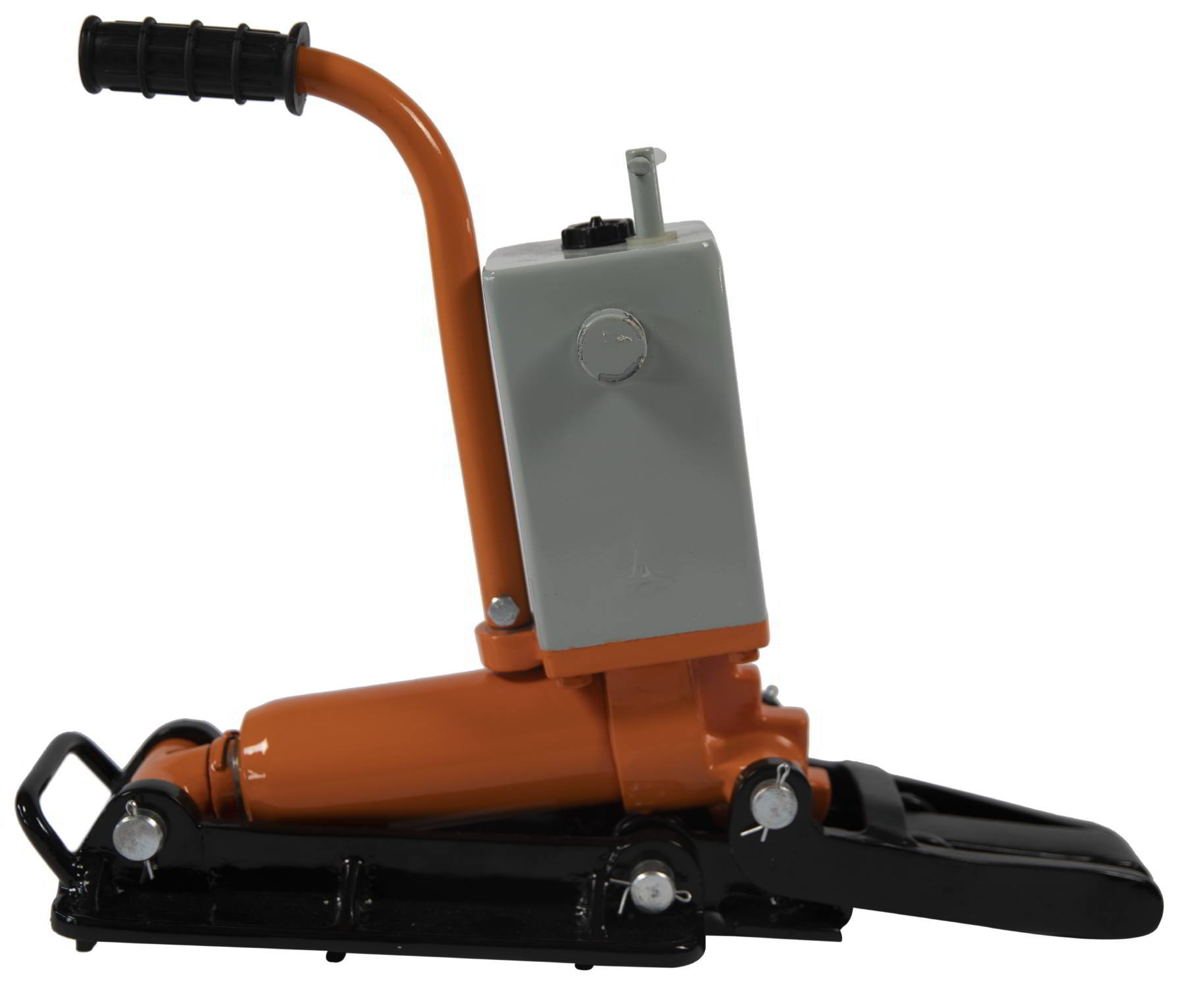

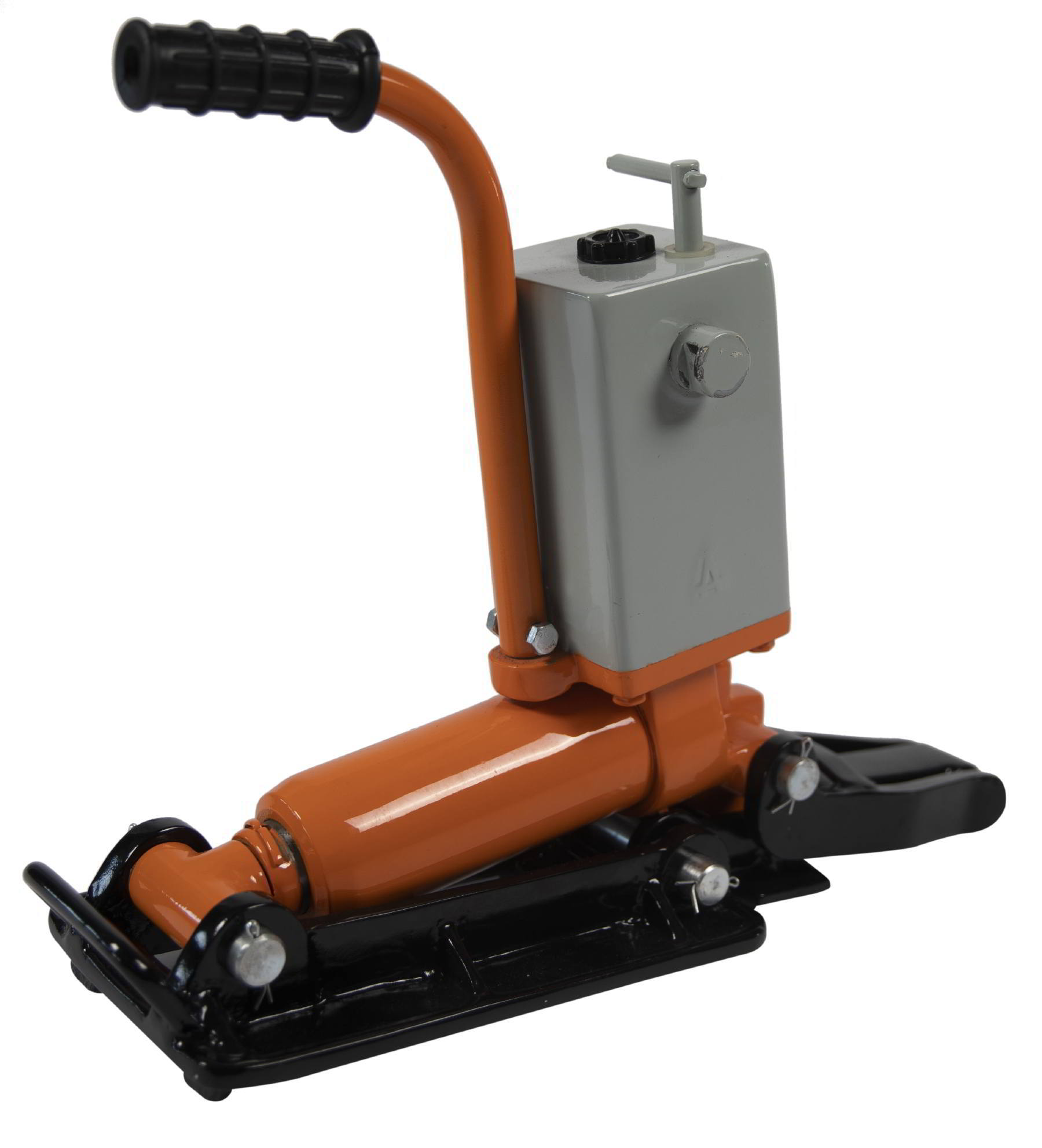

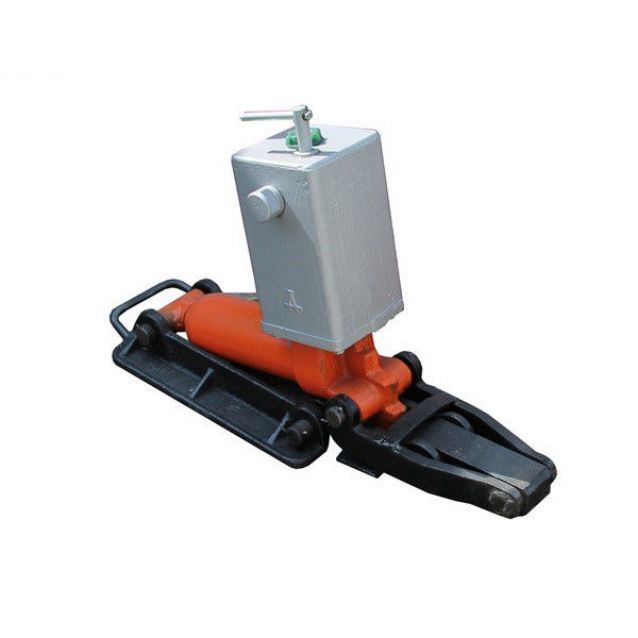

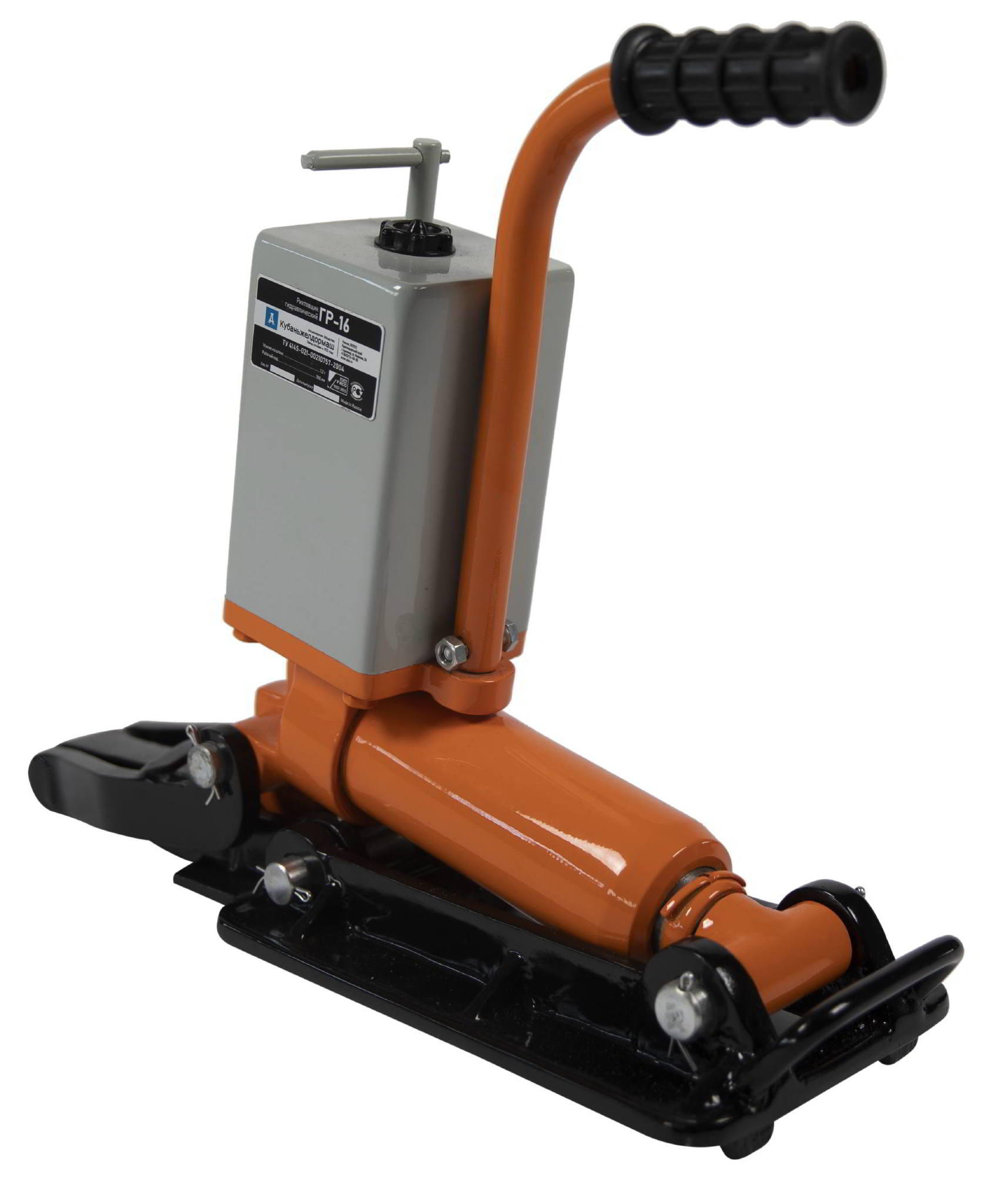

Рихтовщик гидравлический ГР-16 предназначен для рихтовки железнодорожного пути в плане при проведении работ по ремонту и текущему содержанию железнодорожного пути в условиях, соответствующих климатическому исполнению У, категории размещения 1, группе условий эксплуатации 5 по ГОСТ 15150-69 (температура воздуха от минус 45ºС до плюс 40ºС, среднегодовая относительная влажность воздуха 80% при + 15ºС). Это самая популярная модель рихтовщика у путейцев.
Масса | 20 кг |
Размер (д/ш/в) | 530х170х425 мм |
Усилие на штоке | 8 тс |
Рабочий ход | 100 мм |
Наибольшее усилие на рукоятке гидронасоса | 15 кгс |
Комплект запасных частей для рихтовщика ГР-16 состоит из следующих РТИ

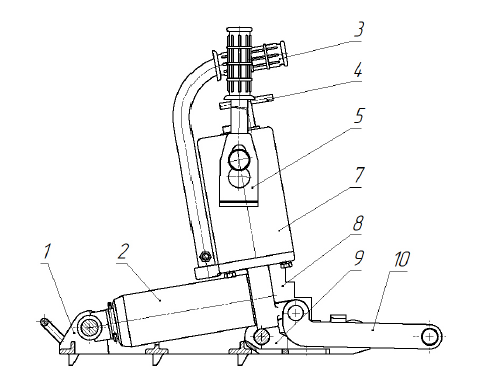

1- опора концевая; 2 – гидроцилиндр; 3 – рукоятка для переноски; 4 -клапан перепускной; 5 - рукоятка привода гидронасоса; 7 – бачок масляный с гидронасосом; 8 – корпус; 9 – опора поворотная; 10 – сошник.
Рихтовщик состоит из трехсекционной шарнирной опоры, гидравлического толкателя и двухплунжерного гидравлического насоса с ручным приводом.
Опорное устройство путевого рихтовщика состоит из концевой опоры поз.1, шарнирно соединенной осью со штоком гидроцилиндра гидравлического толкателя. Концевая опора и средняя опора поз.9 соединены осью между собой. Средняя опора соединена через сошник с двумя Г-образными стойками, которые соединены с корпусом поз. 8 гидротолкателя осью. Гидравлический толкатель состоит из гидроцилиндра поз. 2, ввернутого в корпус поз.8 и штока, уплотненного манжетой. Выдвигание штока осуществляется подачей в полость гидроцилиндра масла под давлением. Внутри гидроцилиндра размещена возвратная пружина, которая при сбросе давления в гидросистеме рихтовщика открыванием перепускного клапана поз.4 обеспечивает возврат штока в исходное положение.
Внутри масляного бачка поз.7 размещен двухплунжерный гидронасос с предохранительным клапаном. На вал гидронасоса надевается съемная приводная рукоятка поз.5. Через отверстие в крышке бачка, закрываемое сапуном, в бачок заливается рабочая жидкость гидронасоса – минеральное масло. Очистка рабочей жидкости от загрязнения в процессе эксплуатации обеспечивается сетчатым фильтром и магнитом, размещенными внутри масляного бачка.
Для защиты гидравлического рихтовщика от поломки при превышении номинального усилия служит предохранительный клапан, который срабатывает при давлении в гидросистеме, превышающем давление настройки клапана.

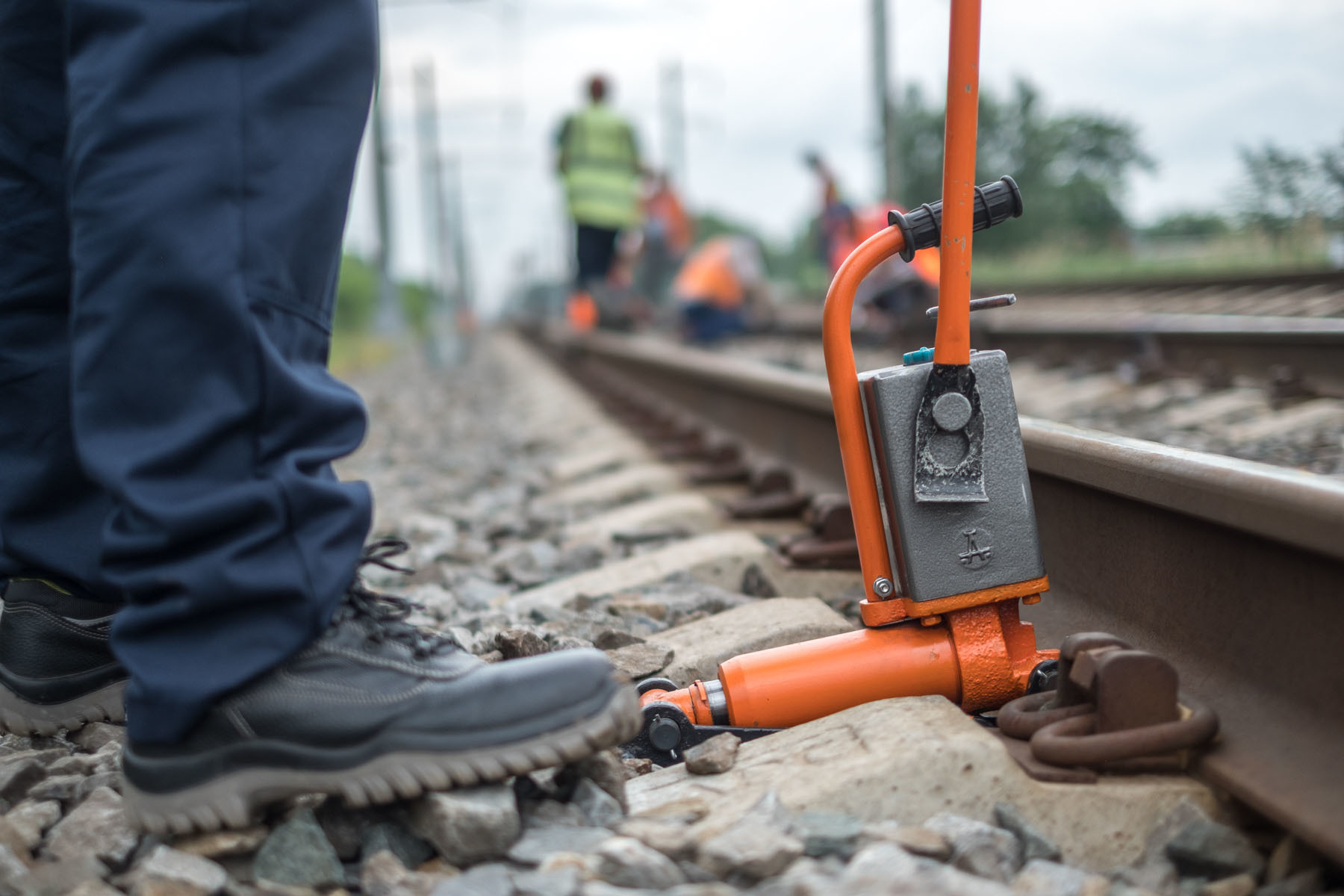

Гидравлический рихтовщик необходим при укладке рельсов любого типа вне зависимости от сложности работы. К главным достоинствам этой модели относятся:
Инструмент поставляется в собранном виде со снятой рукояткой гидравлического насоса. В нашей компании вы можете заказать рихтовщик по умеренной цене.
Видео обзор подготавливается.
У нас вы можете купить рихтовщик гидравлический ГР-16
Сделайте заказ любым удобным для Вас способом:
Рабочий ход: | 100 мм |
Усилие рихтовки: | 8 тс |
Габариты: | 530x170x425 мм |
Вес: | 20.0 кг |
