Шаблон путевой 08809-01 (аналог ЦУП-3)

Товар:
Под заказ
0 руб.
Цена указана с НДС
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

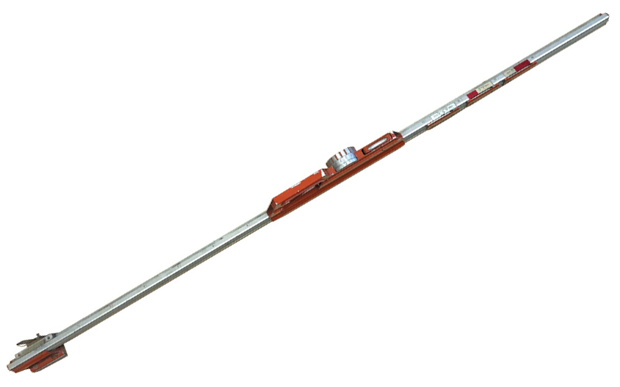

Шаблон путевой 08809-01

Шаблон путевой 08809-01 (аналог ЦУП-3) - это железнодорожный измерительный инструмент, используемый для определения характеристик рельсовой колеи.

Шаблоны используются при техническом обслуживании строящихся и находящихся в эксплуатации главных, приемоотправочных, станционных и подъездных железнодорож­ных путей всех классов устроенных с применением рельсов типов Р50, Р65, Р75, а также могут исполь­зоваться в метрополитене.

Принцип действия - механический.

Ширина колеи фиксируется двумя наконечниками: неподвижным и подвижным. Неподвижный наконечник электроизолирован от корпуса шаблона. Возвышение одного рельса относительно другого определяется с помощью лимба и уровня.

Путевой шаблон 08809-01 производит измерения:

  • ширины колеи;
  • возвышения одного рельса относительно другого;

Технические характеристики шаблона путевого 08809-01 (аналог ЦУП-3)

Размеры измеряемой жд колеи  от 1510 мм  до 1550 мм
Погрешность измерений ±1 мм
Доп. погрешность при экстремальных температурах ±0,5 мм
Минимальное деление на линейной шкале / на уровне 1 мм / 2 мм
Электроизоляция 50 МОм
Вес 2,9 кг
Габаритные размеры 1720х110х220 мм

Комплект поставки шаблона путевого 08809-01 (аналог ЦУП-3)

Изделие поставляется в заводской комплектации.

Схема, устройство и работа шаблона путевого 08809-01 (аналог ЦУП-3)

Схема, устройство и описание работы подготавливаются для размещения.

Особенности шаблона путевого 08809-01 (аналог ЦУП-3)

Шаблоны исполнения 08809-01 предназначены для контроля ширины колеи на уровне 16 мм ниже поверхности катания и возвышения одного рельса относительно другого.

Шаблоны 08809-01 изготавливались по ТУ3936-023-59489947-2007 (взамен ТУ2-00221190-023-95), в настоящее время сняты с производства. Аналогом шаблона 08809-01 является путевой шаблон ПШ-1520П и шаблон ШП-01.

Видео обзор шаблона путевого 08809-01 (аналог ЦУП-3)

Видео обзор подготавливается.

Преимущества покупки шаблона путевого 08809-01 (аналог ЦУП-3) в ЖЕЛДОРМЕХАНИКЕ

  • ЖЕЛДОРМЕХАНИКА – официальный дилер завода-изготовителя;
  • заводские цены без излишней наценки;
  • выполняем гарантийные обязательства по продаваемой продукции;
  • обеспечиваем поставку запасных частей по продаваемой продукции;
  • прямые поставки с собственного склада и со складов производителей;
  • оперативная отгрузка за счет отлаженной логистики;
  • комплектация всеми видами отечественного и импортного путевого инструмента;
  • профессиональная помощь специалистов в подборе жд инструмента.

Оплата и доставка шаблона путевого 08809-01 (аналог ЦУП-3)

У нас вы можете купить шаблон путевой 08809-01 (аналог ЦУП-3)

  • на условиях предоплаты или с рассрочкой платежа;
  • на условиях самовывоза или с доставкой по России.

Как купить шаблон путевой 08809-01 (аналог ЦУП-3) в ЖЕЛДОРМЕХАНИКЕ

Сделайте заказ любым удобным для Вас способом:

  • позвоните по телефону +7 (812) 640-50-80;
  • оформите онлайн через корзину сайта;
  • отправьте нам на электронную почту список необходимого инструмента;
  • или просто напишите нам сообщение в онлайн чате.
Масса: 2,9 кг
Габариты: 1720x110x220 мм
