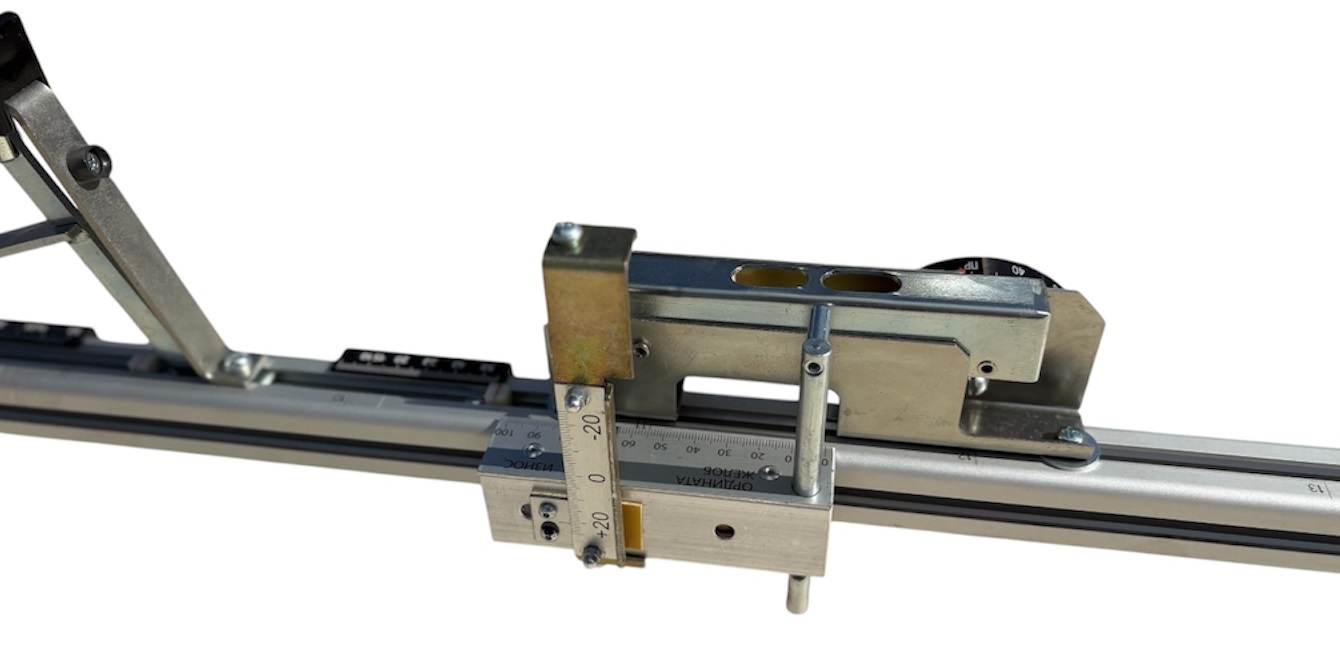

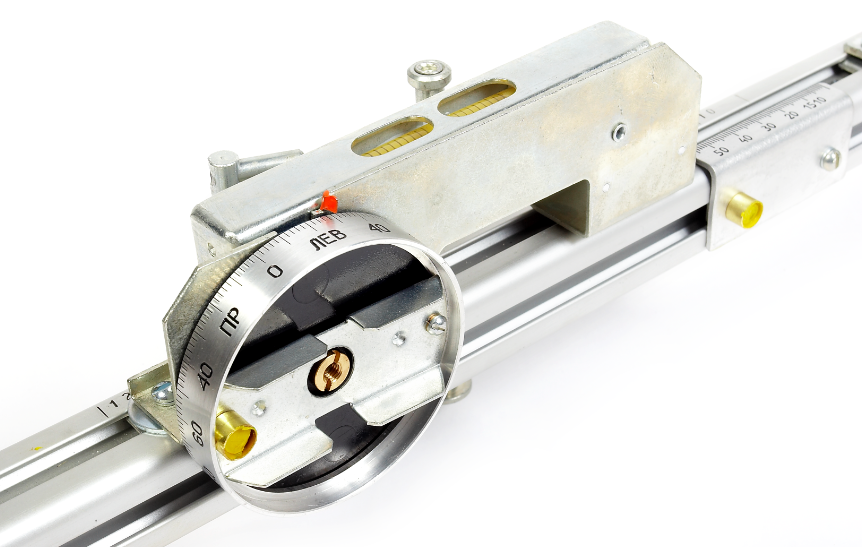

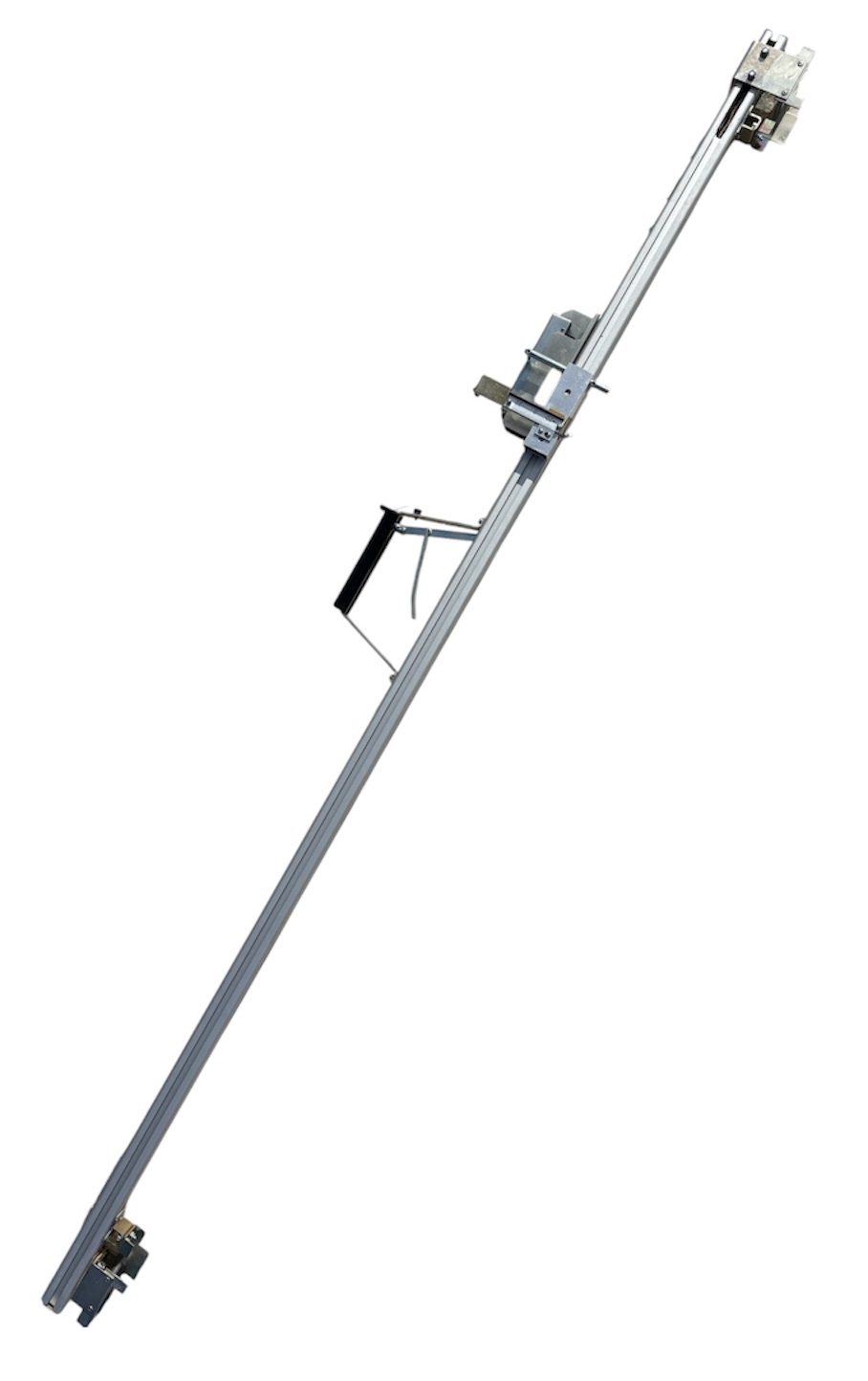

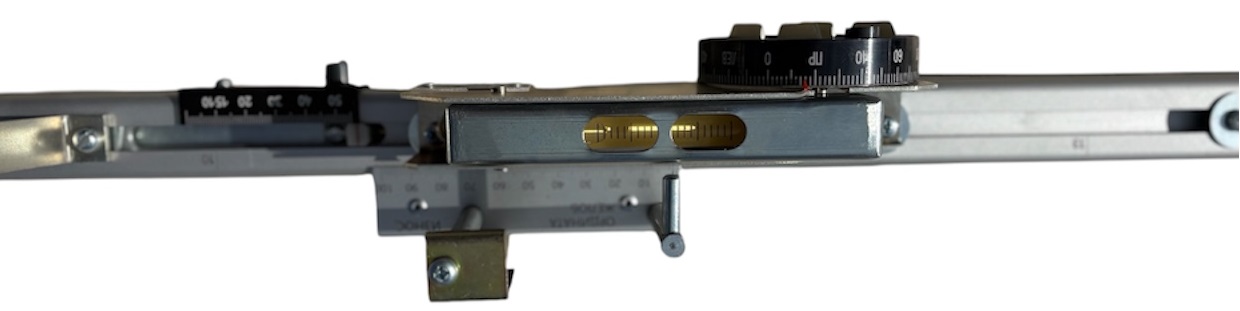

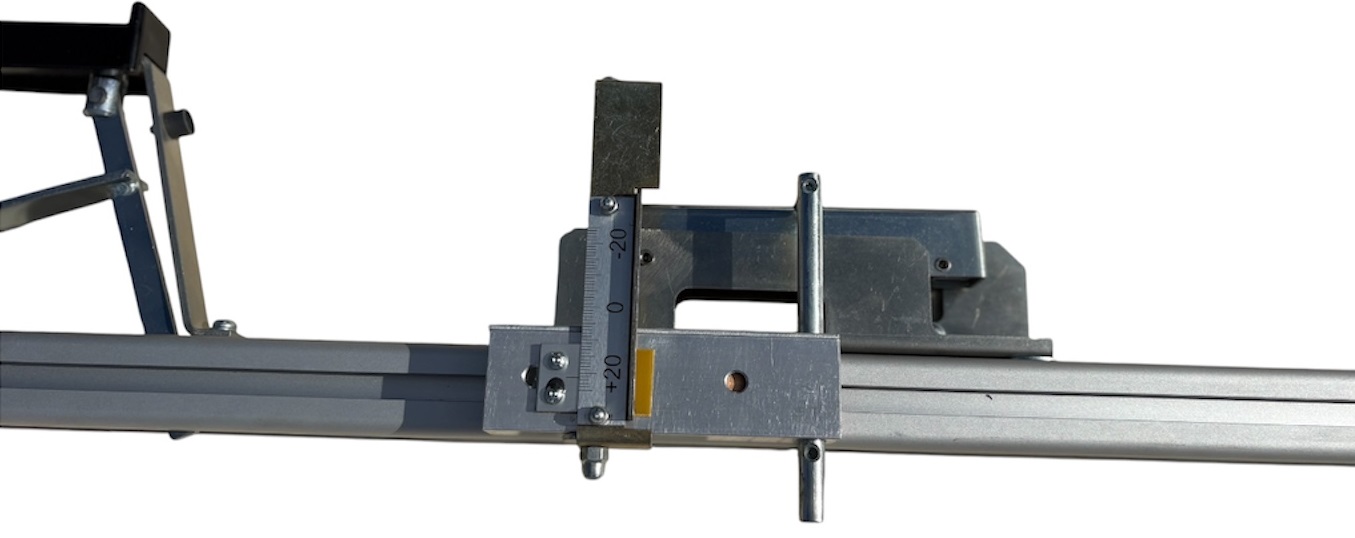

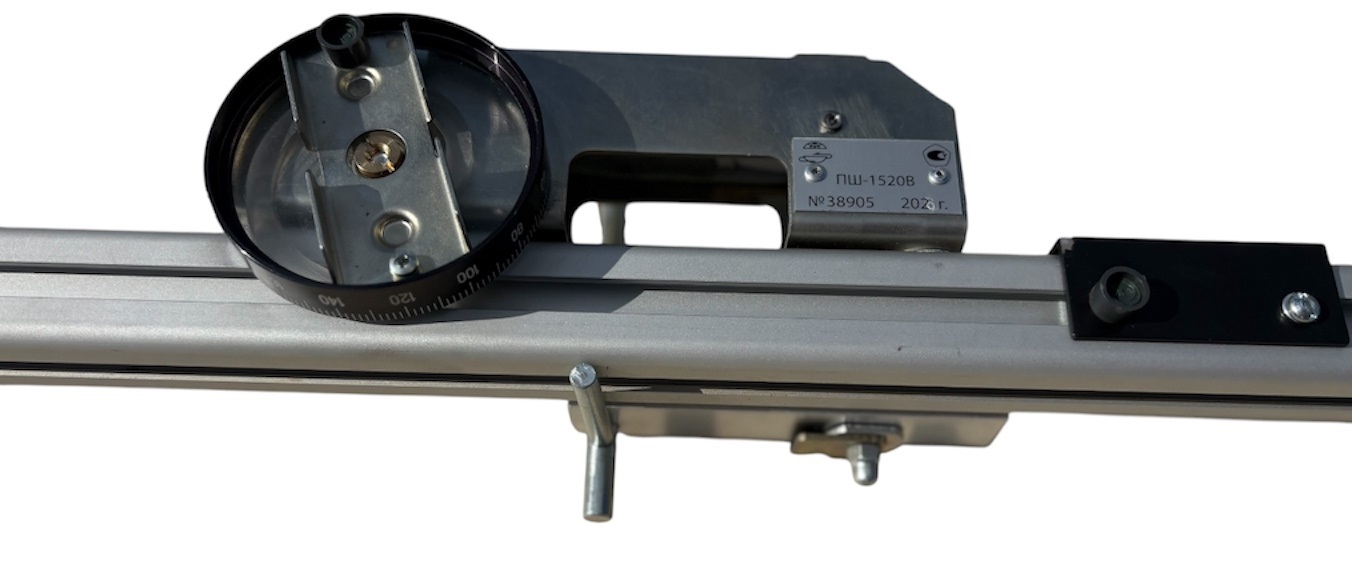

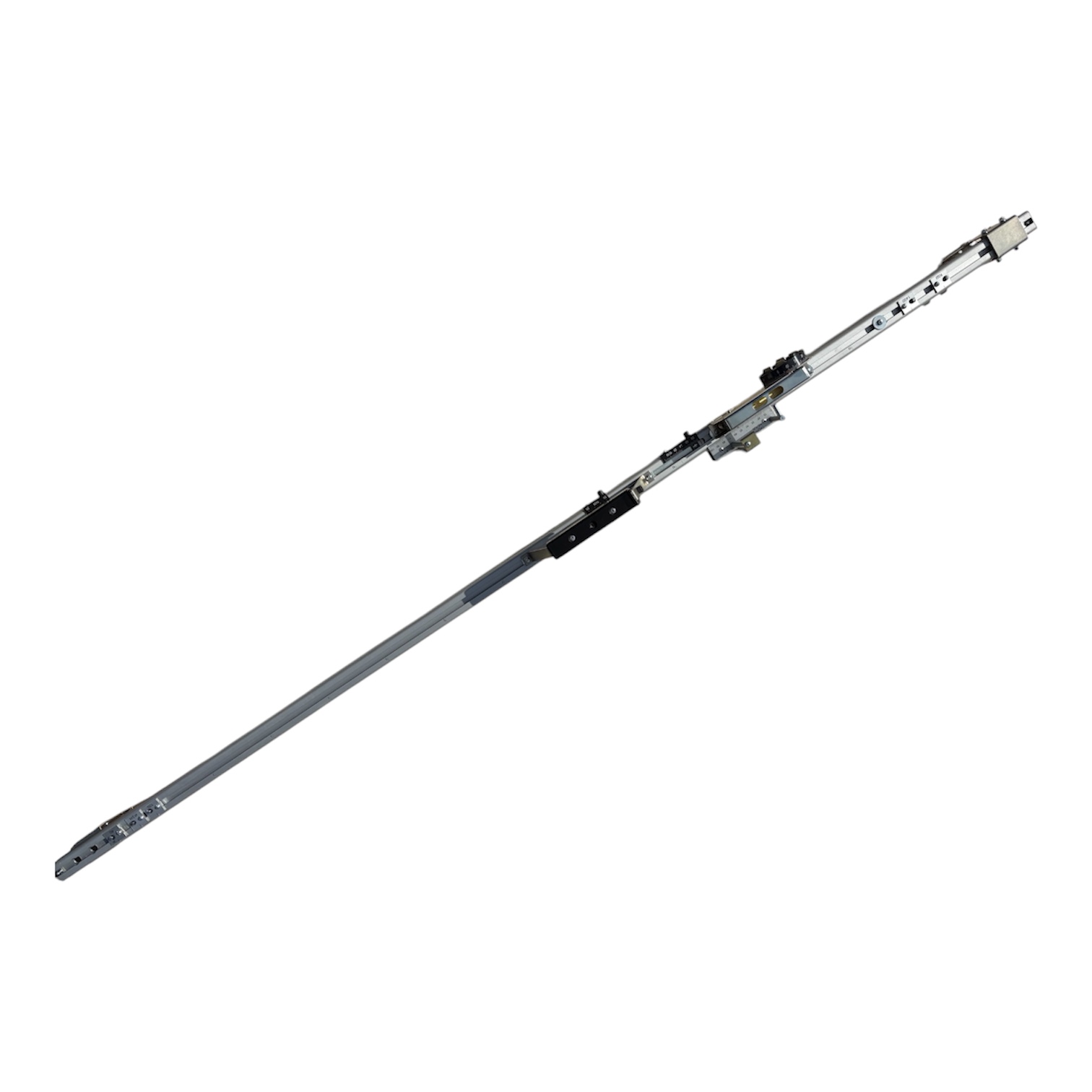

Шаблон путевой ПШ-1520В

Товар:
Есть в наличии
31 530 руб.
Цена указана с НДС
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

Шаблон путевой ПШ-1520В

Шаблон путевой ПШ-1520В - это измерительный инструмент, используемый на железной дороге для определения характеристик рельсовой колеи и стрелочных переводов в т.ч. следующие показатели:

  • расстояние между параллельными рельсами - ширину пути,
  • перепад высот между параллельными рельсами,
  • размеры углублений,
  • контрольные параметры стрелочных переводов,
  • расстояние от сердечника до контррельса, от контррельса до усовика,
  • ориентировочный размер износа рельса сбоку,

Технические характеристики шаблона путевого ПШ-1520В

Размеры измеряемой жд колеи  от 1505 мм  до 1555 мм
Уровень рельсовой колеи, приведенного к базе 1600 мм от 0 до 160 мм
Ординаты переводных кривых от 100 до 1500 мм
Максимальное возможное измерение бокового износа     до 20 мм
Перепад высот остряка и рамного рельса -25...+20 мм
Износ сердечника и усовика от 0 до 25 мм
Погрешность измерений ±1 мм
Доп. погрешность при экстремальных температурах ±0,6 мм
Минимальное деление на линейной шкале / на уровне 1 мм / 2 мм
Электроизоляция 20 МОм
Вес 2,9 кг
Габаритные размеры 1690х60х190 мм

Комплект поставки шаблона путевого ПШ-1520В

Изделие поставляется в заводской комплектации.

Схема, устройство и работа шаблона путевого ПШ-1520В

СКАЧАТЬ МЕТОДИКУ ПОВЕРКИ ПУТЕВЫХ ШАБЛОНОВ.
СКАЧАТЬ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НА ПУТЕВОЙ ШАБЛОН ПШ-1520В.

Как часто проводится поверка путевого шаблона

Какие сроки поверки путевых шаблонов покупатель определяет сам, максимально допустимое время работы без поверки -  1 год. Поверка проводится по  методическими указаниями «Шаблоны путевые типа ПШ-1520. Методика поверки. ИНШК-273 И».

Как провести калибровку путевого шаблона ПШ-1520В

Шаблоны калибруют на стенде поверки путевых шаблонов СППШ-1. Если у вас нет стенда, то калибровку шаблона модели ЦУП или ПШ можно заказать в нашей компании.

Особенности шаблона путевого ПШ-1520В

ПШ-1520В дополнительно измеряет (по сравнению с более простой моделью ПШ-1520):

  • перепад высот между остряком и рамным рельсом,
  • износ сердечника и усовика сверху,
  • дефекты поверхности рельсов.

Видео обзор шаблона путевого ПШ-1520В

Видео обзор подготавливается.

Преимущества покупки шаблона путевого ПШ-1520В в ЖЕЛДОРМЕХАНИКЕ

  • ЖЕЛДОРМЕХАНИКА – официальный дилер завода-изготовителя;
  • заводские цены без излишней наценки;
  • выполняем гарантийные обязательства по продаваемой продукции;
  • обеспечиваем поставку запасных частей по продаваемой продукции;

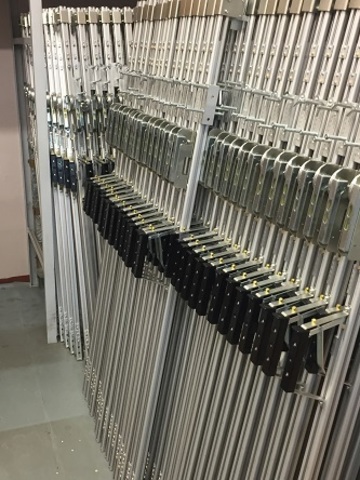

  • прямые поставки с собственного склада и со складов производителей;
  • оперативная отгрузка за счет отлаженной логистики;
  • комплектация всеми видами отечественного и импортного путевого инструмента;
  • профессиональная помощь специалистов в подборе жд инструмента.

Оплата и доставка шаблона путевого ПШ-1520В

У нас вы можете купить шаблон путевой ПШ-1520В

  • на условиях предоплаты или с рассрочкой платежа;
  • на условиях самовывоза или с доставкой по России.

Как купить шаблон путевой ПШ-1520В в ЖЕЛДОРМЕХАНИКЕ

Сделайте заказ любым удобным для Вас способом:

  • позвоните по телефону +7 (812) 640-50-80;
  • оформите онлайн через корзину сайта;
  • отправьте нам на электронную почту список необходимого инструмента;
  • или просто напишите нам сообщение в онлайн чате.
Вес: 2,9 кг
Габариты: 1690x60x190 мм
