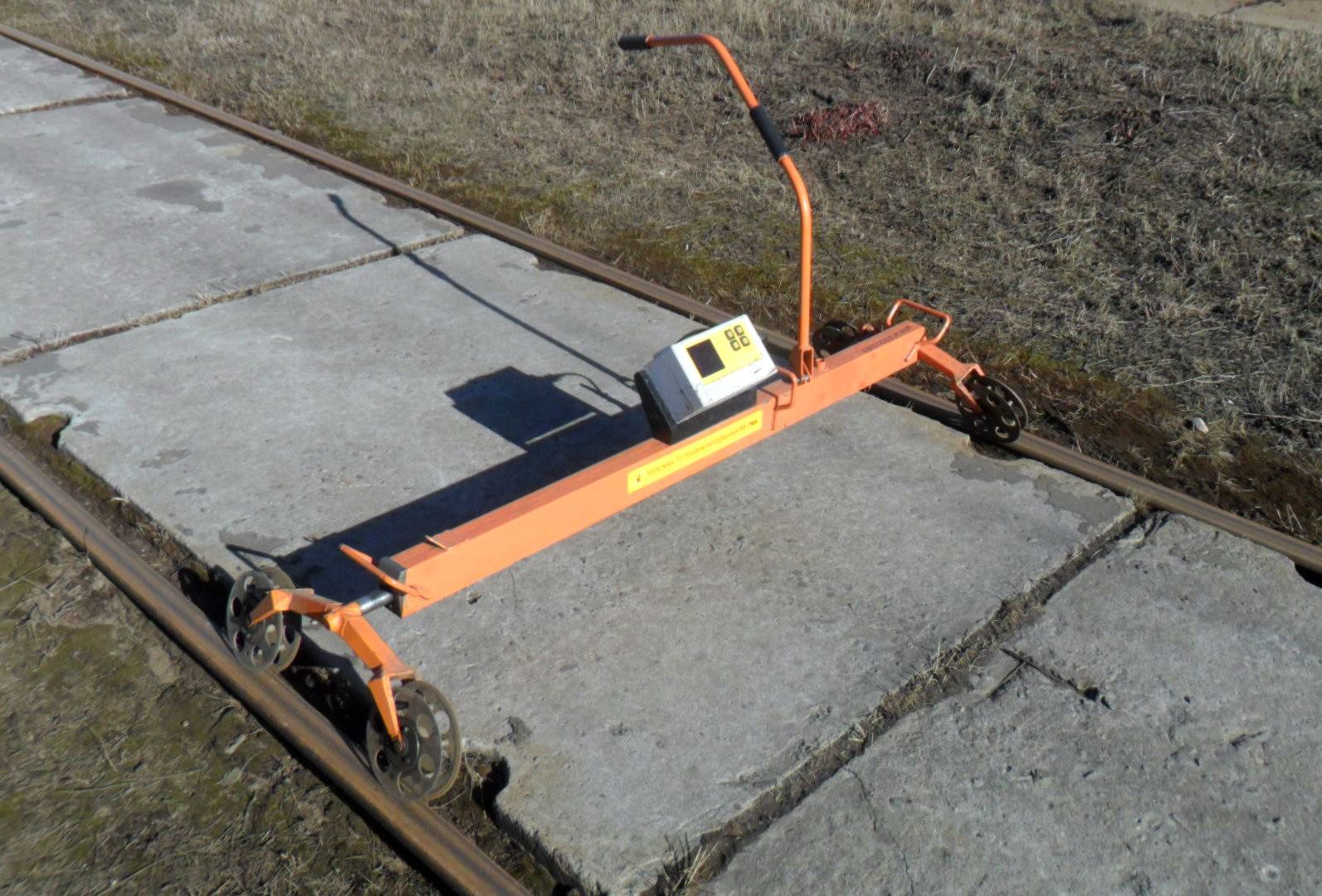

Тележка путеизмерительная ПТ-7МК предназначена для контроля, регистрации и цифровой индикации значений текущей координаты пути, ширины рельсовой колеи (шаблона) и взаимного превышения одной рельсовой нити относительно другой (уровня) в процессе строительства, эксплуатации и ремонтно-восстановительных работ железнодорожного пути.
Габаритные размеры | 1620х580х450 мм |
Масса | 16 кг |
Переноска и перемещение тележки вдоль железнодорожной колеи | ручное |
Скорость перемещения тележки | до 5 км/ч |
Шаг регистрации данных по координате пути | 0,25 м |
Погрешность измерения пройденного пути | 5% |
Емкость памяти регистратора для хранения результатов измерения | 100 км |
Диапазон измерения уровня рельсовых нитей | ± 160 мм |
Диапазон допустимой погрешности измерения уровня | ± 1,5 % |
Диапазон измерения ширины колеи | 1505~1560 мм |
Диапазон допустимой погрешности измерения ширины колеи | ± 1 мм |

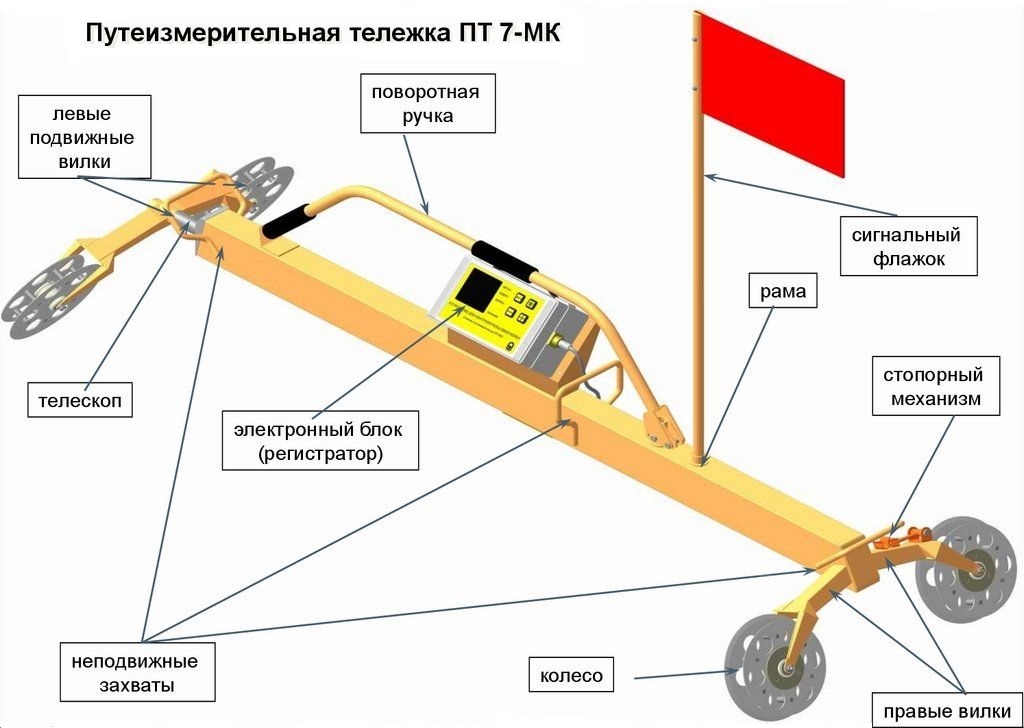

Измерительная аппаратура тележки включает в себя датчик пройденного пути, датчик ширины рельсовой колеи и датчик уровня рельсовых нитей. Для запоминания, анализа и индикации показаний датчиков используется микропроцессорный регистратор с тремя четырехзначными цифровыми табло. Управление микропроцессорным блоком осуществляется с помощью четырех кнопок.

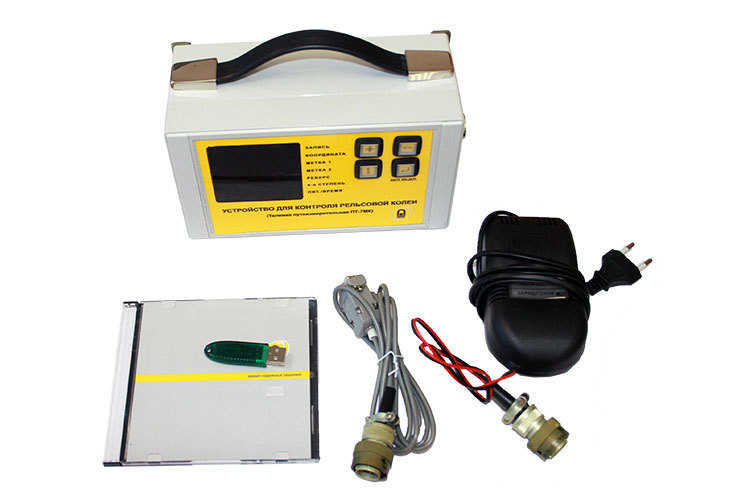

Для питания электронной аппаратуры используется автономная аккумуляторная батарея. В комплект поставки входит также устройство подзарядки этой аккумуляторной батареи от сети переменного напряжения 220 В.
Микропроцессорный регистратор тележки имеет энергонезависимую память и интерфейс для передачи данных через адаптер связи в компьютер предприятия путевого хозяйства или в компьютерную базу данных Департамента пути и сооружений ОАО «РЖД».
Тележка изготовлена в климатическом исполнении “У” для категории размещения 1.1, группа условий эксплуатации С4 по ГОСТ 15150-69 и сохраняет работоспособность при температуре окружающей среды от минус 20 °С до плюс 40 °С и относительной влажности воздуха 95% при температуре +25 °С.
Тележка может применяться как на оборудованных, так и на не оборудованных автоблокировкой участках железной дороги с укладкой пути железнодорожными рельсами типа Р50 ГОСТ 7174-75, Р65 ГОСТ 8161-75 и Р75 ГОСТ 16210-77.
