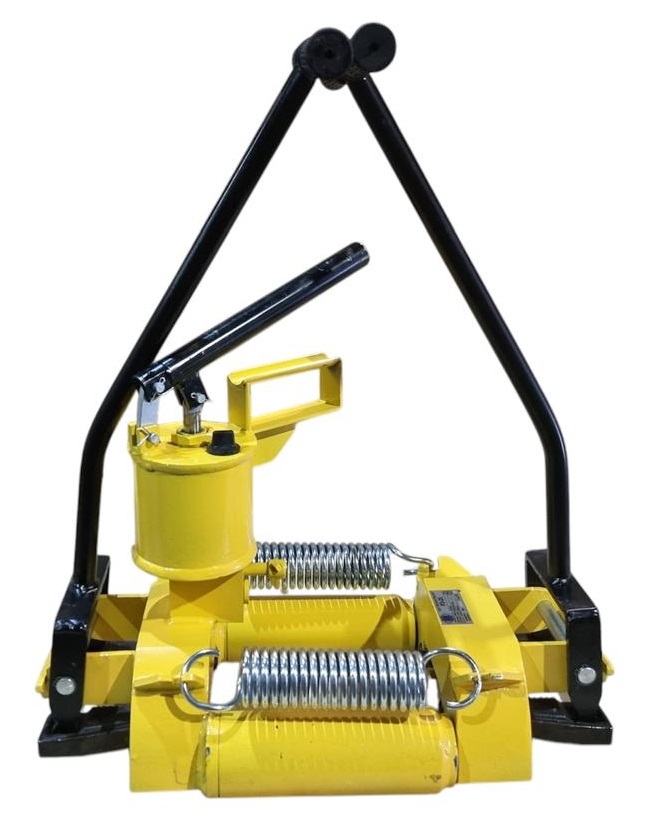

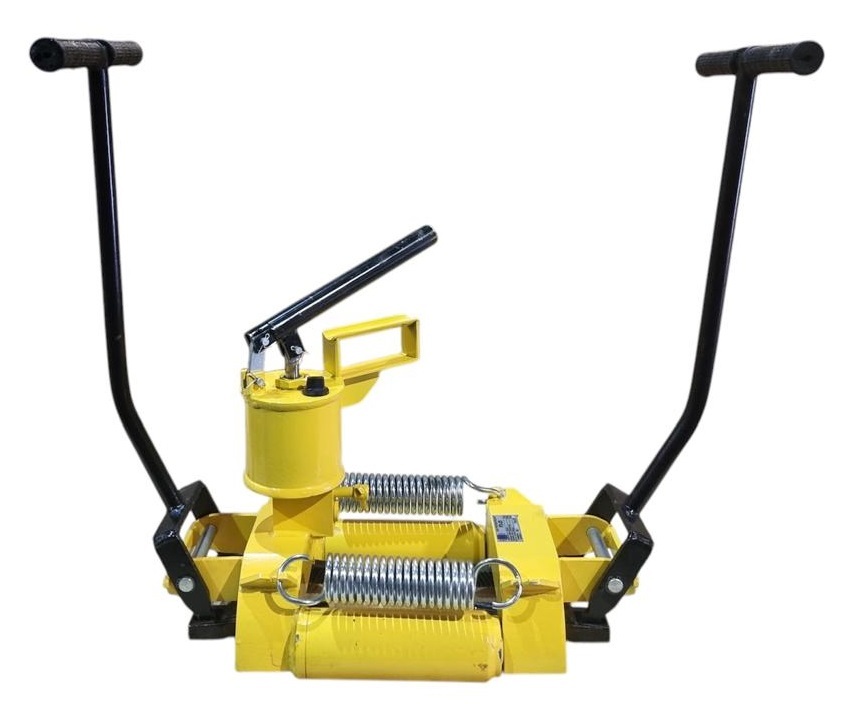

Разгонщик гидравлический РЗ-25

Товар:
Есть в наличии
64 750 руб.
Цена указана с НДС
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

Разгонщик стыковых зазоров гидравлический РЗ-25

Разгонщик гидравлический РЗ-25 — путевой инструмент для продольного перемещения рельсов и плетей с целью обеспечения восстановления зазоров на стыках. РЗ-25 используется в процессе строительства и поддержания нормального состояния железнодорожных путей. Разгонщик работает с разными типами рельсов.

Технические характеристики разгонщика гидравлического РЗ-25

Вес 57 кг
Габаритные размеры 750х316х663 мм
Рабочий ход гидроцилиндра 110 мм
Усилие, развиваемое разгонщиком 25 тс
Рабочее давление 405 кгс/см2
Емкость гидросистемы 1,2 л
Рабочая жидкость масло индустриальное
И20А ГОСТ 20799-88
ВМГЗ ТУ 38-101479-86

Комплект поставки разгонщика гидравлического РЗ-25

Изделие поставляется в заводской комплектации.

Схема, устройство и работа разгонщика гидравлического РЗ-25

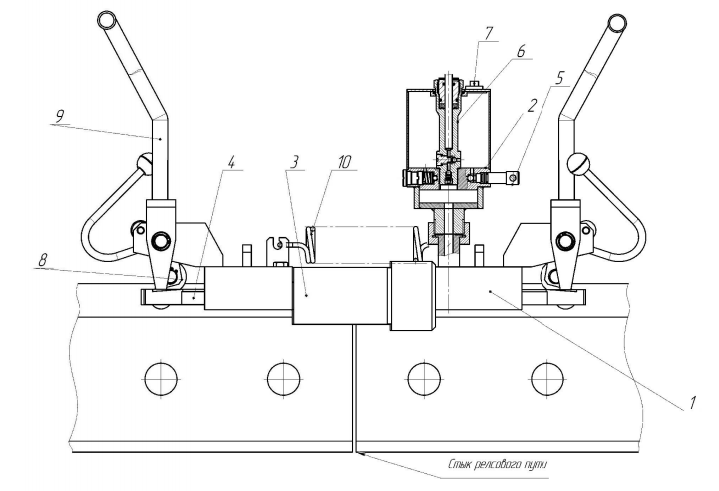

Разгонщик гидравлический РЗ-25

1 - корпус, 2 - бак масляный, 3 - гидроцилиндр, 4 - клинья зажимные, 5 - клапан перепускной, 6 - насос, 7 - сапун, 8 - ролик, 9 - рычаг, 10 - пружина стяжная.

В состав работ по регулировке стыковых зазоров входят: измерение зазоров по обеим рельсовым нитям перегона (от входной до выходной стрелок), ограничивающих перегон; составление ведомости величин передвижки рельсов, соответственно для левой и правой рельсовой нитей; ослабление стыковых скреплений, снятие или передвижка противоугонов, встречных перемещению рельсов; продольная передвижка рельсов до требуемой величины зазоров при помощи разгонщика, закрепление стыковых скреплений; установка противоугонов в соответствии с эпюрой.

Регулировку стыковых зазоров разгонщиком выполняют в следующем порядке:

  1. осмотреть рельс около стыка, при обнаружении на рельсе наклёпа более чем 8 мм в месте регулирования стыка необходимо удалить наклёп путём шлифования наждачным кругом.
  2. разгонщик размещают над стыком рельсовой нити подвижным клинозажимным устройством в сторону сдвижки так, чтобы стык оказался в середине «окна» (между клинозажимными устройствами) разгонщика;
  3. при помощи рычажного механизма опускают клинозажимные устройства до уровня головки рельса;
  4. вилкой-поводком принудительно производят предварительную заклинку клиньев на стыке рельсовой нити;
  5. при помощи гидравлического привода перемещают штоки гидроцилиндров неподвижного клинозажимного устройства, тем самым, перемещая подвижное клинозажимное устройство и звено рельсовой нити до образования в регулируемых стыках зазоров требуемой величины;
  6. производят разклинку клинозажимных устройств и открыв передвижной клапан гидросистемы, при помощи пружин, возвращают исполнительные механизмы разгонщика в исходное рабочее положение;
  7. устанавливают ролики в положение для транспортировки разгонщика по рельсовой нити и перемещают его до следующего стыка;
  8. в том же порядке регулируют стыковые зазоры на другой рельсовой нити.

При получении отрицательной величины передвижки рельсов (стыков левой и правой рельсовых нитей) необходимо выполнить сгон рельсов, т.е. развернуть один разгонщик в обратном направлении. Работы производятся при температуре наружного воздуха от -10 С до +40 С при не смерзшемся балласте.

Особенности разгонщика гидравлического РЗ-25

Конструкция гидравлического разгонщика включает корпуса с клиньями, масляный бачок, гидроцилиндры, плунжерные насосы и спускные клапаны. Наличие специального магнита и фильтра — залог своевременной и беспрерывной очистки рабочей жидкости. К основным плюсам использования инструмента относятся:

  • безопасность и надежность;
  • небольшой вес;
  • простота использования;
  • разумная стоимость;
  • расширенный температурный диапазон эксплуатации;
  • хорошая ремонтопригодность.

Для комфортной работы применяются специальные ролики. Наличие системы зажимных клиньев позволяет использовать прибор на рельсах с боковым износом. С помощью предохранительного клапана отслеживается уровень давления — не допускается его повышение до определенных показателей.

РЗ-25 – улучшенная конструкция ранее выпускавшихся приборов РН–01, РН–02, более надежен в работе и удобен в обслуживании. В приборе снижена металлоемкость, изменена система подачи масла из насосной установки в рабочие полости распорных цилиндров.

Видео обзор разгонщика гидравлического РЗ-25

Видео обзор подготавливается.

Преимущества покупки разгонщика гидравлического РЗ-25 в ЖЕЛДОРМЕХАНИКЕ

  • ЖЕЛДОРМЕХАНИКА – официальный дилер завода-изготовителя;
  • заводские цены без излишней наценки;
  • выполняем гарантийные обязательства по продаваемой продукции;
  • обеспечиваем поставку запасных частей по продаваемой продукции;
  • прямые поставки с собственного склада и со складов производителей;
  • оперативная отгрузка за счет отлаженной логистики;
  • комплектация всеми видами отечественного и импортного путевого инструмента;
  • профессиональная помощь специалистов в подборе жд инструмента.

Оплата и доставка разгонщика гидравлического РЗ-25

У нас вы можете купить разгонщик гидравлический РЗ-25

  • на условиях предоплаты или с рассрочкой платежа;
  • на условиях самовывоза или с доставкой по России.

Как купить разгонщик гидравлический РЗ-25 в ЖЕЛДОРМЕХАНИКЕ

Сделайте заказ любым удобным для Вас способом:

  • позвоните по телефону +7 (812) 640-50-80;
  • оформите онлайн через корзину сайта;
  • отправьте нам на электронную почту список необходимого инструмента;
  • или просто напишите нам сообщение в онлайн чате.
Рабочий ход: 110 мм
Распорное усилие: 25 тс
Габариты: 750x316x663 мм
Вес: 57.0 кг
