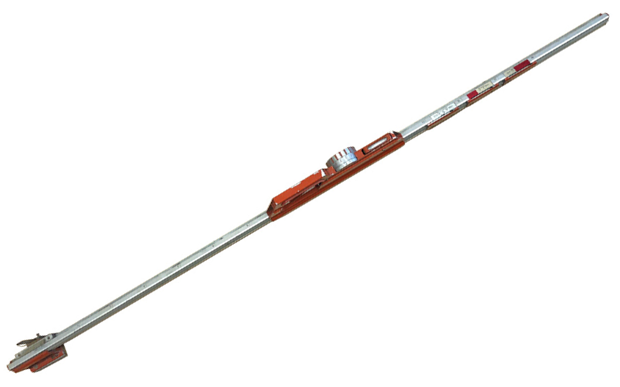

Шаблон путевой 08813 - это железнодорожный измерительный инструмент, используемый для определения характеристик узкой рельсовой колеи шириной 750 мм.
Принцип действия - механический.
Ширина колеи фиксируется двумя наконечниками: неподвижным и подвижным. Неподвижный наконечник электроизолирован от корпуса шаблона. Возвышение одного рельса относительно другого определяется с помощью лимба и уровня.
Шаблоны исполнения 08813 предназначены для контроля ширины колеи и возвышения одного рельса относительно другого.
Размеры измеряемой жд колеи | от 740 мм до 780 мм |
Погрешность измерений | ±1 мм |
Доп. погрешность при экстремальных температурах | ±0,5 мм |
Минимальное деление на линейной шкале / на уровне | 1 мм / 2 мм |
Электроизоляция | 50 МОм |
Вес | 3 кг |
Габаритные размеры | 945х110х220 мм |
Купить путевой шаблон можно в нашей компании, которая выступает надежным и профессиональным поставщиком высококачественного железнодорожного оборудования.
Шаблоны 08813 сняты с производства.
Вес: | 2,9 кг |
Габариты: | 1720x110x220 мм |
