Шаблон реперный М-029-01

Шаблон реперный модели М-029-01

Шаблон реперный мод. М-029-01 используют для контрольных промеров расстояний в тоннелях от реперов до рабочей грани головки ближайшего к реперу рельса.
Шаблон используют при техническом обслуживании путей в метро.

Технические характеристики шаблона реперного М-029-01

Комплект поставки шаблона реперного М-029-01

1. Шаблон – 1 шт.
2. Паспорт – 1 экз.
3. Методика калибровки – 1 экз. на партию 10 шаблонов.

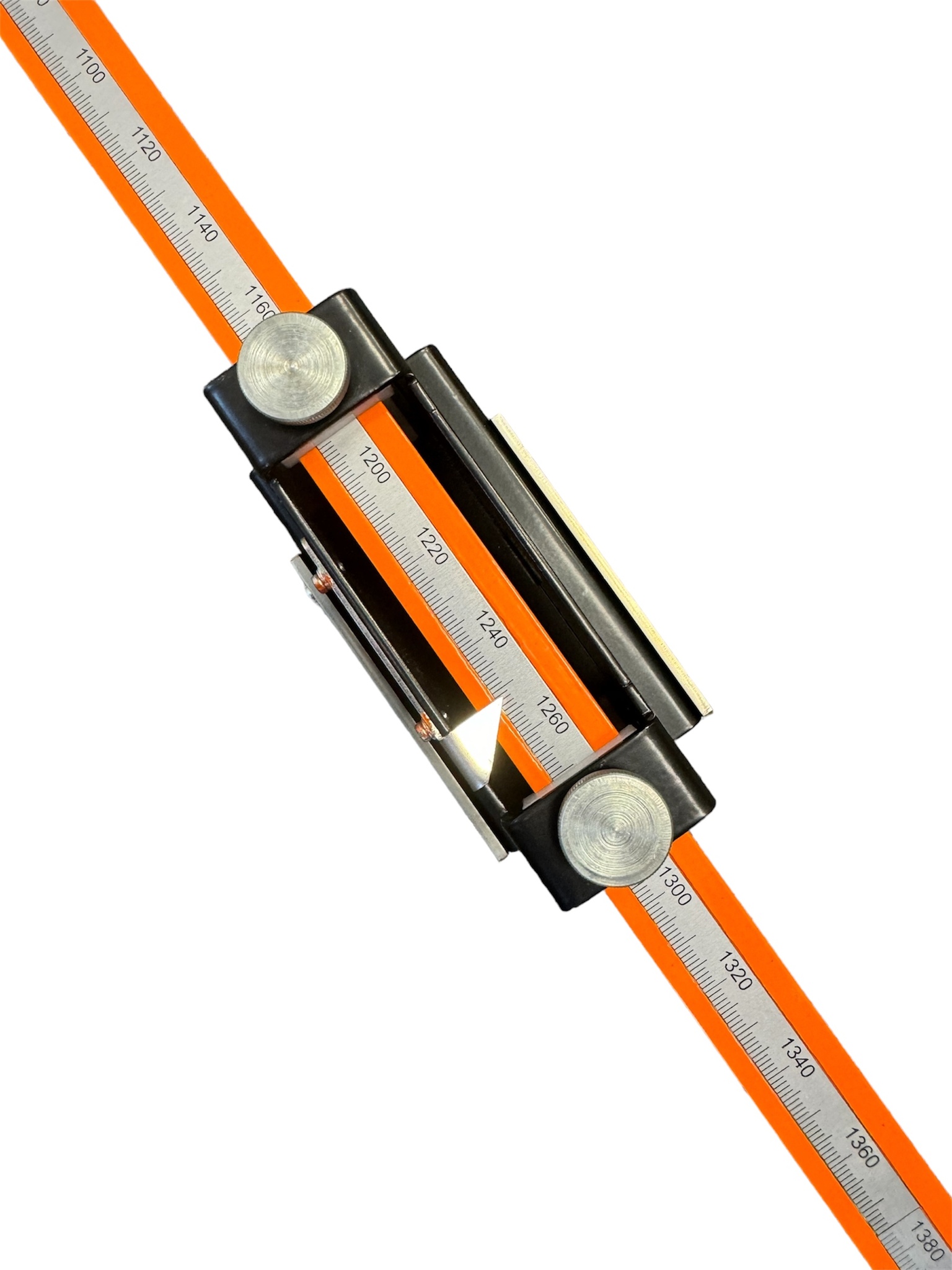

Схема, устройство и работа шаблона реперного М-029-01

1. Наконечник;
2. Наконечник подвижный;
3. Корпус;
4. Шкала;
5. Индекс;
6. Каретка;
7. Винт прижимной;
8. Винт прижимной индекса.

Для проверки пути в плане шаблон плавно без ударов устанавливают подпружиненным конусом наконечника в отверстие головки репера, а подвижный наконечник устанавливается на головку ближайшего к реперу рельса, базируясь по его рабочей грани - для этого необходимо отпустить винты 7 (рис. 1) и плавно передвинуть подвижный наконечник вдоль корпуса шаблона. Отсчет расстояния от репера до рельса производят по шкале, установленной на корпусе шаблона.

Особенности шаблона реперного М-029-01

• для проверки пути в плане шаблон устанавливается подпружиненным конусом наконечника 1 в отверстие головки репера, при этом подвижный наконечник 2 устанавливается на головку рельса, базируясь по его рабочей грани.
• наконечник 2 имеет возможность перемещаться вдоль корпуса 3
  шаблона. На корпусе установлена шкала 4, по которой при помощи индекса 5 отсчитывается расстояние от репера до рельса.

Видео обзор шаблона реперного М-029-01

Видео обзор подготавливается.
