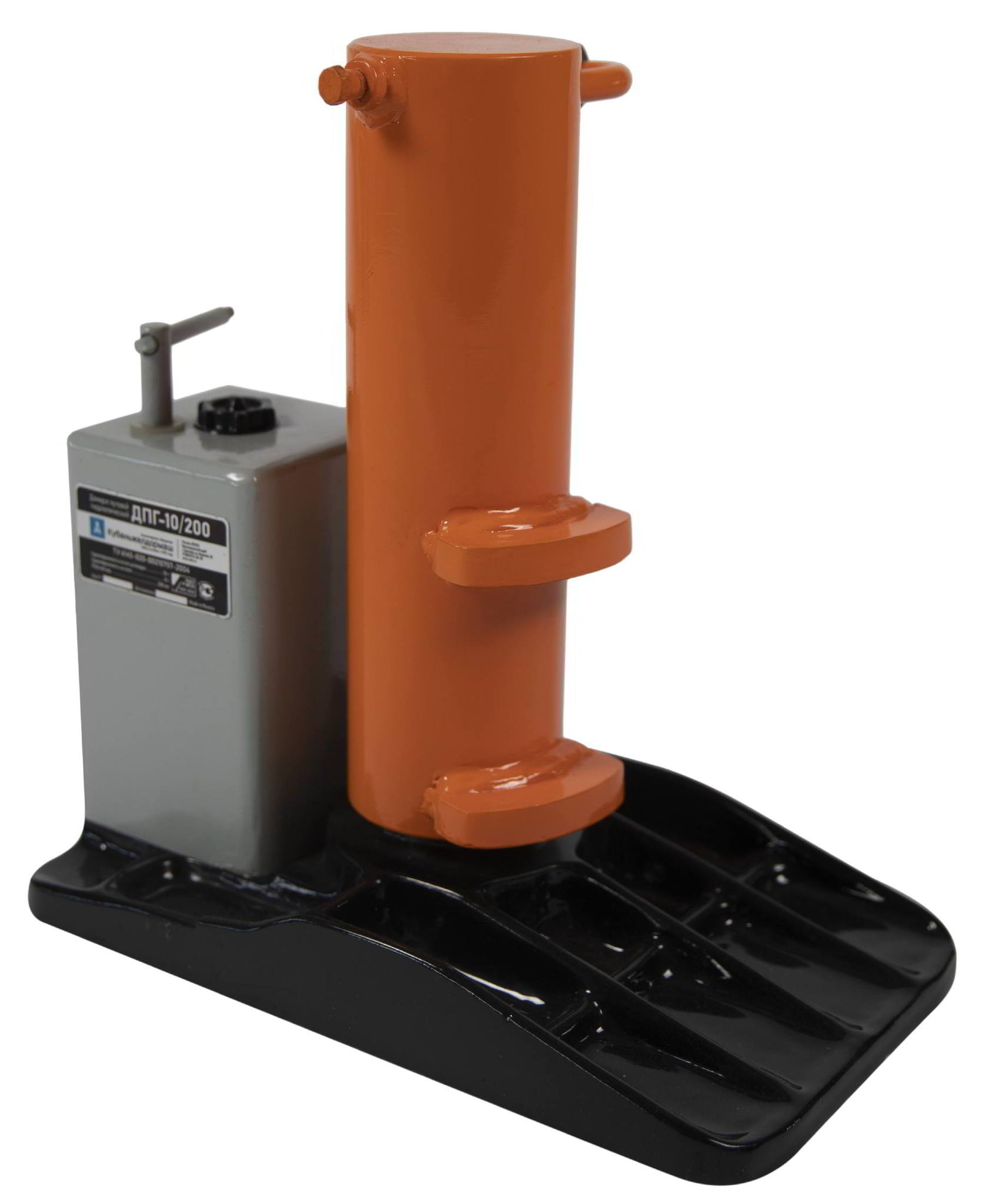

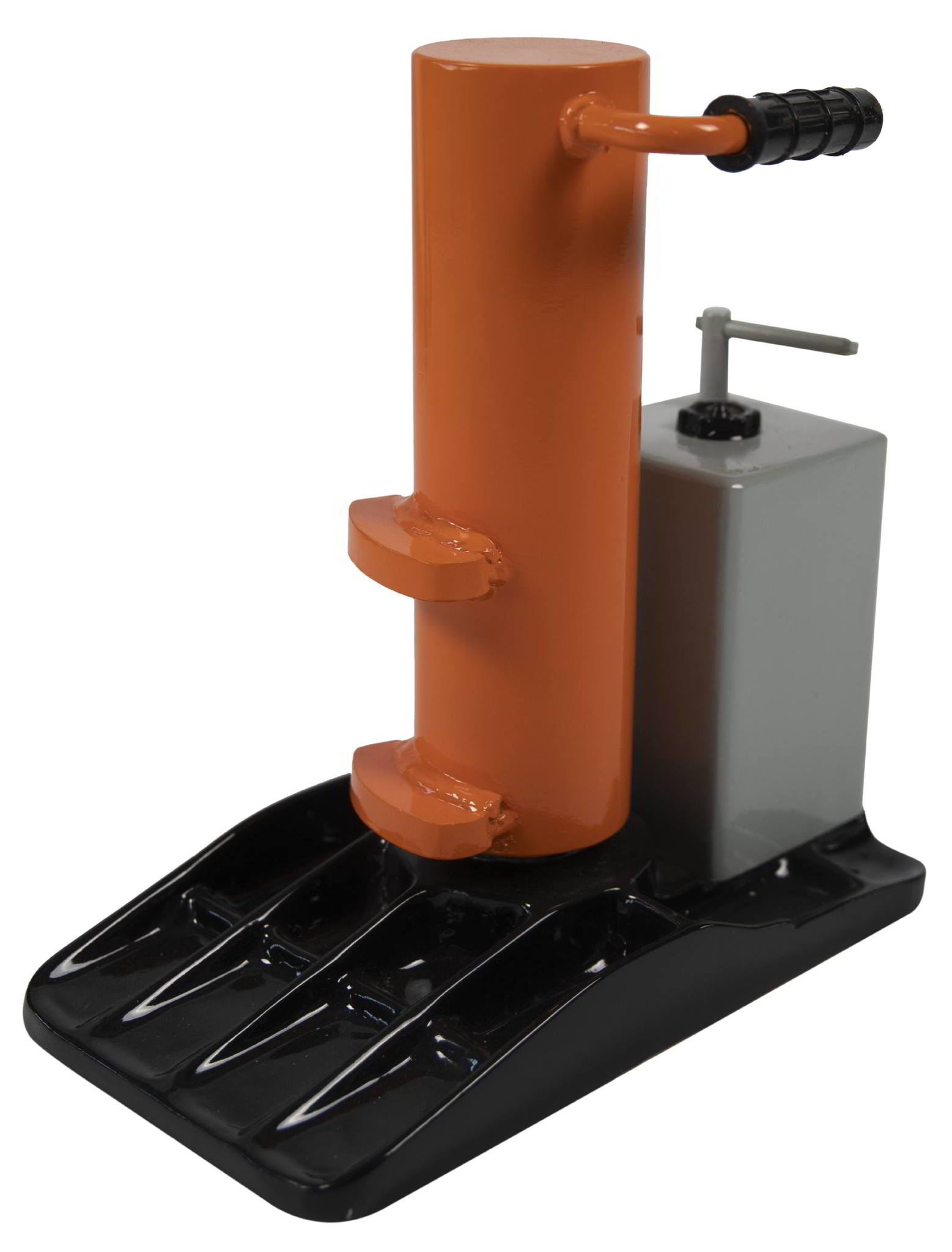

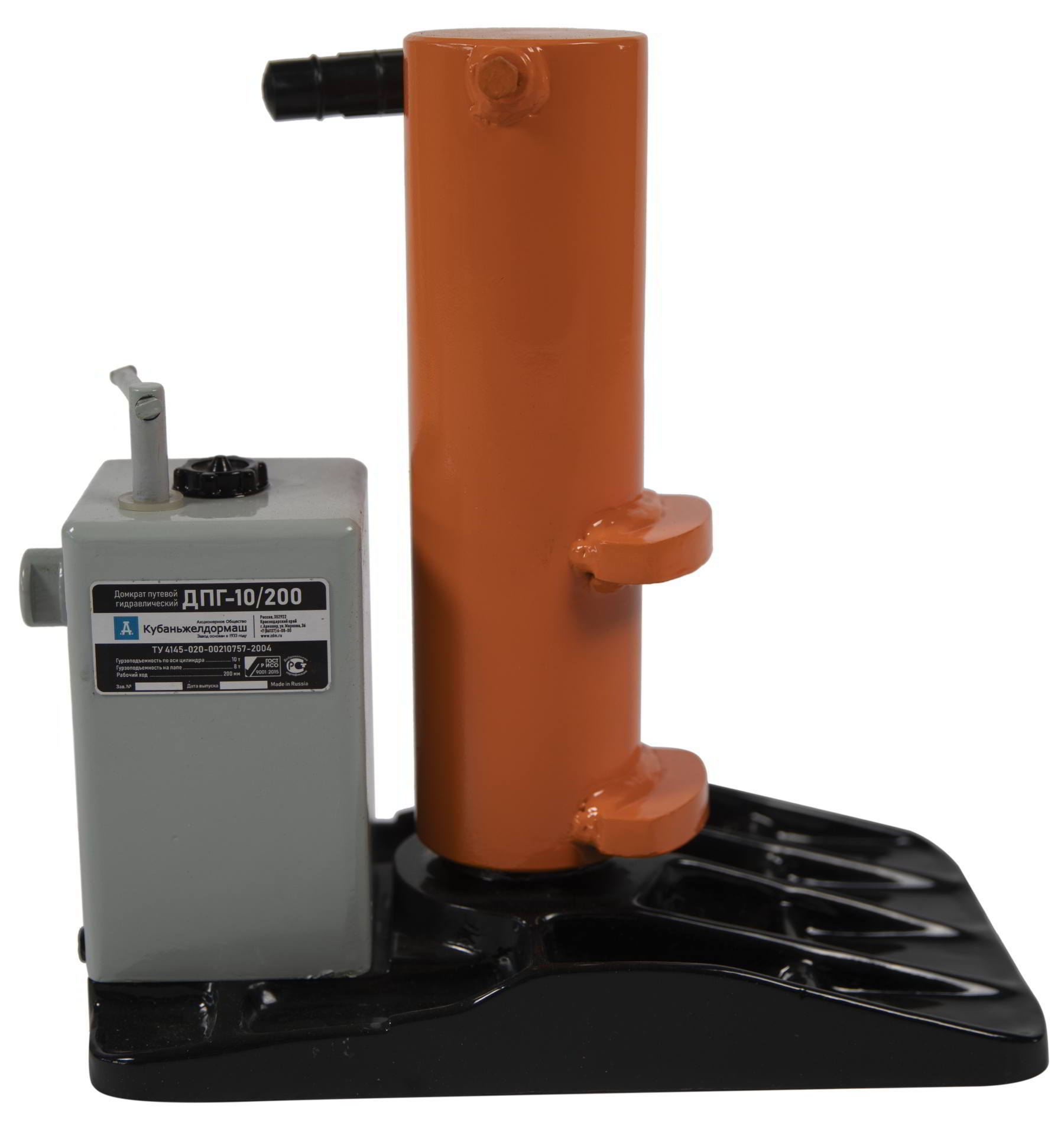

Домкрат путевой гидравлический ДПГ-10/200

Артикул:
Есть в наличии
0 руб.
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

Домкрат путевой гидравлический ДПГ-10/200 - это путевой инструмент, который используют для подъема рельсошпальной решетки. На данных момент это самый популярный домкрат у путейцев. Он легок, прост и неприхотлив в работе. Идеальное соотношение цена/качество. Маркировка ДПГ-10/200 означает, что это домкрат путевой гидравлический с грузоподъемностью 10 тонн и ходом штока 200 мм.

Комплектация путевого домкрата ДПГ-10/200

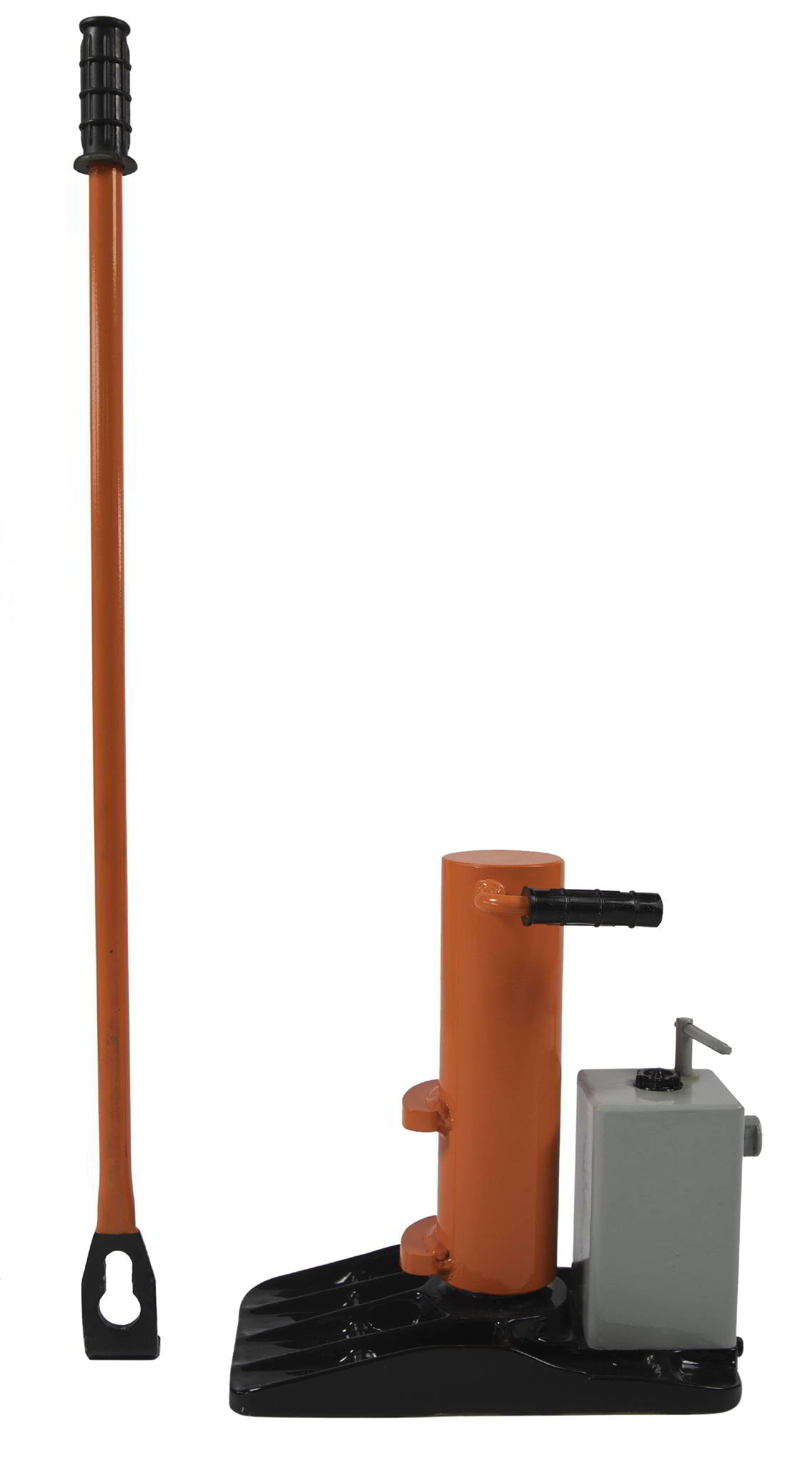

ДПГ-10 200 поставляется в собранном виде со снятой рукояткой гидронасоса и залитым в бачок маслом И-20А.

В комплект поставки железнодорожного домкрата входят:

  • домкрат путевой гидравлический ДПГ 10 200 - 1 шт.;
  • рукоятка ДПГ 10-07.000 - 1 шт.;
  • руководство по эксплуатации. ДПГ 10-00.000-03 РЭ - 1экз;
  • комплект запасных частей.

Запасные части:

  1. прокладка 2518.016 - 1 шт.;
  2. манжета 1-63х48-6 ГОСТ 14896-84 - шт.;
  3. кольцо 020-025-30-2-2 ГОСТ 18829-73 - 1шт.;
  4. кольцо 057-063-36-2-2 ГОСТ 18829-73 - 1шт.;
  5. кольцо 079-085-36-2-2 ГОСТ 18829-73 - 1 шт.

как устроен домкрат путевой гидравлический ДПГ 10 200:

1- основание с поршнем; 2- бачок масляный; 3 - пробка для слива масла; 4 - вал гидронасоса; 5 - рукоятка привода гидронасоса; 6 - клапан перепускной; 7 -  клапан-сапун; 8 - ручка; 9 -  гидроцилиндр; 10 - лапа подъемная.

как работает домкрат путевой гидравлический ДПГ 10/200:

Грузоподъемность домкрата путевого 10 тонн, он состоит из основания с поршнем , по которому перемещается гидроцилиндр имеющий две подъемные лапы и ручку для переноски гидродомкрата. Внутрь масляного бачка помещен двухплунжерный гидронасос с предохранительным клапаном. На вал гидронасоса надевается съемная приводная рукоятка.  Для сброса давления в гидравлическом цилиндре предусмотрен перепускной клапан. В бачок через отверстие, закрываемое сапуном, заливается рабочая жидкость гидронасоса – минеральное масло. Чистка масла внутри бачка от грязи происходит за счет специального фильтра с  мелкой сеткой и магнитиком.

Подъем гидроцилиндра осуществляется подачей в его полость масла под давлением. Внутри гидравлического цилиндра установлена возвратная пружина, она обеспечивает возврат цилиндра при нормальном давлении. Пробка наверху гидроцилиндра удаляет воздух из его полости.

Для защиты домкрата путевого гидравлического ДПГ от поломки при попытке поднять груз больше 10 тонн, срабатывает предохранительный клапан при давлении превышающем настройки клапана.

Технические характеристики домкрата ДПГ-10/200:

Вес 26 кг
Габаритные размеры 380х190х345 мм
Тип домкрата гидравлический двухплунжерный
Номинальная грузоподъемность на оси гидроцилиндра домкрата 10 т
Макс. высота подъема 200 мм
Усилие на рукоятке 147 (15) Н (кгс)
Высота подхвата (высота от подошвы до лапы) нижняя 80 мм / верхняя 180 мм



Где купить путевой домкрат ДПГ-10/200

Приобрести домкрат можно в нашей компании, которая выступает надежным и профессиональным поставщиком высококачественного железнодорожного оборудования.

Наша компания "ЖЕЛДОРМЕХАНИКА" является официальным дилером завода "Кубаньжелдомаш" и предлагает домкраты:

  • практичные и компактные устройства;
  • с точным и легким подъемом рельсошпальной решетки ;
  • простые в управлении;
  • с быстрым и безопасным возвратом при сбросе давления;
  • по максимально доступной цене;
  • с быстрой доставкой во все регионы страны;
  • с гарантией.
ход штока: 200 мм
вес: 26 кг
грузоподъемность: 10 т
