Домкрат путевой гидравлический ДПГ-12

Товар:
Под заказ
55 000 руб.
Цена указана с НДС
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

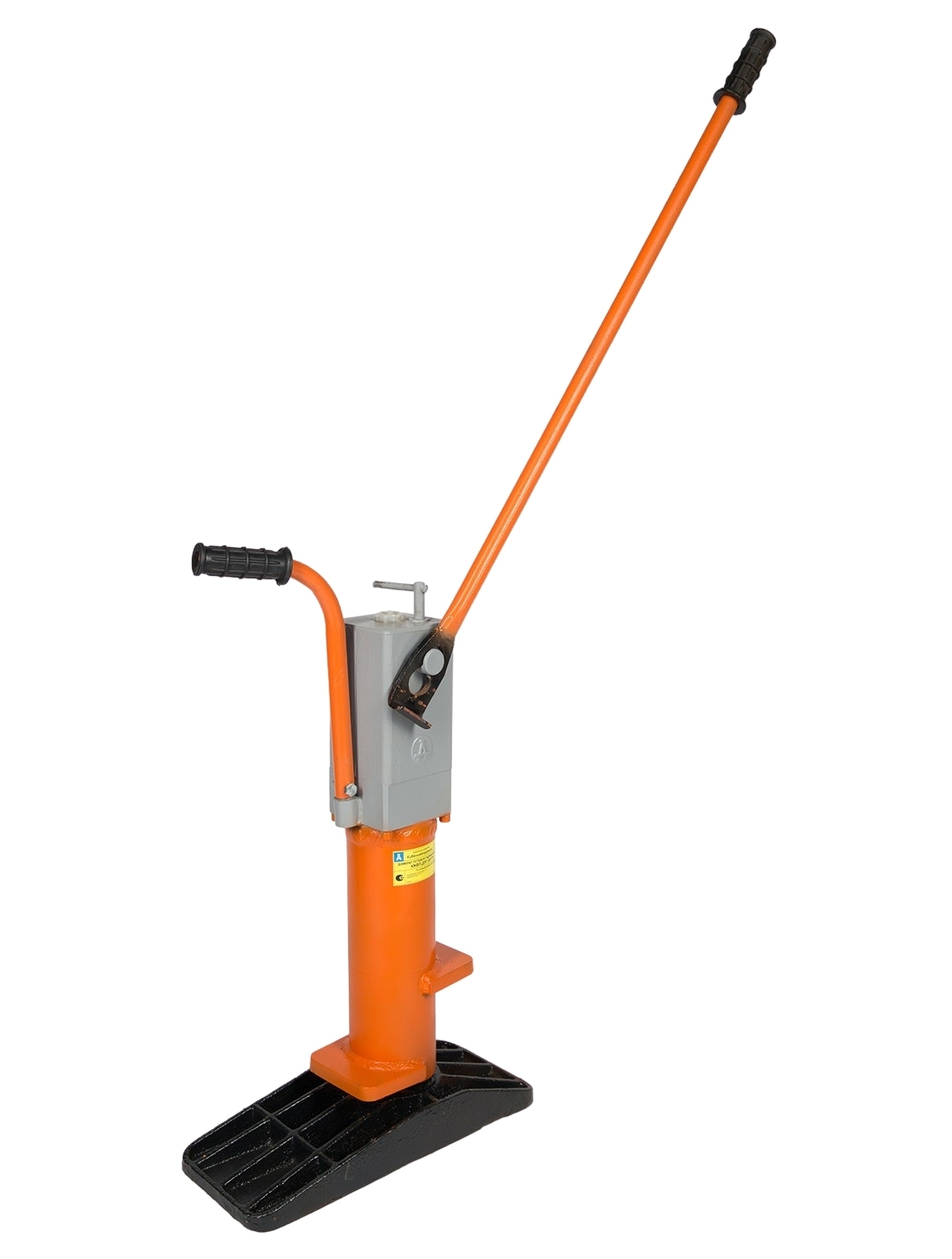

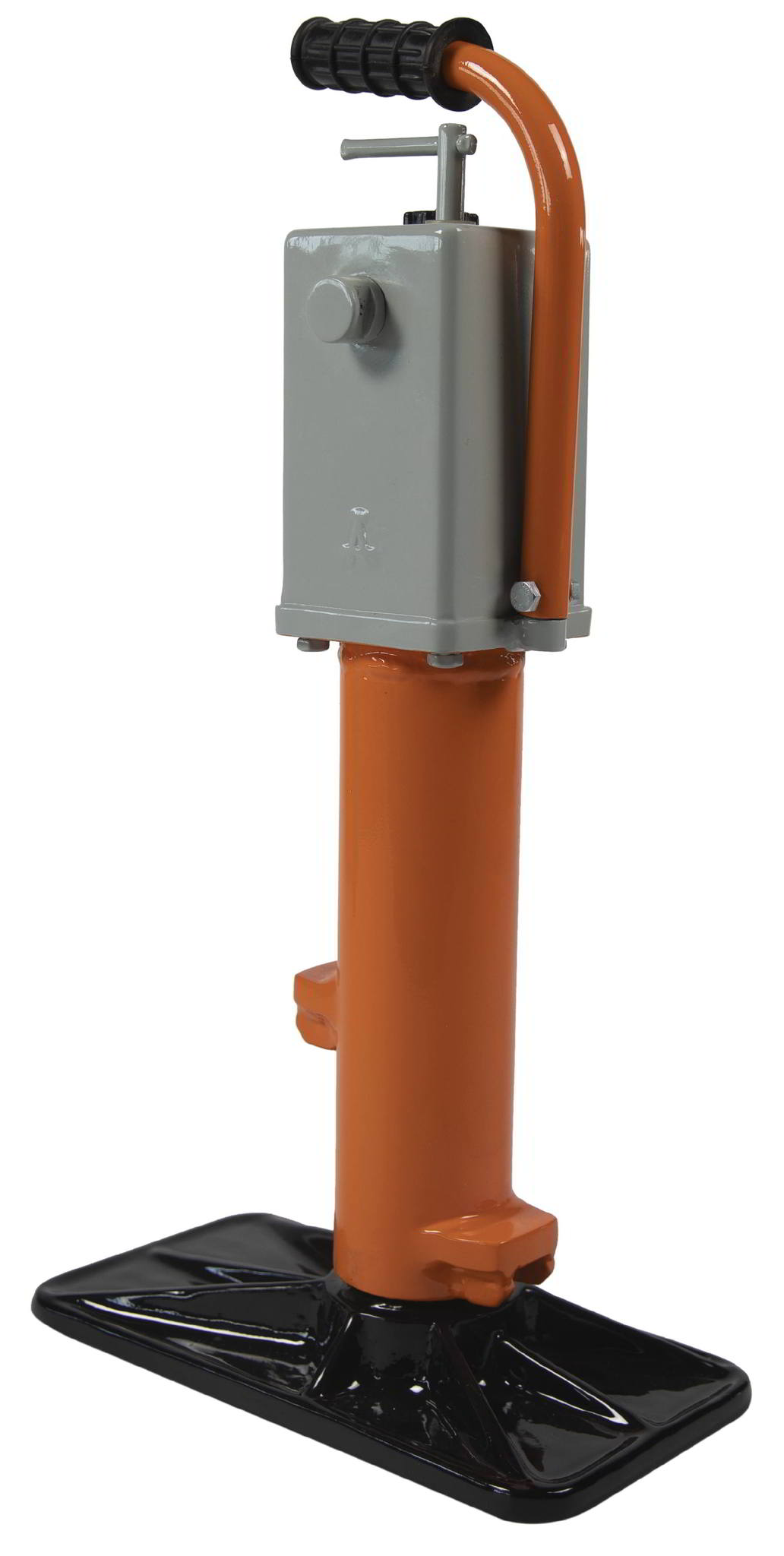

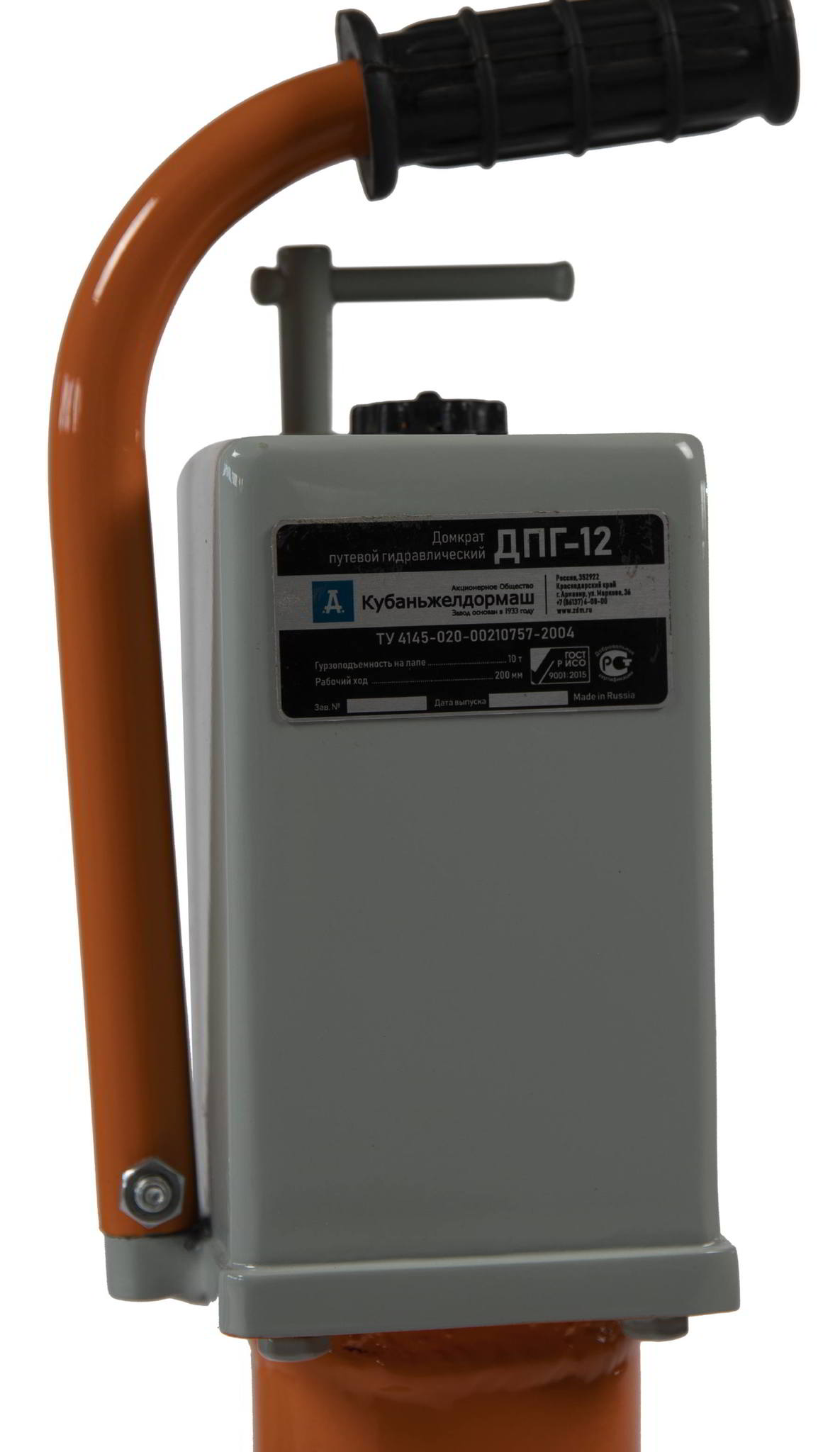

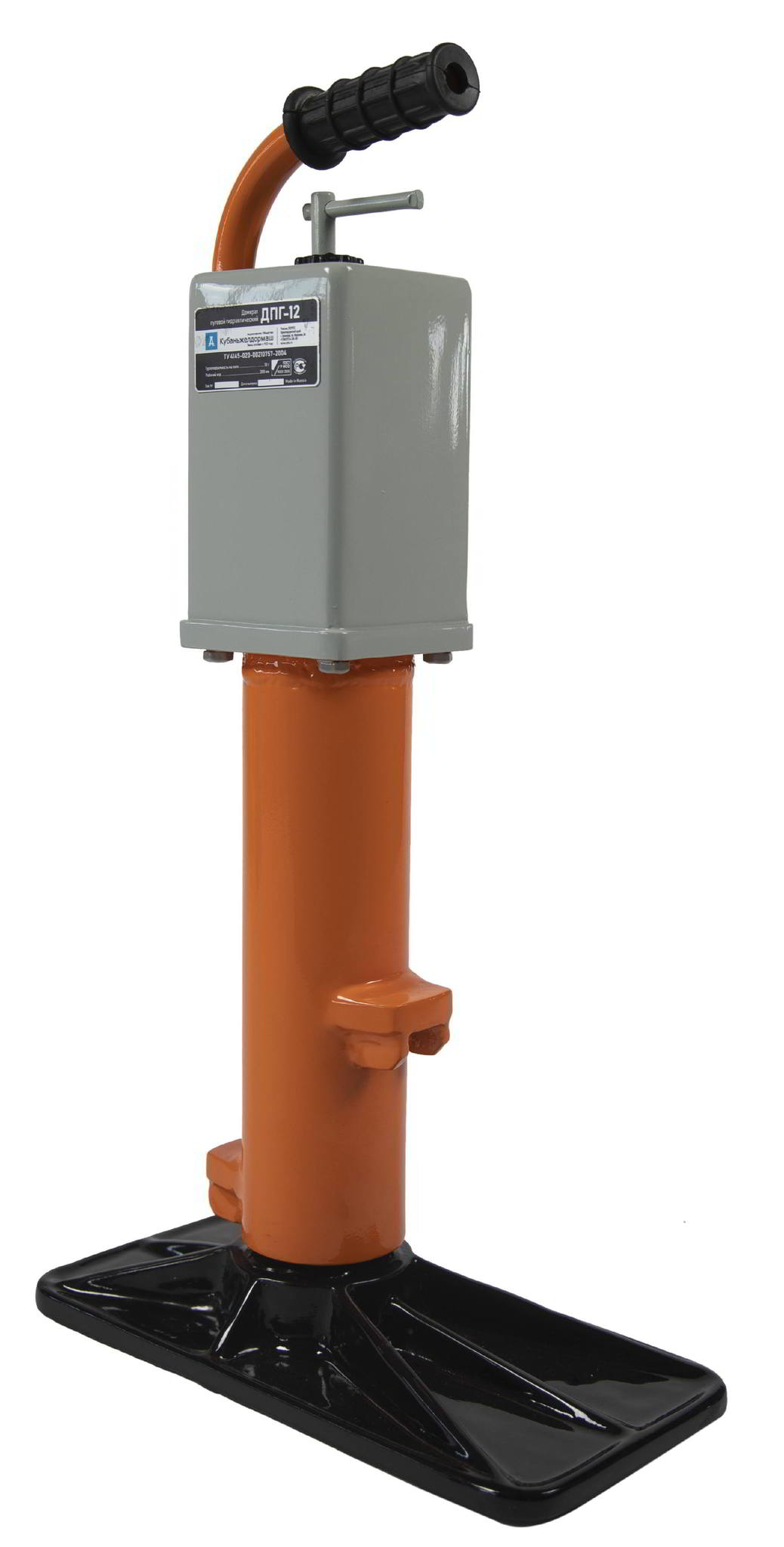

Домкрат путевой гидравлический ДПГ-12

Домкрат путевой гидравлический ДПГ-12 - это путевой инструмент, который предназначен для подъема рельсошпальной решетки при ремонте и техническом обслуживании на железной дороге.

Технические характеристики домкрата путевого гидравлического ДПГ-12

Тип домкрата гидравлический двухплунжерный
Номинальная грузоподъемность на оси гидроцилиндра домкрата 12 т
Макс. высота подъема 300 мм
Рабочее масло И-20А ГОСТ 20799-75
Рабочий ход гидроцилиндра 200 мм
Макс усилие на рукоятке 147 (15) Н (кгс)
Условия эксплуатации: от -40 оС до+40 оС
-Температура окружающего воздуха +25 оС
Высота подхвата (высота от подошвы до лапы) нижняя 90 мм / верхняя 190 мм
Вес 26 кг
Размеры 600х285х335 мм

Комплект поставки домкрата путевого гидравлического ДПГ-12

Гидродомкрат поставляется в собранном виде со снятой рукояткой гидронасоса и залитым в бачок маслом И-20А.

В комплект поставки входят:

  • домкрат путевой гидравлический ДПГ-12 - 1 шт.;
  • рукоятка ДПГ 10-07.000 - 1 шт.;
  • руководство по эксплуатации. ДПГ 12-00.000 РЭ - 1экз.

Запасные части:

  1. прокладка 2518.016 - 1 шт.;
  2. манжета 1-63х48-6 ГОСТ 14896-84 - 1шт.;
  3. кольцо 020-025-30-2-2 ГОСТ 18829-73 - 1шт.;
  4. кольцо 057-063-36-2-2 ГОСТ 18829-73 - 1шт.;
  5. кольцо 079-085-36-2-2 ГОСТ 18829-73 - 1 шт.

Схема, устройство и работа домкрата путевого гидравлического ДПГ-12

Домкрат путевой гидравлический ДПГ-12

1 – основание с поршнем; 2 – бачок масляный; 3 – вал гидравлического насоса; 4 – рукоятка насоса; 5 – клапан перепускной; 6 –сапун; 7 – ручка для переноски; 8 –гидроцилиндр; 9 лапа подъемная.

Гидродомкрат состоит из основания с поршнем поз.1, по которому перемещается гидроцилиндр поз.8, имеющий две подъемные лапы поз.9 и ручку поз.7 для переноски гидродомкрата. Внутри масляного бачка поз.2 помещен двухплунжерный гидронасос с предохранительным клапаном. На вал поз.3 гидронасоса надевается съемная приводная рукоятка поз.4. Перепускной клапан поз.5 служит для сброса давления в гидроцилиндре, через отверстие, закрытое сапуном поз.6, в бачок заливается рабочая жидкость поз.11 гидропривода – минеральное масло. Очистка рабочей жидкости от загрязнений в процессе эксплуатации производится сетчатым фильтром и магнитом, размещенными внутри масляного бачка.

Подъем груза осуществляется подачей в полость гидроцилиндра масла под давлением.  Внутри гидроцилиндра размещена возвратная пружина, которая при сбросе давления в гидросистеме ненагруженного гидродомкрата обеспечивает возврат гидроцилиндра в исходное положение.

Особенности домкрата путевого гидравлического ДПГ-12

Для защиты гидродомкрата от поломки при попытке поднять груз, вес которого превышает максимальную грузоподъемность гидродомкрата, служит предохранительный клапан, который срабатывает при давлении в гидросистеме, превышающем давление настройки клапана.

Видео обзор домкрата путевого гидравлического ДПГ-12

Видео обзор подготавливается.

Преимущества покупки домкрата путевого гидравлического ДПГ-12 в ЖЕЛДОРМЕХАНИКЕ

  • заводские цены без излишней наценки;
  • выполняем гарантийные обязательства по продаваемой продукции;
  • обеспечиваем поставку запасных частей по продаваемой продукции;
  • прямые поставки с собственного склада и со складов производителей;
  • оперативная отгрузка за счет отлаженной логистики;
  • комплектация всеми видами отечественного и импортного путевого инструмента;
  • профессиональная помощь специалистов в подборе жд инструмента.

Оплата и доставка домкрата путевого гидравлического ДПГ-12

У нас вы можете купить домкрат путевой гидравлический ДПГ-12

  • на условиях предоплаты или с рассрочкой платежа;
  • на условиях самовывоза или с доставкой по России.

Как купить домкрат путевой гидравлический ДПГ-12 в ЖЕЛДОРМЕХАНИКЕ

Сделайте заказ любым удобным для Вас способом:

  • позвоните по телефону +7 (812) 640-50-80;
  • оформите онлайн через корзину сайта;
  • отправьте нам на электронную почту список необходимого инструмента;
  • или просто напишите нам сообщение в онлайн чате.
Ход штока: 200 мм
Грузоподъемность: 12 т
Габариты: 340x170x670 мм
Вес: 21.0 кг
