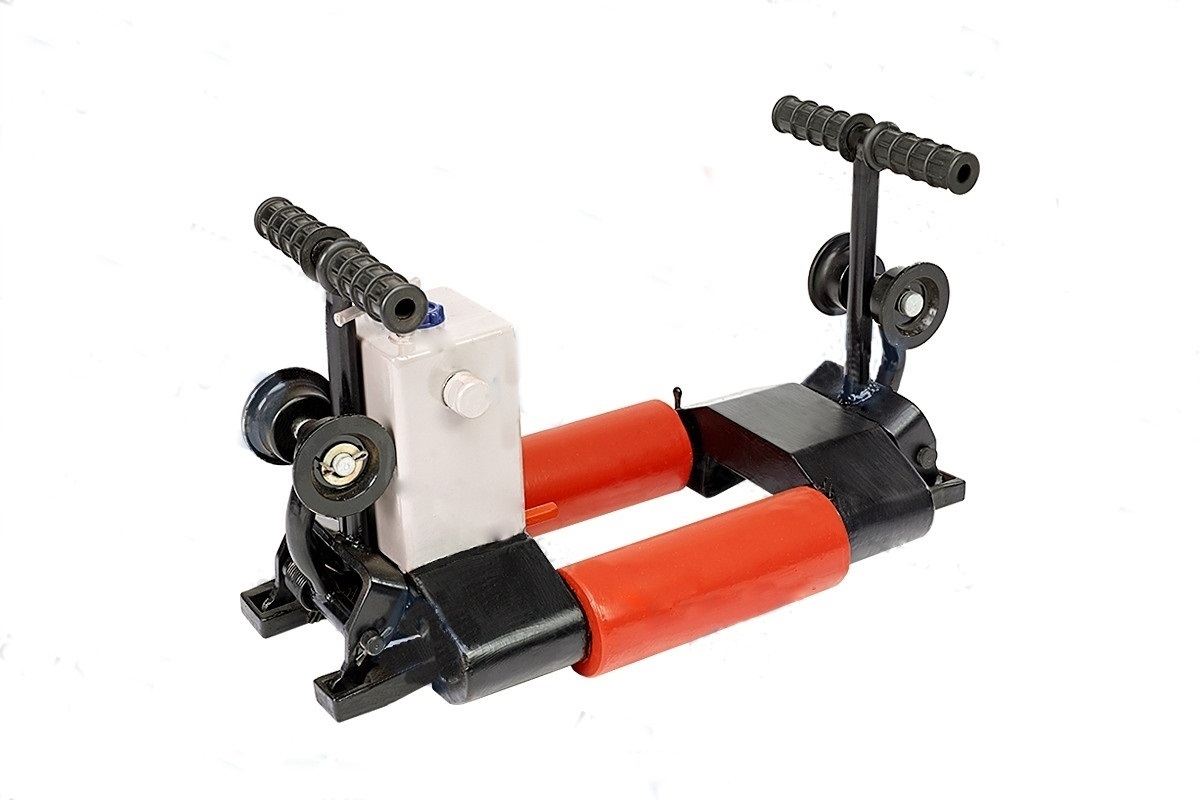

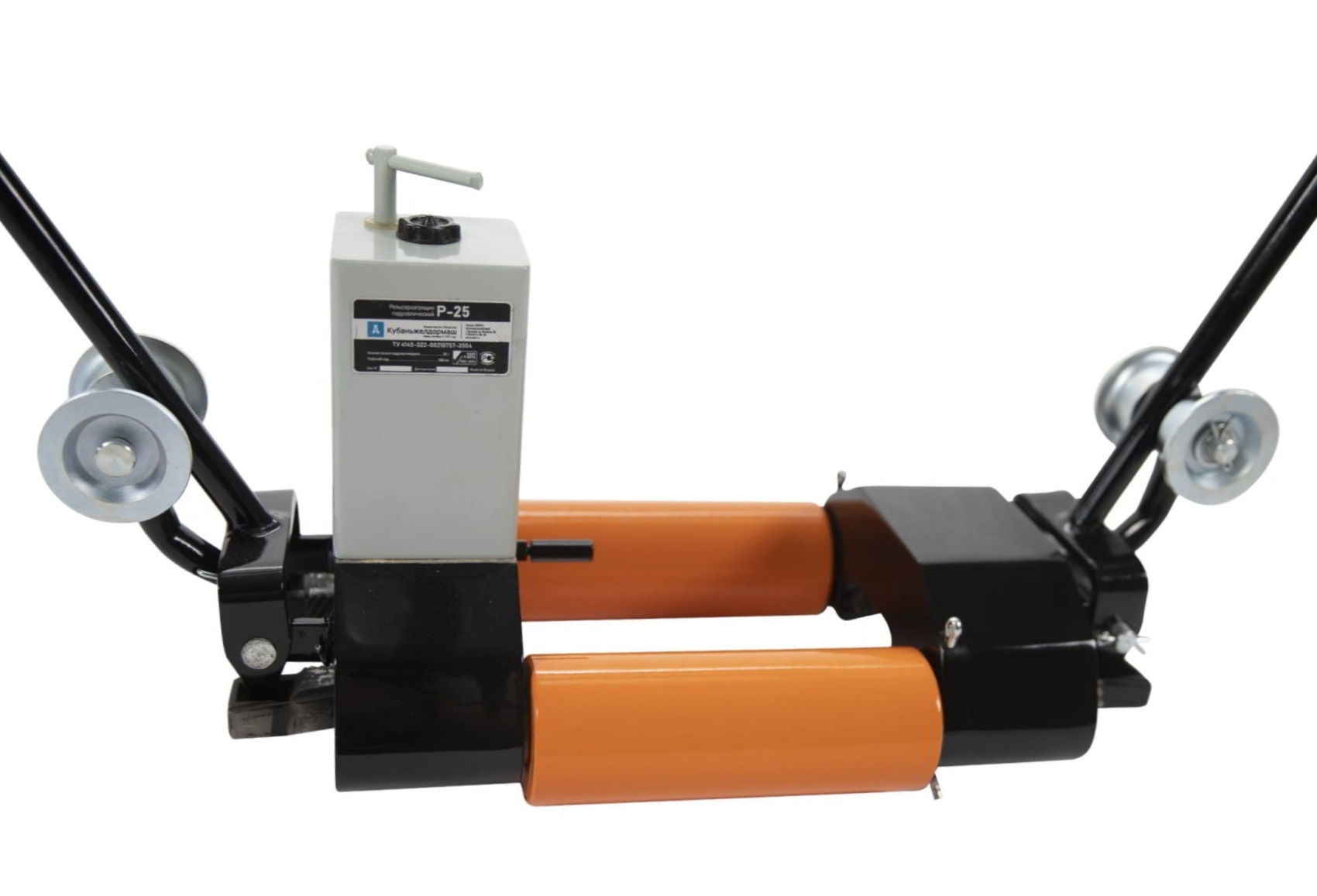

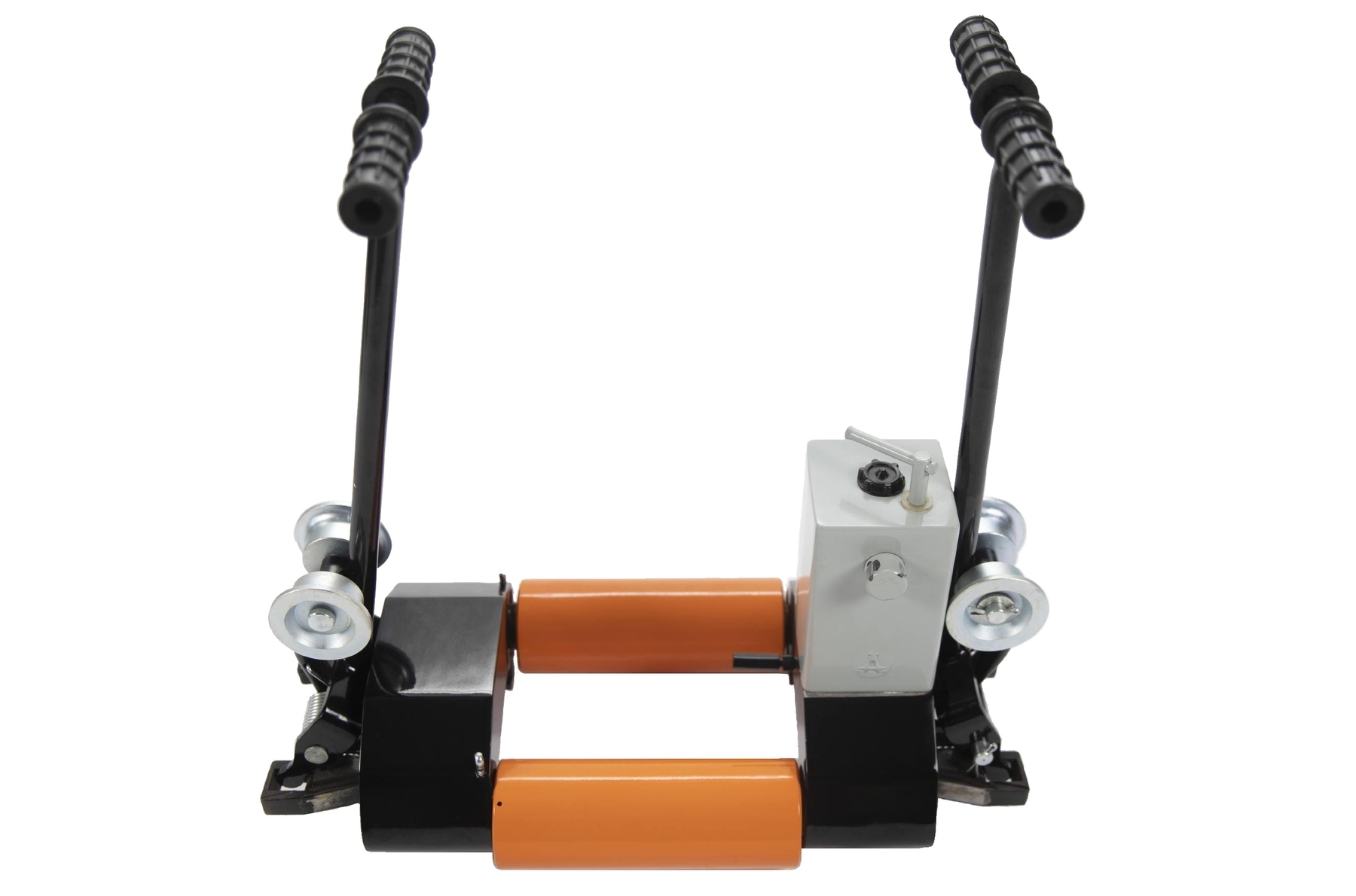

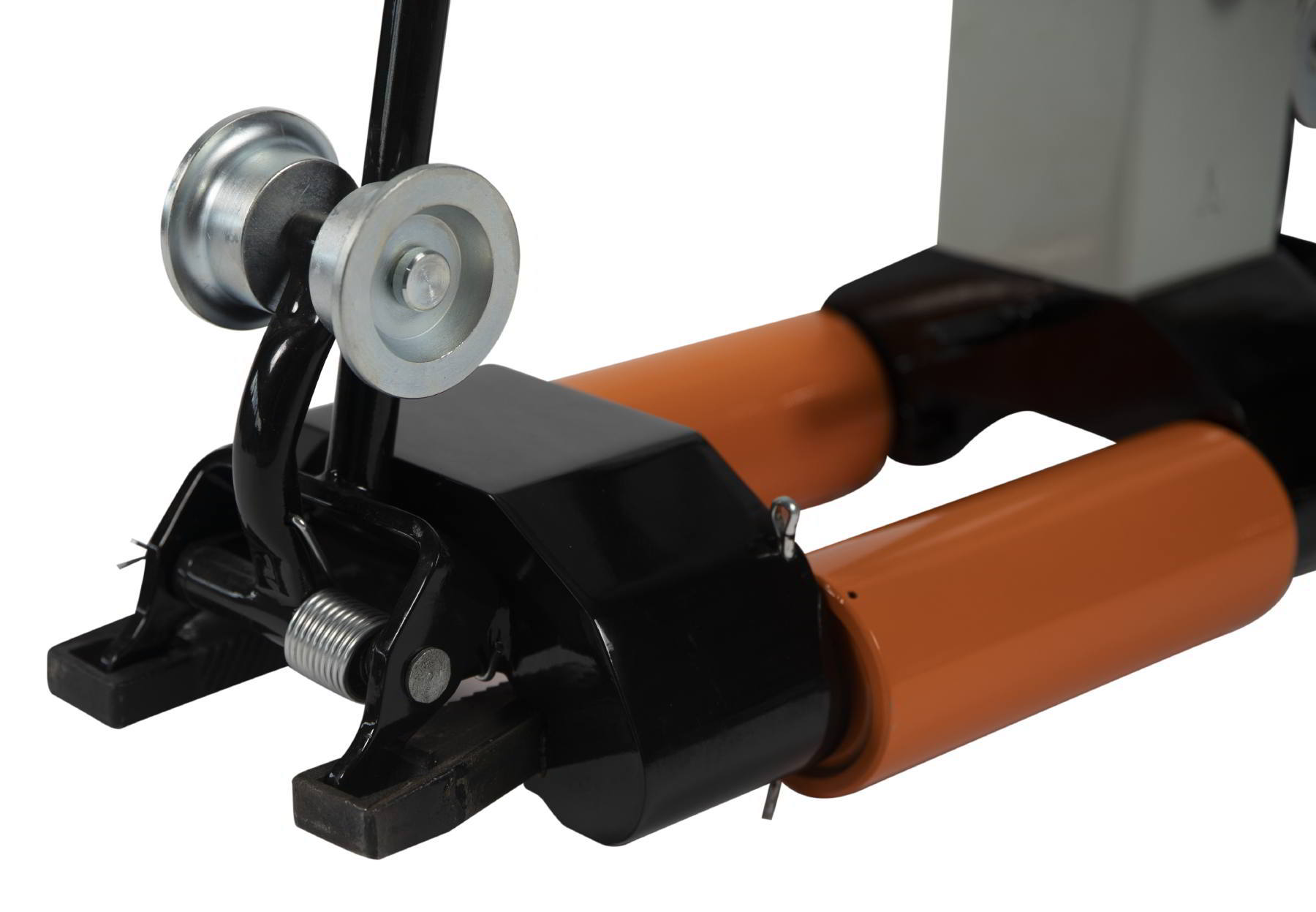

Разгонщик гидравлический Р-25

Артикул:
Есть в наличии
49 800 руб.
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

Разгонщик гидравлический Р-25  - путевой инструмент, используемый для перемещения рельсов и рельсовых плетей продольно и получения необходимых стыковых зазоров между их торцами. Самый популярный разгонщик у путейцев.

Комплект поставки

Рельсоразгонщик поставляется в собранном виде со снятой рукояткой гидронасоса и залитым в бачок маслом И-20А.

В комплект поставки входят:

  • рельсоразгонщик Р-25-1 шт.;
  • рукоятка ДПГ 10-07.000 - 1 шт.;
  • руководство по эксплуатации. Р 25-00.000 РЭ - 1 экз.
  • запасные части.

Запасные части (ЗИП) в комплекте:

  1. клапан аварийный Р 25-00.003 - 1 шт.;
  2. прокладка 2518.016 - 1 шт.;
  3. манжета 63х48 - 1 шт.;
  4. кольцо 020 - 1 шт.;
  5. кольцо 079 - 1 шт.

Устройство и работа путевого разгонщика Р-25

Разгонщик рельсов гидравлический Р-25 состоит из двух корпусов, соединенных двумя гидроцилиндрами. Внутри корпусов находятся зажимные клинья. На корпусе установлен масляный бачок. Внутри масляного бачка помещен двухплунжерный гидронасос с предохранительным клапаном. На вал гидронасоса надевается съемная приводная рукоятка. Через отверстие,закрываемое сапуном, в бачок заливается рабочая жидкость гидросистемы. Очистка рабочей жидкости в процессе эксплуатации осуществляется сетчатым фильтром и магнитом. При подаче в полость гидроцилиндров масла под давлением штоки выдвигаются, клинья зажимают головки рельсов и осуществляется раздвигание рельсов на необходимую величину. Внутри гидроцилиндров размещены возвратные пружины, которые при сбросе давления в гидросистеме открыванием перепускного клапана обеспечивают возврат штоков гидроцилиндров в исходное положение.

Для защиты рельсоразгонщика Р-25 от поломки при превышении номинального усилия раздвигания рельсов служит предохранительный клапан, установленный внутри масляного бачка на гидронасосе. Предохранительный клапан срабатывает при давлении в гидросистеме, превышающем давление настройки клапана.  Для срочного снятия инструмента с железнодорожного пути при возникновении внештатной ситуации предусмотрен аварийный клапан.

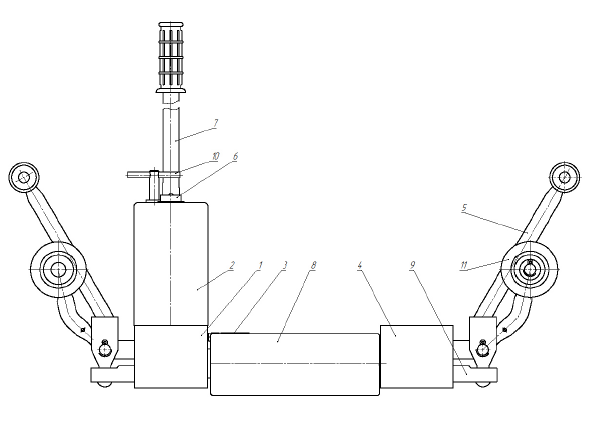

СХЕМА Разгонщика стыковых зазоров





1,4 - металлический корпус разгонщика, 2 - бачок для масла с предохранительным клапаном, 3 - аварийный клапан, 4 - поводок, 6 - сапун, 7 - ручка-качалка, 8 - цилиндр гидравлический, 9 - клин, 10 - клапан перепускной, 11 - колесо для перемещения по рельсам.



Технические характеристики путевого гидравлического разгонщика рельсов Р-25:

Масса 55 кг
Размер (д/ш/в) 600х285х335 мм
Усилие по оси гидроцилиндров не менее 25 тс
Усилие на рукоятке насоса не более 15 кгс
Раздвижка без перехвата 150 мм (мах)
Раздвижка с перехватом 300 мм (мах)
Рабочий ход 100 мм
Номинальное давление в гидросистеме 400 кг/см2



Преимущества покупки разгонщика Р 25 у нас

Приобрести разгонщик стыков Р 25 можно в нашей компании, которая выступает надежным и профессиональным поставщиком высококачественного железнодорожного оборудования.

Наша компания "ЖЕЛДОРМЕХАНИКА" является официальным дилером завода "Кубаньжелдомаш" и предлагает путевые гидравлические инструменты:

  • практичные и компактные;
  • простые в управлении;
  • с быстрым и безопасным возвратом при сбросе давления;
  • по максимально доступной цене;
  • с быстрой доставкой во все регионы страны;
  • с гарантией.



вес: 55 кг
рабочий ход: 100 мм
распорное усилие: 25 тс
