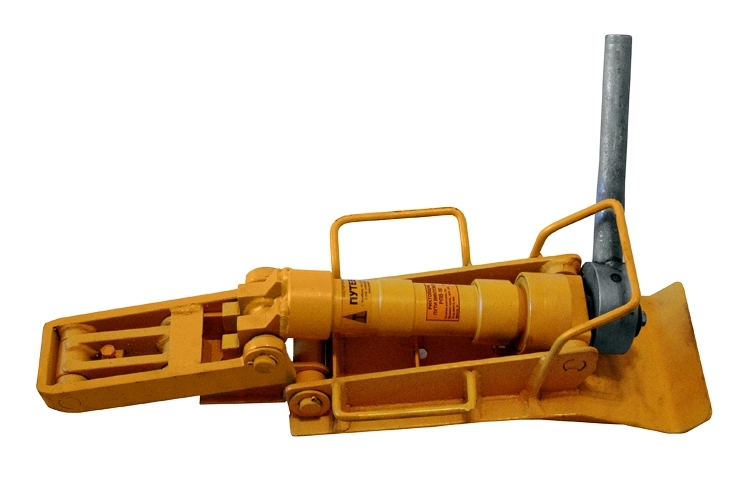

Рихтовщик пути винтовой РПВ-10

Рихтовщик пути винтовой РПВ-10 — механический путевой инструмент, предназначенный для поперечной сдвижки железнодорожной рельсошпальной решетки и стрелочных переводов при строительстве, ремонте и текущем содержании железнодорожных путей.

Технические характеристики рихтовщика пути винтового РПВ-10

Сила сдвижки 6 тс
Сила на ходовом винте 10 тс
Рабочий ход винта 110 мм
Усилие на рукоятке ключа (допустимое) 30 кгс
Размер шестигранника под ключ 41 мм
Размер (д/ш/в) 495х200х145 мм
Вес 14 кг

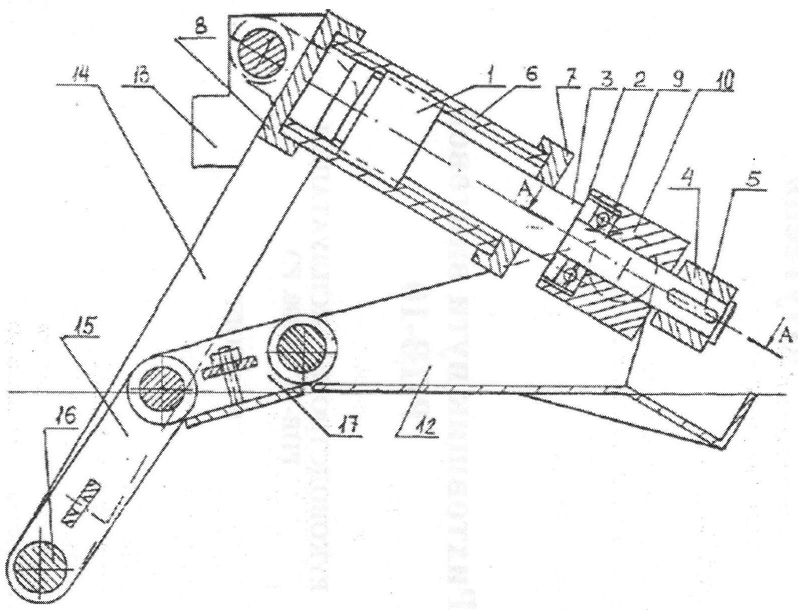

Схема рихтовщика пути винтового РПВ-10

Схема рихтовщика пути винтового РПВ-10

Устройство и работа рихтовщика пути винтового РПВ-10

Рихтовщик состоит из  винта 1, шестигранника 4, шпонки 5,  ходовой гайки 6 с двумя торцевыми крышками 7 и 8, подшипника 9 с обоймой 10 и полуосями 11 (не показаны), рамы 12. На крышке 8 приварена упорная гребёнка 13, которая связана шарнирно с четырёхрычажной опорной системой, состоящей из рычага 14, сошника 15, шарнира 16, средней опоры 17 и неподвижной рамы 12, соединённых вместе шарнирами.

Рихтовщик комплектуется съемной пластиной, предназначенной для работы на мягких грунтах (песок и др.), которая может устанавливаться в 2-х местах сошника 15.

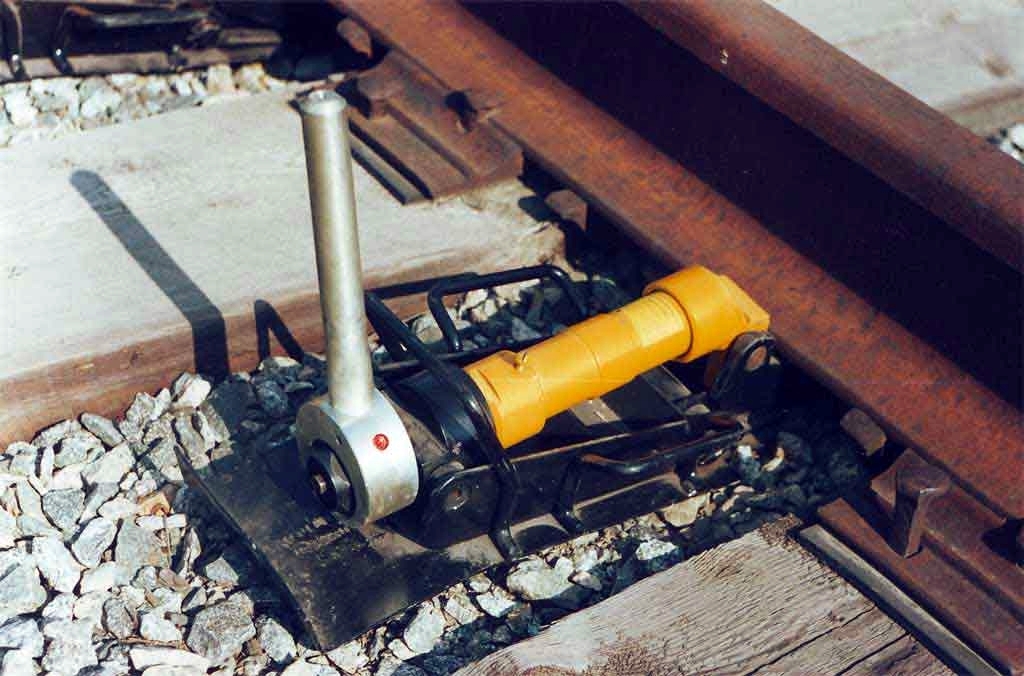

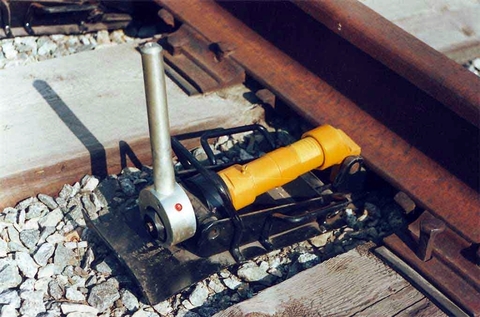

Рихтовщик работает следующим образом: Сошник 15 подводится под подошву железнодорожного рельса до тех пор, пока подошва рельса не упрется в верхний выступ упорной гребенки 13. С помощью ключа, преимущественно трещоточного КТ-41, вращают шестигранник 4. Вращательное движение через шпонку 5 передается винту 1, который, упирается своим упором 2, через подшипник 9, обойму 10, полуоси 11 и раму 12. Винт выдвигает ходовую гайку 6 с упорной гребенкой 13 вместе с шарнирно соединенным рычагом 14. Последний давит на сошник 15, заглубляя его в грунт.

Внимание! Рихтовщик необходимо установить так чтобы рельс упирался в верхний выступ гребёнки.

При дальнейшем вращении шестигранника 4, сошник 15 остается практически неподвижным, а упорная гребенка 13 с железнодорожным рельсом перемещается вперёд. Происходит сдвижка рельсового пути.

Вращая шестигранник  4 в противоположную сторону, механизм возвращается в исходное положение и выводится из-под рельса.

Особенности рихтовщика пути винтового РПВ-10

  • простая и надёжная механическая конструкция;
  • рабочий ход до 110 миллиметров;
  • малый вес;
  • низкая цена среди путевых рихтовщиков.

Комплект поставки рихтовщика пути винтового РПВ-10

Внимание! Ключ трещоточный КТ-41 в комплект поставки не входит

  • рихтовщик пути винтовой РПВ-10;
  • руководство по эксплуатации РПВ-10.00.000.РЭ ТУ 318614-61242357-2011.

Видео обзор рихтовщика пути винтового РПВ-10

Преимущества покупки рихтовщика пути винтового РПВ-10 в ЖЕЛДОРМЕХАНИКЕ

  • Заводские цены без излишней наценки
  • Прямые поставки с собственного склада и со складов производителей
  • Оперативная отгрузка за счет отлаженной логистики
  • Комплектация всеми видами отечественного и импортного путевого инструмента
  • Профессиональная помощь специалистов в подборе жд инструмента

У нас вы можете купить рихтовщик пути винтовой РПВ-10

  • на условиях самовывоза или с доставкой по России;
  • на условиях предоплаты или с рассрочкой платежа;

Как купить рихтовщик пути винтовой РПВ-10 в ЖЕЛДОРМЕХАНИКЕ

У нас Вы можете купить рихтовщик пути винтовой РПВ-10 любым удобным для Вас способом:

  • позвоните по телефону +7 (812) 640-50-80;
  • оформите онлайн заявку через корзину сайта;
  • пришлите нам на электронную почту список необходимого инструмента;
  • или просто отправьте нам сообщение в онлайн чате.
Рабочий ход: 110 мм
Усилие рихтовки: 6 тс
Габариты: 495x200x145 мм
Вес: 14.0 кг
