Дефектоскоп ультразвуковой АВИКОН-31

Товар:

Под заказ

Описание

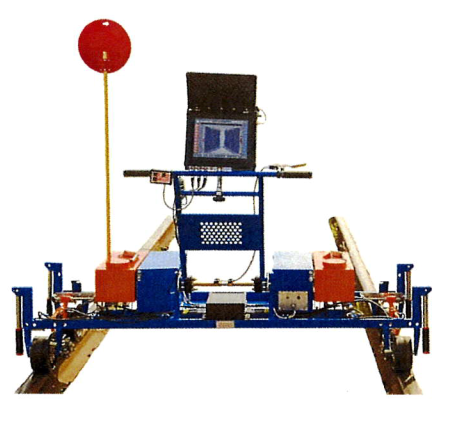

Съемный ультразвуковой дефектоскоп АВИКОН-31

Дефектоскоп ультразвуковой АВИКОН-31 УДС2-124 предназначен для обнаружения дефектов при сплошном контроле рельсов и рельсов стрелочных переводов в обеих нитях железнодорожного пути по всей длине и сечению за исключением перьев подошвы со скоростью до 7 км/ч выборочного контроля отдельных сечений сканирующим устройством и ручного контроля отдельных сечений и сварных стыков рельсов, а также для определения координат обнаруженных дефектов, амплитуд сигналов от них и коэффициента определения дефекта при непрерывной регистрации и расшифровке дефектограмм.

Контролю подлежат рельсы типа Р50, Р65 и Р75, размеры, материал и состав которых соответствуют ГОСТ Р 51685 с качеством поверхности по ГОСТ 18576, а также другие типы рельсов высотой от 120 до 196 мм.

Дефектоскоп применяется для выявления дефектов следующих кодов (по распоряжениям ОАО "РЖД" № 165З от 1б.08.2012 и № 2499 от 23.10.2014): 10.1-2, 11.1-2, 12.1-2, 13.1, 14.1-2, 18.1-2,20.1-2,21.1-2,22.1-2,24.1-2, 25.1-2, 26.3-4, 27.3-4, 30.1-2, 31.1-2, 33.1,38.1, 50.1-2,53.1, 55.1-2, 56.3-4, 57.3-4, 60.1-2, 66.3-4, 67.3-4, 69.1-2, 70.1-2, 71.1-2, 72.1-2, 73.1, 74.1-2, 75.1-2, 76.3-4, 77-3-4, 79.1-2, ДО.20.2, ДО.60.2, ДУ.22.2, ДСН.20.2, ДСН.60.2, ДР.21.2, ДУН.21.2 в эксплуатируемых рельсах и элементах стрелочных переводов.

Технические характеристики дефектоскопа ультразвукового АВИКОН-31

Вес	50 кг
Частоты ультразвукового контроля	2,5; 5,0 МГц.
Регистрация сигналов и служебной информации	на жесткий накопитель
Амплитуда зондирующих импульсов	130В
Диапазон изменения усиления	от 0 до 80 дБ.
Режимы отображения информации	А-развертка, А+В развертка по любому каналу, отображение всех сигналов контроля на сечении рельса, В-развертка в реяльном времени по всем каналам одновременно, изображение сечения рельса в трех проекциях (при использовании ручного сканера)
Время непрерывной работы от одной аккумуляторноЙ батареи	не менее 8 часов
Диапазон температур	от минус 50 до плюс 50 градусов.

Комплект поставки дефектоскопа ультразвукового АВИКОН-31

Дефектоскоп поставляется с блоками преобразователей для реализации двух схем прозвучивания, с двумя аккумуляторами, комплектом принадлежностей, комплектом запасных частей.

Схема, устройство и работа дефектоскопа ультразвукового АВИКОН-31

Схема, устройство и описание работы подготавливаются для размещения.

Особенности дефектоскопа ультразвукового АВИКОН-31

Дефектоскоп является многоканальной (28 каналов) механизированной системой ультразвукового контроля с использованием эхо-, зеркального, зеркально-теневого и теневого (при использовании сканирующего устройства) методов при контактном способе ввода ультразвуковых колебаний (УЗК).
