Шпалоподбойка ЭШП9М3  (электрошпалоподбойка ЭШП модель 9 модификация №3) - это железнодорожный инструмент, который используется для уплотнения песка и щебня под деревянными или железобетонными шпалами (для сплошной и одиночной подбивки) при всех видах ремонта и текущем содержании железнодорожного пути. Шпалоподбойка имеет электрический двигатель и подключается к 3-х фазному источнику питания с напряжением 220 В.

Технические характеристики шпалоподбойки ЭШП9М3

Комплект поставки шпалоподбойки ЭШП9МЗ

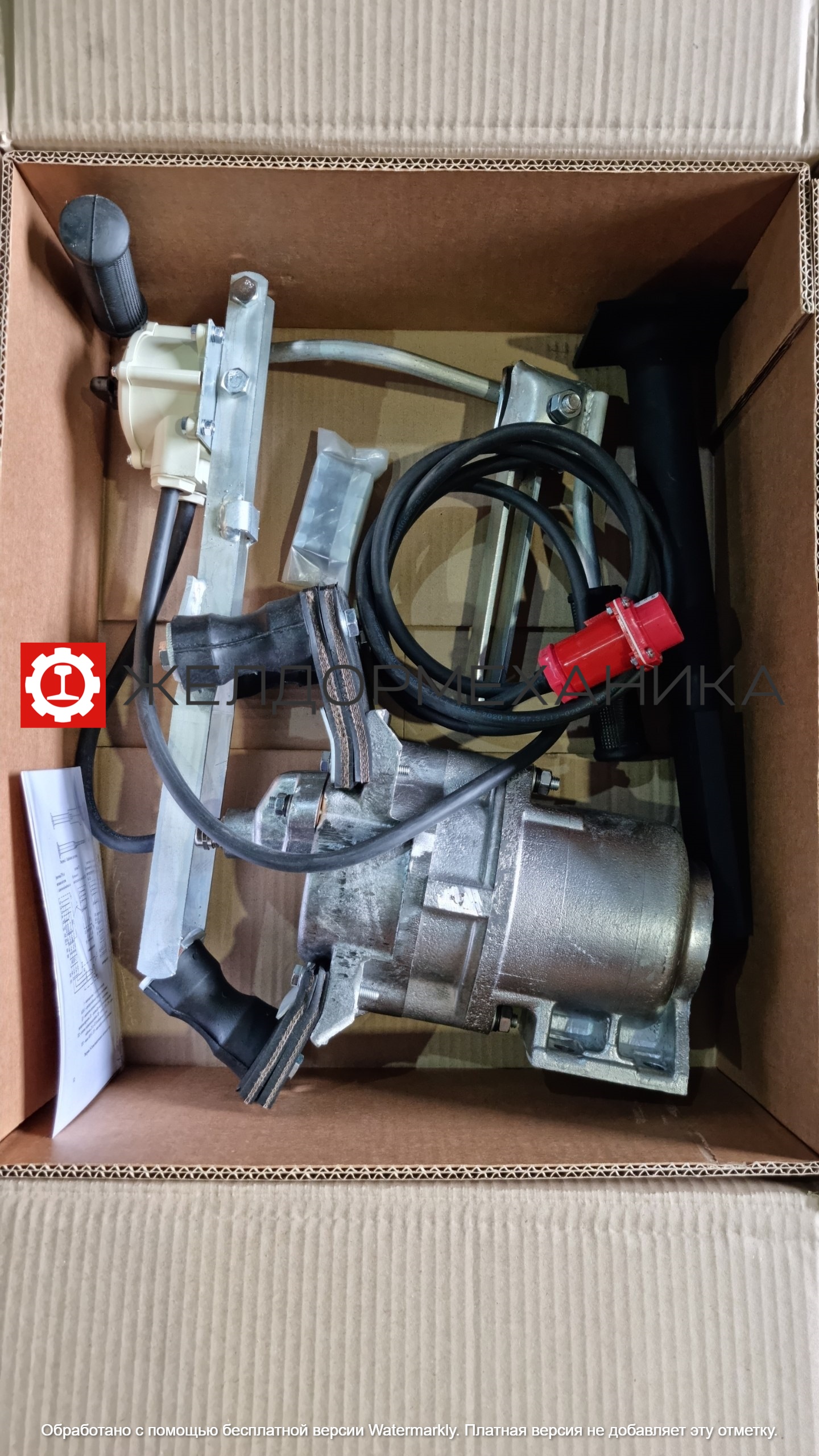

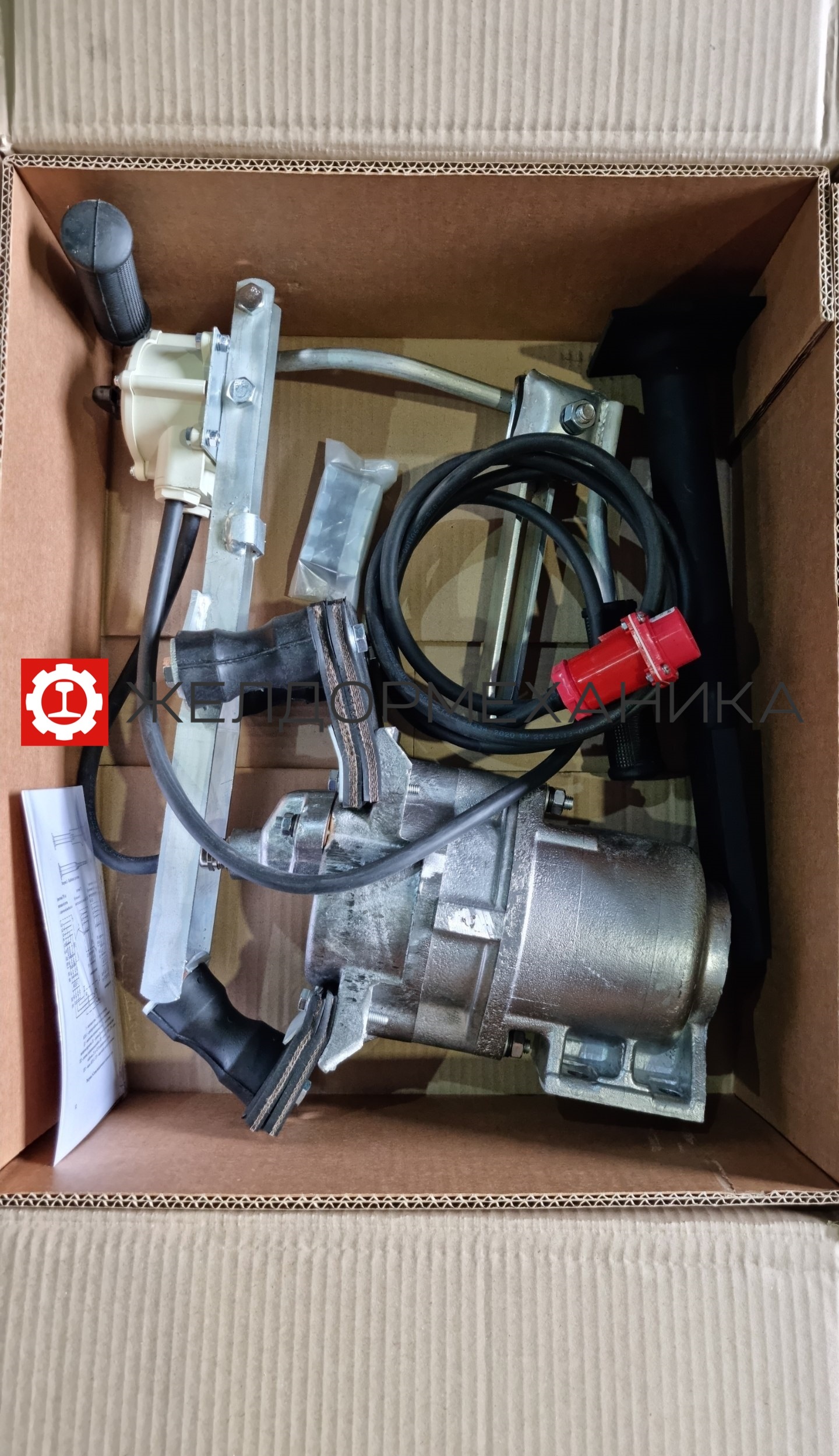

1. Шпалоподбойка электрическая ЭШП9М3 с кабелем и кабельной вилкой -1 шт,
2. Паспорт на шпалоподбойку ЭШП9МЗ - 1 шт.

Подготовка к работе и порядок работы

Шпалоподбойку перед началом работы следует расконсервировать. Для этого все его поверхности, покрытые консервациоиными смазками, необходимо протереть обтирочным материалом, смоченным уайт-спиритом или бензином, затем насухо вытереть.
Также перед началом работы изделия следует произвести:

• проверку надежности затяжки резьбовых соединений;
  проверку комплектности;
• внешний осмотр (исправность кабеля, кабельной вилки, целостность корпусных деталей);
• проверку исправности цепи заземления (согласно руководства по эксплуатации);
• проверку соответствия напряжения в сети паспортным данным изделия.

При необходимости отрегулировать высоту рукоятки для удобства в работе.
После подключения к сети необходимо опробовать изделие на холостом ходу, убедиться в исправности изделия.
Подготовленное и опробованное изделие взять за рукоятки, включить в сеть и производить подбивку путем заглубления наконечника в балласт:

1. во время работы необходимо следить за температурой корпуса вибратора. В случае перегрева изделие необходимо отключить от источника тока и дать остыть,
2. если во время работы ощущаются сильные толчки на руки и наблюдается плохая управляемость изделием, необходимо проверить состояние ремней,
3. при износе ремней их следует заменить.

Схема и устройство шпалоподбойки ЭШП9МЗ

Шпалоподбойка ЭШП9М3 состоит из следующих основных частей: дебалансного вибратора ненаправленного действия со встроенным элек-тродвигателем, рамки 6 с резинометаллическими амортизаторами 10, амортизированной рукоятки и подбойника для щебня 26. Электродвигатель вибратора - трехфазный, асинхронный с короткозамкнутым ротором закрытого типа с естественным охлаждением. На верхней крышке 22 вибратора установлены клеммная колодка, закрытая крышкой, а также амортизационная рамка 6 с резинометаллическими амортизаторами 10 и ремнями 9.

С источником электроэнергии изделие соединяется кабельной вилкой 18 и четырехжильным кабелем. Для заземления изделия кабель имеет четвертую жилу с оболочкой другого цвета. Один конец жилы заземления присоединяется к крышке 22 заземляющим винтом 29, а другой - к заземляющему контакту кабельной вилки. Кабельную вилку необходимо заземлять согласно схеме подключения.

Электрическая схема:

1 - питающая сеть, 2 - электроинструмент, АКЗО-1 арматура кабельная с защитным отключением, Q1 – выключатель промышленной сети ^2 выключатель электроинструмента, XS1 – розетка для подключения питающей сети, XS2 – розетка соединительного кабеля, XS3 – розетка АКЗО-1, XP1 – вилка кабельная, 25 А , ~415 В соединительного кабеля, XP2 вилка АКЗО-1, XP3 – вилка кабеля электроинструмента

Если на месте работы имеется сеть с заземленным нулевым проводом, то заземляющий контакт вилки надежно подключается к нему.
Если же сеть не имеет заземленного нулевого провода, то заземление обеспечьте на месте работы
Разъемный алюминиевый корпус 2 вибратора состоит из 3-х частей, соединенных двумя болтами.
К нижней части корпуса при помощи 4-х болтов крепится подбойник.

Особенности шпалоподбойки ЭШП9МЗ

Специальная конструкция шпалоподбойки ЭШП уменьшает передачу вибрации на оператора.

Обычно используют по 4 электрошпалоподбойки для подбивки шпалы со всех сторон равномерно.

Наконечник для песка ЭШП9М-08-00А, которым комплектуется изделие при работе на песчаном балласте приобретается по специальному заказу.

Техническое обслуживание шпалоподбойки

Уход за изделием заключается в очистке, смазке и регулировке, а также подтягивании креплений.
Для бесперебойной работы изделия необходимо:

• ежедневно перед началом работы проверять затяжку гаек 31, болтов 28 (см.рис. 1), крепящий подбойник к корпусу шпалоподбойки;
• производить своевременную смазку подшипников согласно таблице ниже.

При разборке промойте их керосином и замените смазку. Рекомендуется пользоваться смазкой Литол-24 ГОСТ 21150-75 или смазкой иностранных фирм ALVANIA Ер grеоsе, Retinoax A, Mie-G-1092C. Свежая смазка набивается в шарикоподшипники на 1/3 объема. Излишек смазки не допускается, так как, вытесняясь она будет попадать на обмотку статора и разрушать его изоляцию;
при нормальной эксплуатации один раз в три месяца производить разборку и чистку вибратора;

• не допускать резких перегибов кабеля, попадания масла, керосина или бензина на резиновую оболочку кабеля;
• своевременно менять износившиеся детали (подбойники, ремни, резино-металлические амортизаторы);
• при ослаблении ручки на рукоятке необходимо покрыть конец рукоятки клеем БФ-2, посадить резиновую ручку на стержень и дать высохнуть;
• при выходе из строя резиновой втулки коробки ввода ее необходимо за-менить новой.

В случае отсутствия формованной втулки временно ставить ре-зиновое кольцо, которое необходимо для уплотнения кабеля в коробке ввода. При переборке клеммной коробки необходимо разделать концы кабеля. Закручивание провода вокруг винта не допускается. Разделку проводов со скручиванием концов в кольцо и опайку производите согласно рисунка.

Без особой надобности изделие разбирать не следует. Полную разборку нужно производить в оборудованных мастерских.
В процессе разборки все детали изделия необходимо предохранять от механических повреждений, попадания на них влаги и пыли.
Разборка производится при:
 А) Смене ремней (см.рис ), для чего необходимо:

1. отвернуть болты 12 в месте крепления ремней 9 к резинометаллическим амортизаторам,
2. отсоединить рамку 6;
3. отвернуть гайки 21,
4. снять накладки 19,
5.  сменить ремни.

Б) Смене подбойника (см.рис.):
для работы на песчаном балласте подбойник для щебня замените на подбойник для песка (см.рис.). Для чего:

1. отверните гайки 31,
2. отсоедините подбойник,
3. поставьте новый и закрепите его.

Разборка для сушки статора (см.рис.)

1. выверните гайку 14, крепящую кабель,
2. отверните гайки 27,
3. сдвиньте крышку ввода 15 по кабелю;
4. отверните гайки 13, крепящие провода, винт 29,
5. отсоедините подводящий кабель 17,
6. снимите с винтов колодки 30 концы выводных проводов статора,
7. отверните гайки 5,
8. разъедините корпус изделия и статор 23,
9. статор сушите в вентилируемой печи при температуре около 70°С.

Сопротивление изоляции после сушки должно быть не менее 2 МОм; сборка изделия производится в последовательности, обратной разборки. Особое внимание обратите на правильность соединений и затяжки крепежа. Под гайки всех крепежных деталей подложите пружинные шайбы. Обеспечьте высокую плотность присоединения концов подводящего кабеля и выводных концов статора на клеммной колодочке.

Перечень изнашивающихся деталей электрической шпалоподбойки

У нас можно купить запчасти для ремонта и обслуживания шпалоподбойки.

Таблица с расходниками для шпалоподбоек ЭШП9М3:

Возможные неисправности шпалоподбойки и методы их устранения

Возможные неисправности и методы их устранения приведены
в таблице.

Видео обзор шпалоподбойки ЭШП9МЗ
