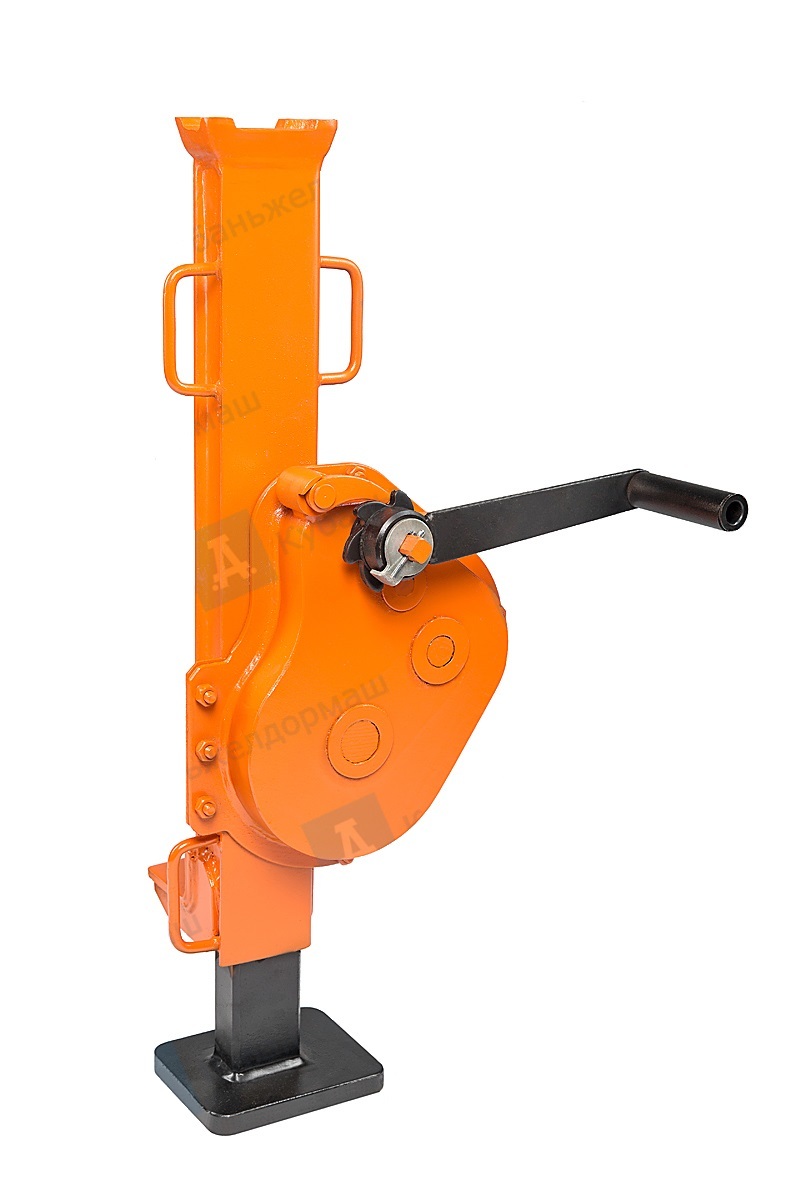

Реечный домкрат ДР-14 грузоподъемностью 14 т используется для подъема разных грузов, на железной дороге - для подъема рельсошпальной решетки. Опорой для подъема может служить лапа и голова домкрата.
Домкрат изготавливается по ТУ 4834-013-00210757-2001.
Масса | 57 кг |
Размер (д/ш/в) | 368х323х750 мм |
Максимальная грузоподъемность | 14 т |
Усилие на рукоятке домкрата | 250 (25) Н (кгс) |
Высота от подошвы до грузовой лапы | 62 мм |
Рабочий ход | 320 мм |
Высота подхвата (высота от подошвы до лапы) | не более 62 мм |
Изделие поставляется в заводской комплектации.
1 – корпус; 2 – рейка; 3 – крышка; 4 – головка; 5 – лапа; 6 – рукоятка; 7 – ручка; 8 – храповик; 9 – собачка; 10 – основание.
Домкрат состоит из стальной рейки 2 при подъеме груза неподвижно стоящей на основании 10, корпуса 1 и крышки 3. Корпус 1 в верхней части оканчивается головкой 4, на которую опирается груз, в нижней части – лапой 5, предназначенной для подъема низко расположенных грузов. Работа домкрата осуществляется следующим образом: при вращении рукоятки 6 корпус 1 с грузом поднимается или опускается по рейке 2. Для удержания корпуса с грузом в определенном положении служит тормозное устройство. Оно состоит из собачки 9, установленной в неподвижной оси и храповика 8, свободно посаженного на муфте рукоятки 6 между двумя нажимными кольцами из фрикционного материала. Ручки 7 на корпусе домкрата служат для фиксации стропов при перемещении его грузоподъемным механизмом.
Видео обзор подготавливается.
У нас вы можете купить домкрат реечный ДР-14
Сделайте заказ любым удобным для Вас способом:
Ход штока: | 320 мм |
Грузоподъемность: | 14 т |
Габариты: | 368x323x750 мм |
Вес: | 57.0 кг |
