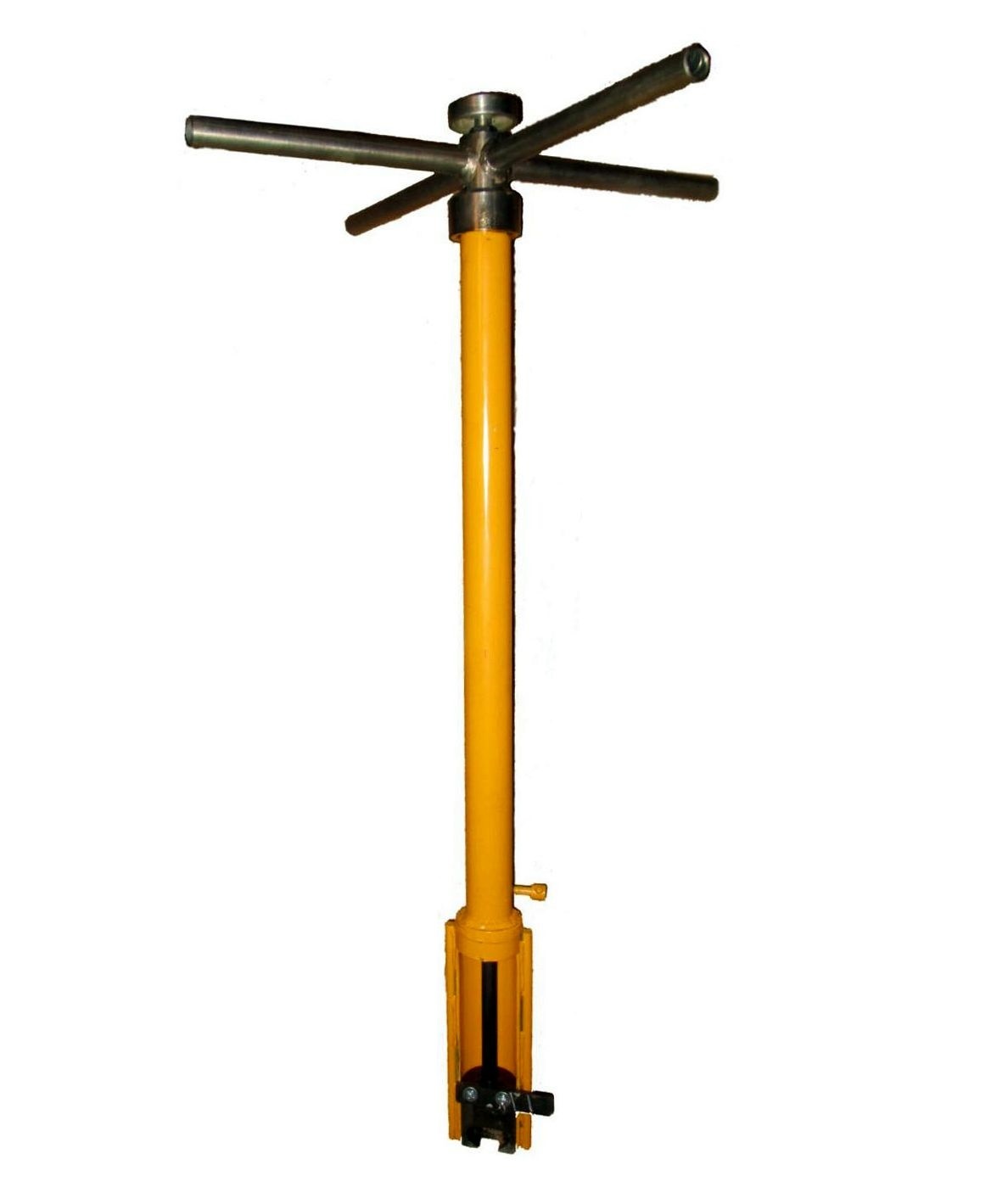

Костылевыдергиватель КВ-1 – ручной путевой механизированный инструмент, предназначенный для вытаскивания путевых костылей из деревянных шпал в том числе в узких, труднодоступных местах - между рельсом и контррельсом, в корне остряков стрелочных переводов.
Вес | 5 кг |
Габаритные размеры | 700x500х500 мм |
Изделие поставляется в заводской комплектации.

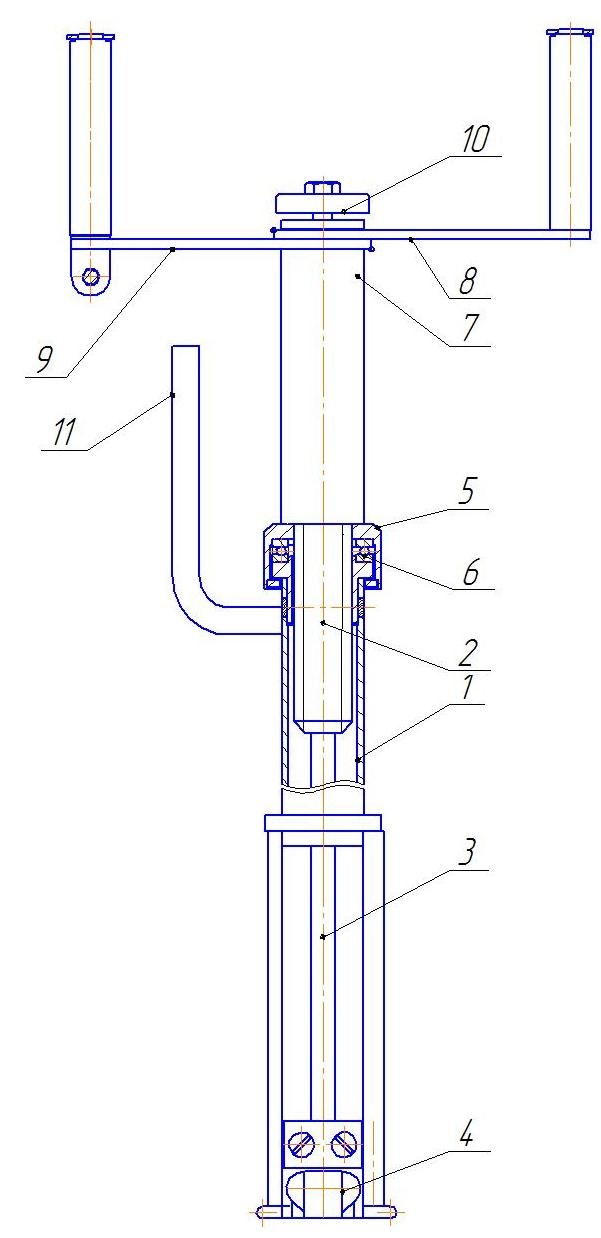

1 – корпус; 2 – ходовой винт; 3 – тяга; 4 – костылезахват; 5 – гайка; 6 – подшипник; 7 – привод; 8,9 – рычаги; 10 – винт; 11 – ручка.
Костылевыдергиватель состоит из корпуса 1, в котором расположены ходовой винт 2, соединенный с тягой 3 с костылезахватом 4. Винт взаимодействует с гайкой 5, опирающейся на корпус через подшипник 6. Привод вращения 7 состоит из двух рычагов 8, 9, имеющих возможность изменять длину, фиксируемую спец. винтом 10. Для удобства пользования костылевыдергиватель имеет ручку 11.
Костылевыдергиватель работает следующим образом: исходное состояние - костылезахват опущен вниз. Захват заводят под головку костыля. Вращая рычаги, а вместе с ними и гайку по часовой стрелке, ходовой винт и тяга с костылезахватом поднимаются вверх. Костыль выходит из шпалы. По окончании подъема надо встряхнуть корпус костылевыдергивателя и удалить костыль. Вращая рычаги против часовой стрелки, привести устройство в исходное положение.
Железнодорожные путевые костыли, выдернутые при помощи костылевыдергивателя КВ-1, пригодны для повторного использования, они не гнутся, как при вытаскивании лапчатым ломом.
Видео обзор подготавливается.
У нас вы можете купить костылевыдергиватель КВ-1
Сделайте заказ любым удобным для Вас способом:
Масса: | 5 кг |
Габариты: | 700x500x500 мм |
