Альбом чертежей для заказа запасных частей электропутевого инструмента и электроагрегатов, выпускаемых Калужским заводом транспортного машиностроения.
Калугатрансмаш, Калуга, 2004.
Титульный лист Альбома чертежей запасных частей путевого инструмента Калугатрансмаш

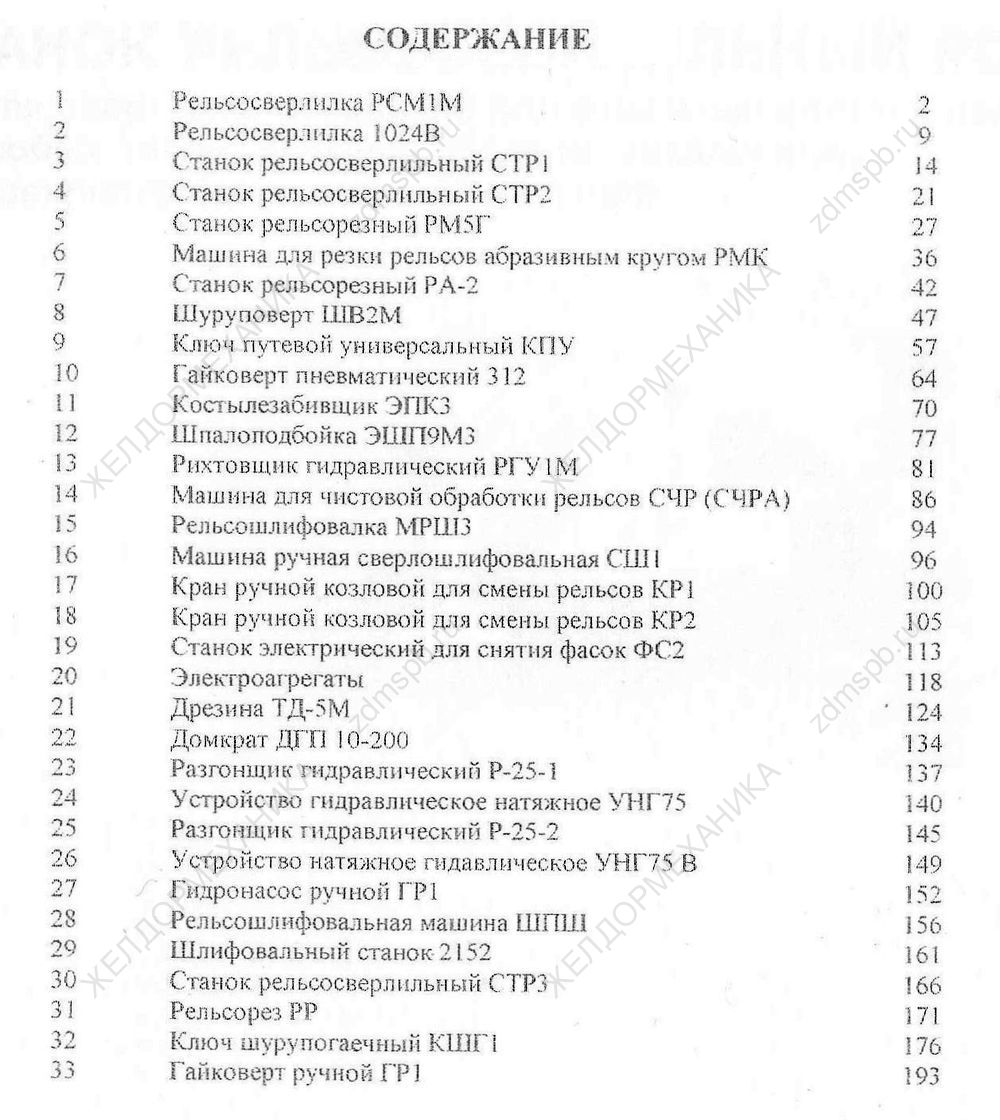

Стр.1 Содержание

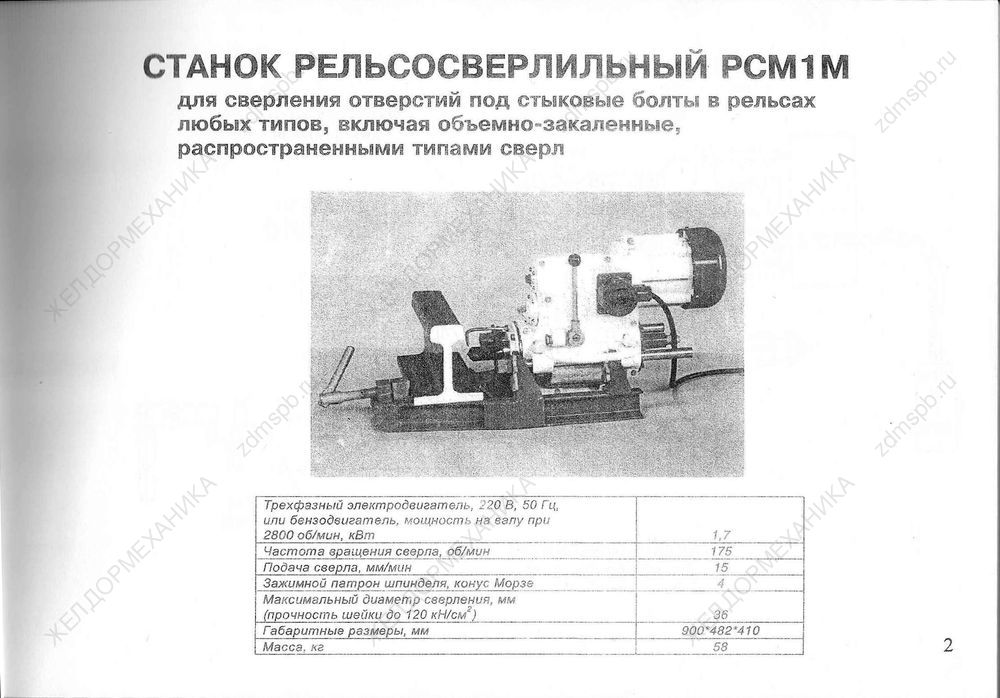

Стр. 2 Станок рельсосверлильный РСМ1М

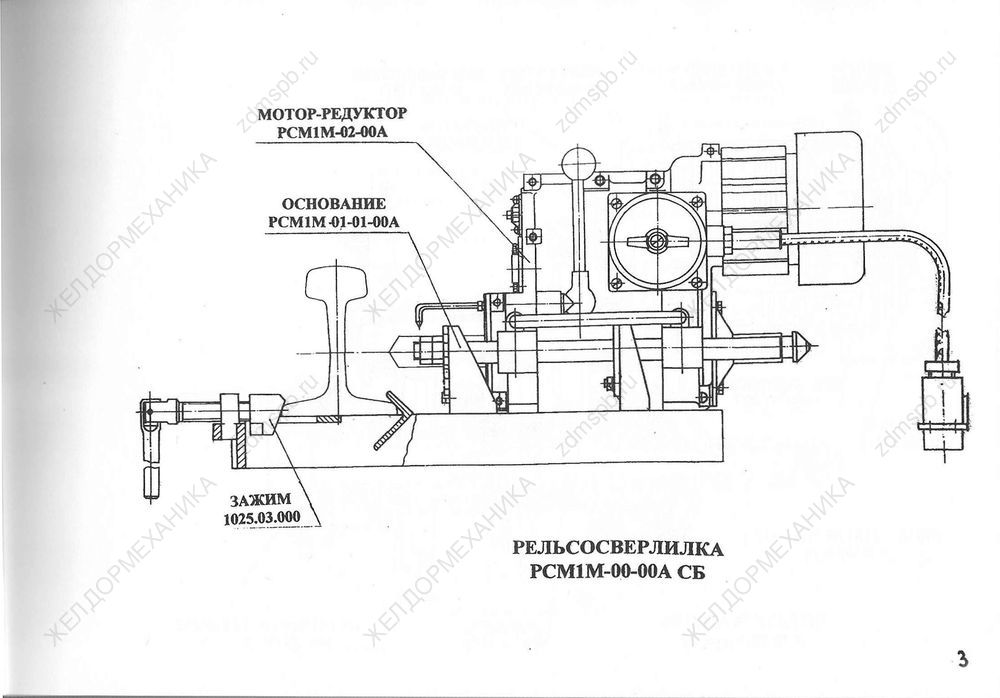

Стр. 3 Чертеж Рельсосверлилка РСМ1М-00-00А СБ

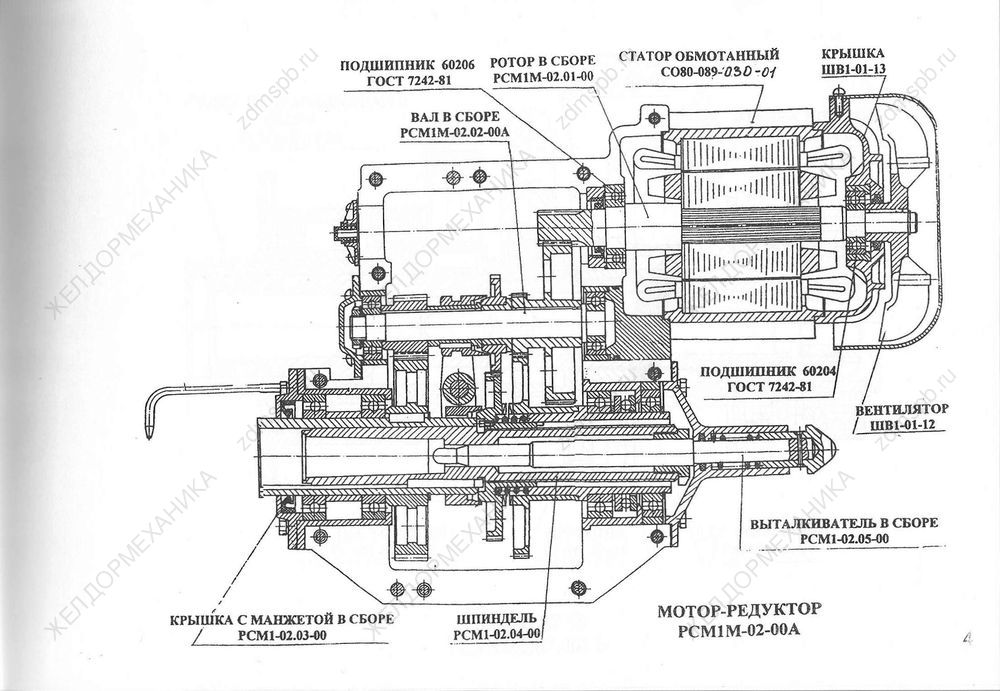

Стр. 4 Чертеж Мотор-редуктор РСМ1М-02-00А

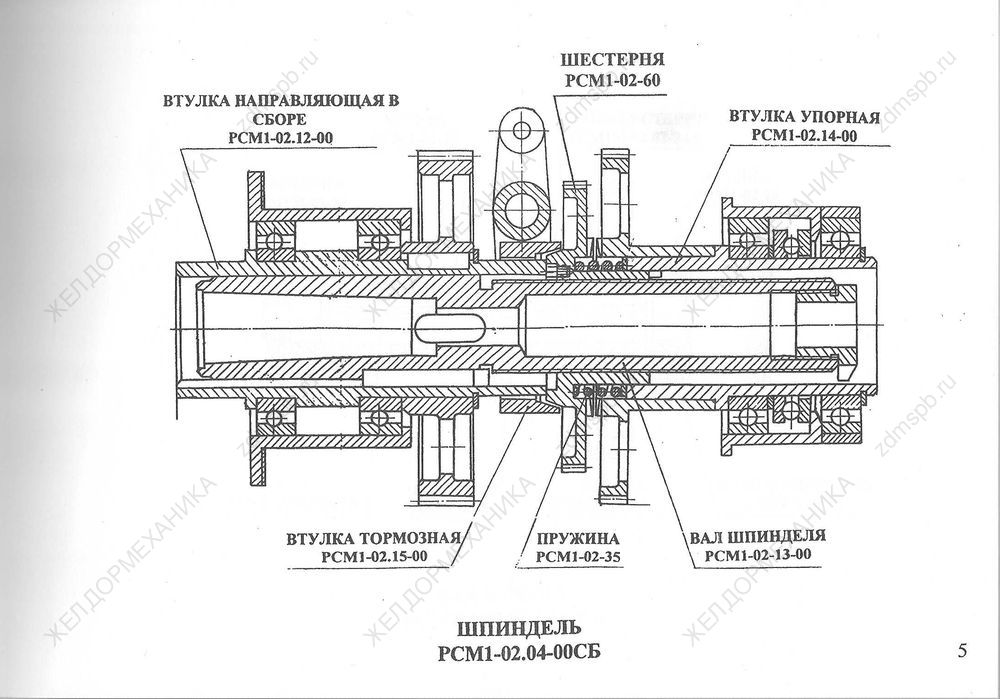

Стр. 5 Чертеж Шпиндель РСМ1-02.04-00СБ

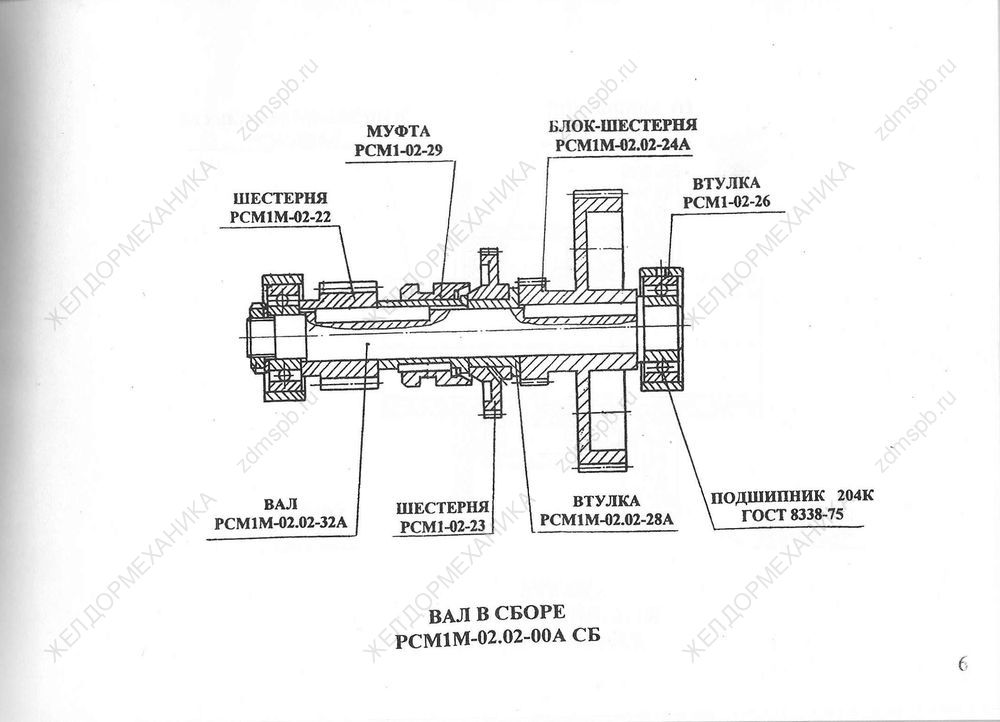

Стр. 6 Чертеж Вал с сборе РСМ1М-02.02-00А СБ

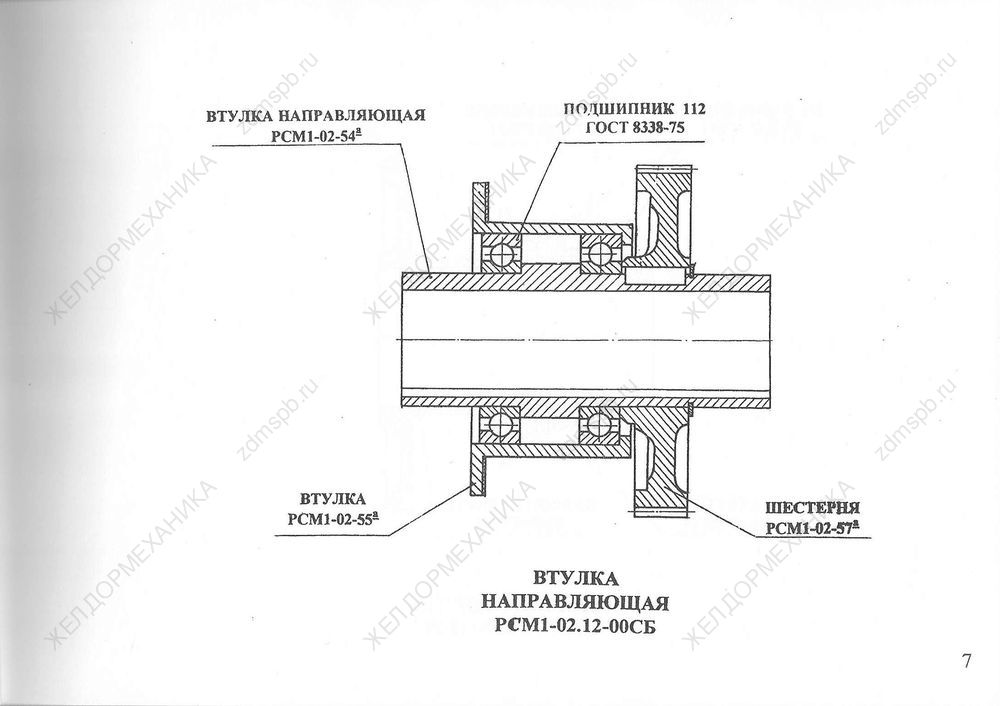

Стр. 7 Чертеж Втулка направляющая РСМ1-02.12-00СБ

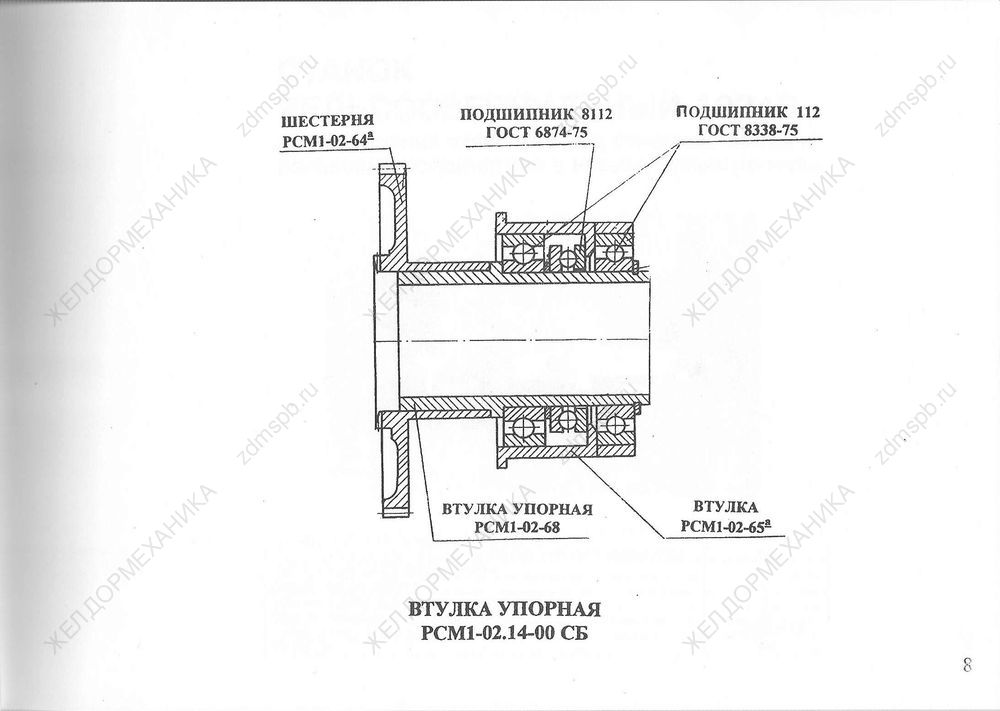

Стр. 8 Чертеж Втулка упорная РСМ1-02.14-00СБ

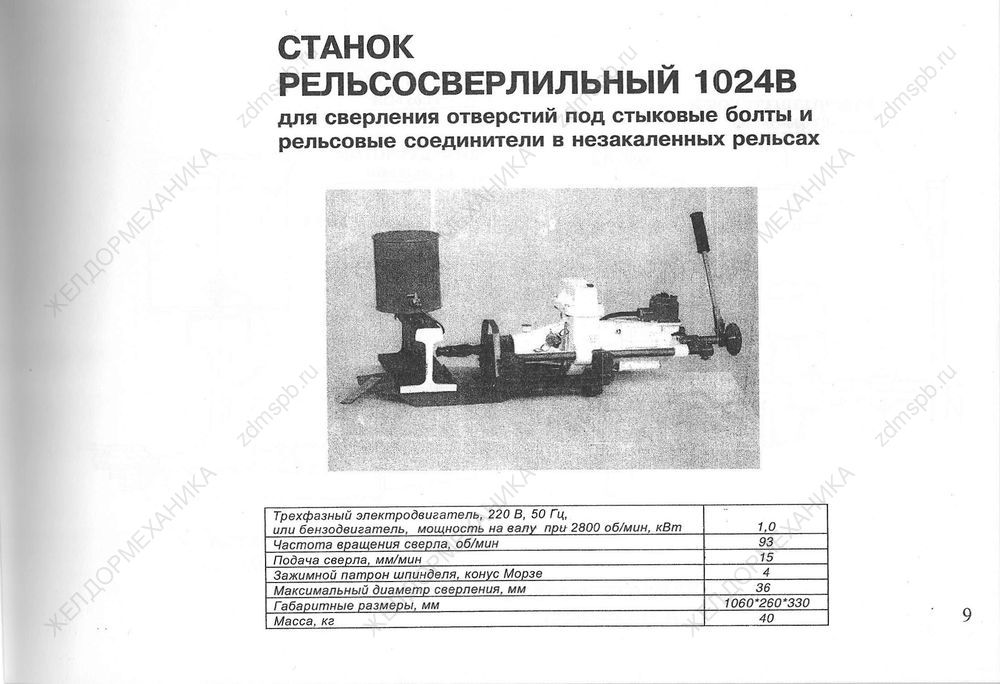

Стр. 9 Станок рельсосверлильный 1024В

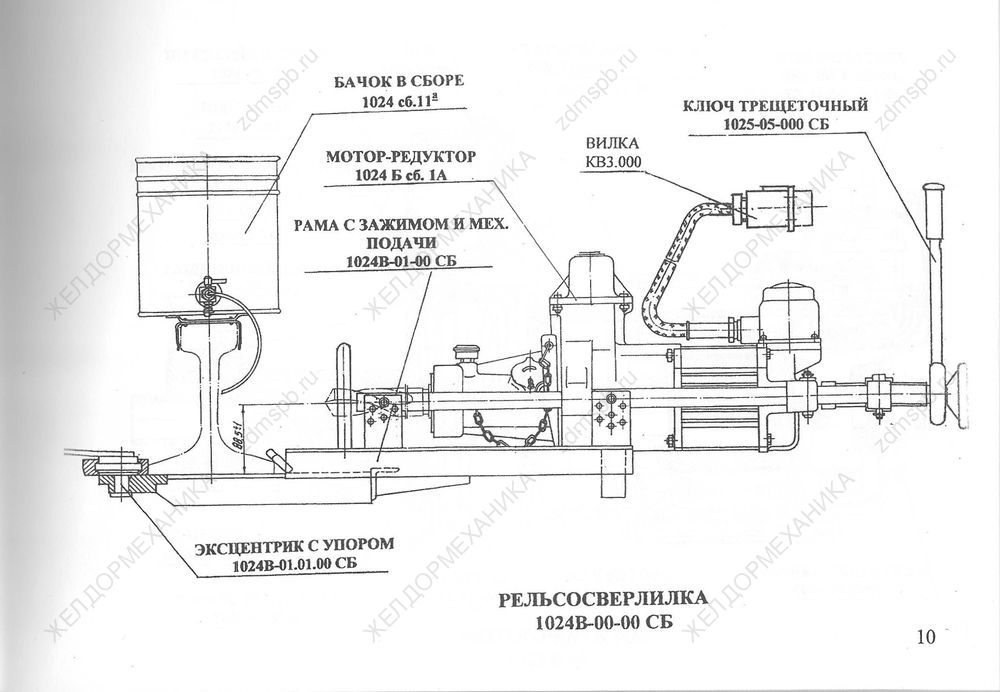

Стр. 10 Чертеж Рельсосверлилка 1024В-00-00СБ

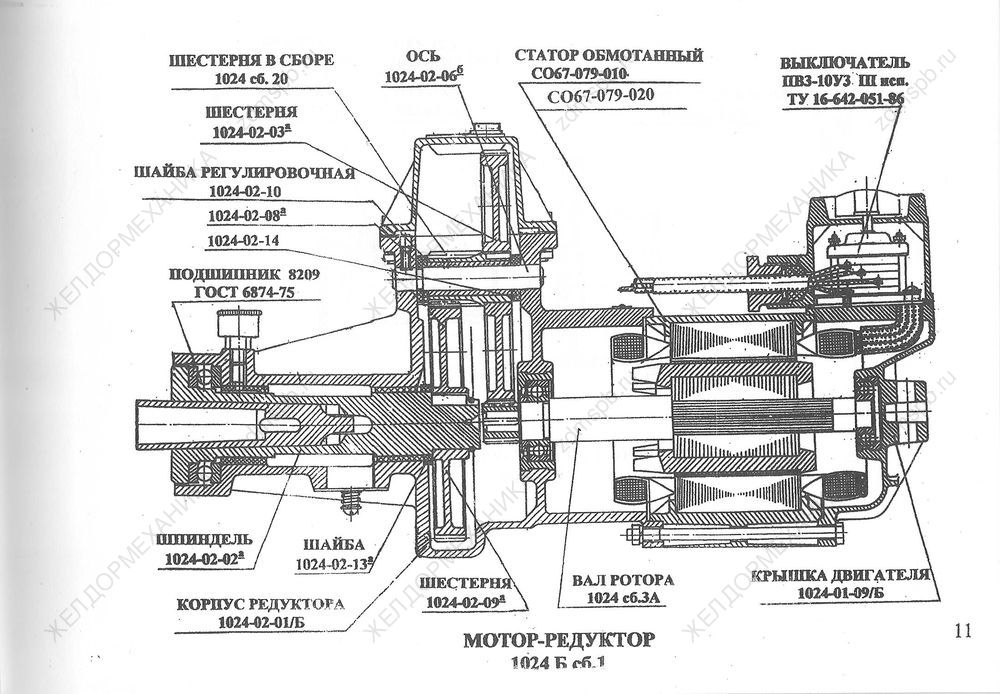

Стр. 11 Чертеж Мотор-редуктор 1024Б СБ.1

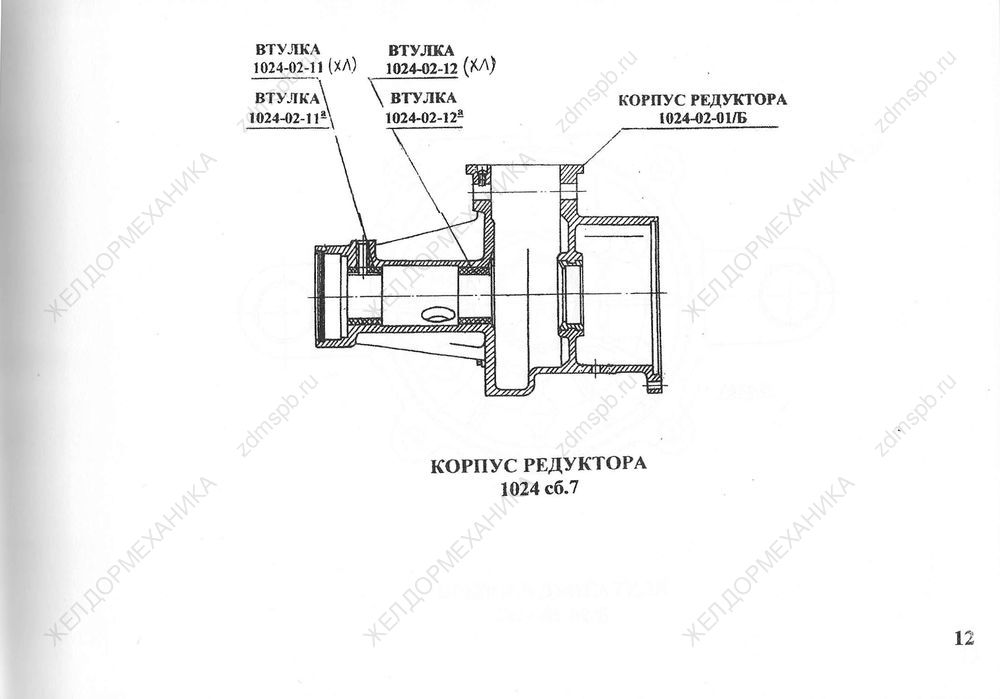

Стр. 12 Чертеж Корпус редуктора 1024СБ.7

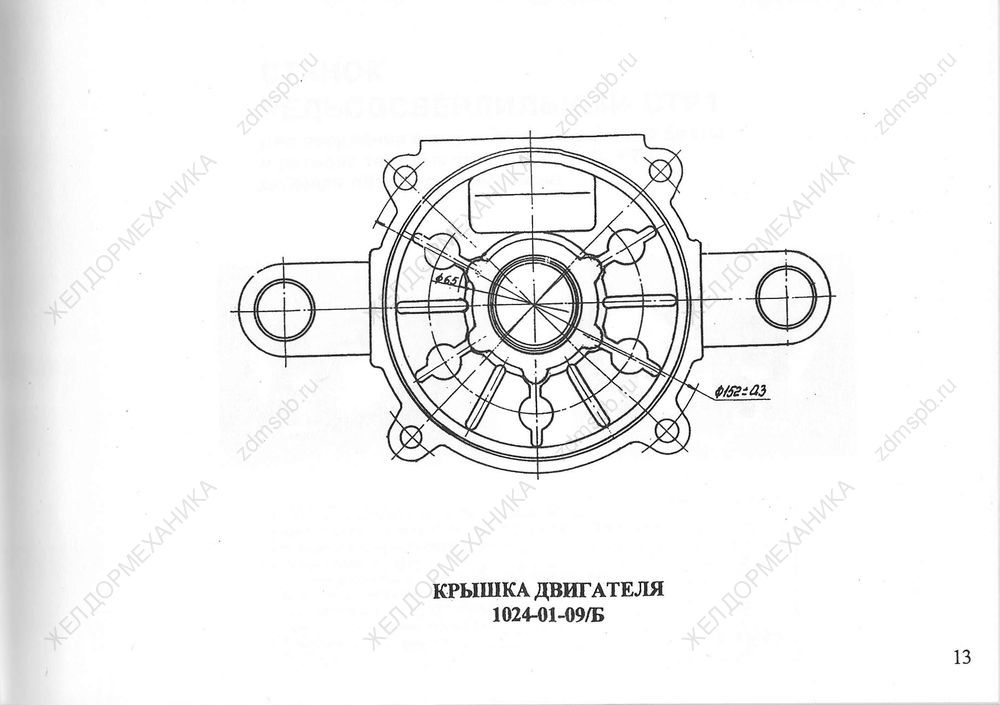

Стр. 13 Чертеж Крышка двигателя 1024-01-09/Б

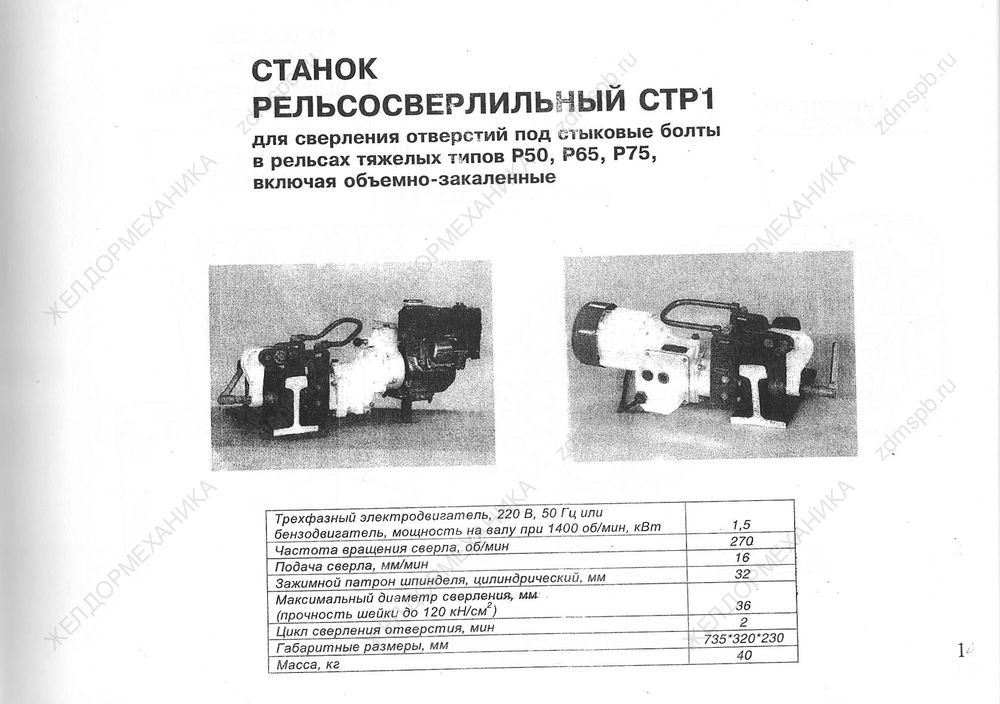

Стр. 14 Станок рельсосверлильный СТР1

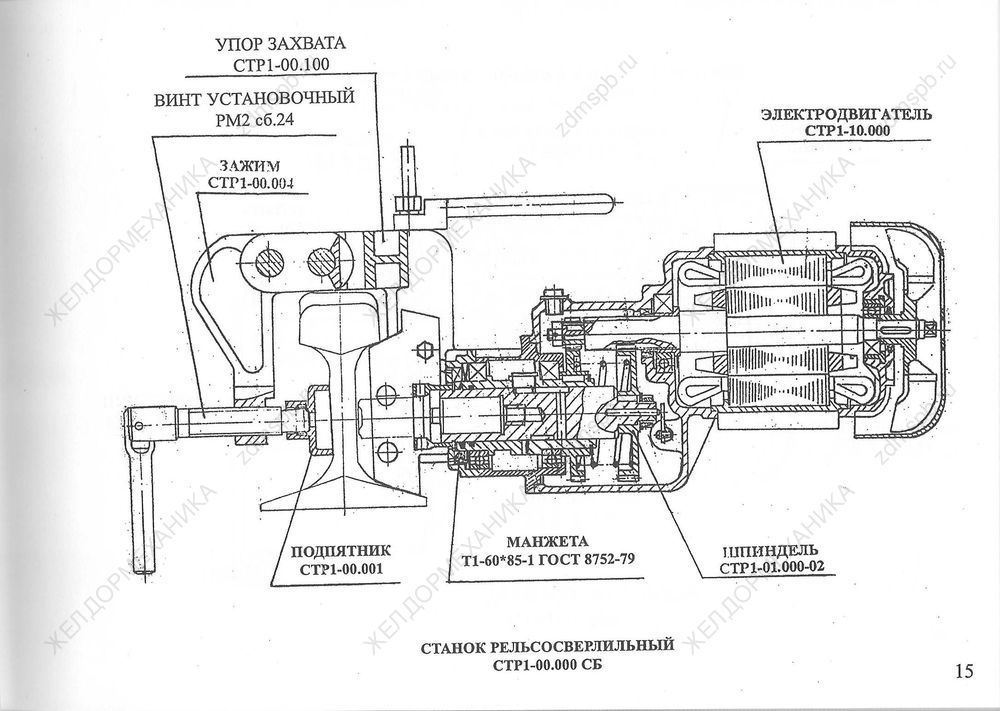

Стр. 15 Чертеж Станок рельсосверлильный СТР1-00.000СБ

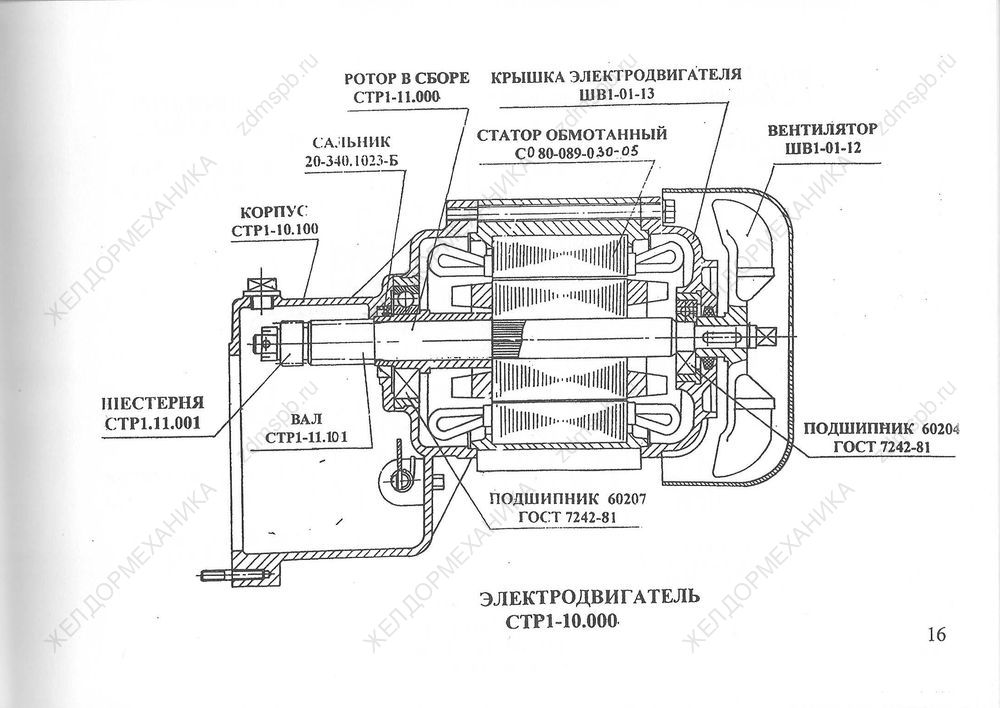

Стр. 16 Чертеж Электродвигатель СТР1-10.000

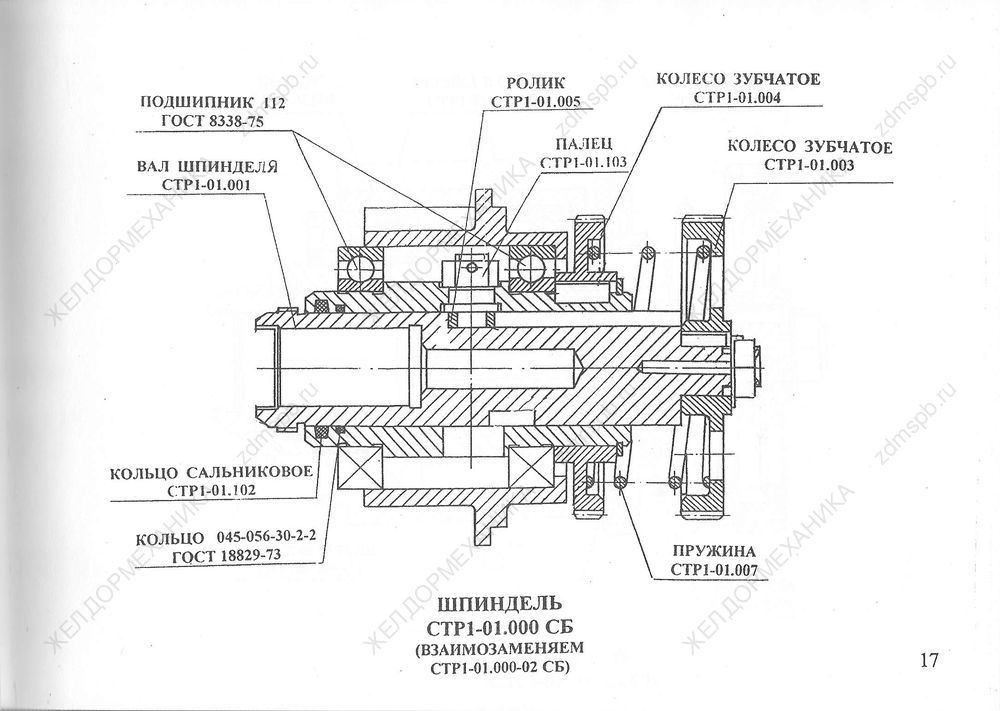

Стр. 17 Чертеж Шпиндель СТР1-01.000СБ (взаимозаменяем СТР1-01.000-02СБ)

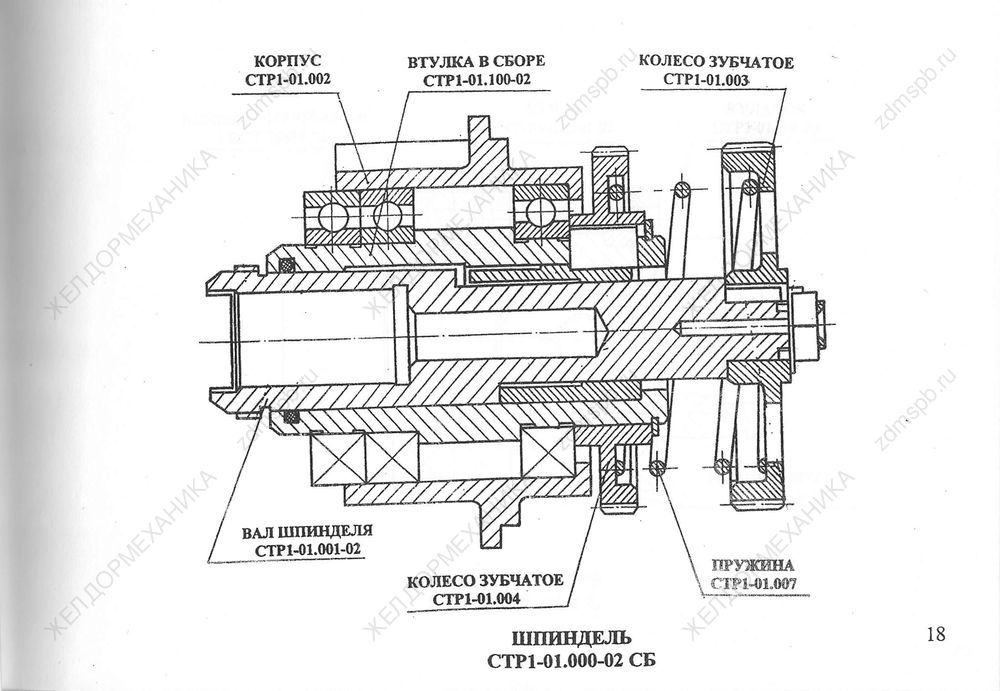

Стр. 18 Чертеж Шпиндель СТР1-01.000-02СБ

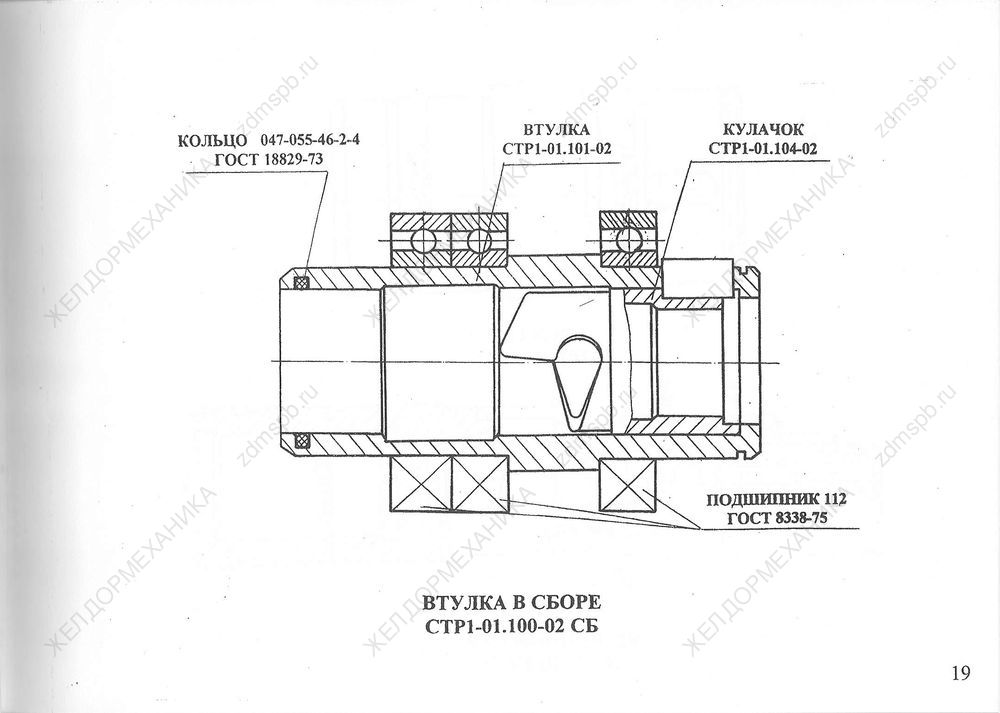

Стр. 19 Чертеж Втулка в сборе СТР1-01.100-02СБ

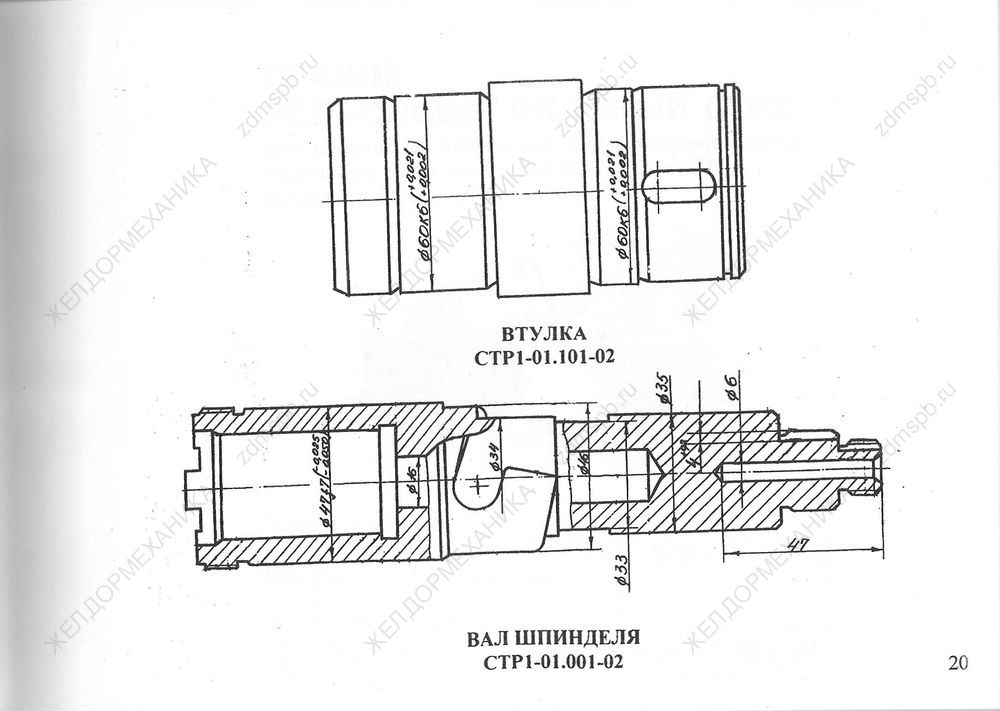

Стр. 20 Чертеж Вал шпинделя СТР1-01.001-02

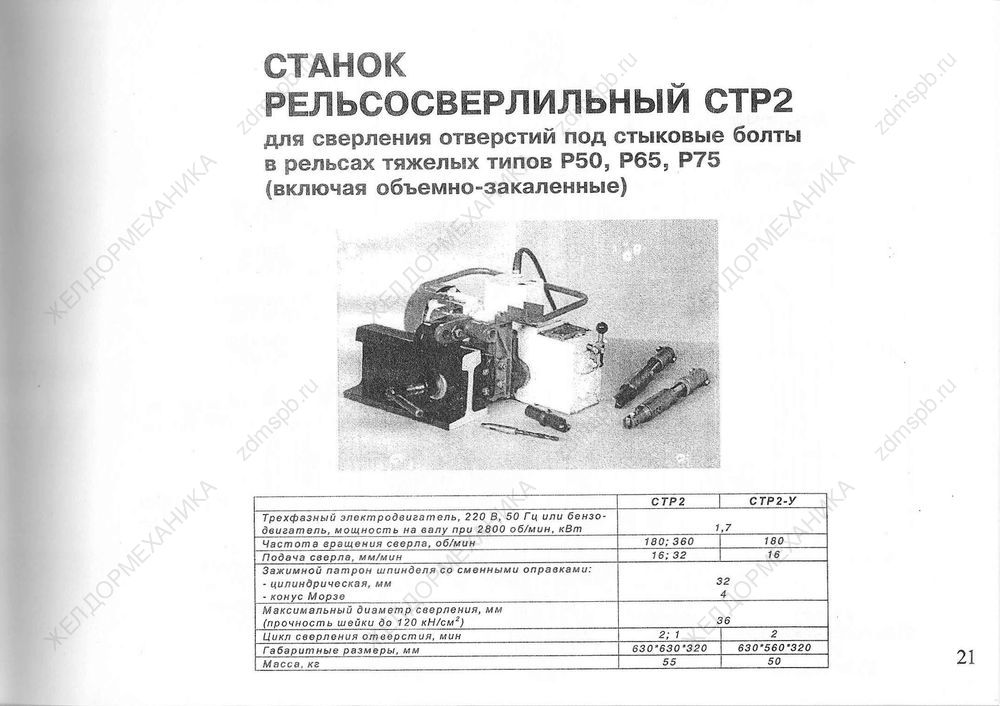

Стр. 21 Станок рельсосверлильный СТР2

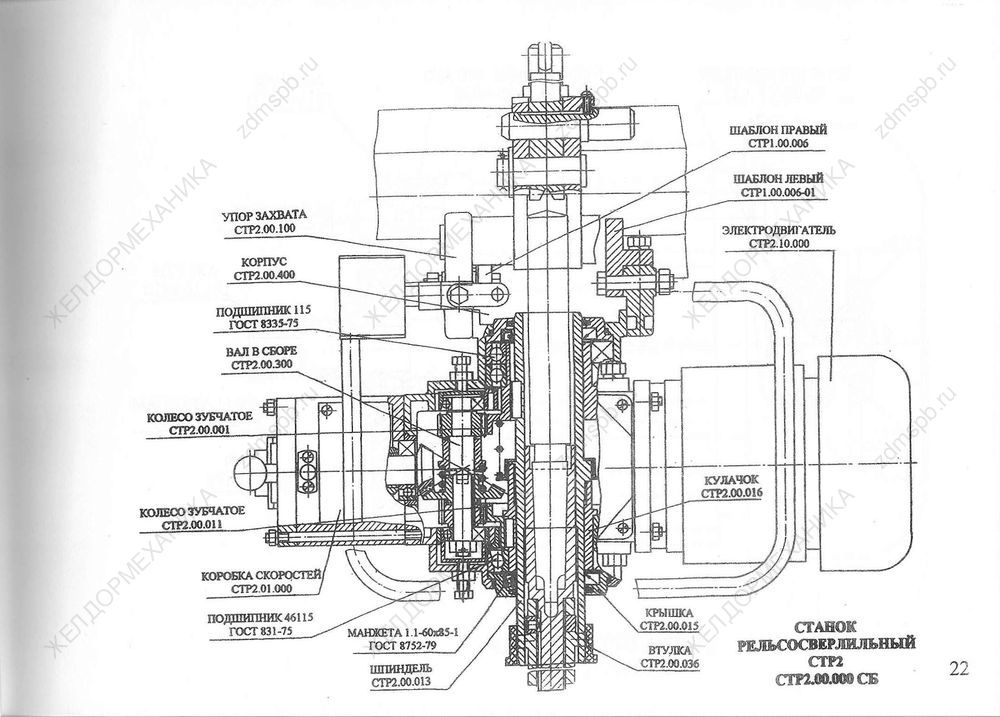

Стр. 22 Чертеж Станок рельсосверлильный СТР2 СТР2.00.000СБ

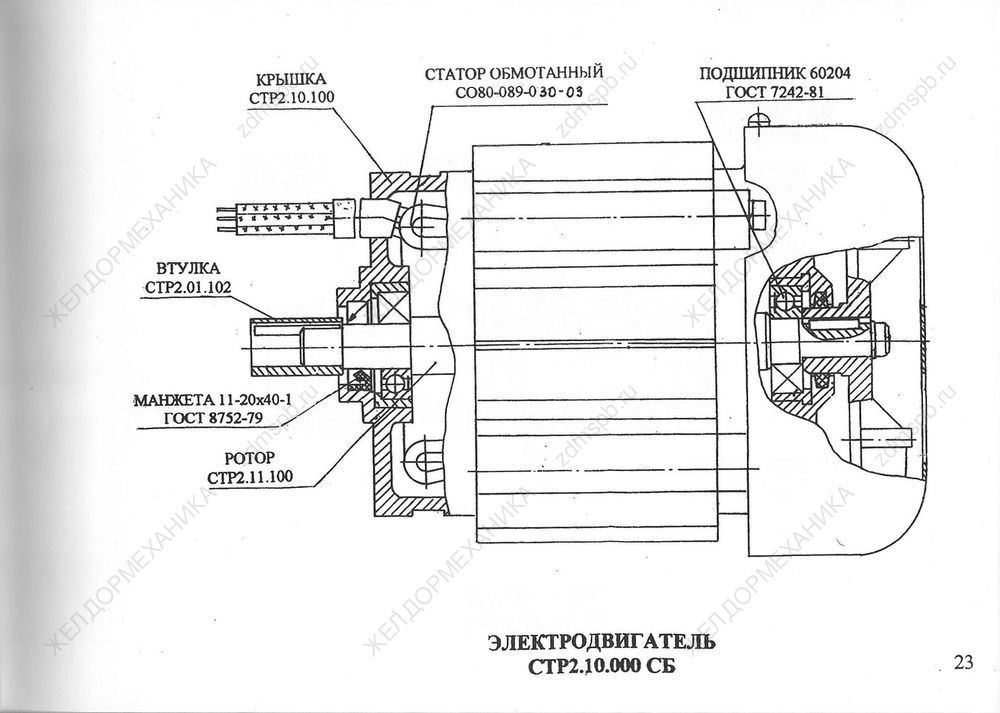

Стр. 23 Чертеж Электродвигатель СТР2.10.000СБ

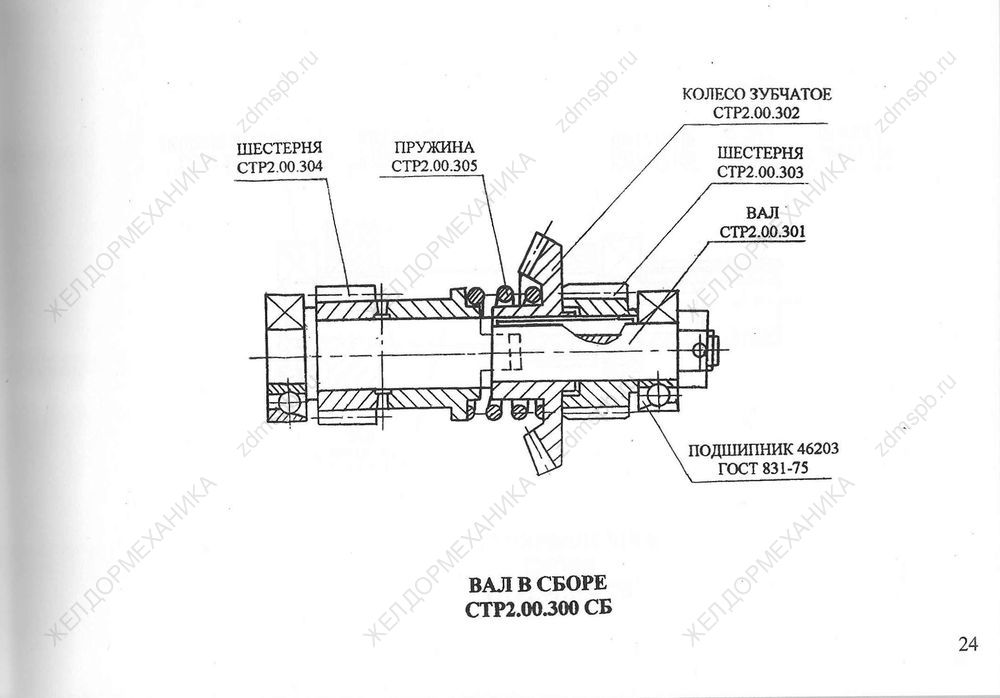

Стр. 24 Чертеж Вал в сборе СТР2.00.300СБ

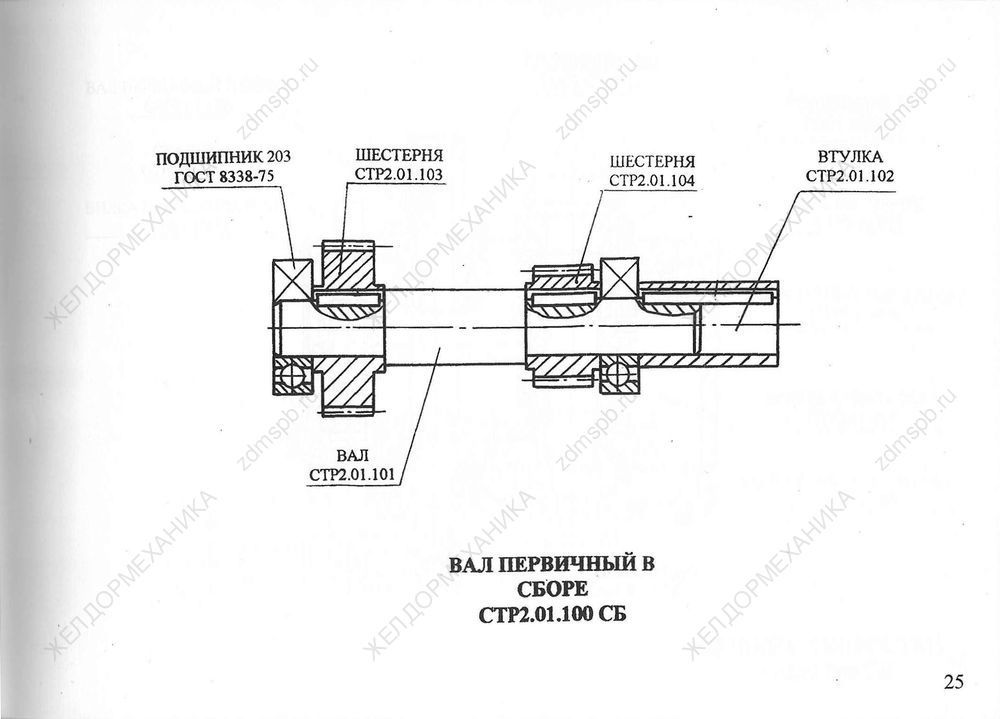

Стр. 25 Чертеж Вал первичный в сборе СТР2.01.100СБ

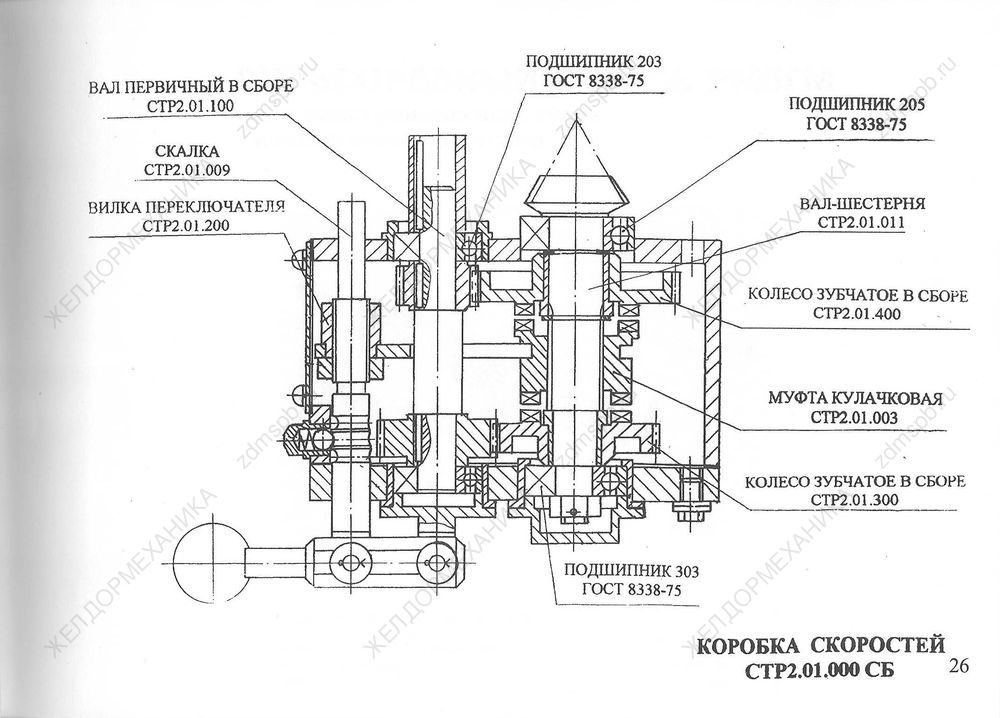

Стр. 26 Чертеж Коробка скоростей СТР2.01.000СБ

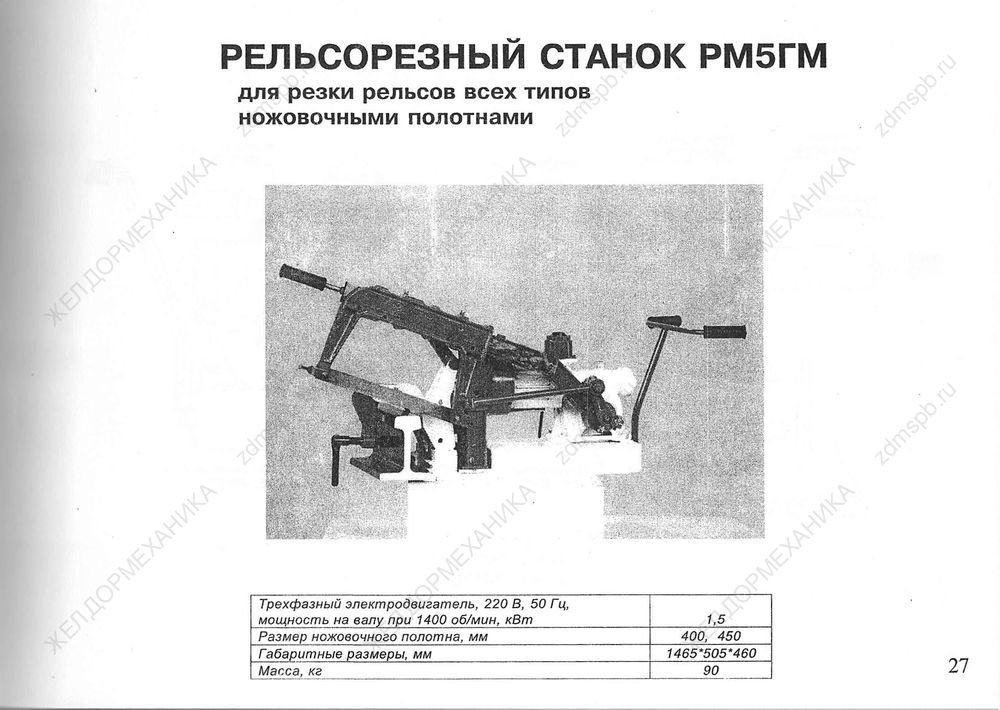

Стр. 27 Рельсорезный станок РМ5ГМ

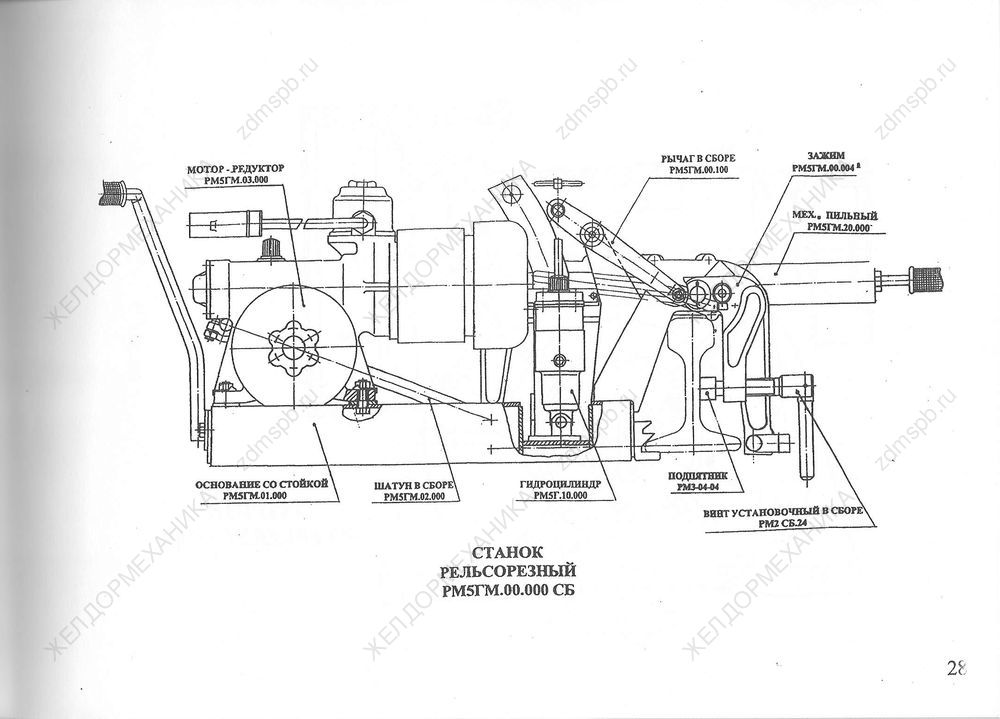

Стр. 28 Чертеж Станок рельсорезный РМ5ГМ.00.000СБ

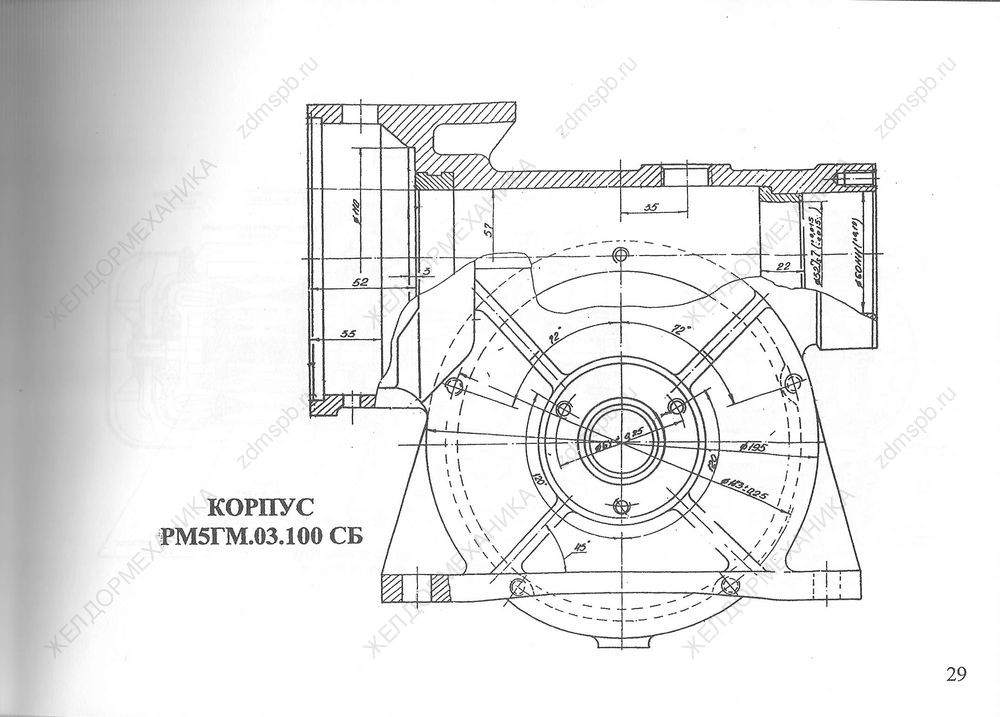

Стр. 29 Чертеж Корпус РМ5ГМ.03.100СБ

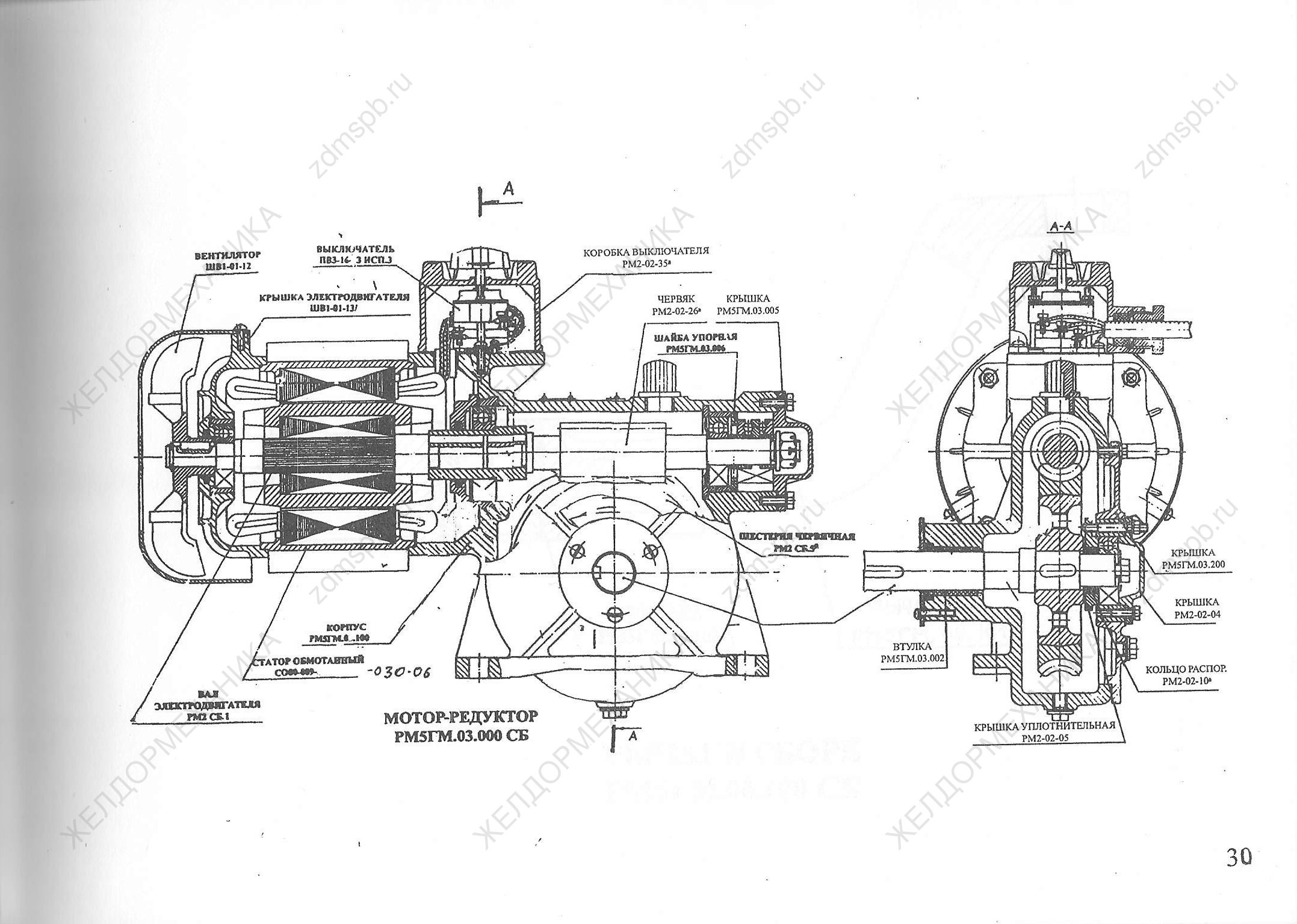

Стр. 30 Чертеж Мотор-редуктор РМ5ГМ.03.000СБ

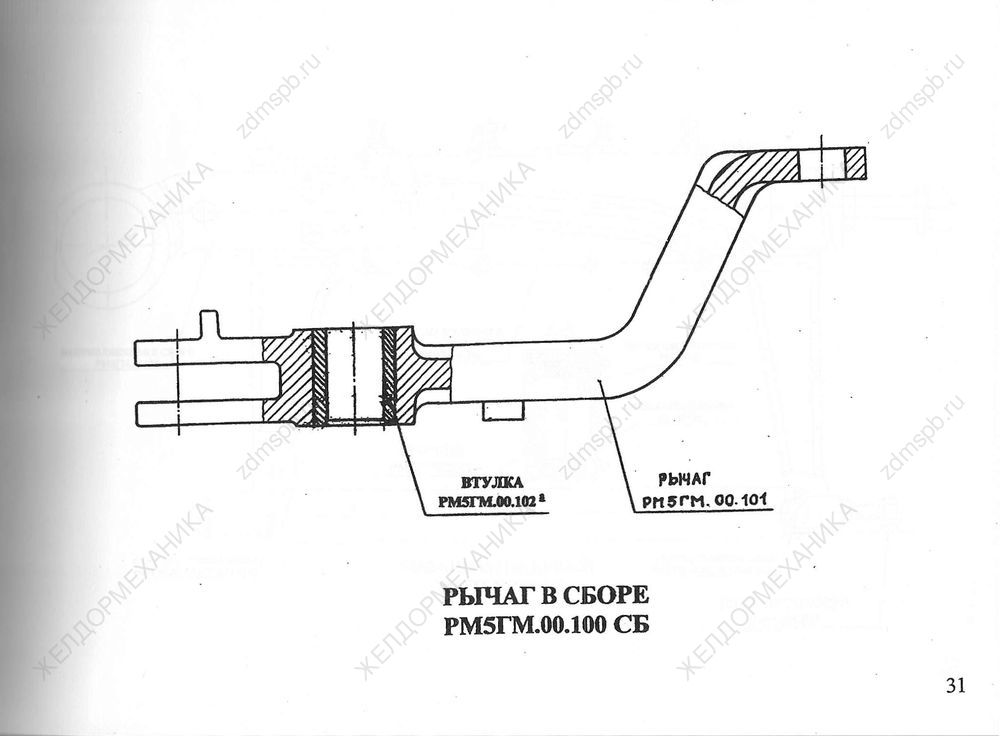

Стр. 31 Чертеж Рычаг в сборе РМ5ГМ.00.100СБ

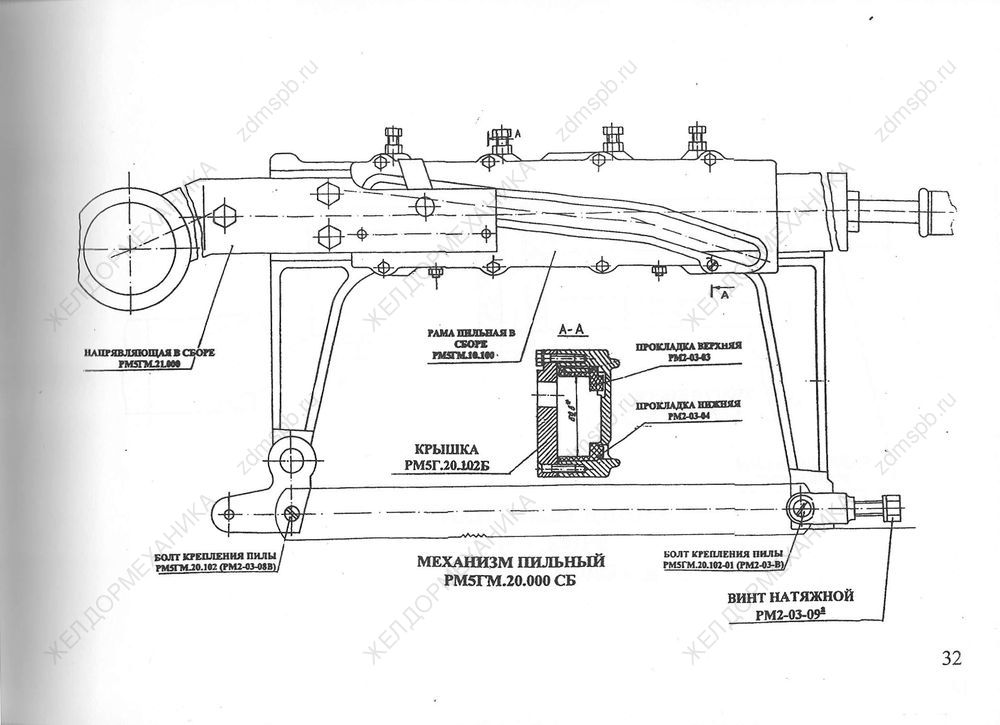

Стр. 32 Чертеж Механизм пильный РМ5ГМ.20.000СБ

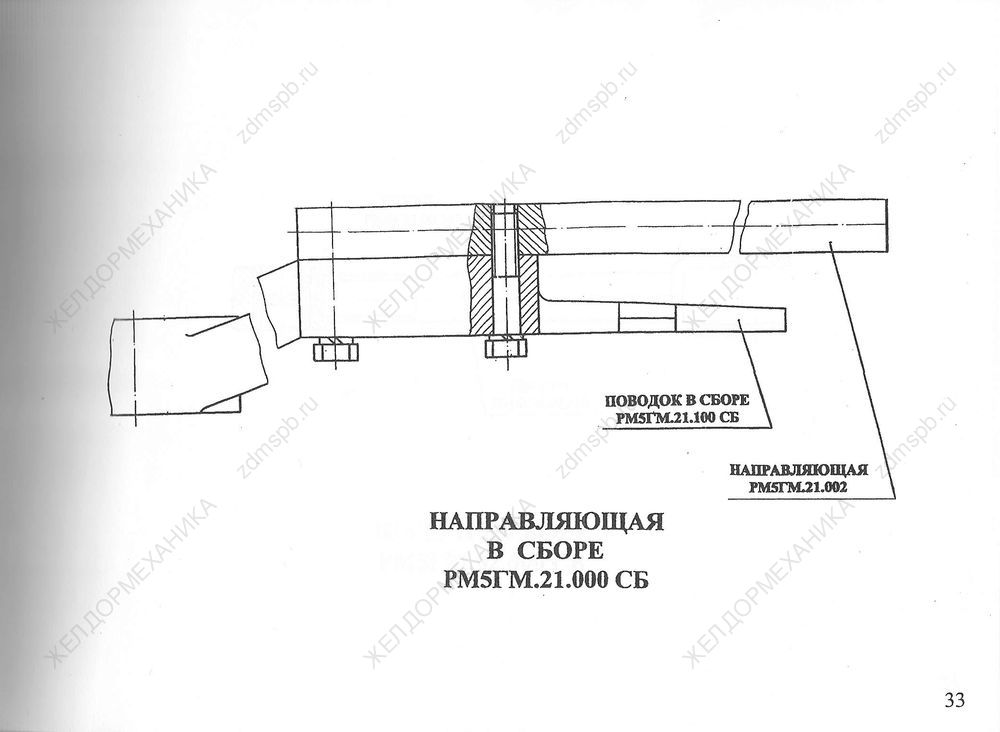

Стр. 33 Чертеж Направляющая в сборе РМ5ГМ.21.000СБ

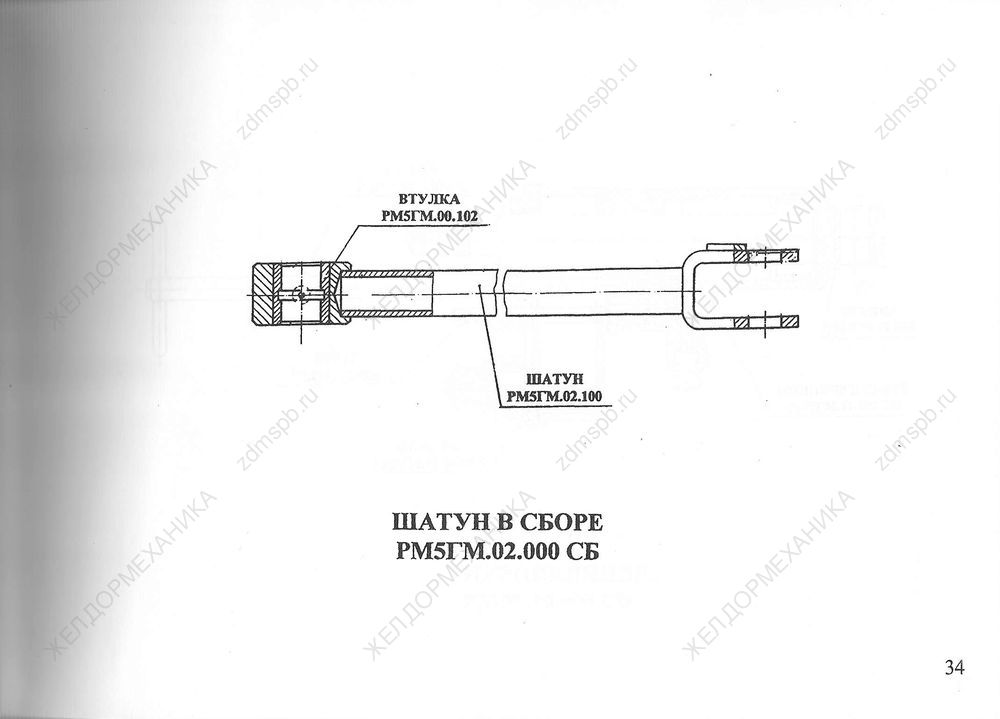

Стр. 34 Чертеж Шатун в сборе РМ5ГМ.02.000СБ

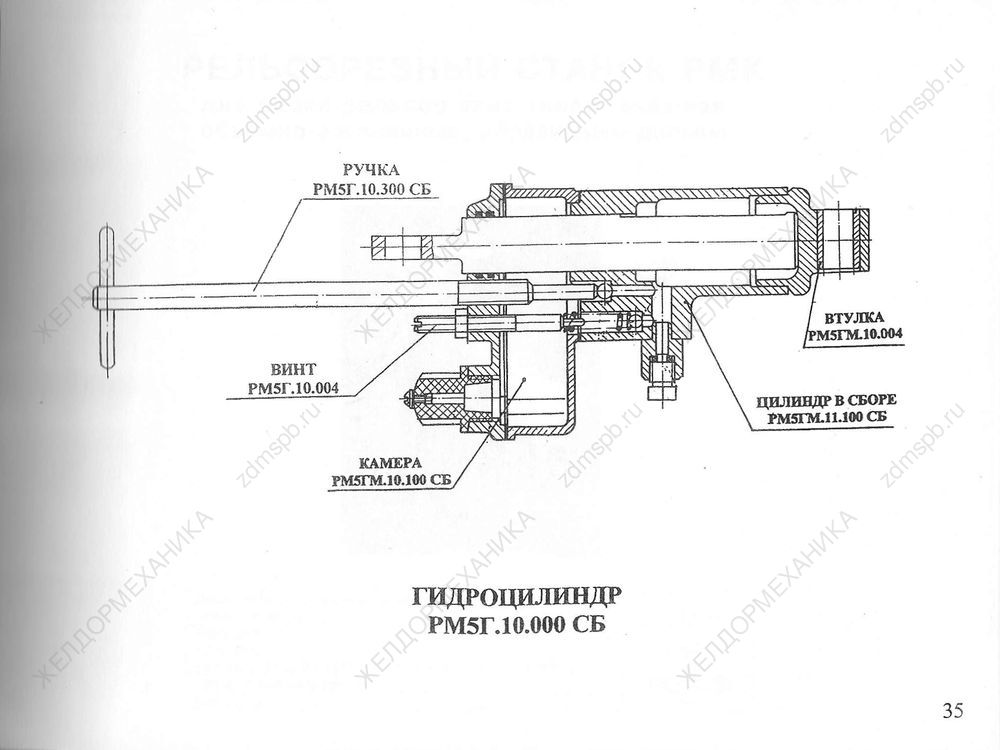

Стр. 35 Чертеж Гидроцилиндр РМ5ГМ.10.000СБ

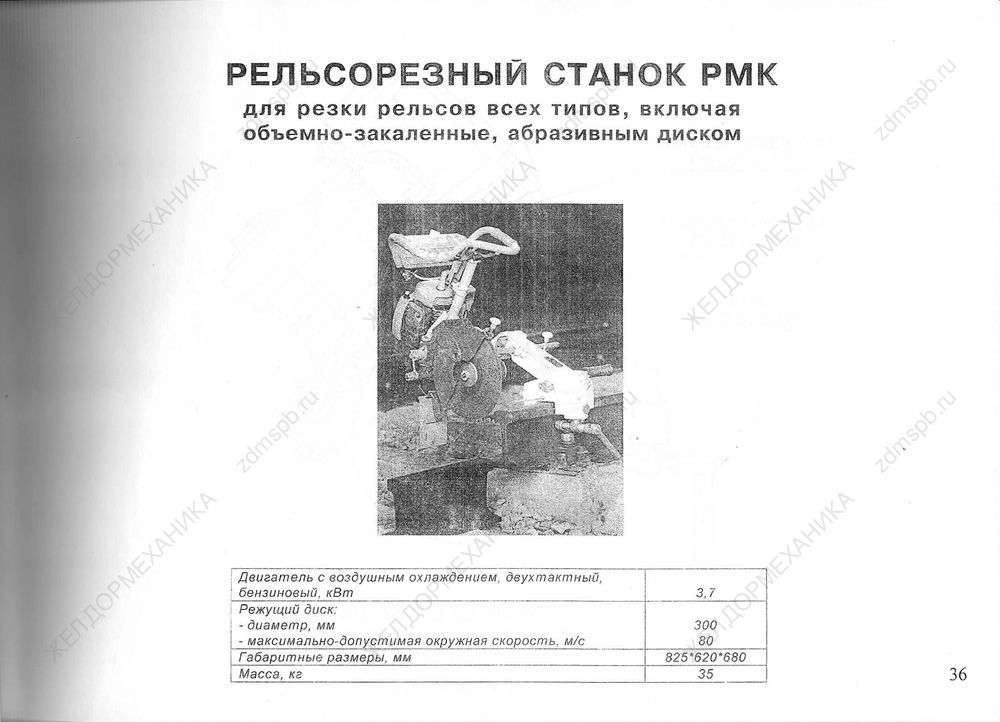

Стр. 36 Рельсорезный станок РМК

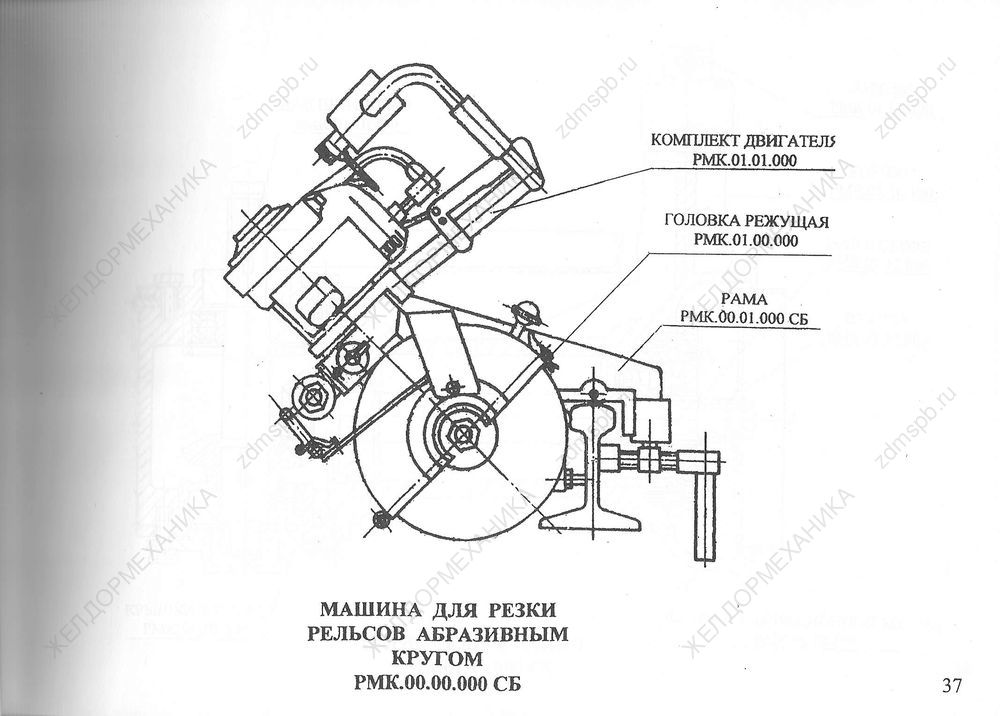

Стр. 37 Чертеж Машина для резки рельсов абразивным кругом РМК.00.00.000СБ

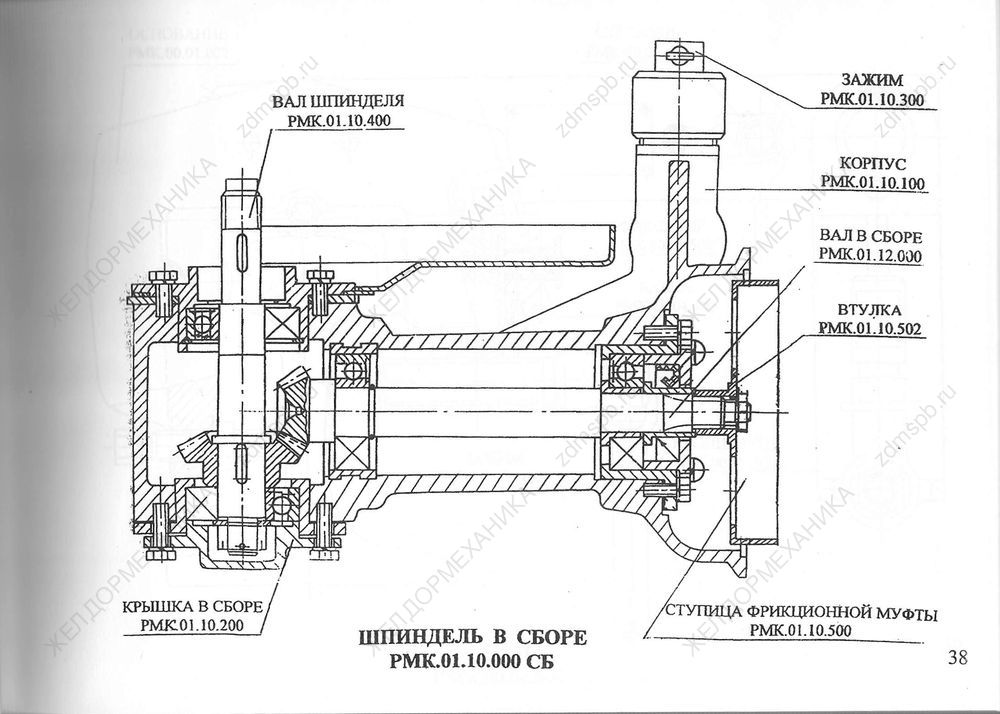

Стр. 38 Чертеж Шпиндель в сборе РМК.01.10.000СБ

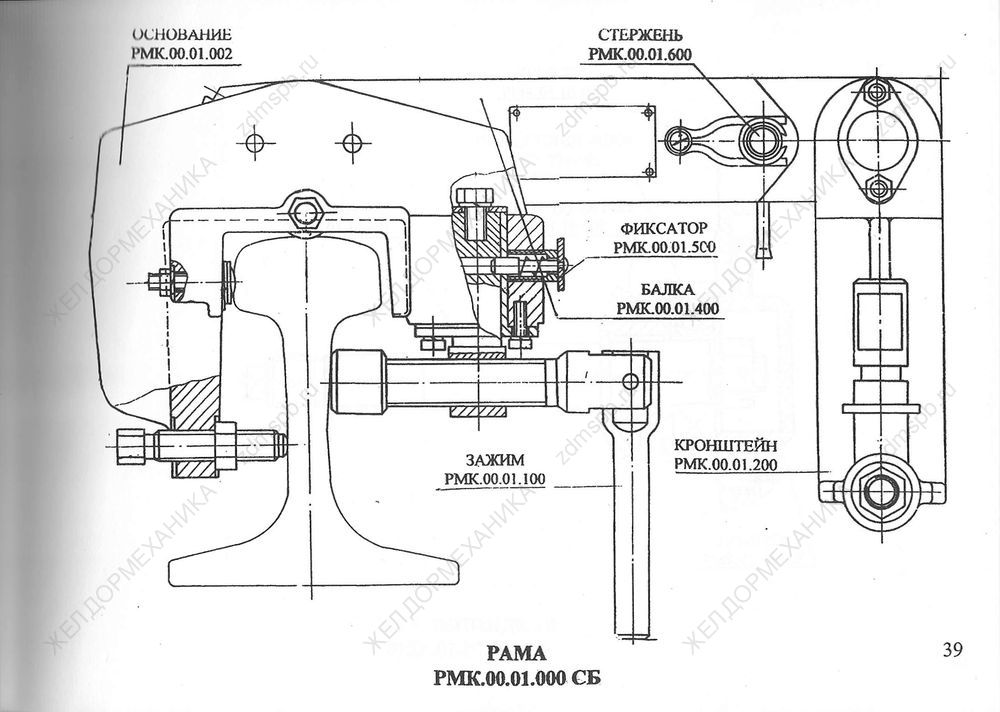

Стр. 39 Чертеж Рама РМК.00.01.000СБ

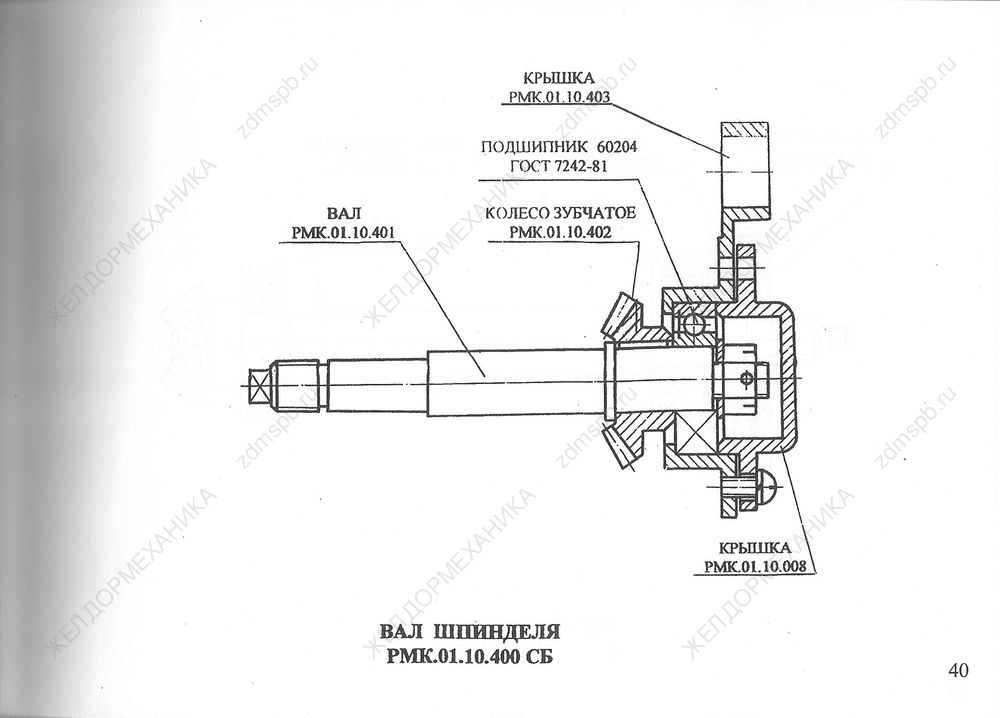

Стр. 40 Чертеж Вал шпинделя РМК.01.10.400СБ

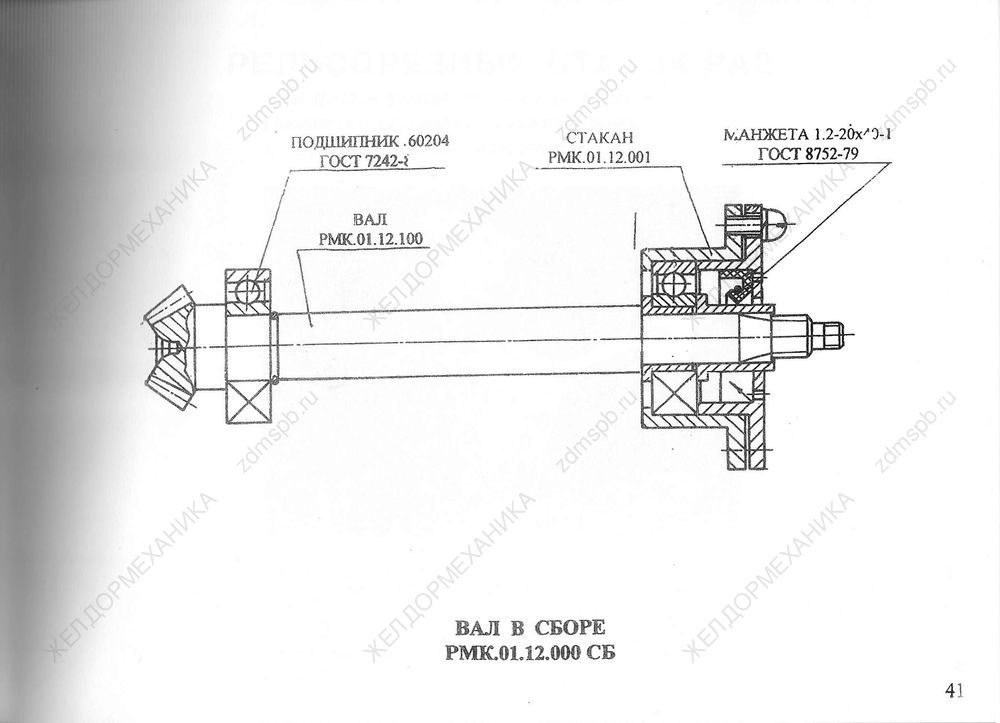

Стр. 41 Чертеж Вал в сборе РМК.01.12.000СБ

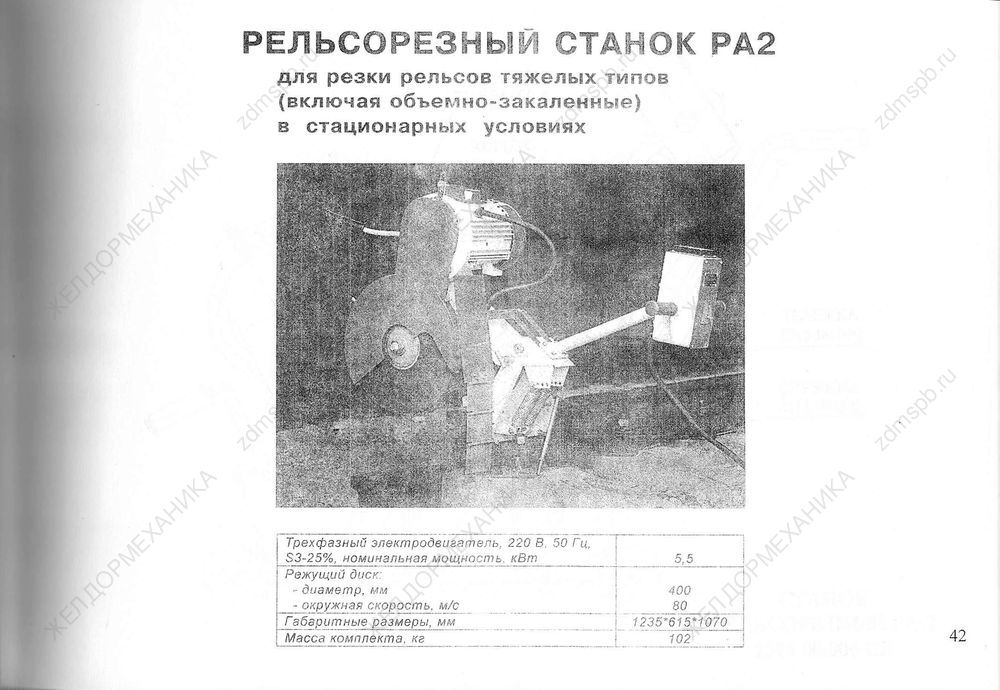

Стр. 42 Рельсорезный станок РА2

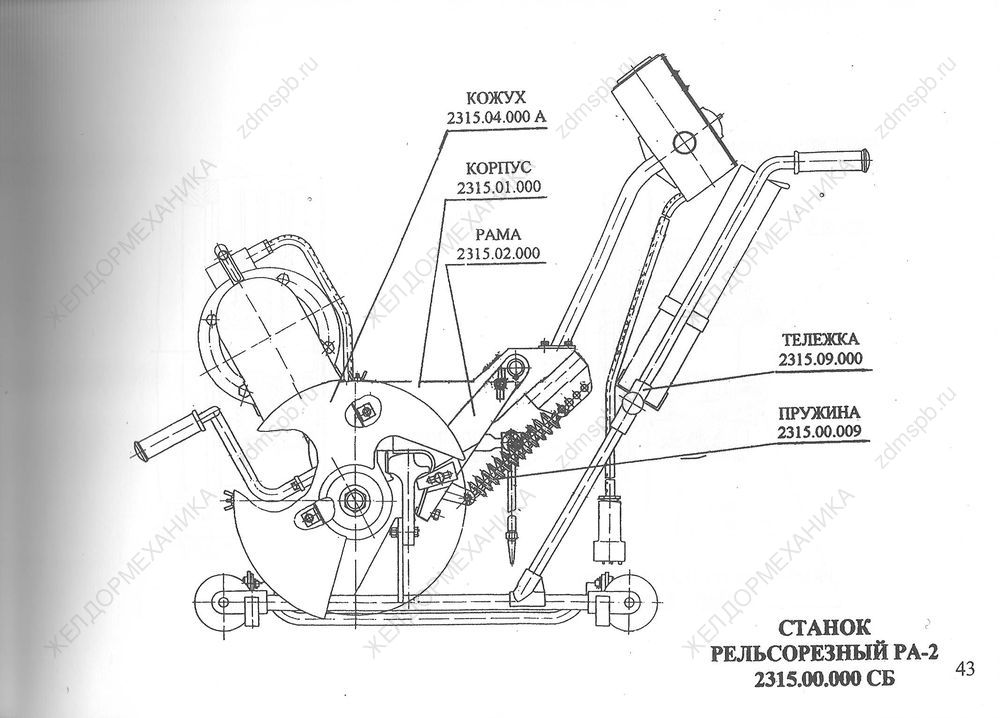

Стр. 43 Чертеж Станок рельсорезный РА-2 2315.00.000СБ

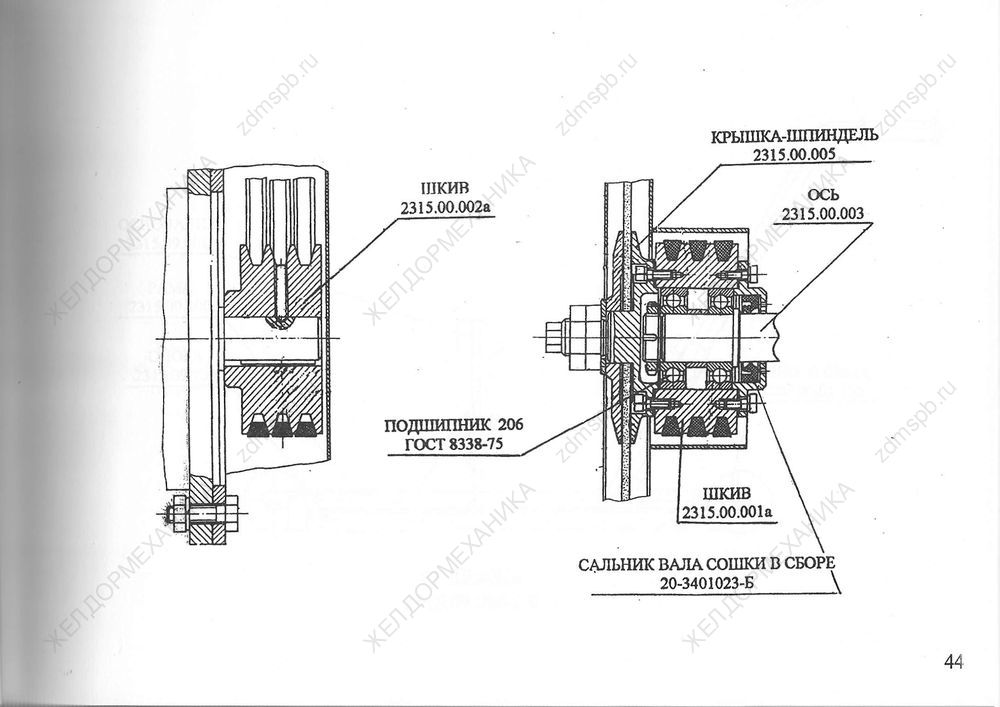

Стр. 44 Чертеж Детали привода

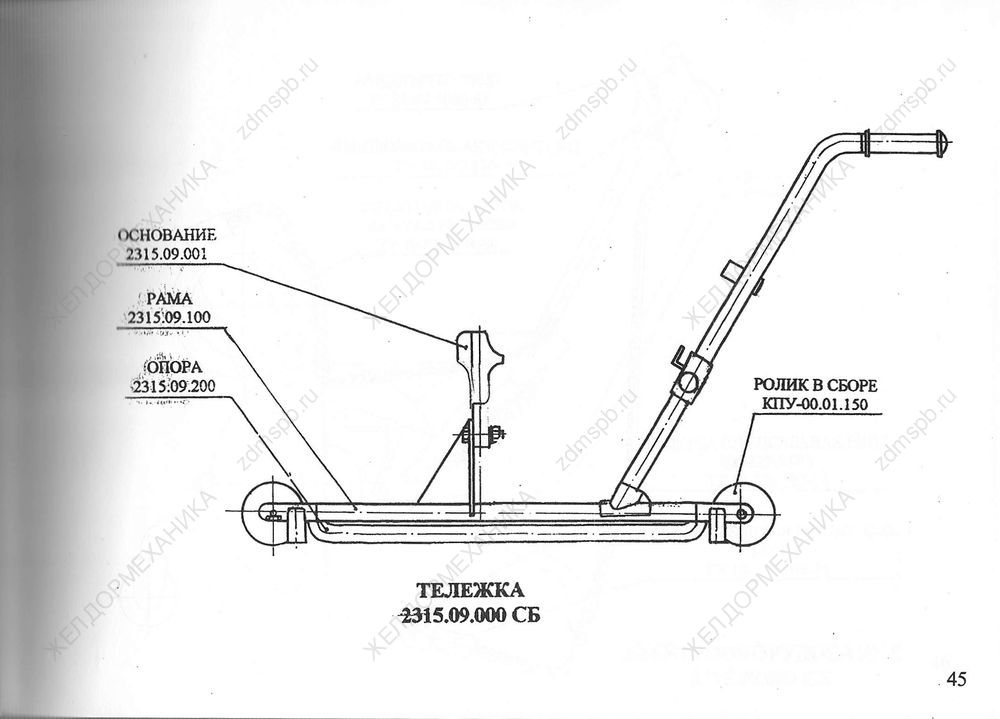

Стр. 45 Чертеж Тележка 2315.09.000СБ

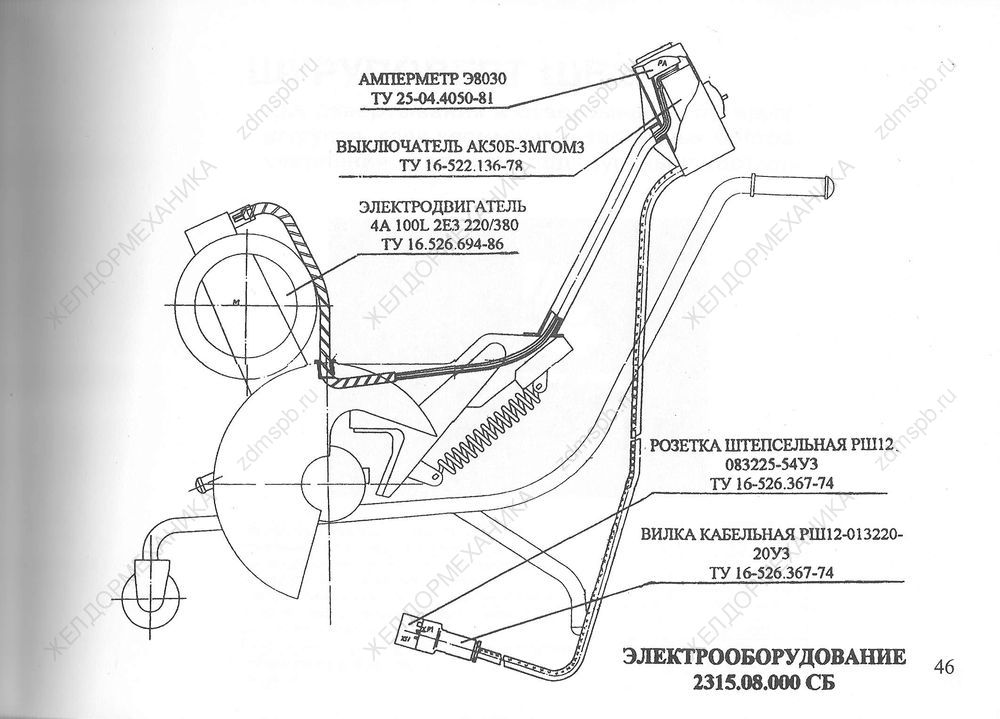

Стр. 46 Чертеж Электрооборудование 2315.08.000СБ

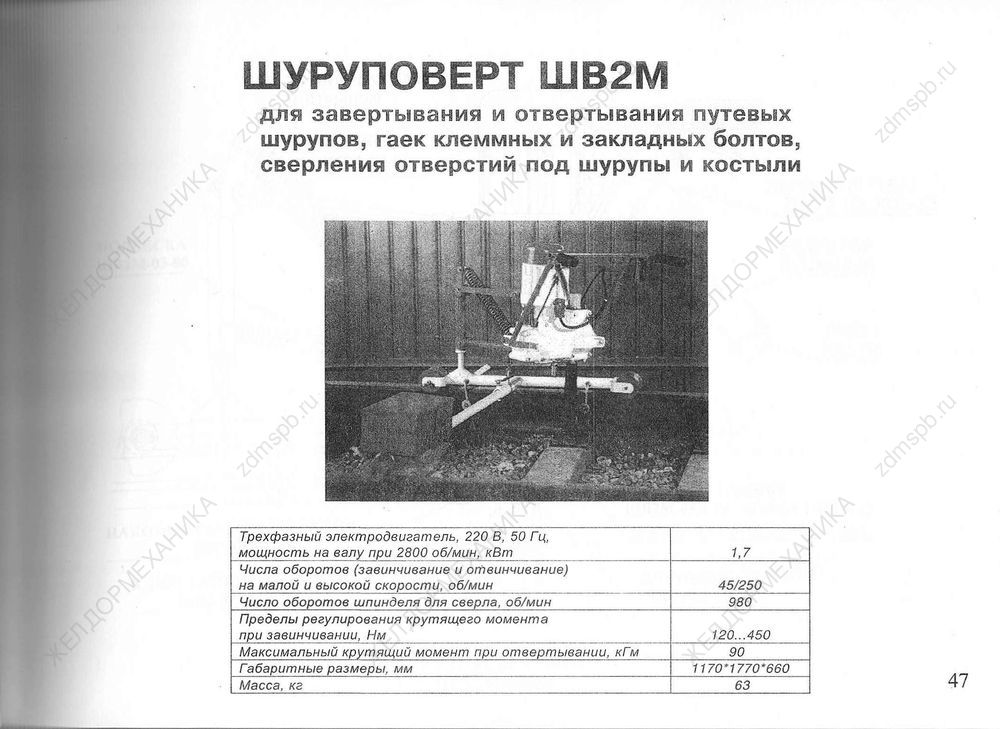

Стр. 47 Шуруповерт ШВ2М

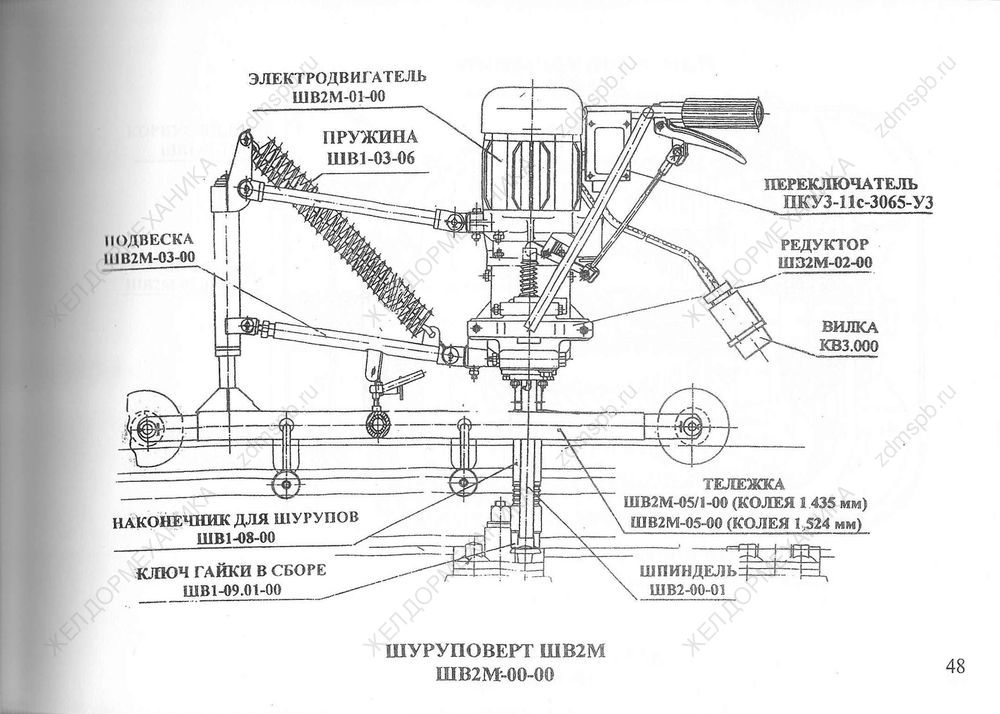

Стр. 48 Чертеж Шуруповерт ШВ2М ШВ2М-00-00

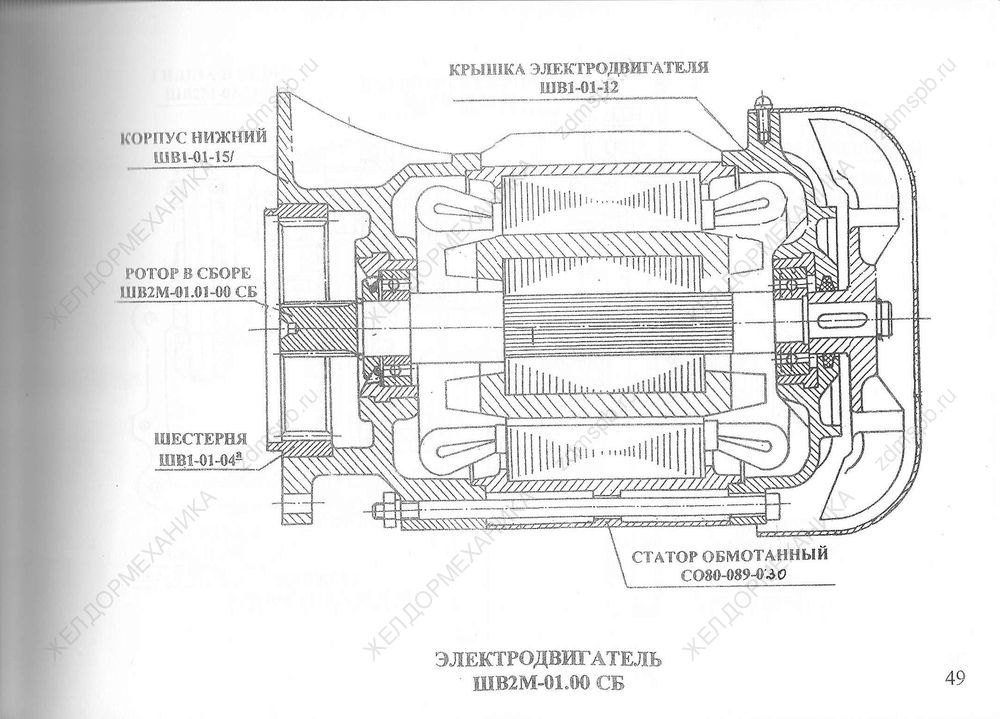

Стр. 49 Чертеж Электродвигатель ШВ2М-01.00СБ

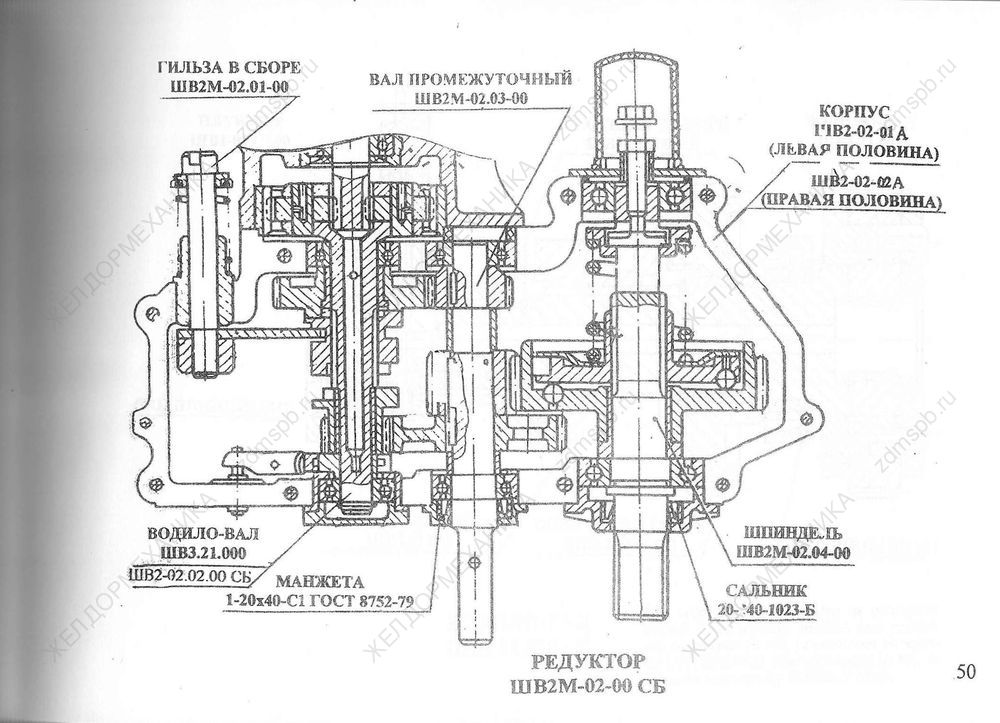

Стр. 50 Чертеж Редуктор ШВ2М-02-00СБ

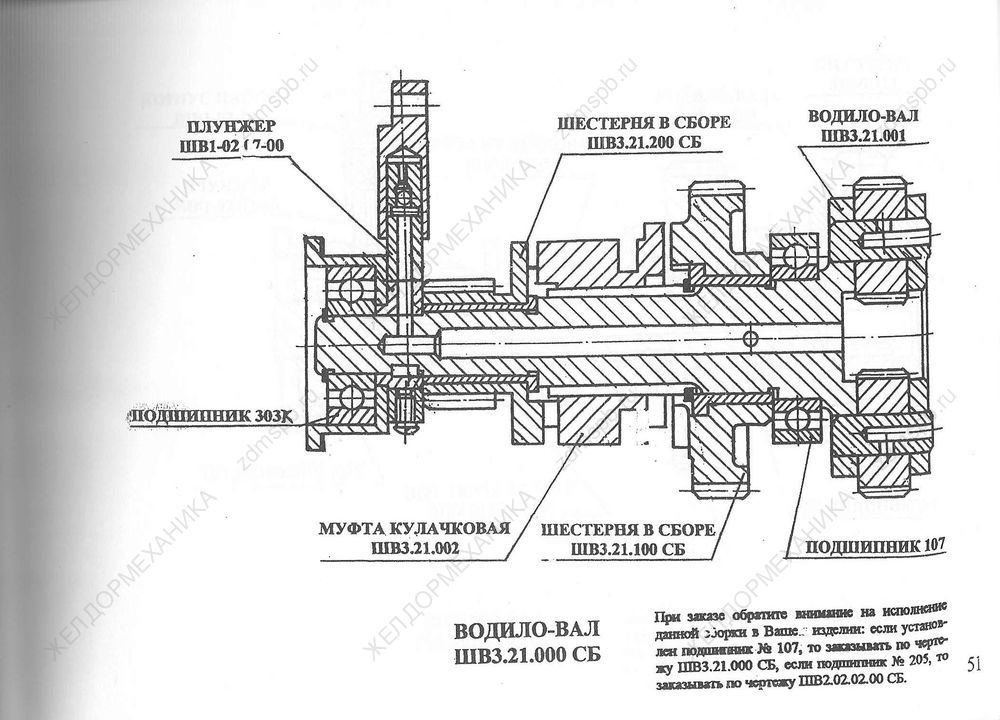

Стр. 51 Чертеж Водило-вал ШВ3.21.000СБ

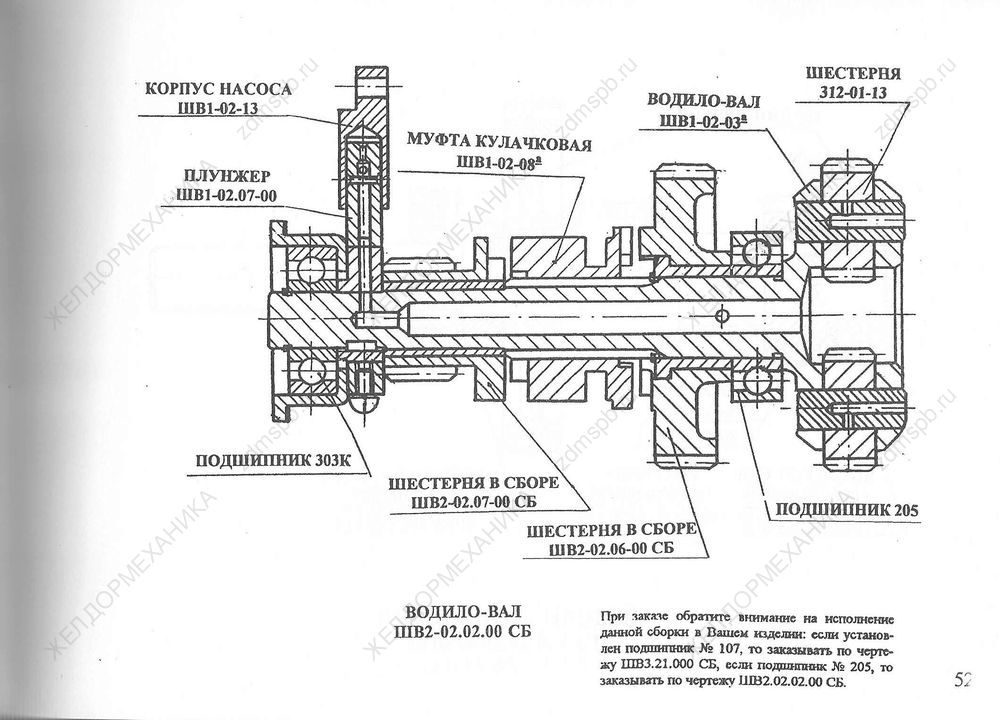

Стр. 52 Чертеж Водило-вал ШВ2-02.02.00СБ

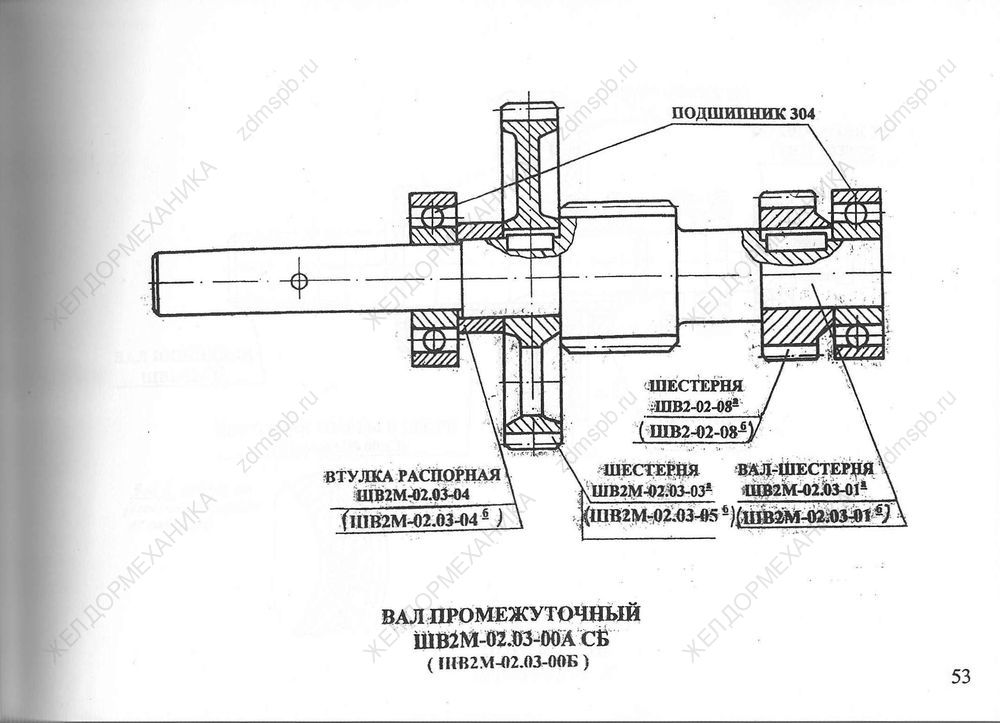

Стр. 53 Чертеж Вал промежуточный ШВ2М-02.03-00А СБ (ШВ2М-02.03-00Б)

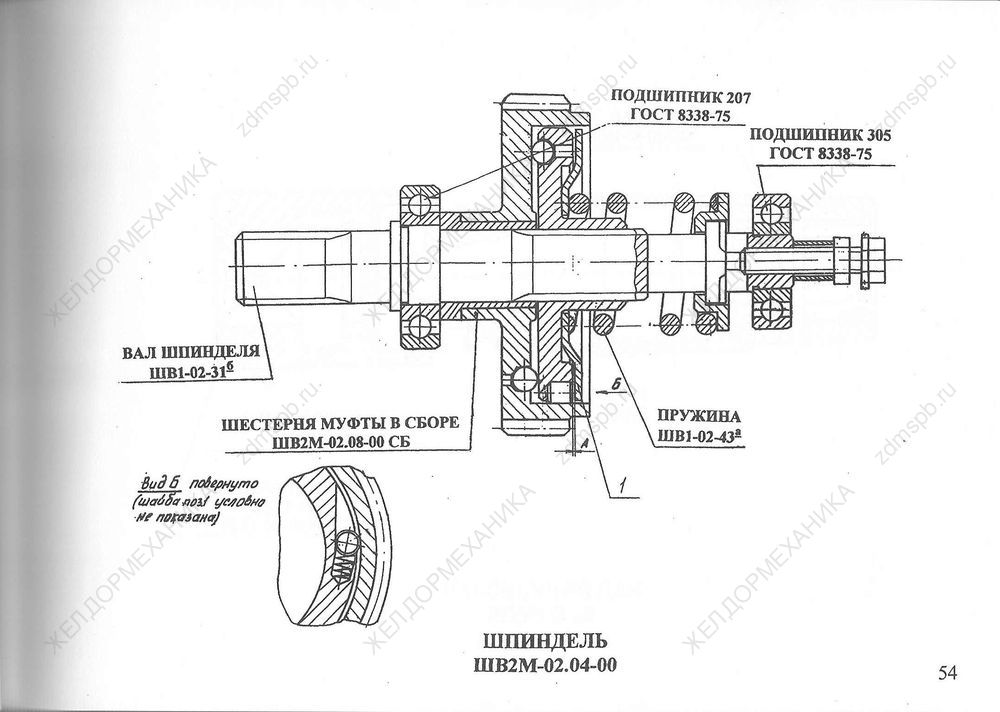

Стр. 54 Чертеж Шпиндель ШВ2М-02.04-00

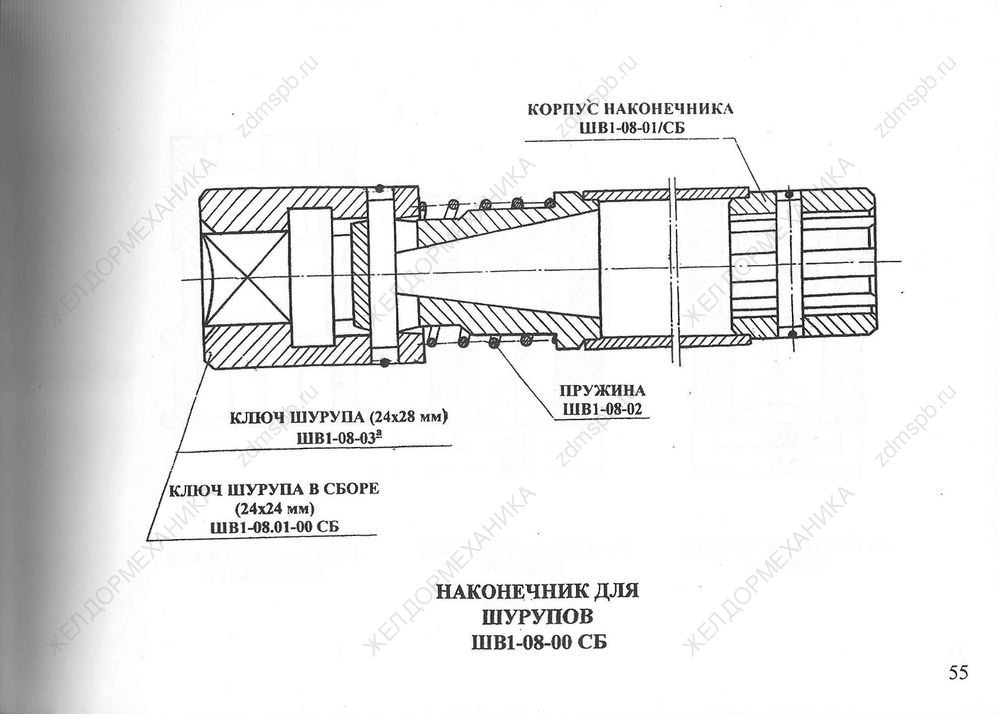

Стр. 55 Чертеж Наконечник для шурупов ШВ1-08-00СБ

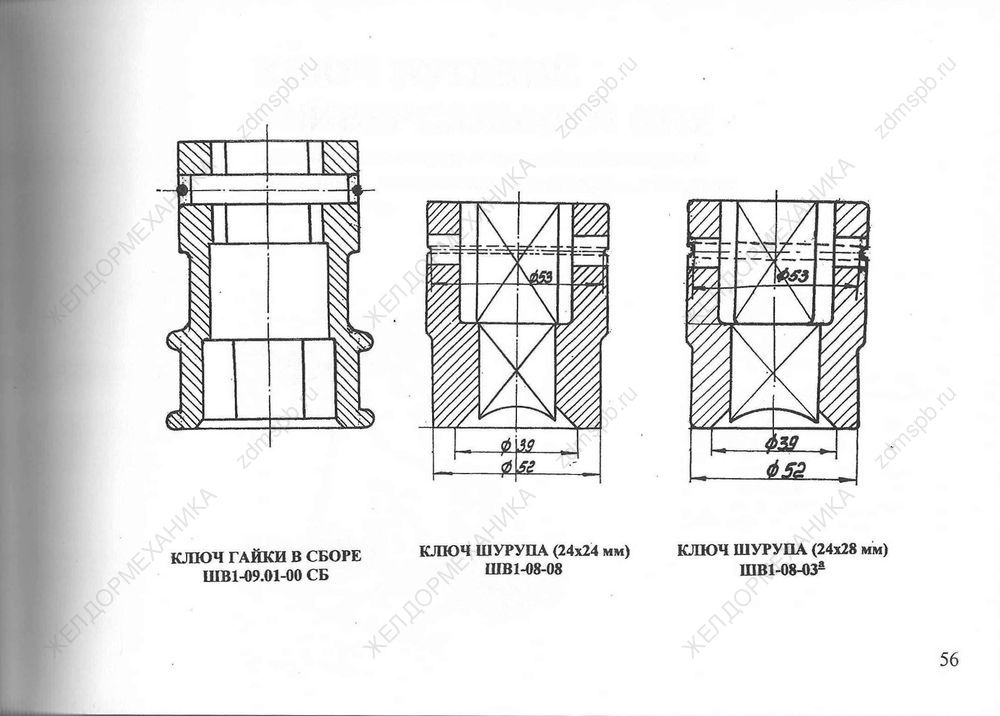

Стр. 56 Чертежи Ключ гайки в сборе ШВ1-09.01-00СБ, Ключ шурупа (24х24мм) ШВ1-08-08, Ключ шурупа (24х28мм) ШВ1-08-03а

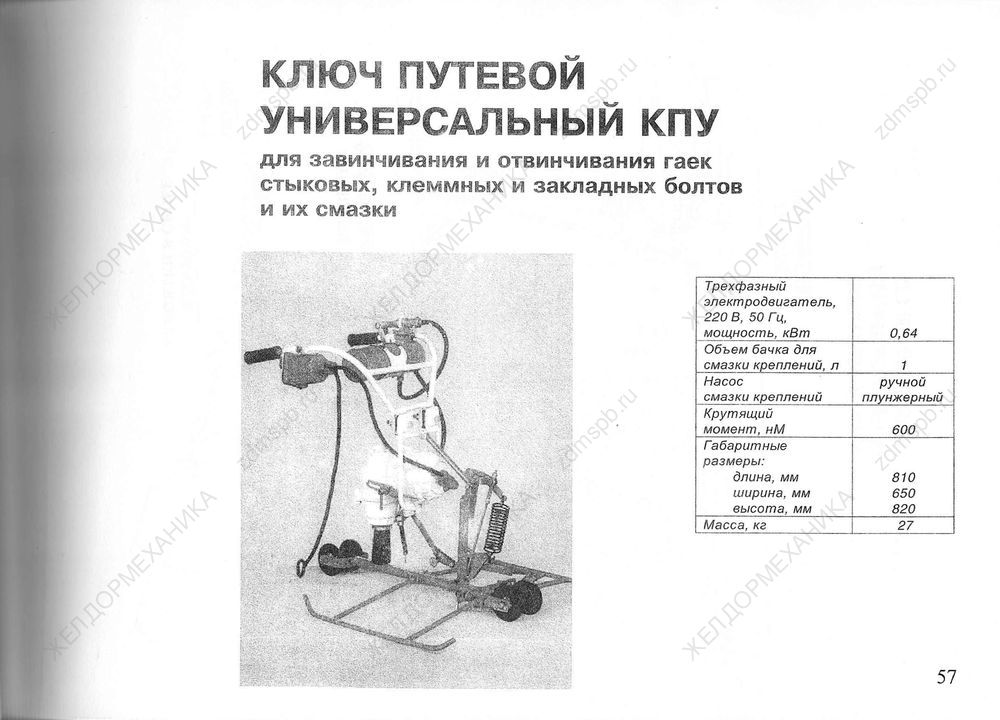

Стр. 57 Ключ путевой универсальный КПУ

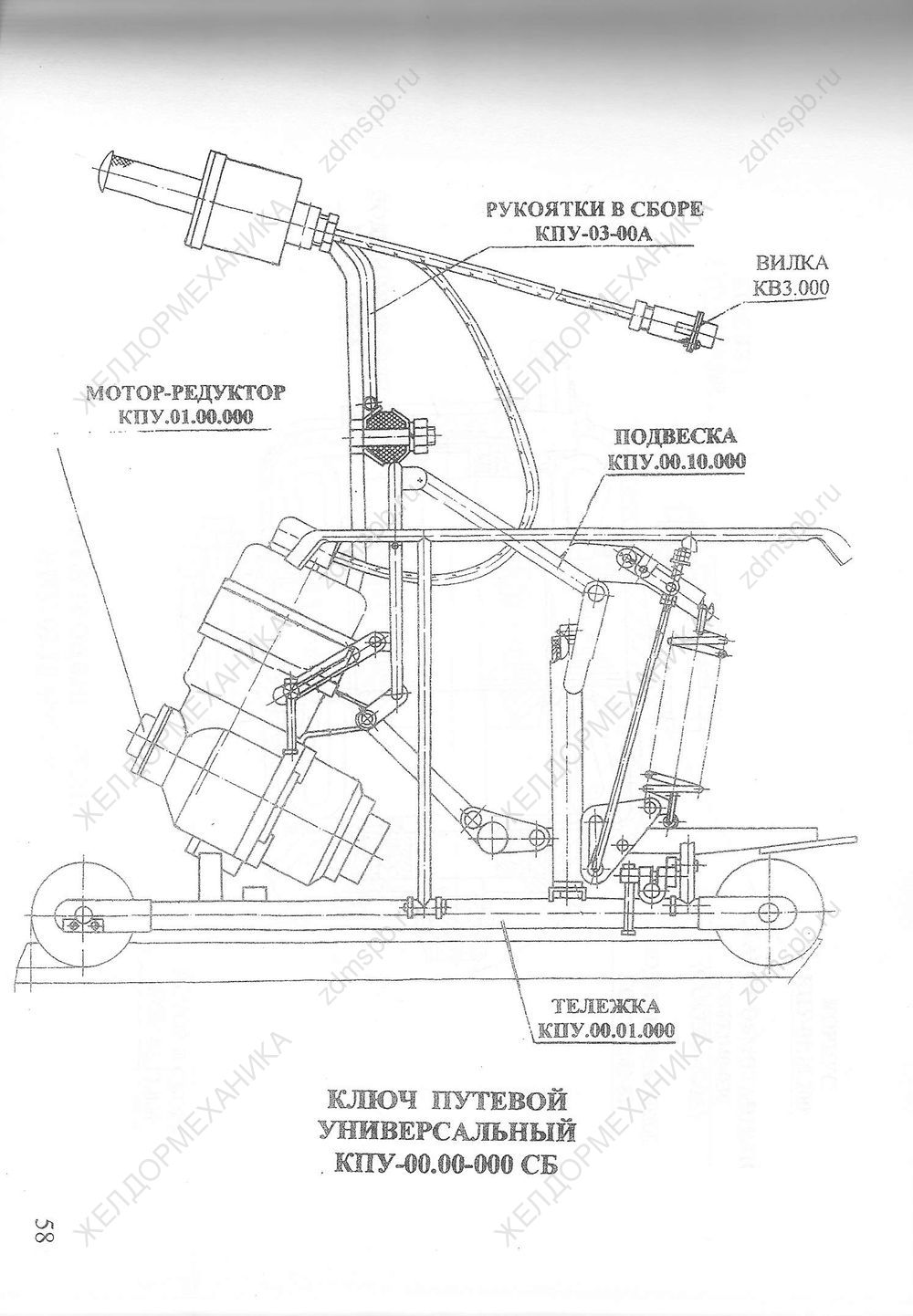

Стр. 58 Чертеж Ключ путевой универсальный КПУ-00.00-000СБ

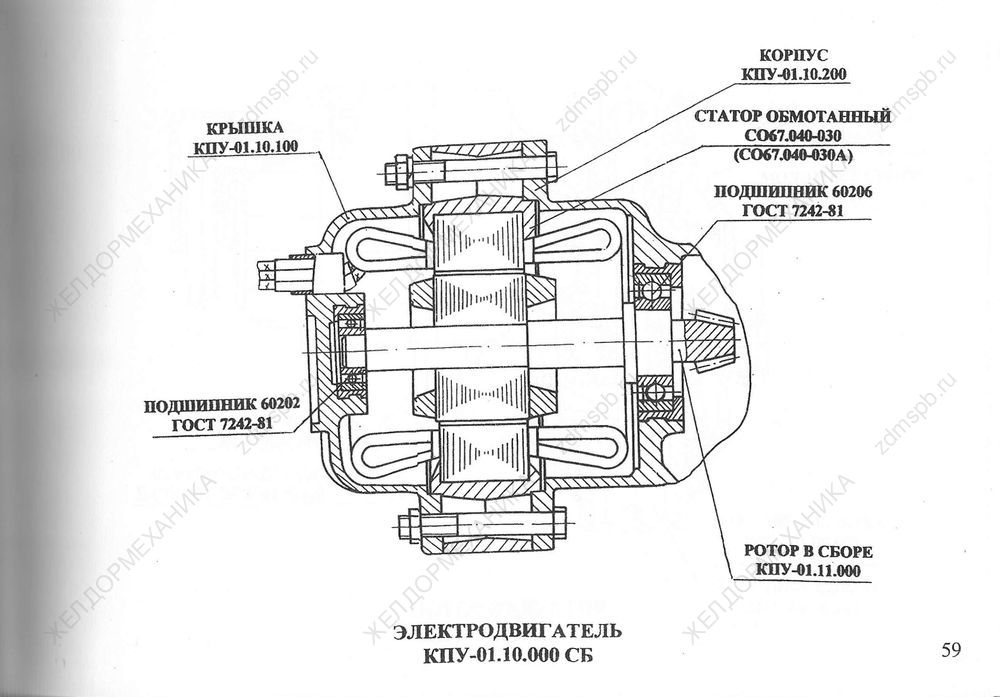

Стр. 59 Чертеж Электродвигатель КПУ-01.10.000СБ

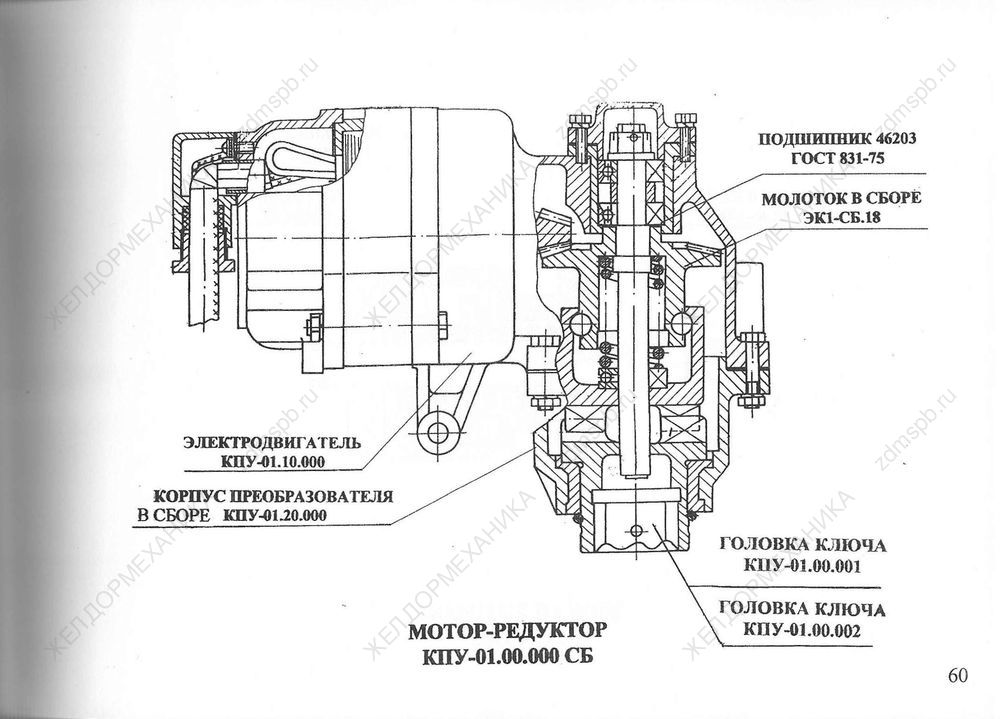

Стр. 60 Чертеж Мотор-редуктор КПУ-01.00.000СБ

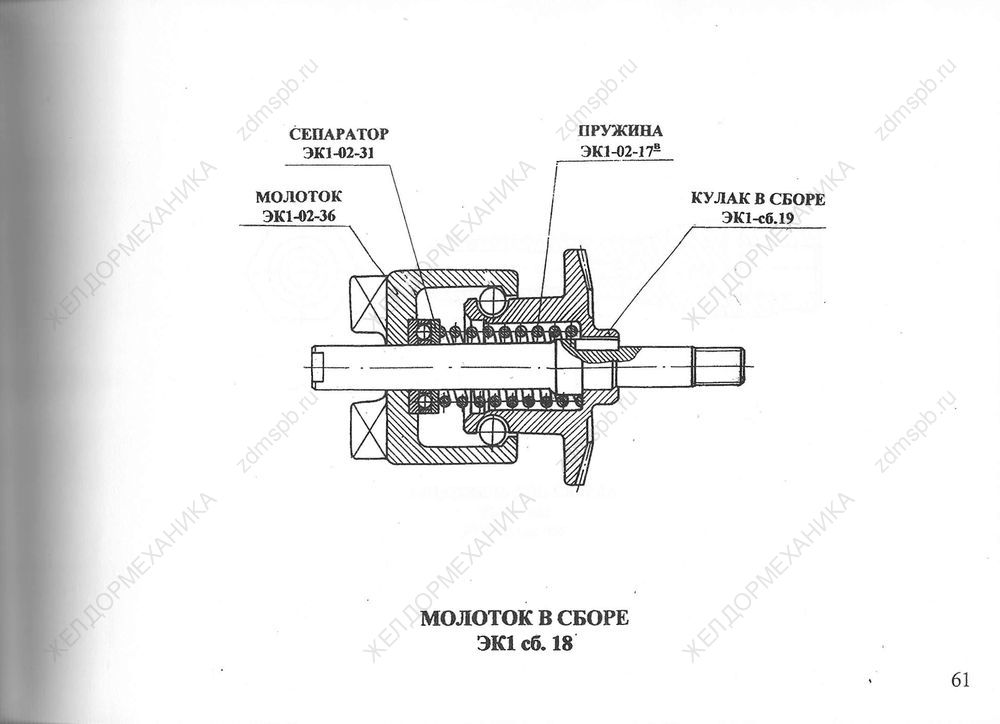

Стр. 61 Чертеж Молоток в сборе ЭК1-СБ.18

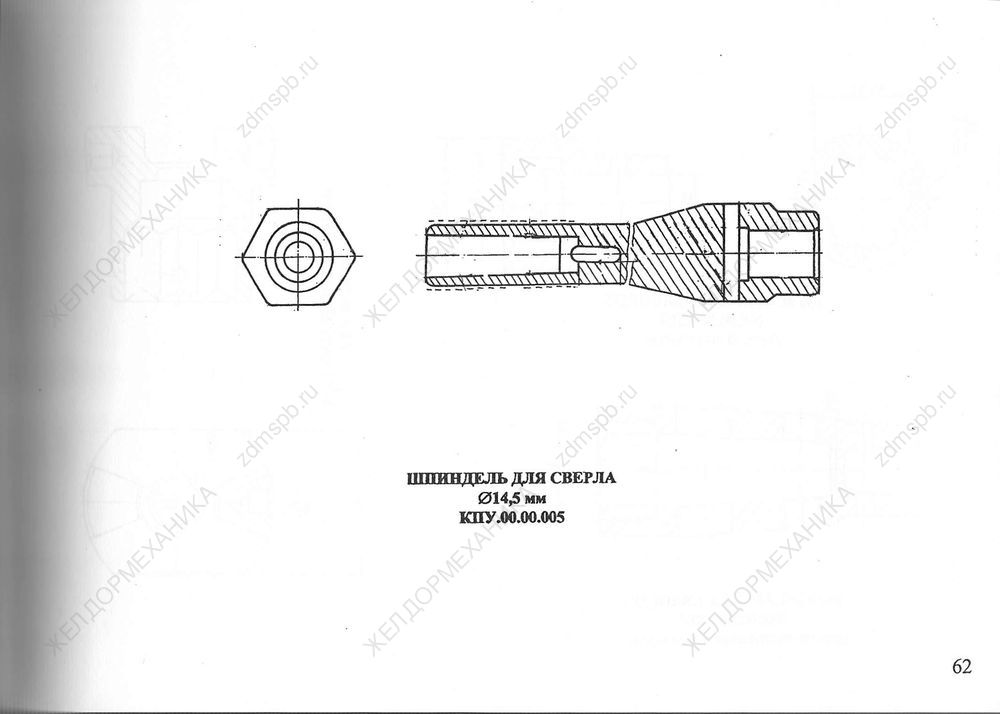

Стр. 62 Чертеж Шпиндель для сверла d 14,5 мм КПУ.00.00.005

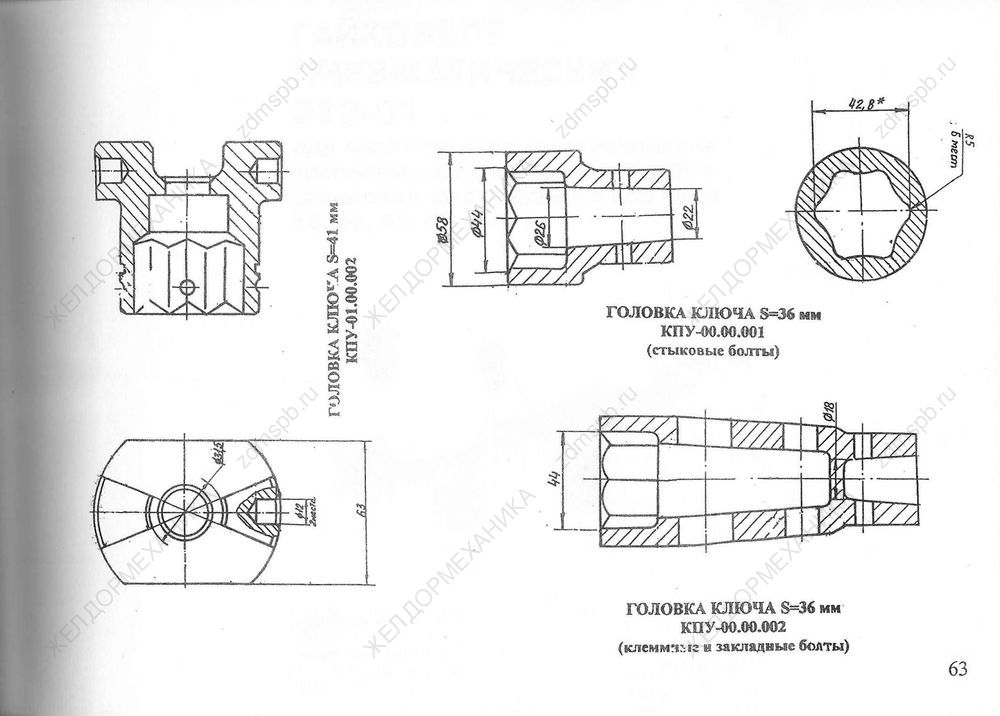

Стр. 63 Чертежи Головка ключа S=41 мм КПУ-01.00.002, Головка ключа S=36 мм КПУ-00.00.001 (стыковые болты), Головка ключа S=36 мм КПУ-00.00.002 (клеммные и закладные болты)

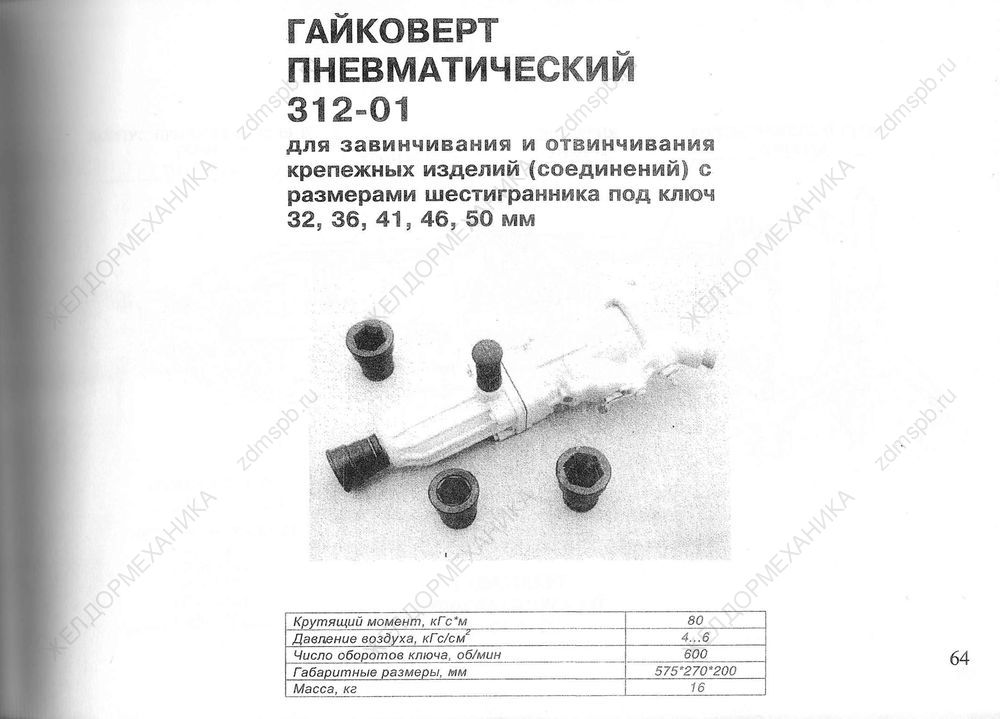

Стр. 64 Гайковерт пневматический 312-01

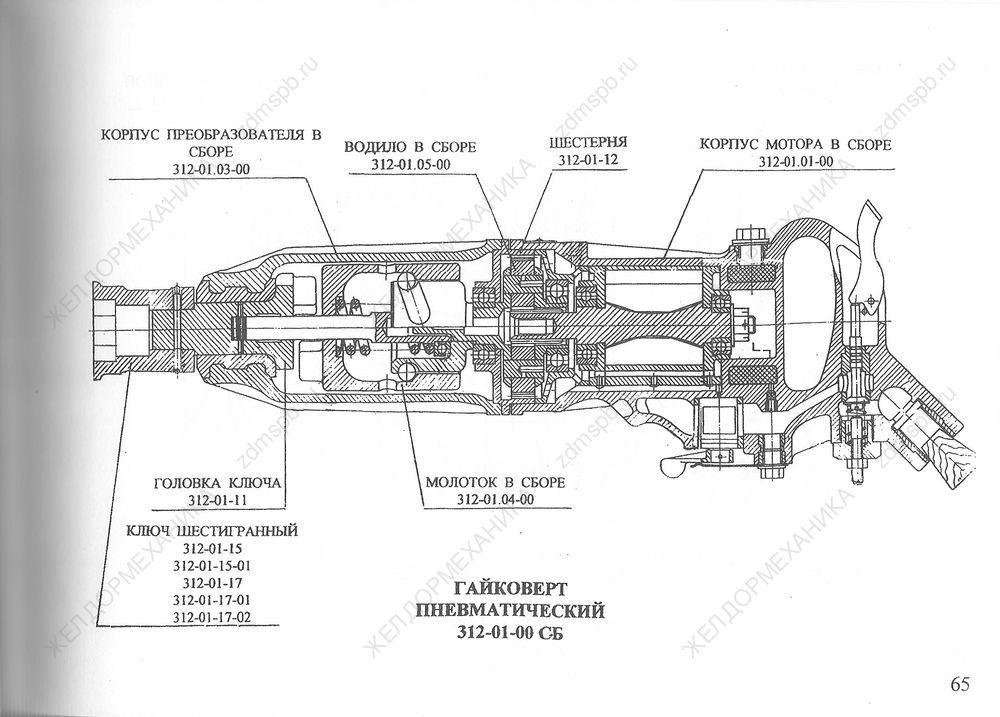

Стр. 65 Чертеж Гайковерт пневматический 312-01-00СБ

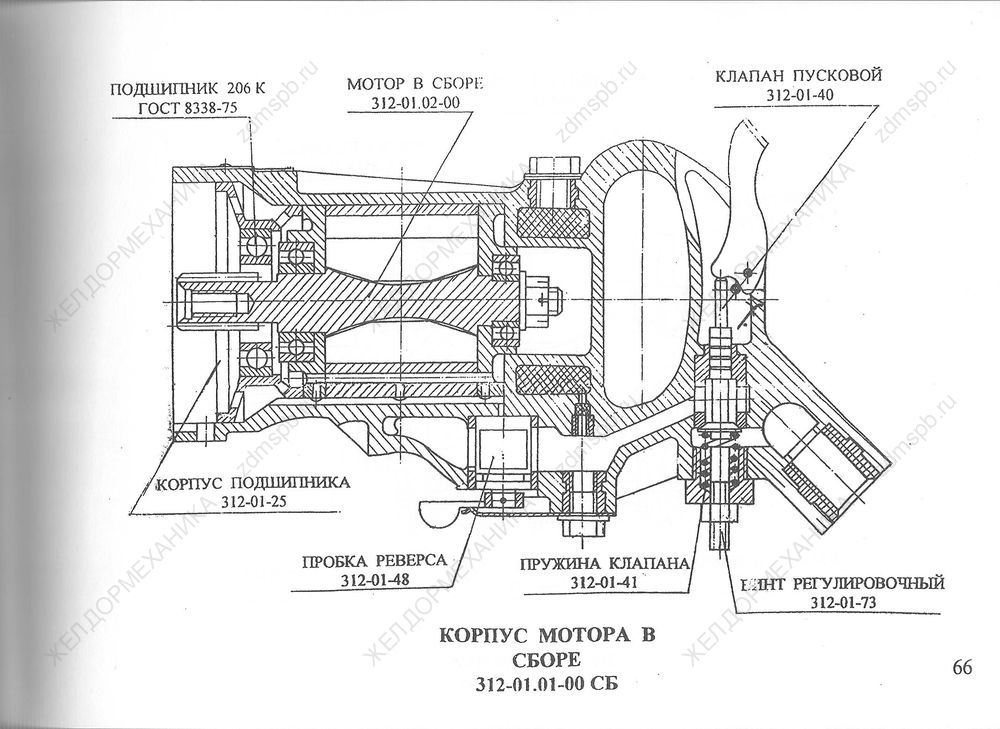

Стр. 66 Чертеж Корпус мотора в сборе 312-01.01-00СБ

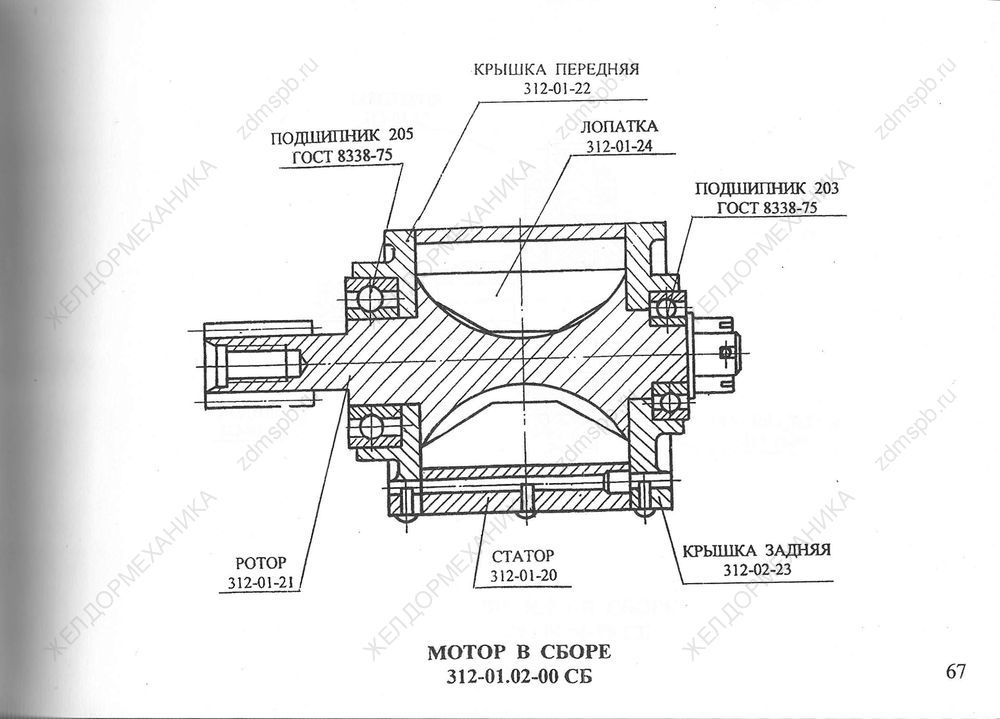

Стр. 67 Чертеж Мотор в сборе 312-01.02-00СБ

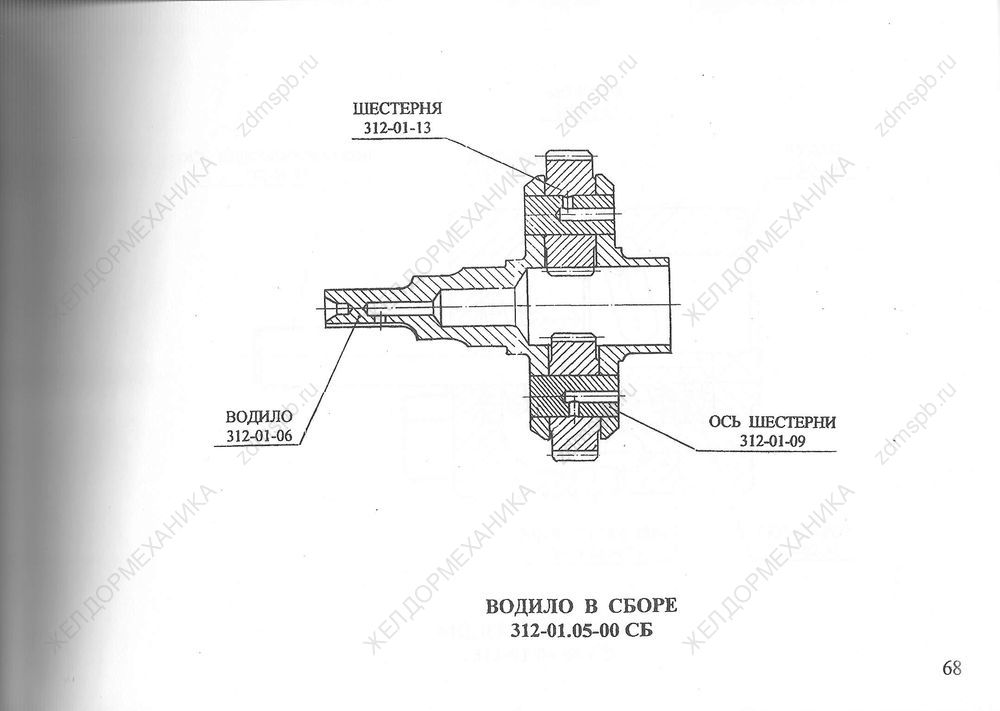

Стр. 68 Чертеж Водило в сборе 312-01.05-00СБ

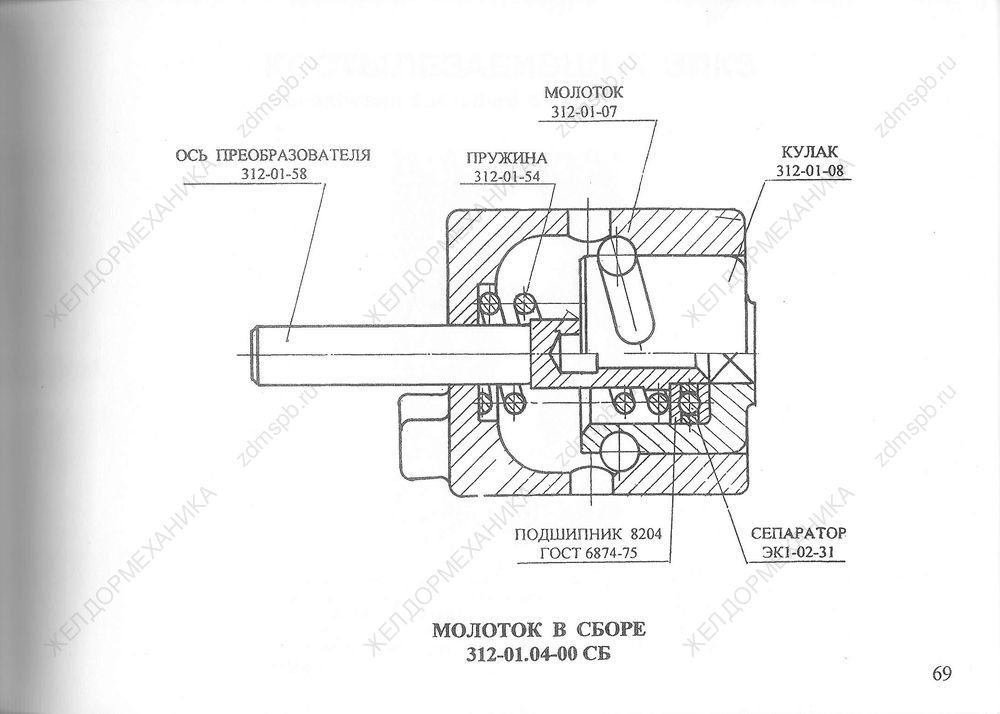

Стр. 69 Чертеж Молоток в сборе 312-01.04-00СБ

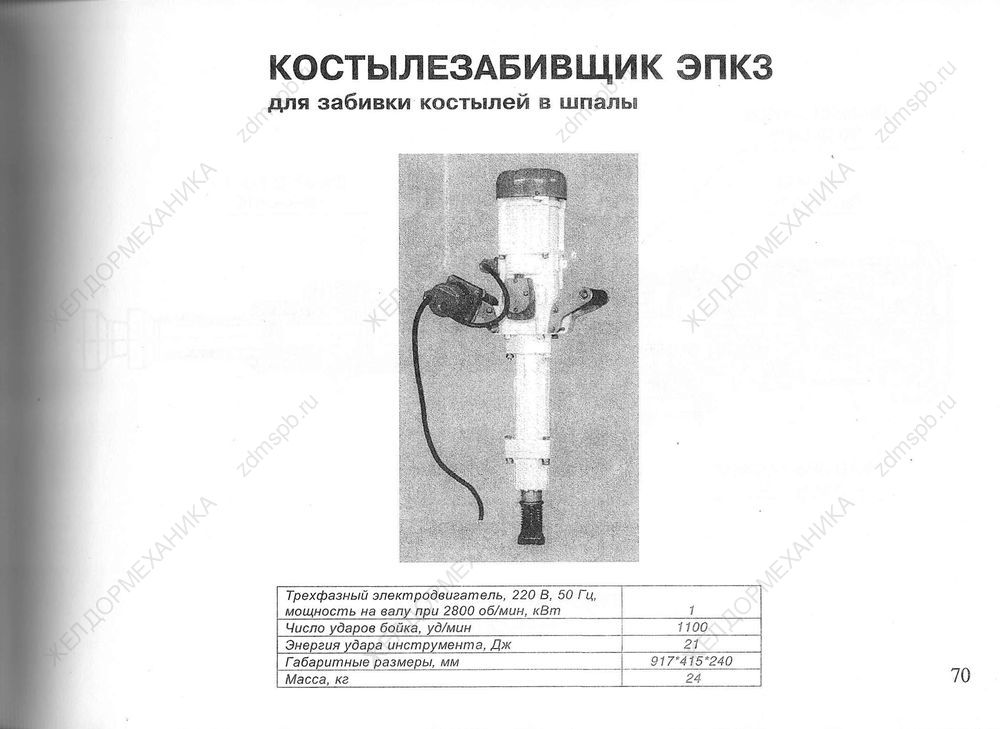

Стр. 70 Костылезабивщик ЭПКЗ

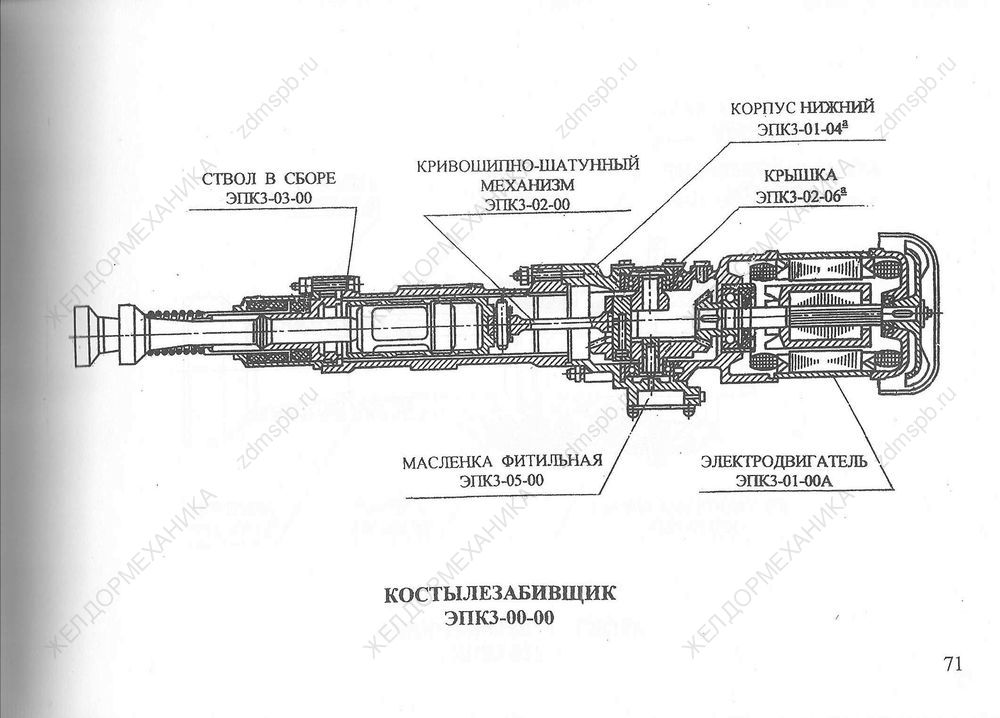

Стр. 71 Чертеж Костылезабивщик ЭПКЗ-00-00

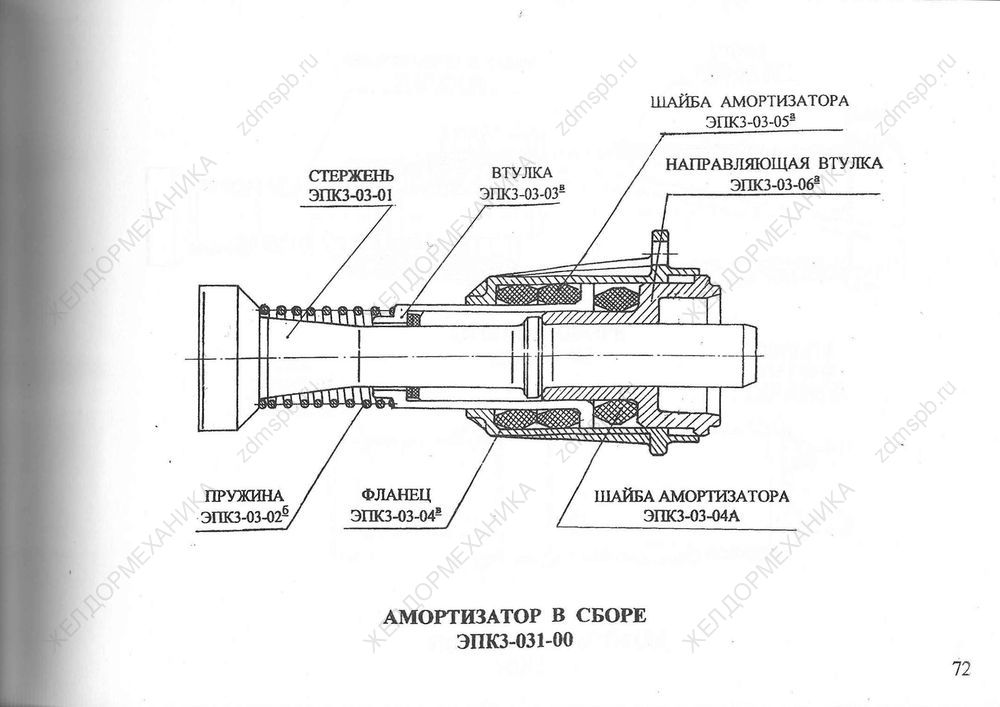

Стр. 72 Чертеж Амортизатор в сборе ЭПКЗ-031-00

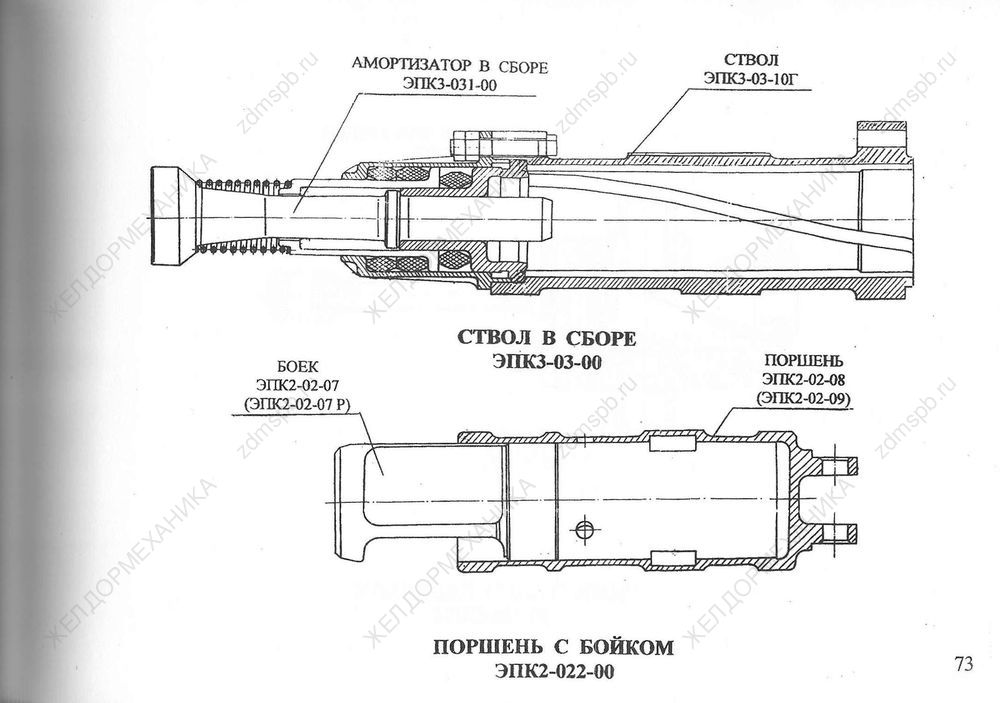

Стр. 73 Чертежи Ствол в сборе ЭПКЗ-03-00, Поршень с бойком ЭПК2-022-00

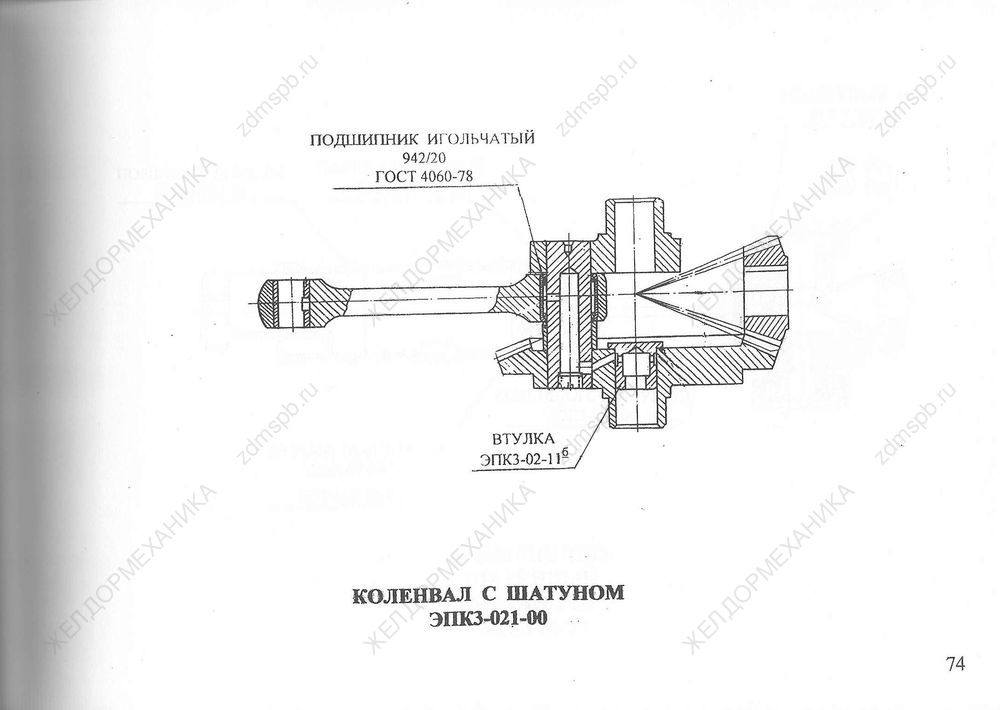

Стр. 74 Чертеж Коленвал с шатуном ЭПКЗ-021-00

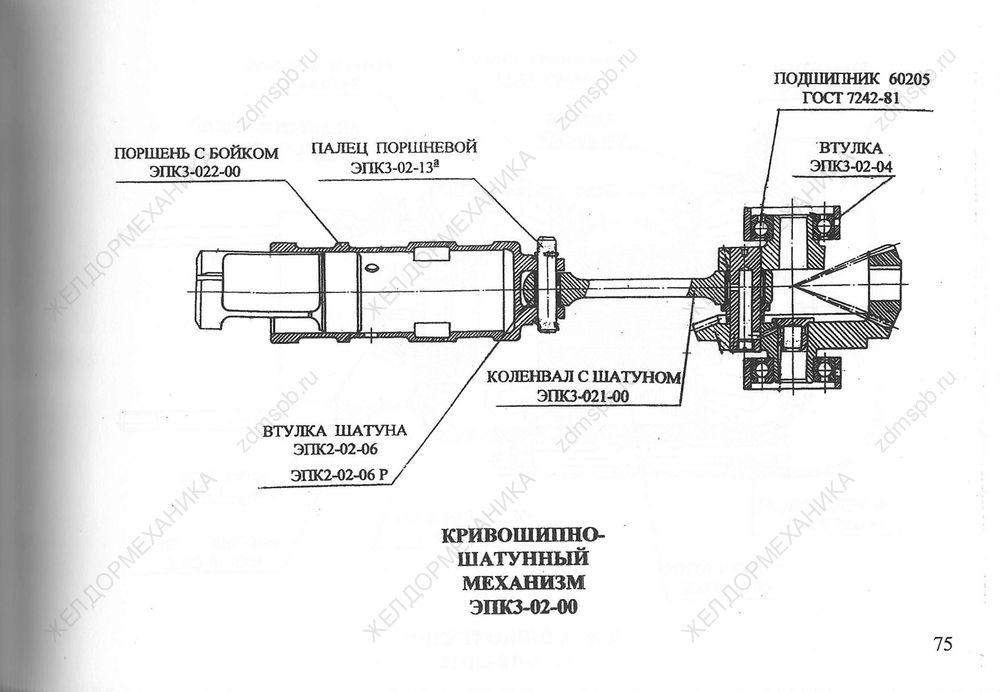

Стр. 75 Чертеж Кривошипно-шатунный механизм ЭПКЗ-02-00

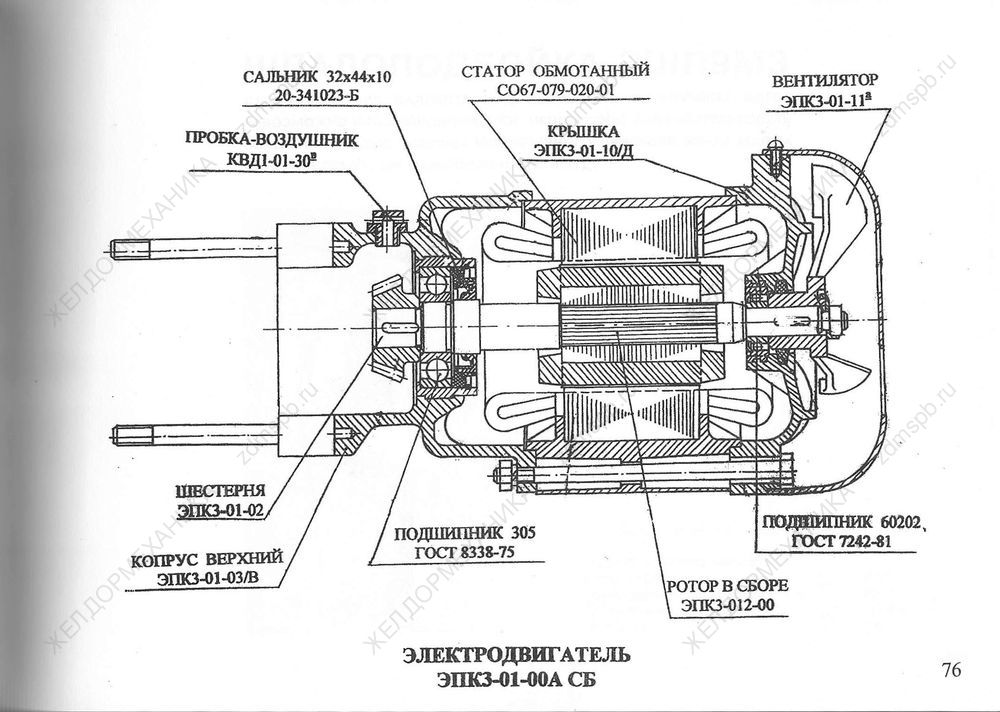

Стр. 76 Чертеж Электродвигатель ЭПКЗ-01-00А СБ

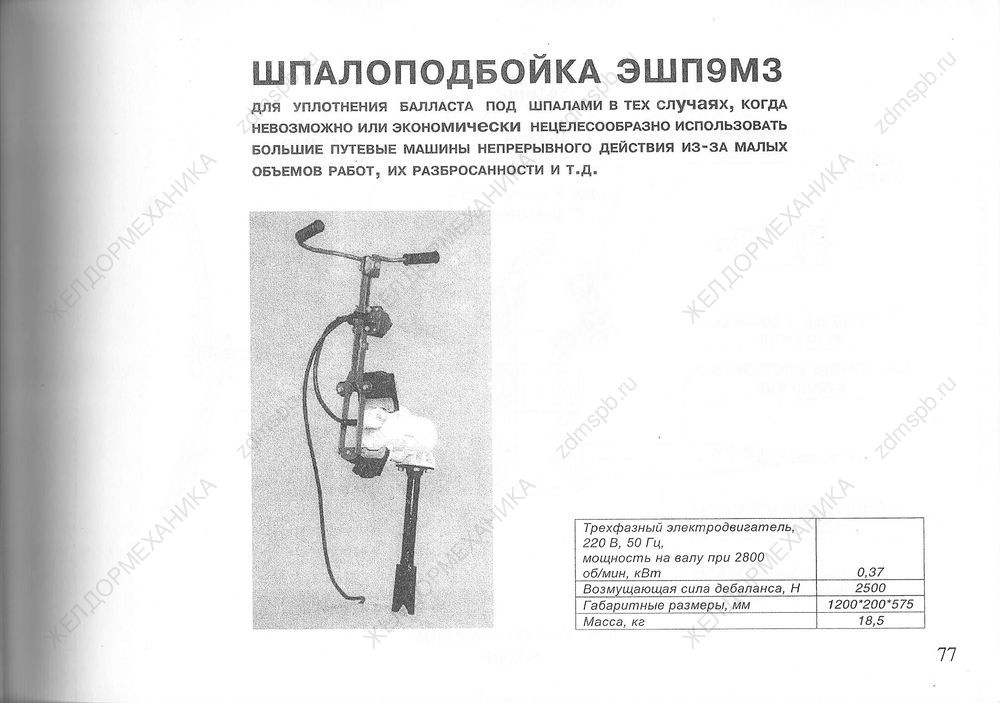

Стр. 77 Шпалоподбойка ЭШП9М3

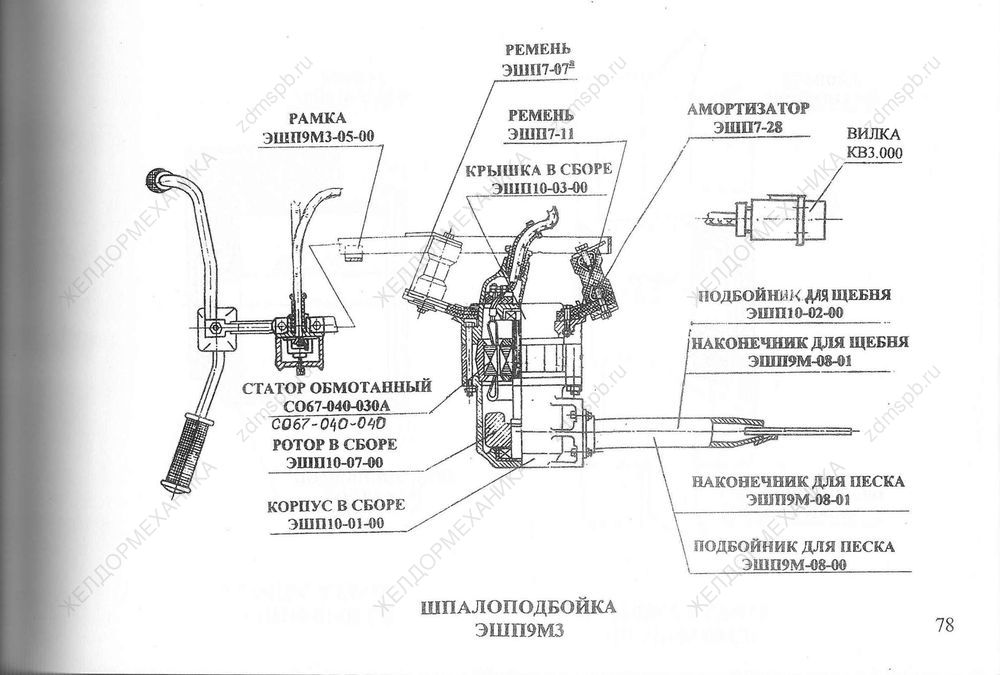

Стр. 78 Чертеж Шпалоподбойка ЭШП9М3

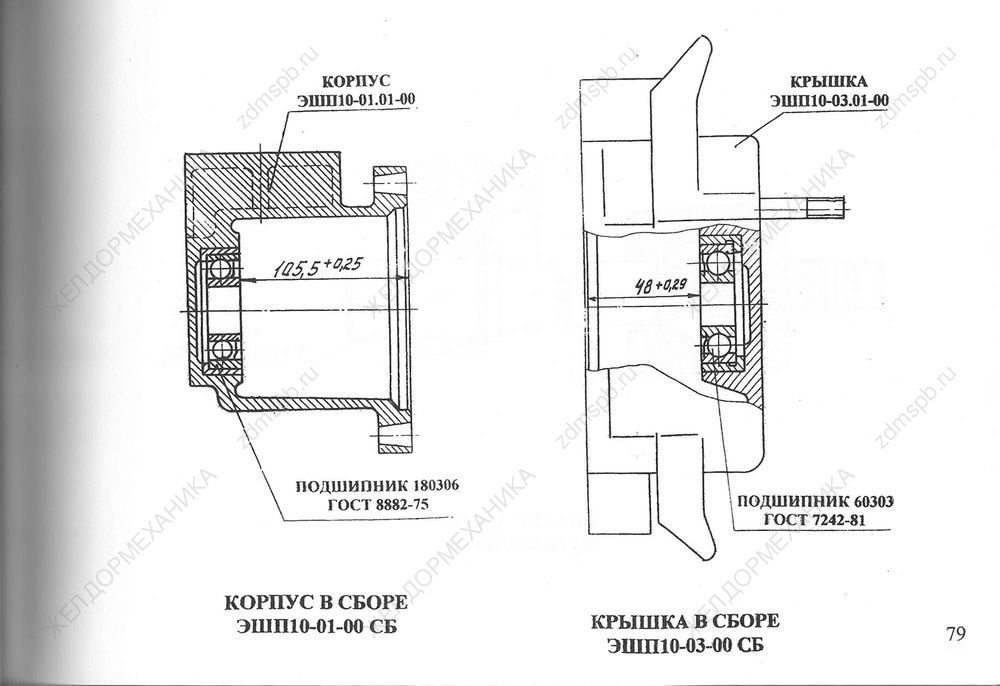

Стр. 79 Чертежи Корпус в сборе ЭШП10-01-00СБ, Крышка в сборе ЭШП10-03-00СБ

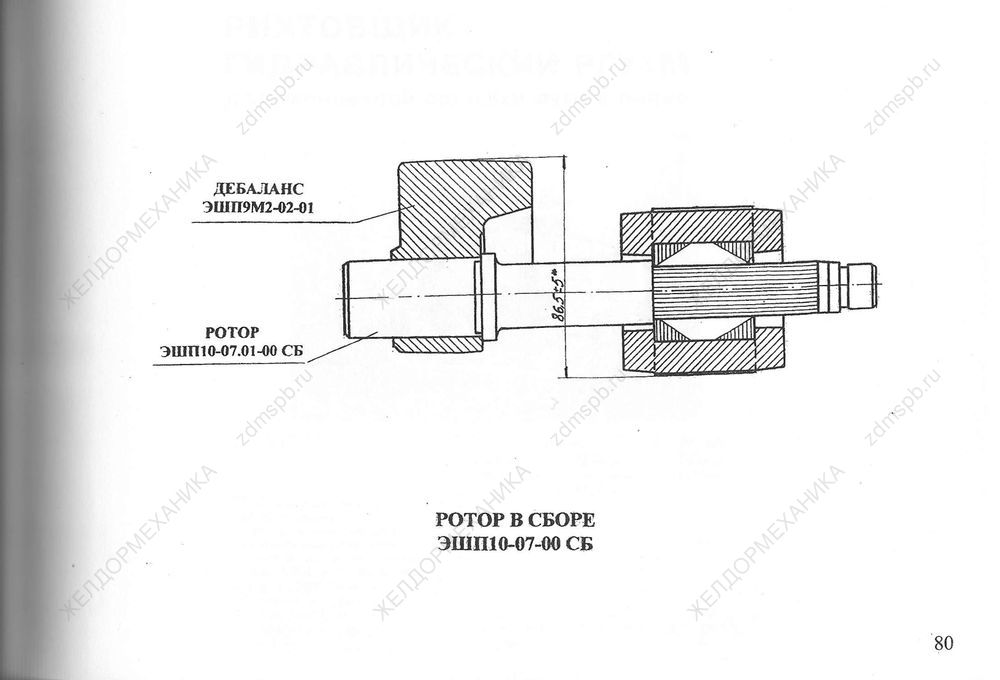

Стр. 80 Чертеж Ротор в сборе ЭШП10-07-00СБ

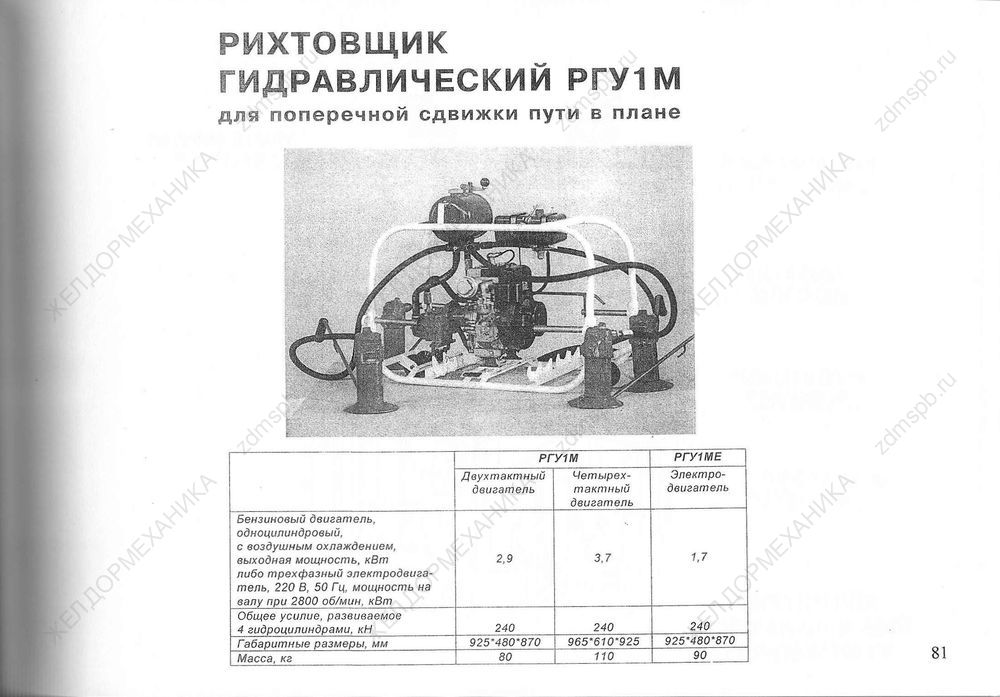

Стр. 81 Рихтовщик гидравлический РГУ1М

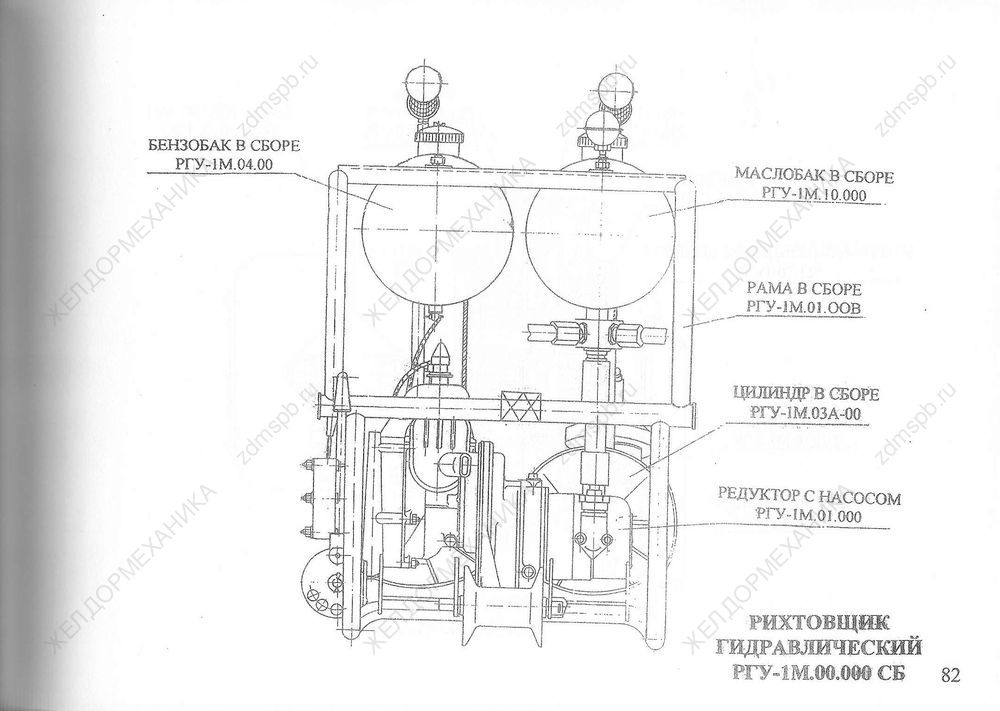

Стр. 82 Чертеж Рихтовщик гидравлический РГУ-1М.00.000СБ

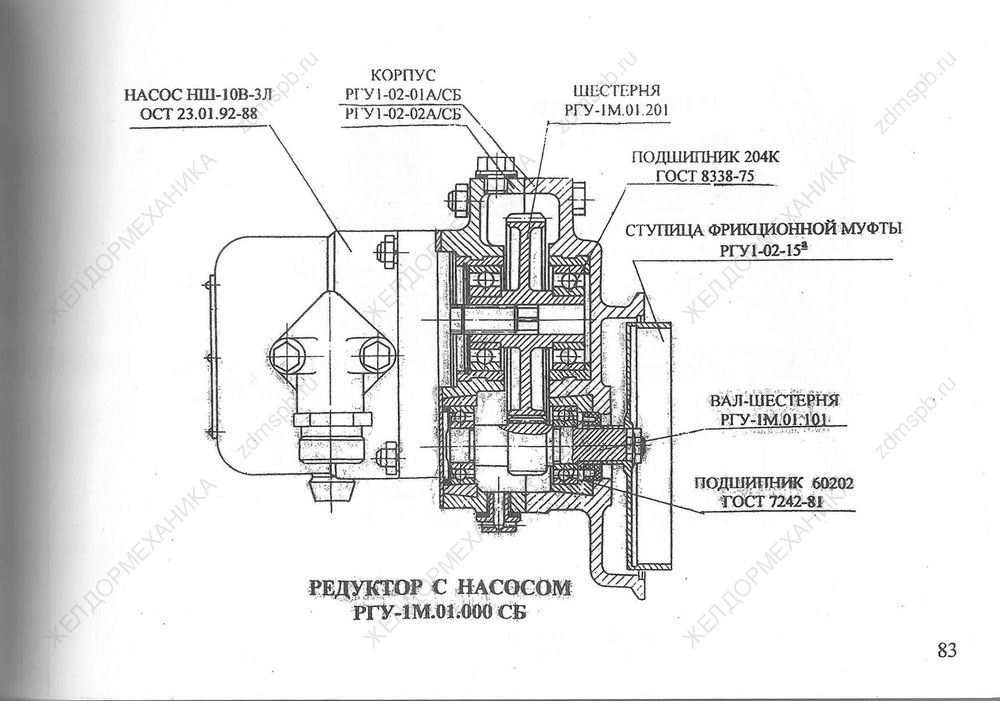

Стр. 83 Чертеж Редуктор с насосом РГУ-1М.01.000СБ

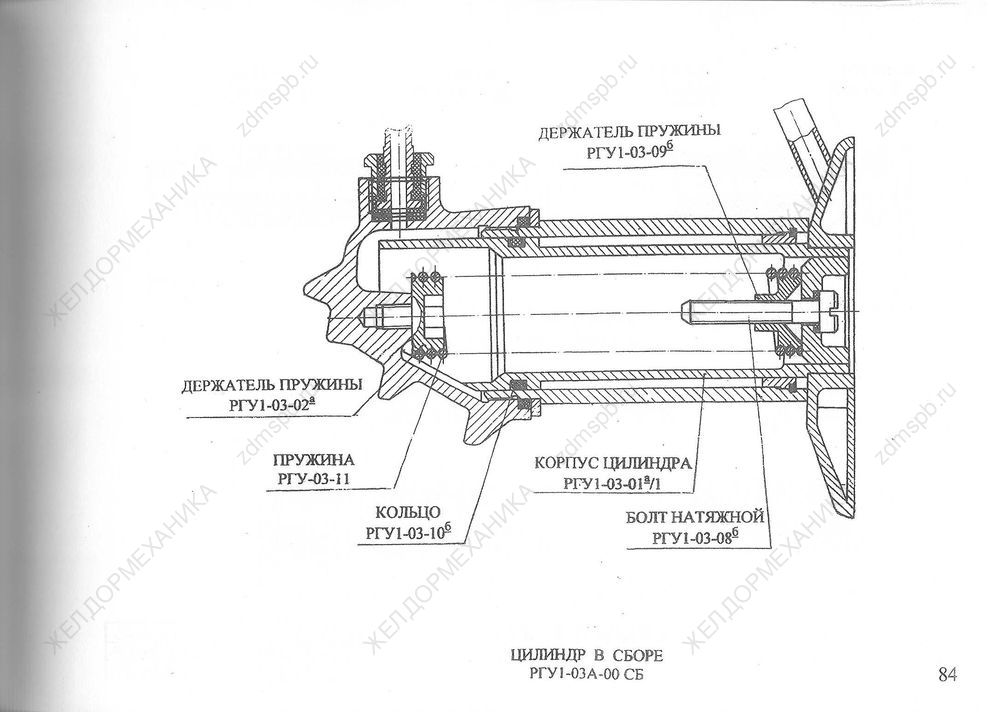

Стр. 84 Чертеж Цилиндр в сборе РГУ1-03А-00СБ

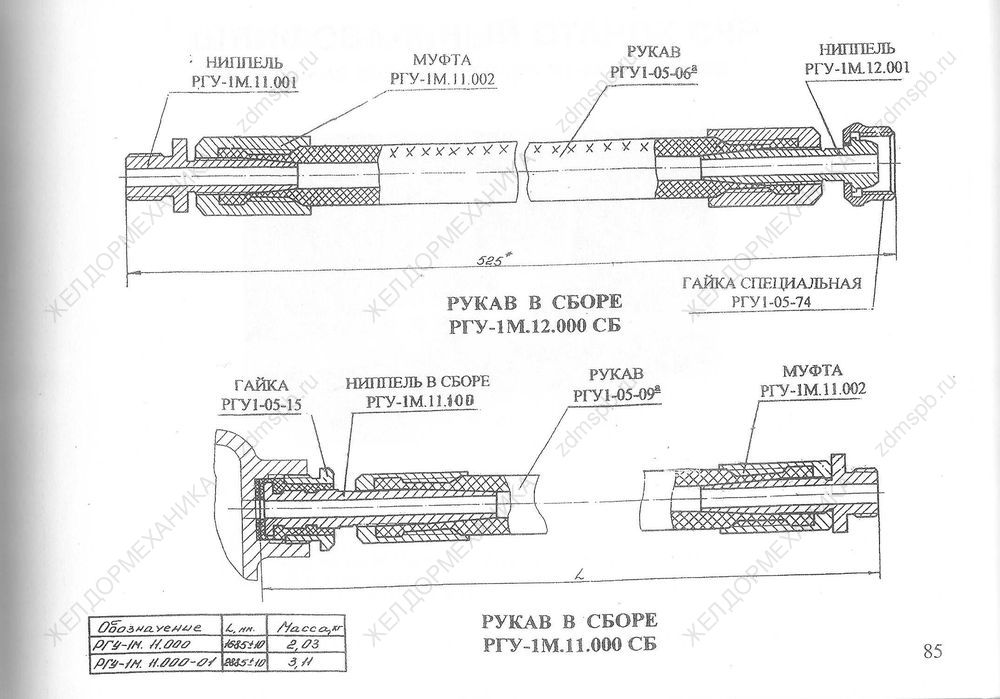

Стр. 85 Чертежи Рукав в сборе РГУ-1М.11.000СБ, Рукав в сборе РГУ-1М.12.000СБ

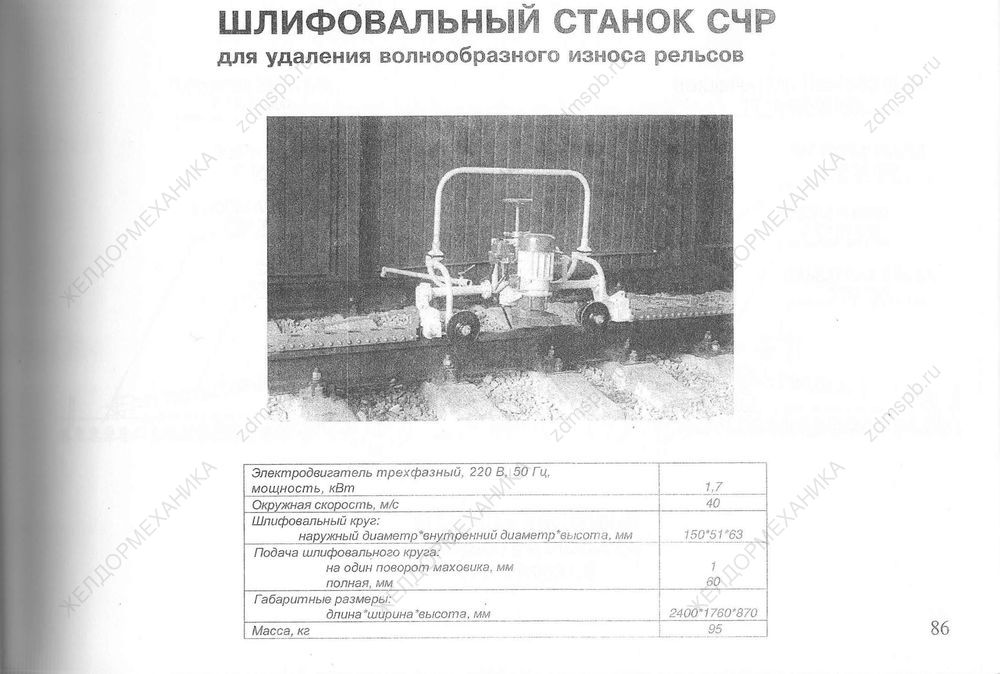

Стр. 86 Шлифовальный станок СЧР

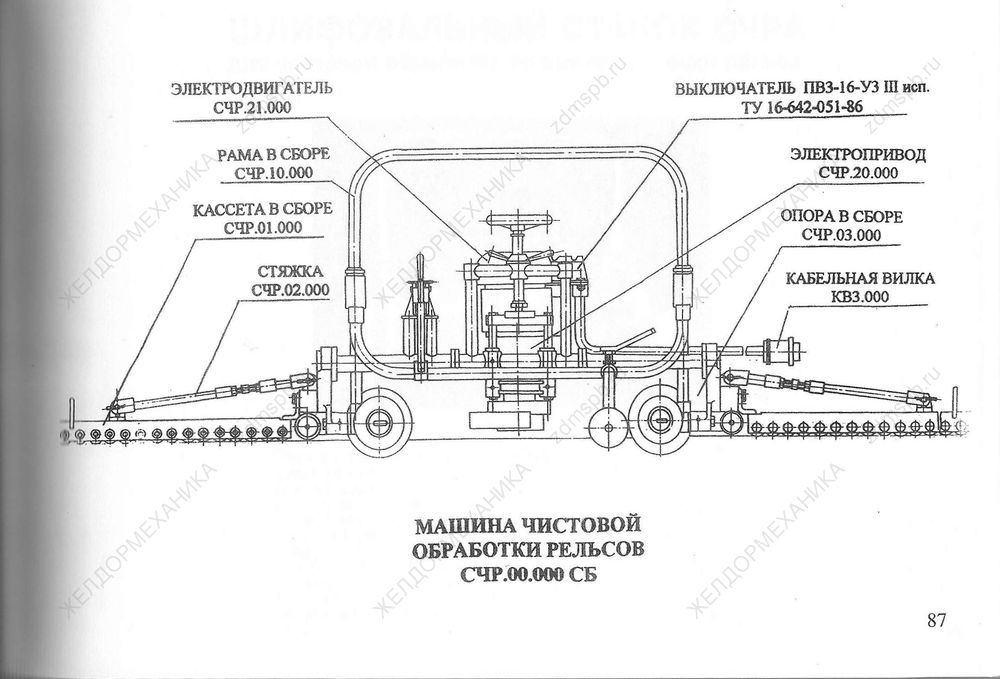

Стр. 87 Чертеж Машина чистовой обработки рельсов СЧР.00.000СБ

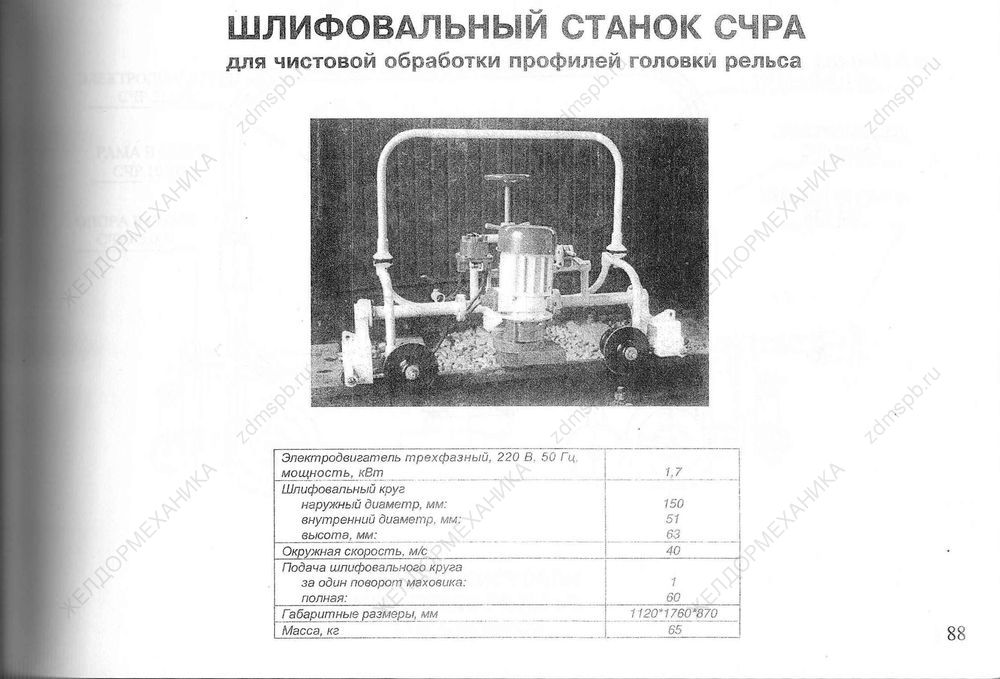

Стр. 88 Шлифовальный станок СЧРА

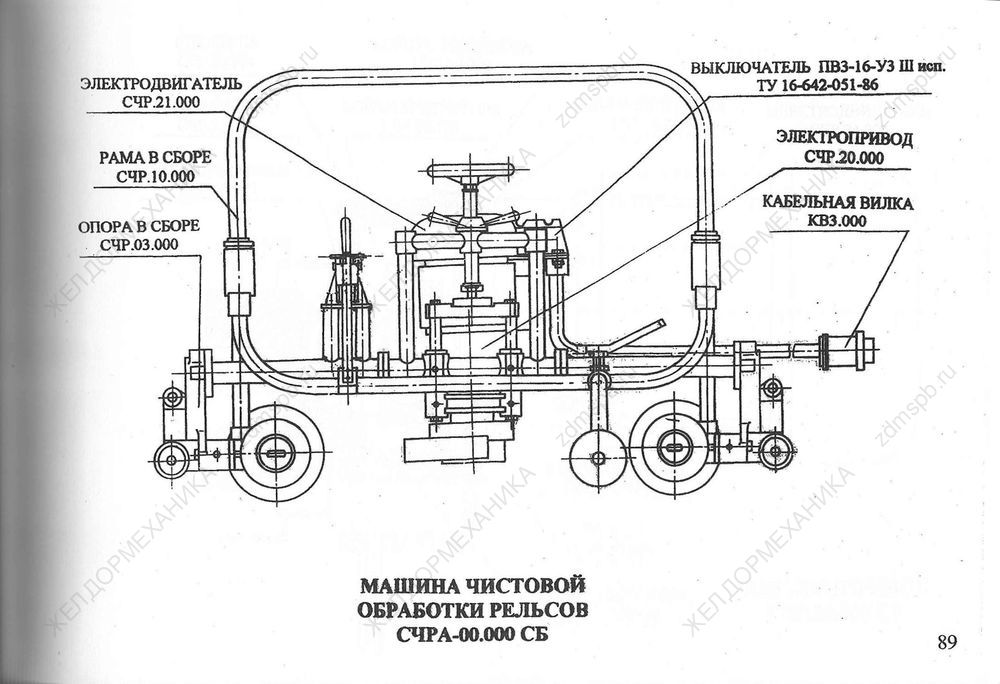

Стр. 89 Чертеж Машина чистовой обработки рельсов СЧРА-00.000СБ

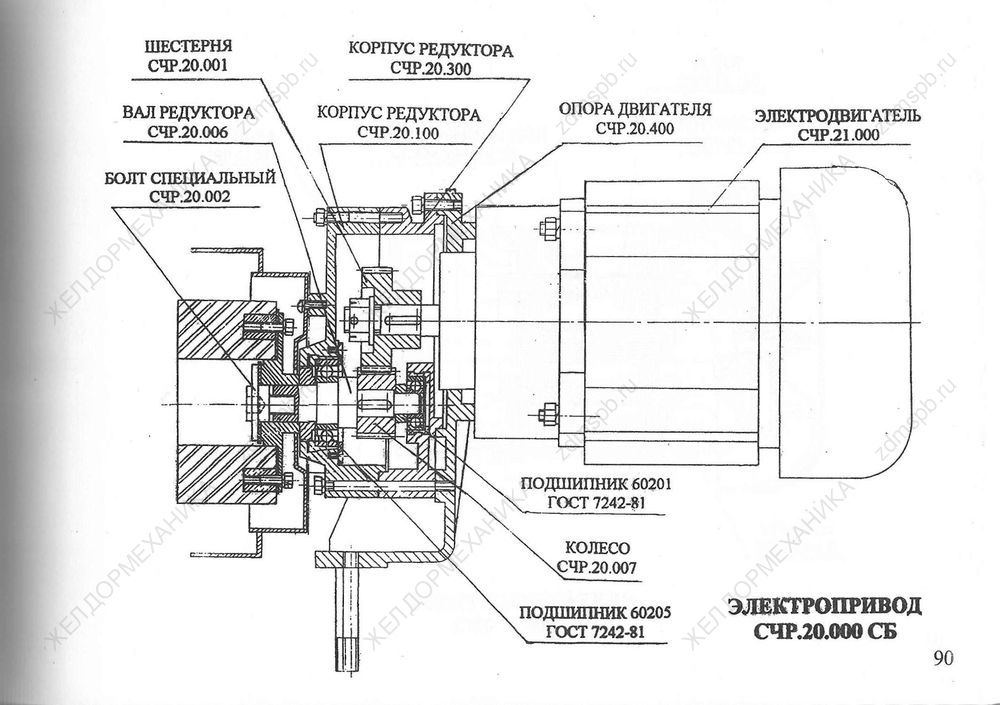

Стр. 90 Чертеж Электропривод СЧР.20.000СБ

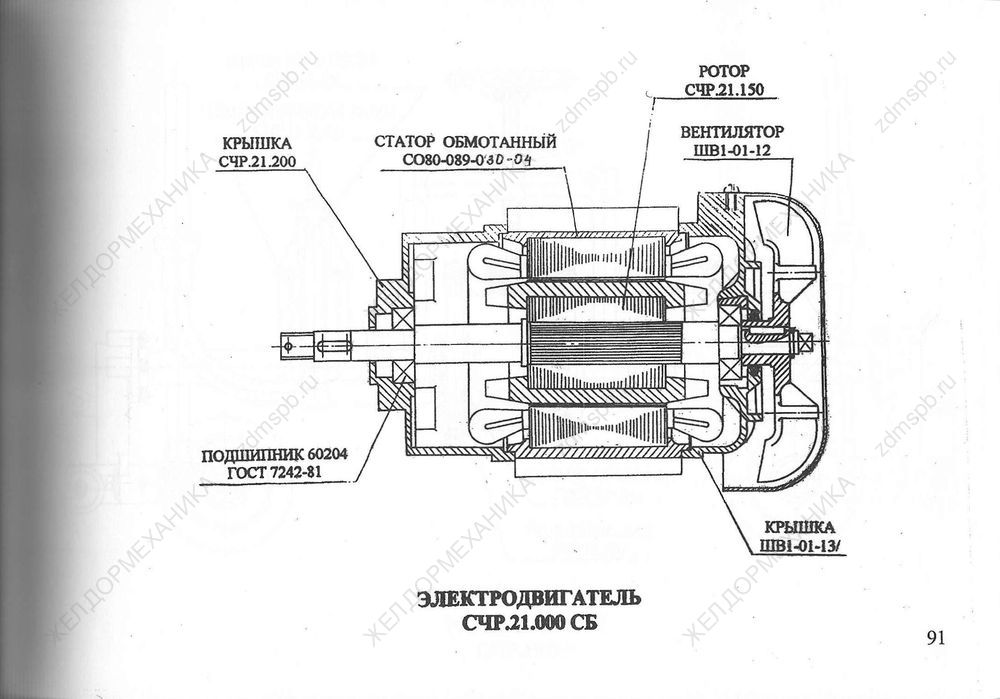

Стр. 91 Чертеж Электродвигатель СЧР.21.000СБ

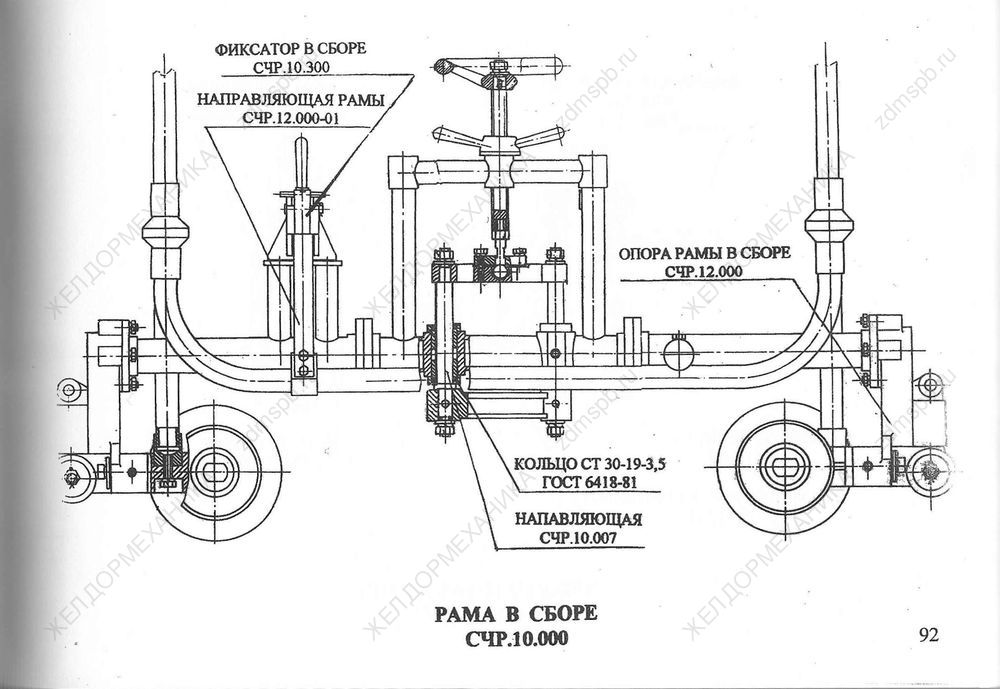

Стр. 92 Чертеж Рама в сборе СЧР.10.000

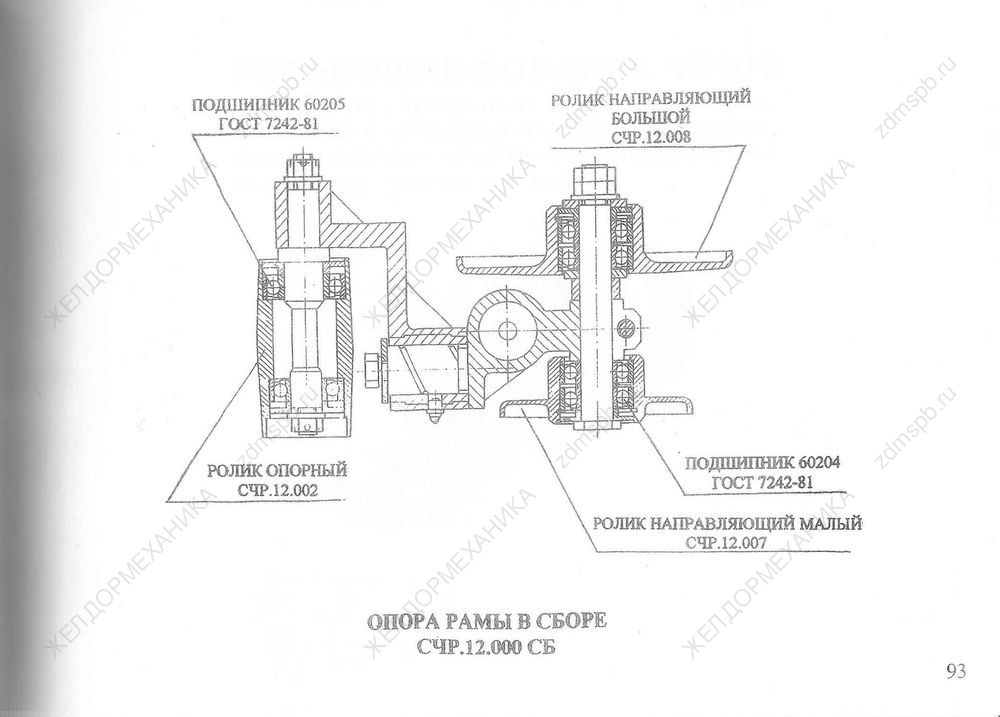

Стр. 93 Чертеж Опора рамы в сборе СЧР.12.000СБ

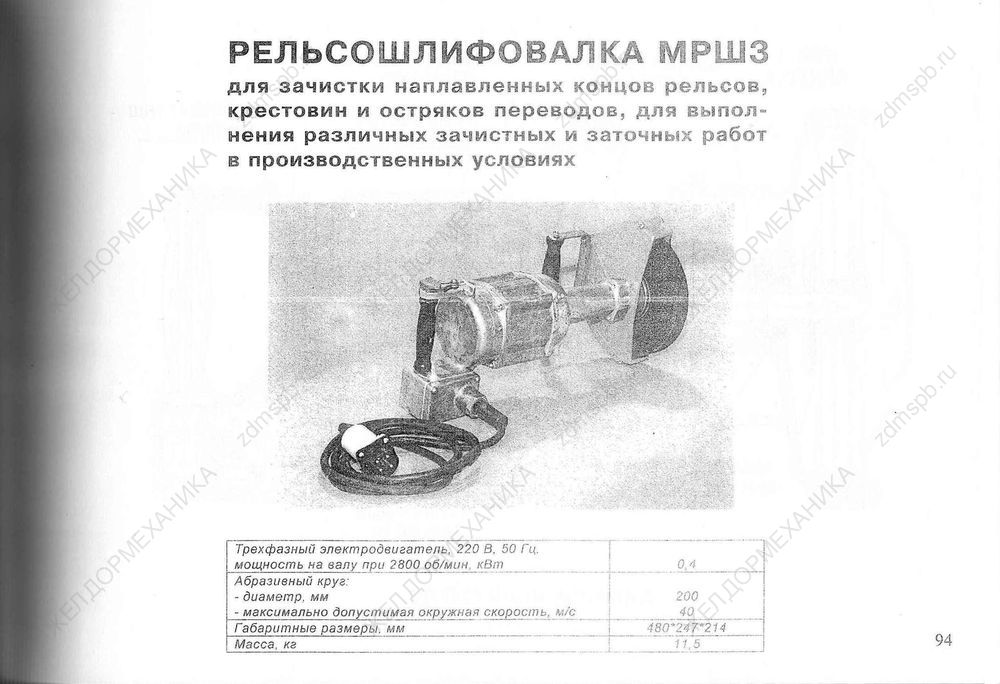

Стр. 94 Рельсошлифовалка МРШ3

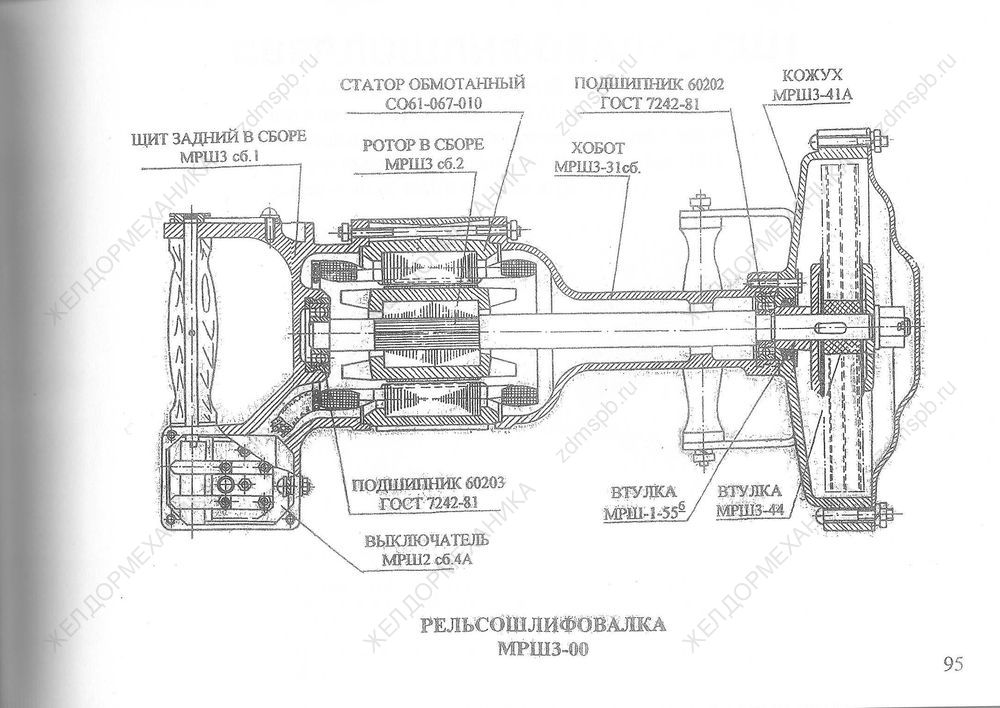

Стр. 95 Чертеж Рельсошлифовалка МРШ3-00

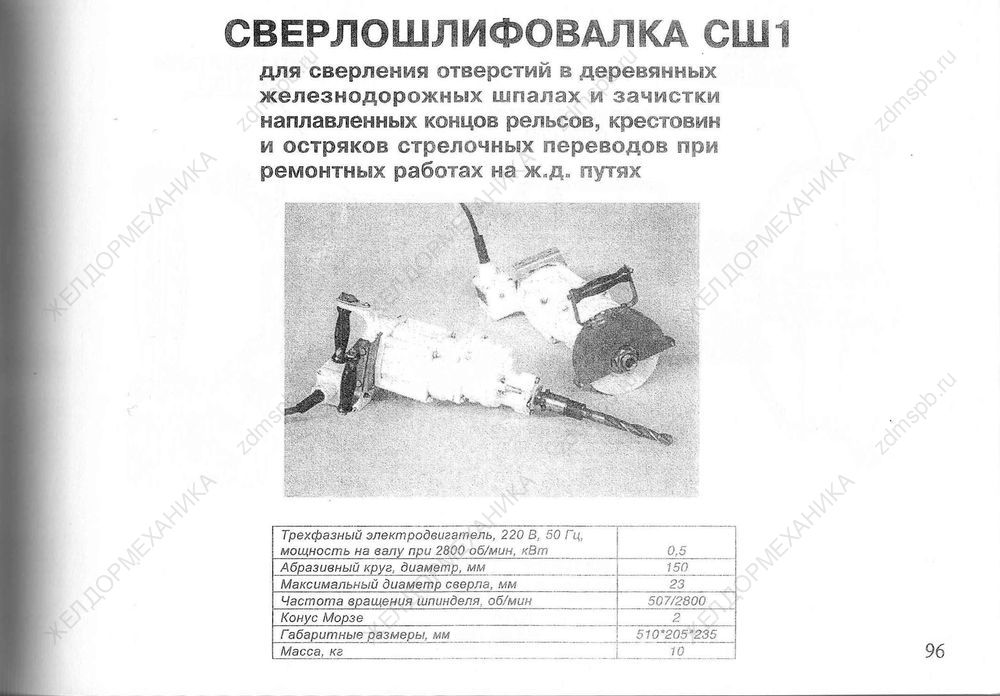

Стр. 96 Сверлошлифовалка СШ1

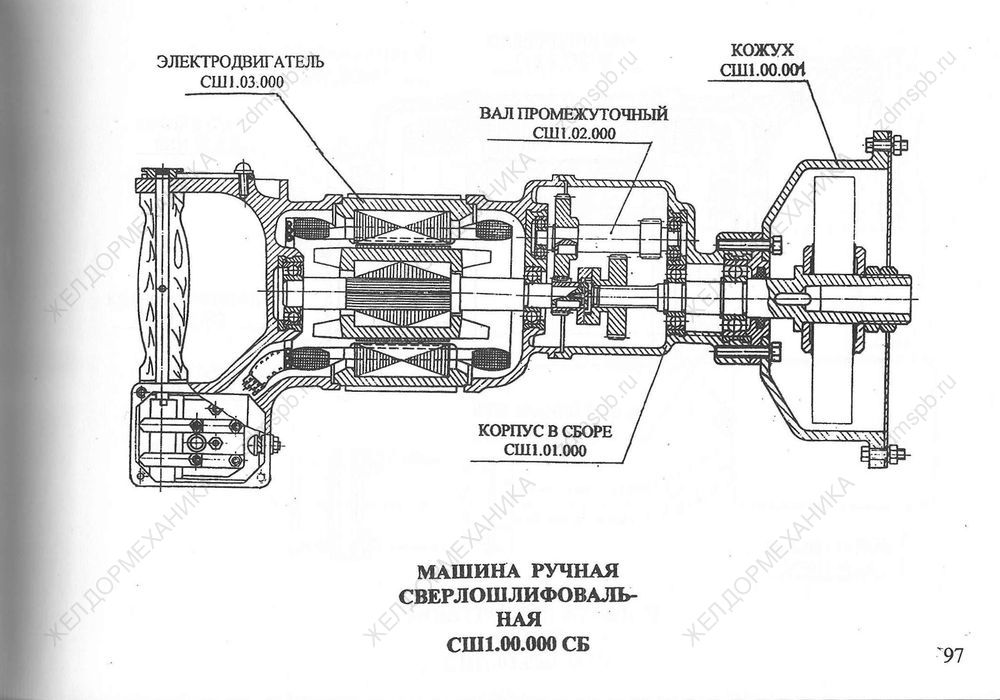

Стр. 97 Чертеж Машина ручная сверлошлифовальная СШ1.00.000СБ

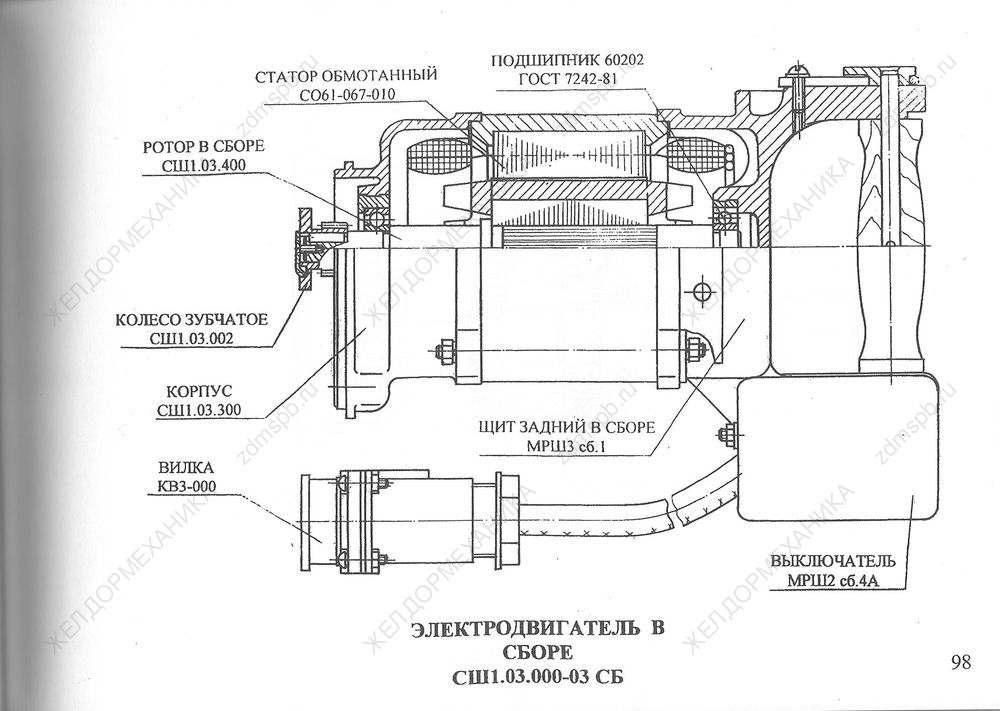

Стр. 98 Чертеж Электродвигатель в сборе СШ1.03.000-03СБ

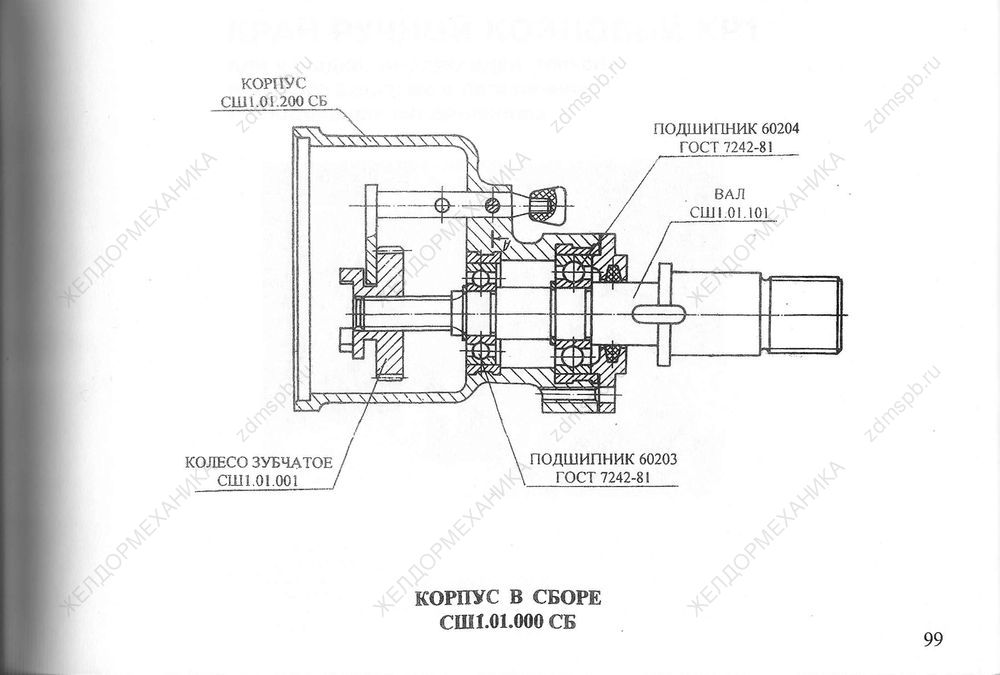

Стр. 99 Чертеж Корпус в сборе СШ1.01.000СБ

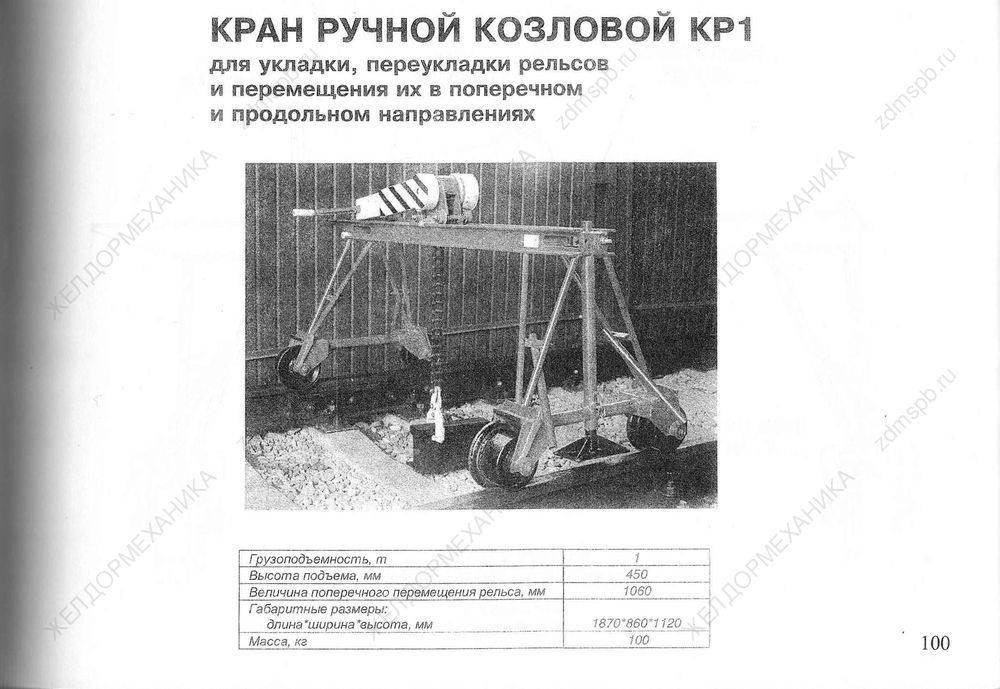

Стр. 100 Кран ручной козловой КР1

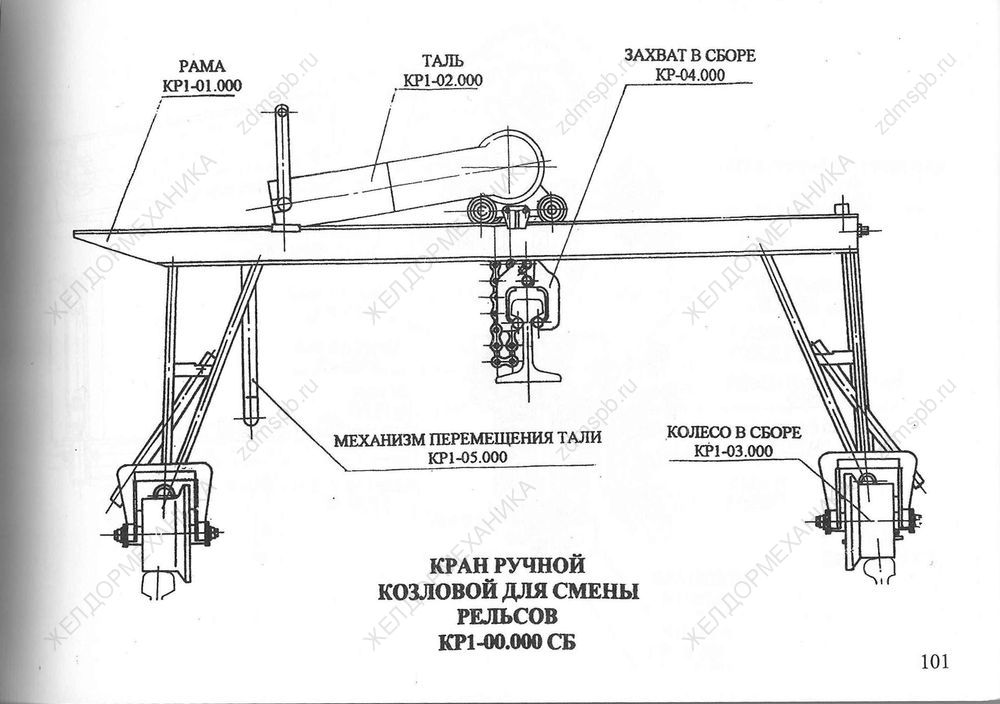

Стр. 101 Чертеж Кран ручной козловой для смены рельсов КР1-00.000СБ

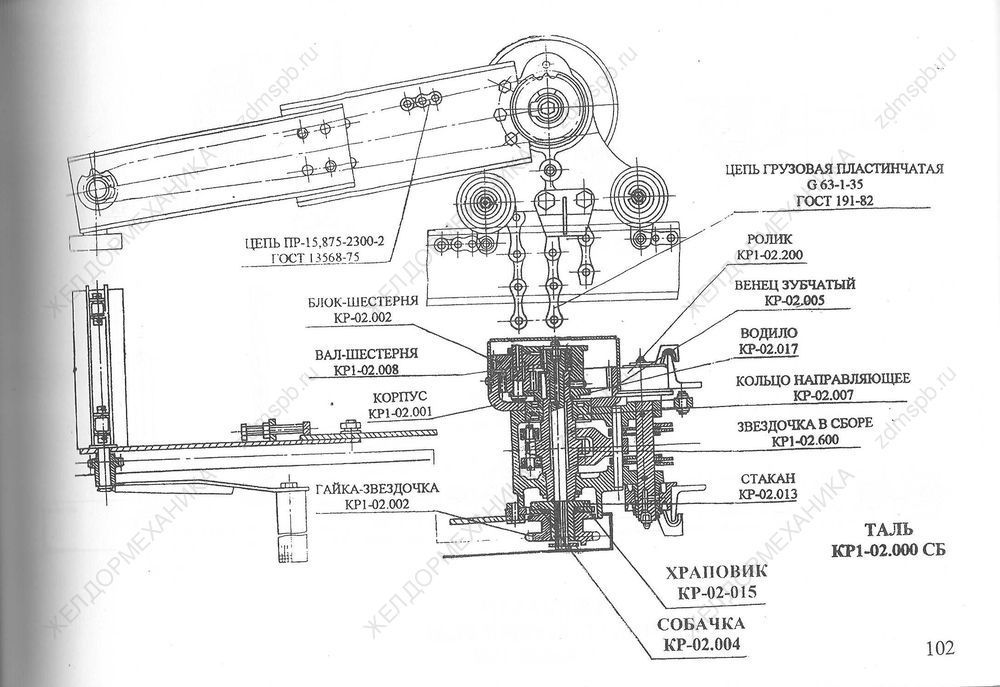

Стр. 102 Чертеж Таль КР1-02.000СБ

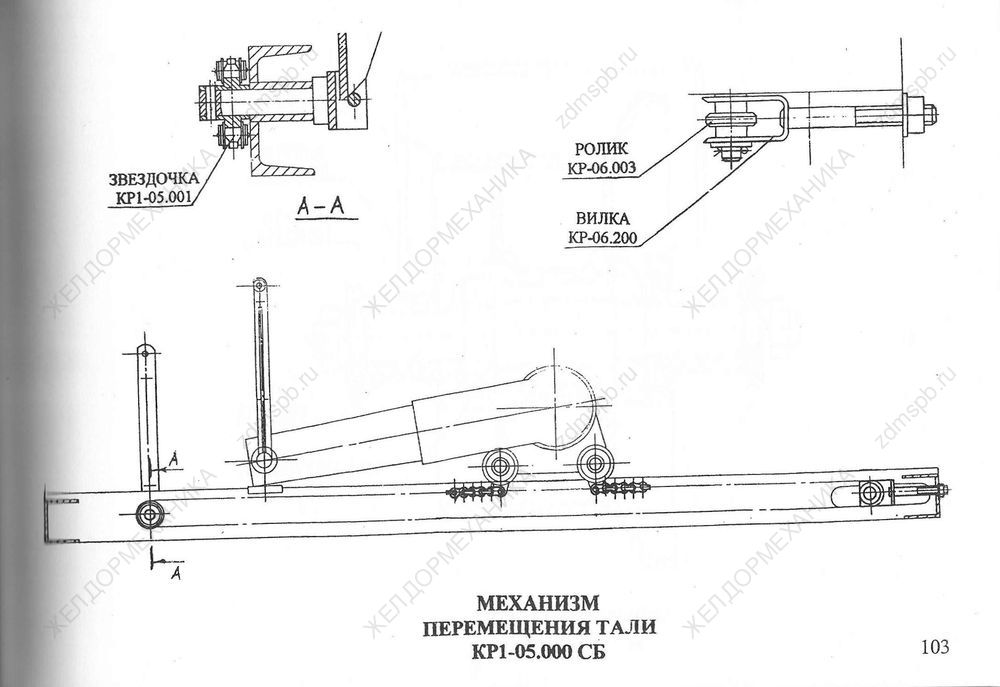

Стр. 103 Чертеж Механизм перемещения тали КР1-05.000СБ

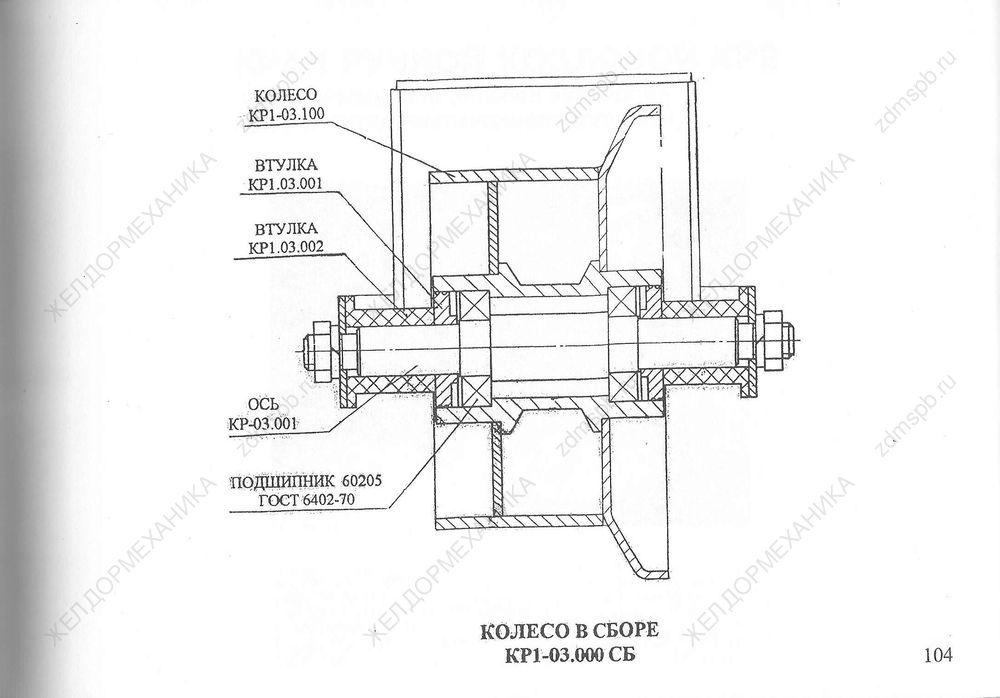

Стр. 104 Чертеж Колесо в сборе КР1-03.000СБ

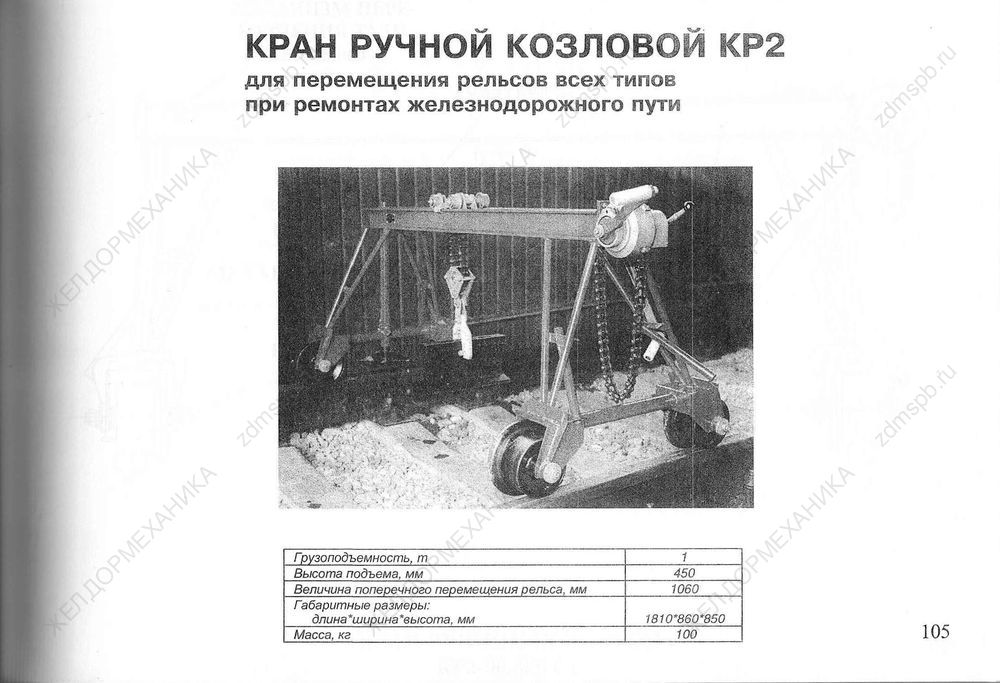

Стр. 105 Кран ручной козловой КР2

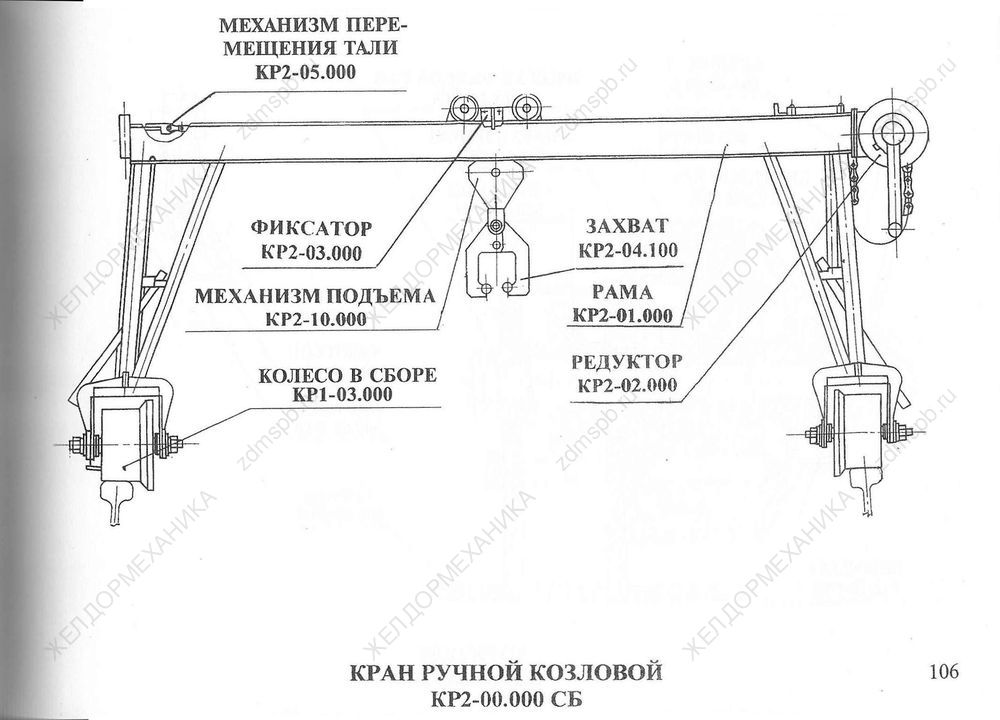

Стр. 106 Чертеж Кран ручной козловой КР2-00.000СБ

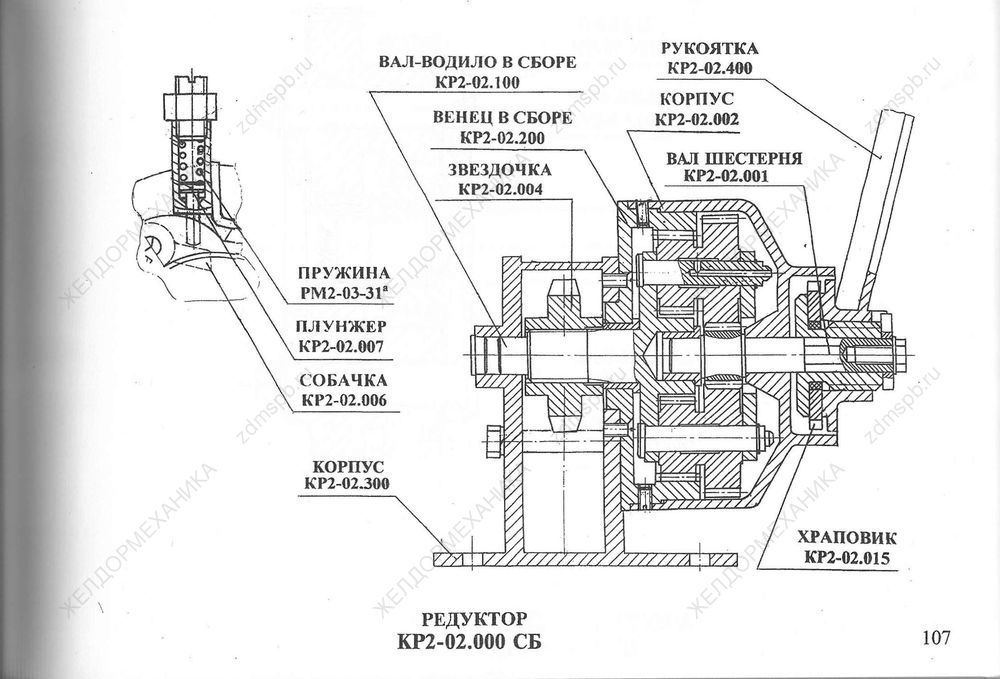

Стр. 107 Чертеж Редуктор КР-02.000СБ

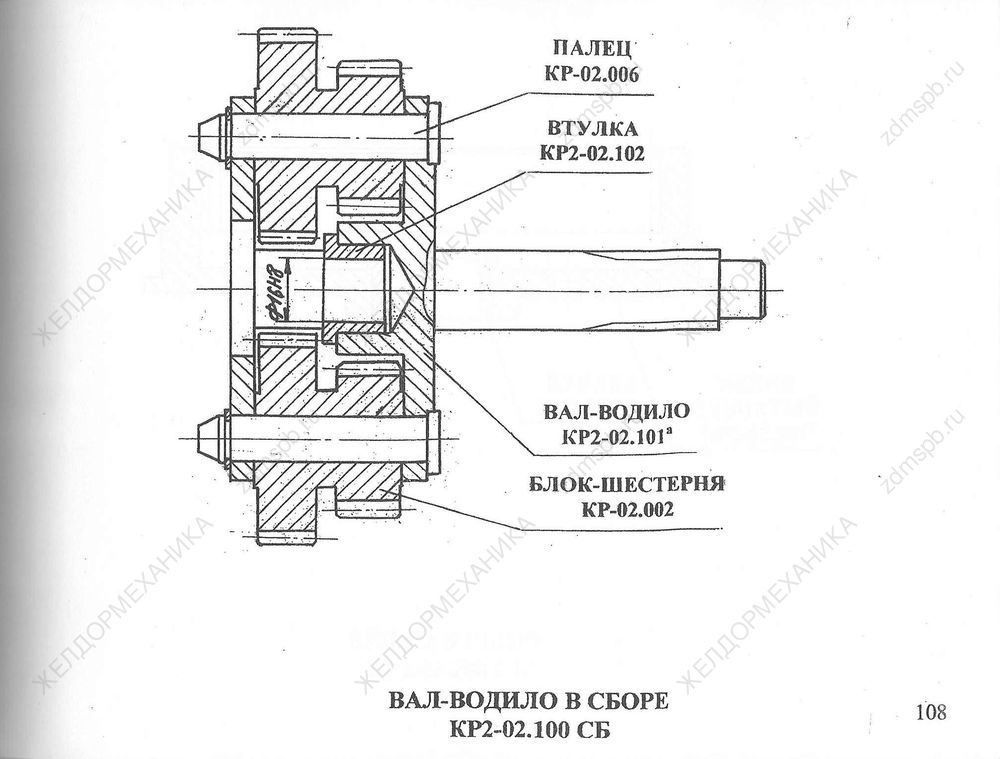

Стр. 108 Чертеж Вал-водило в сборе КР2-02.100СБ

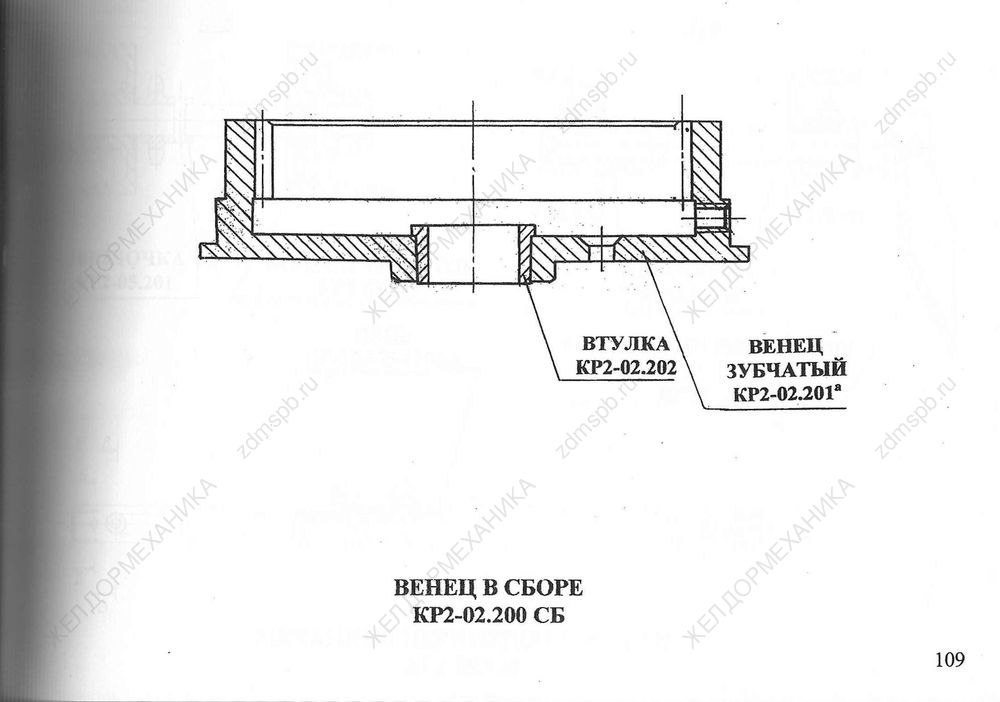

Стр. 109 Чертеж Венец в сборе КР2-02.200СБ

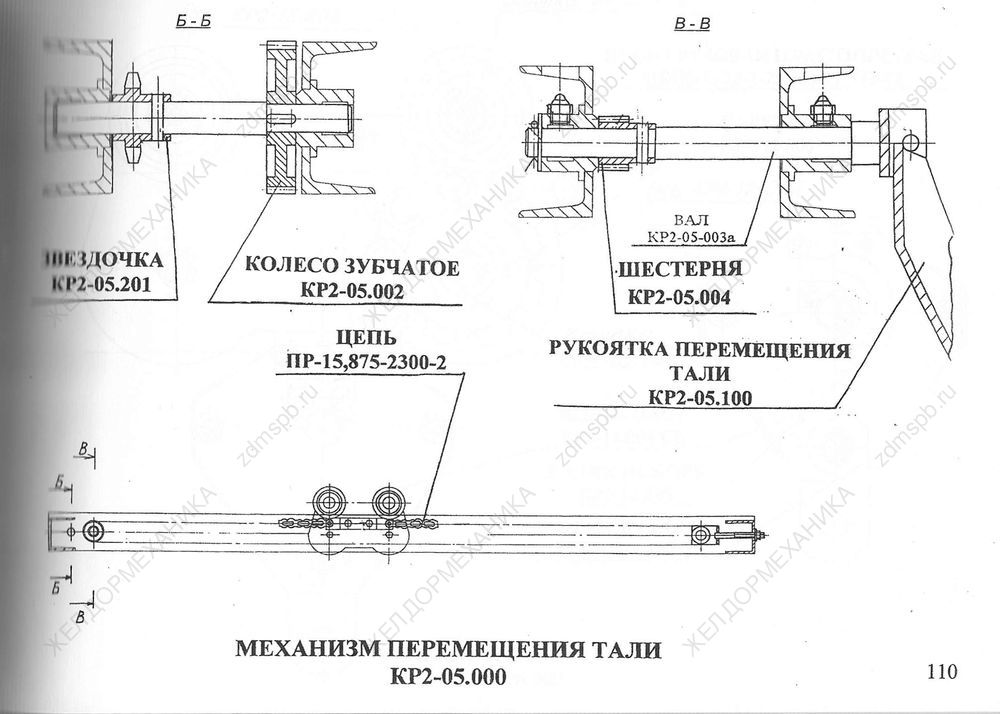

Стр. 110 Чертеж Механизм перемещения тали КР2-05.000

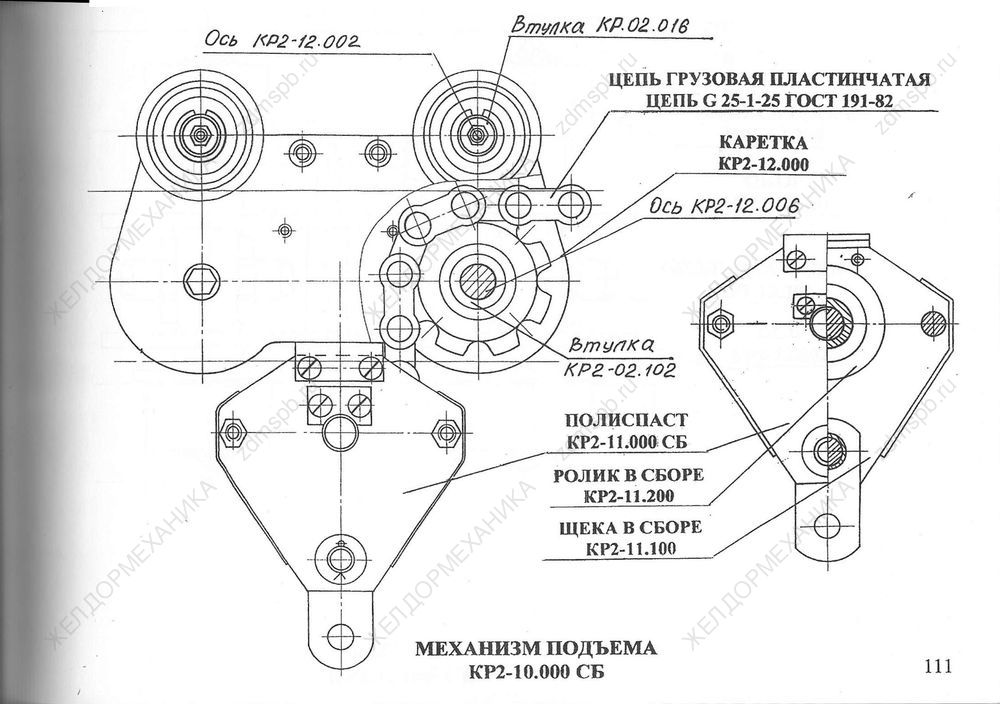

Стр. 111 Чертеж Механизм подъема КР2-10.000СБ

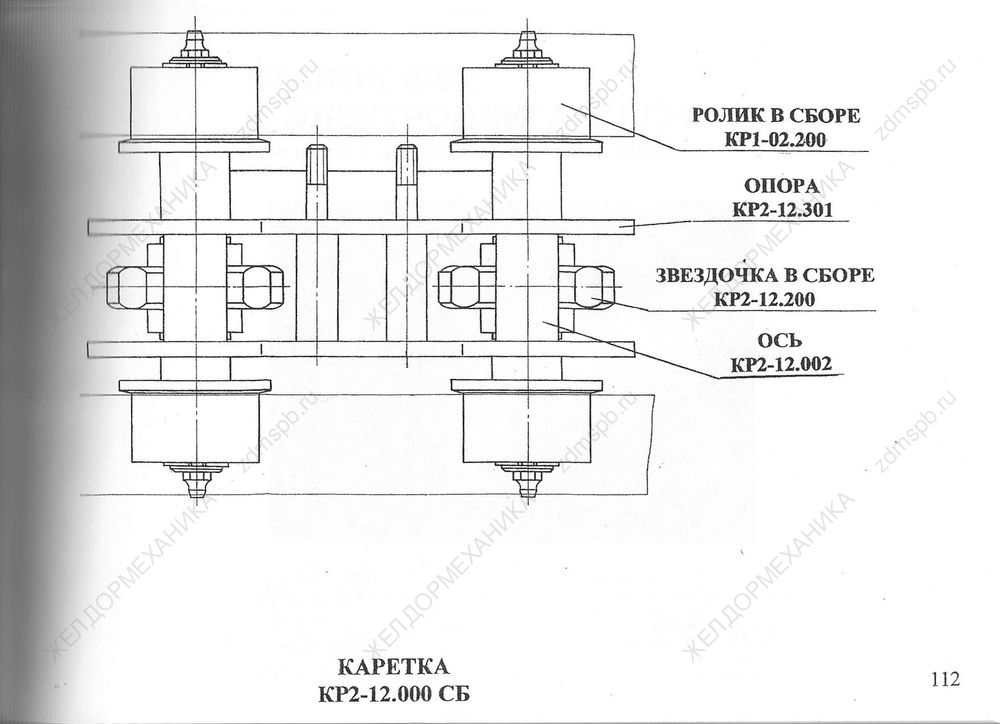

Стр. 112 Чертеж Каретка КР2-12.000СБ

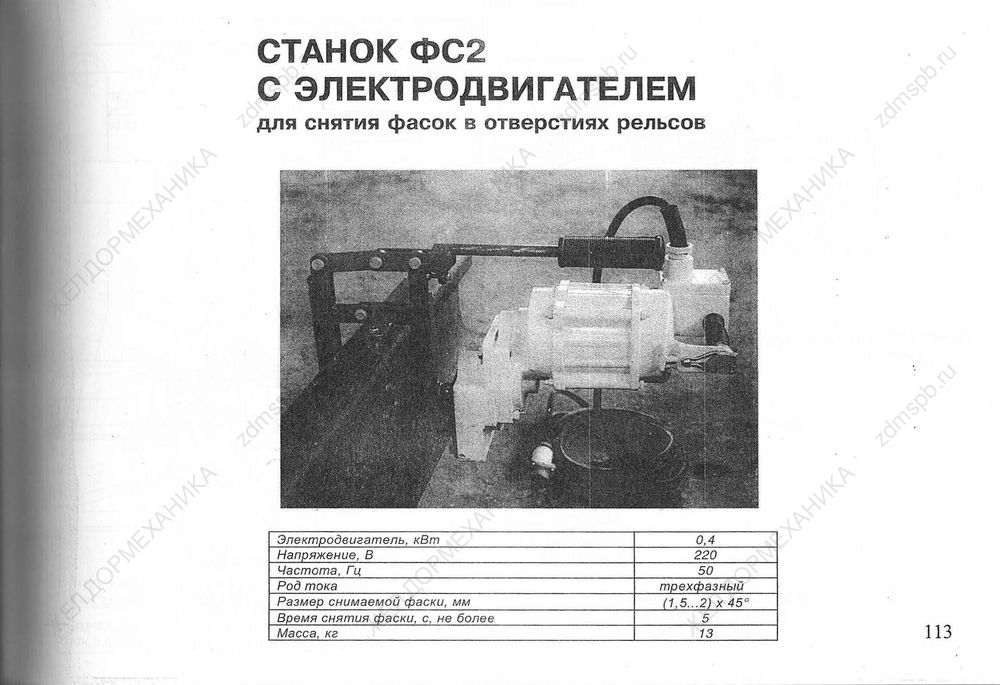

Стр. 113 Станок ФС2 с электродвигателем

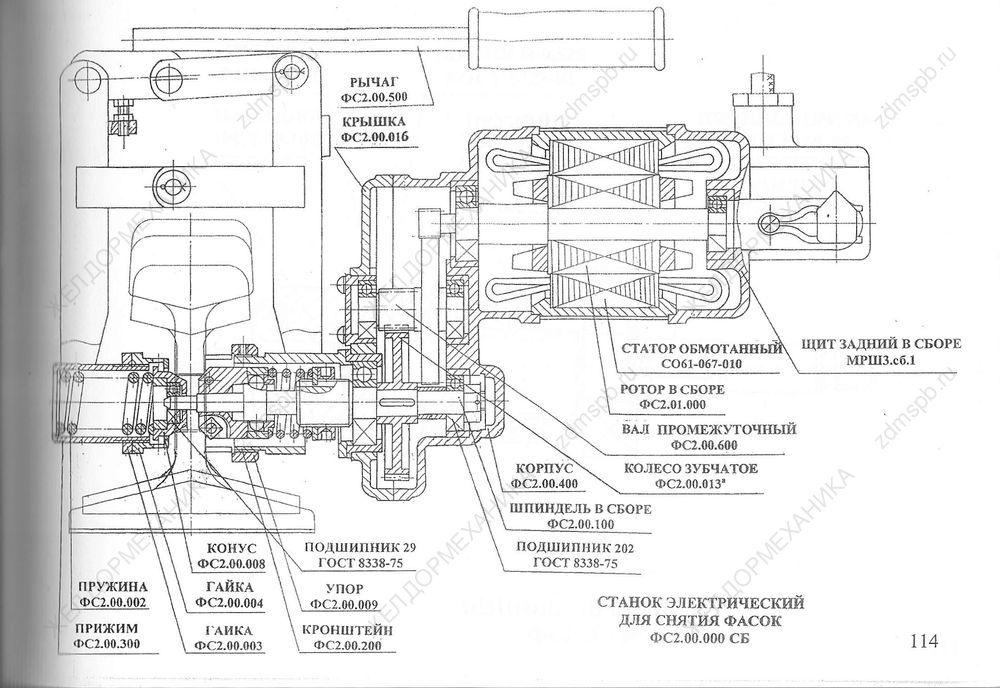

Стр. 114 Чертеж Станок электрический для снятия фасок ФС2.00.000СБ

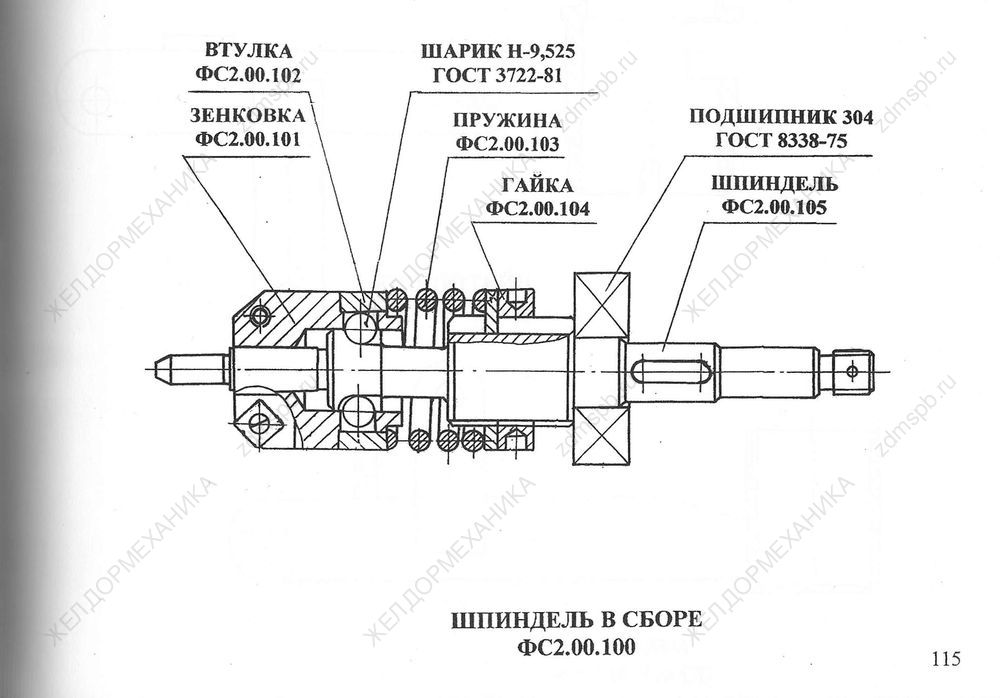

Стр. 115 Чертеж Шпиндель в сборе ФС2.00.100

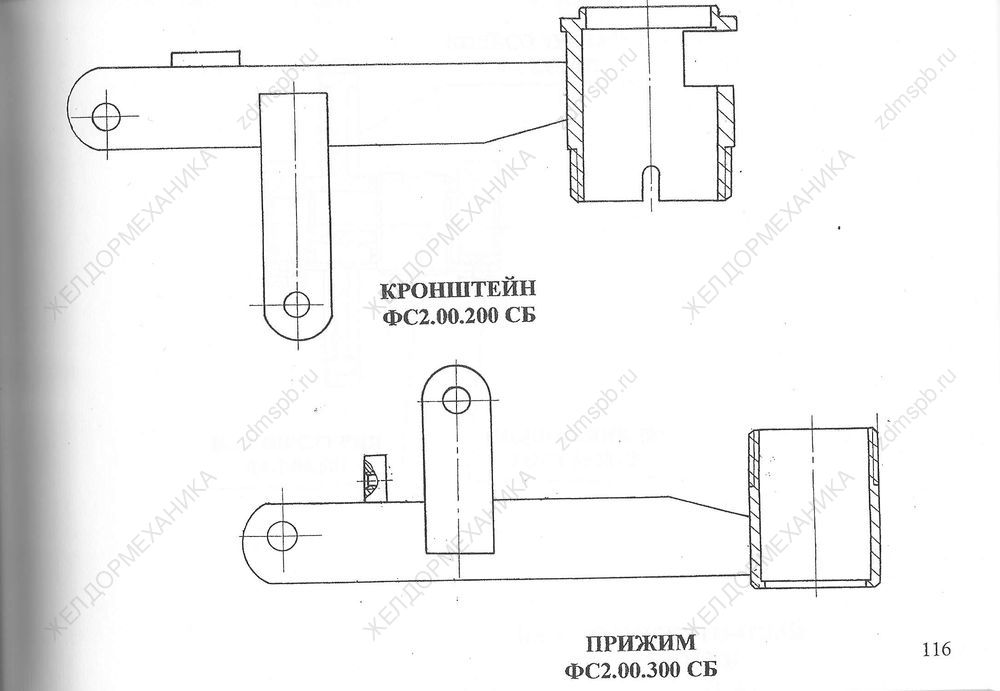

Стр. 116 Чертеж Прижим ФС2.00.300СБ

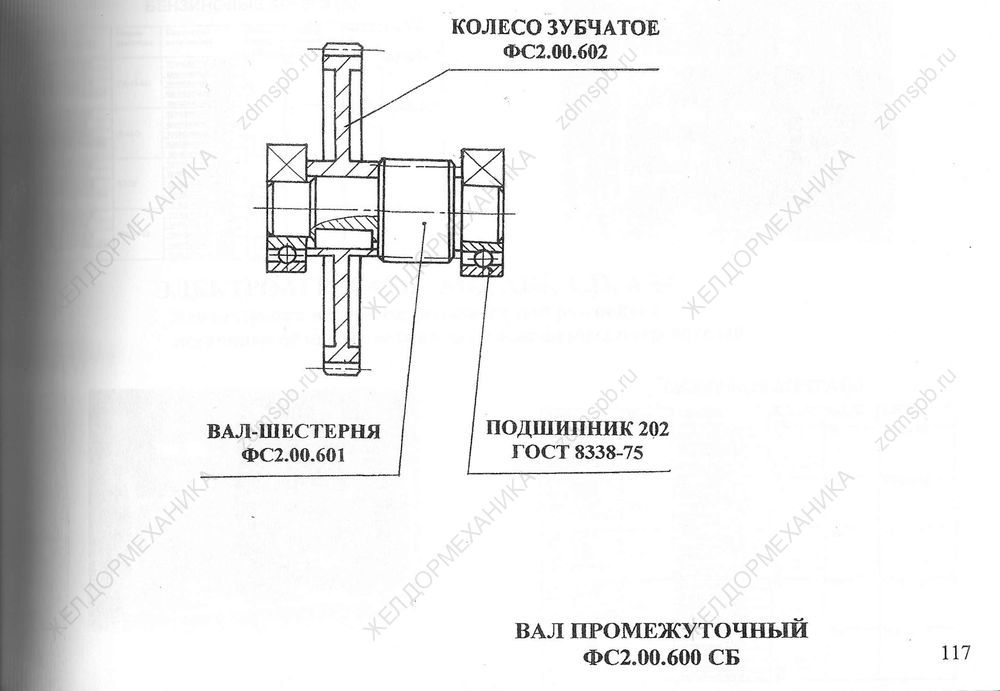

Стр. 117 Чертеж Вал промежуточный ФС2.00.600СБ

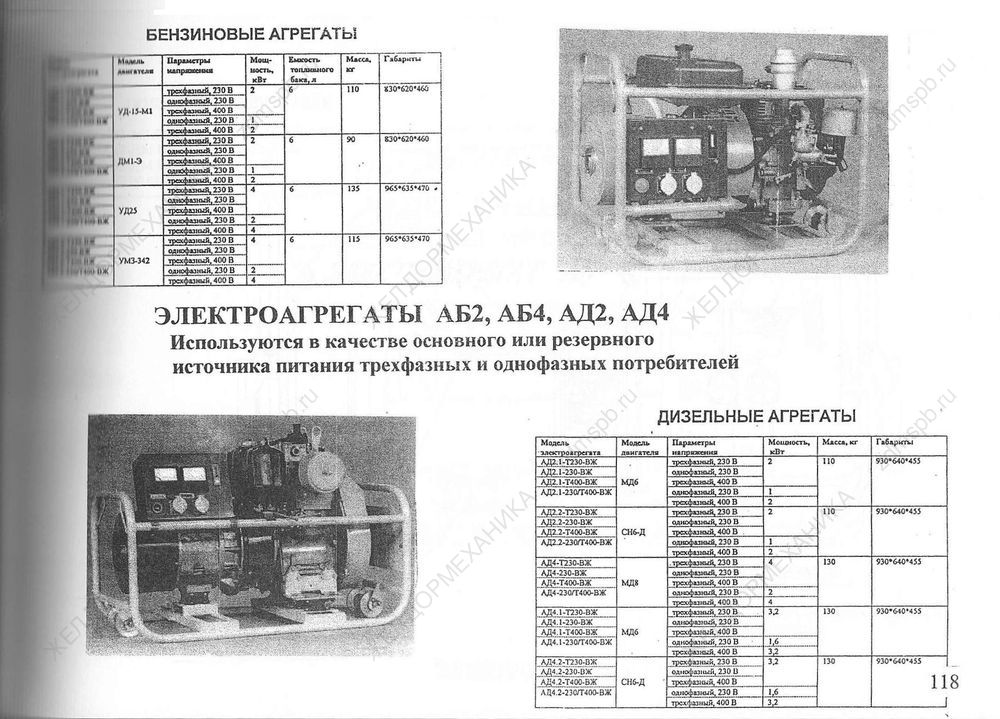

Стр. 118 Электроагрегаты АБ2, АБ4, АД2, АД4

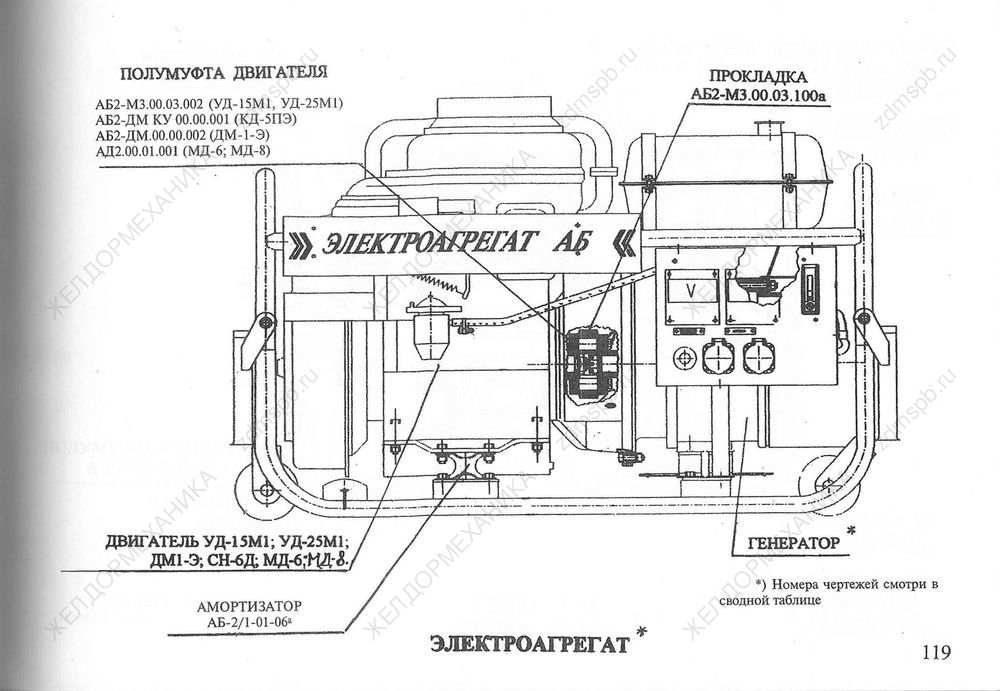

Стр. 119 Чертеж Электроагрегат

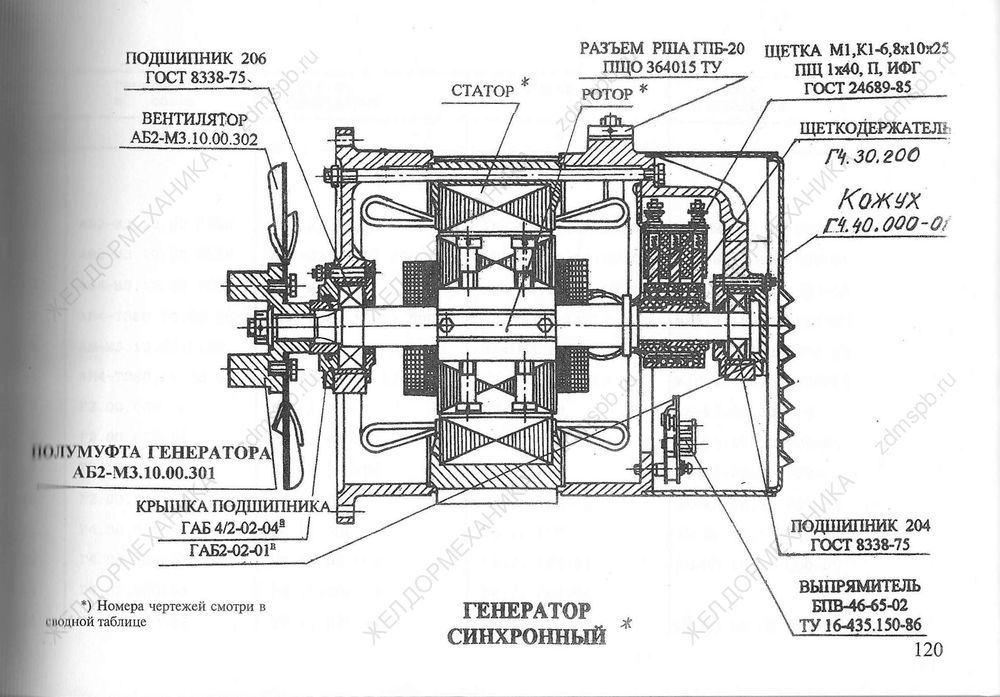

Стр. 120 Чертеж Генератор синхронный
Стр. 121 Электроагрегаты производства Калугатрансмаш

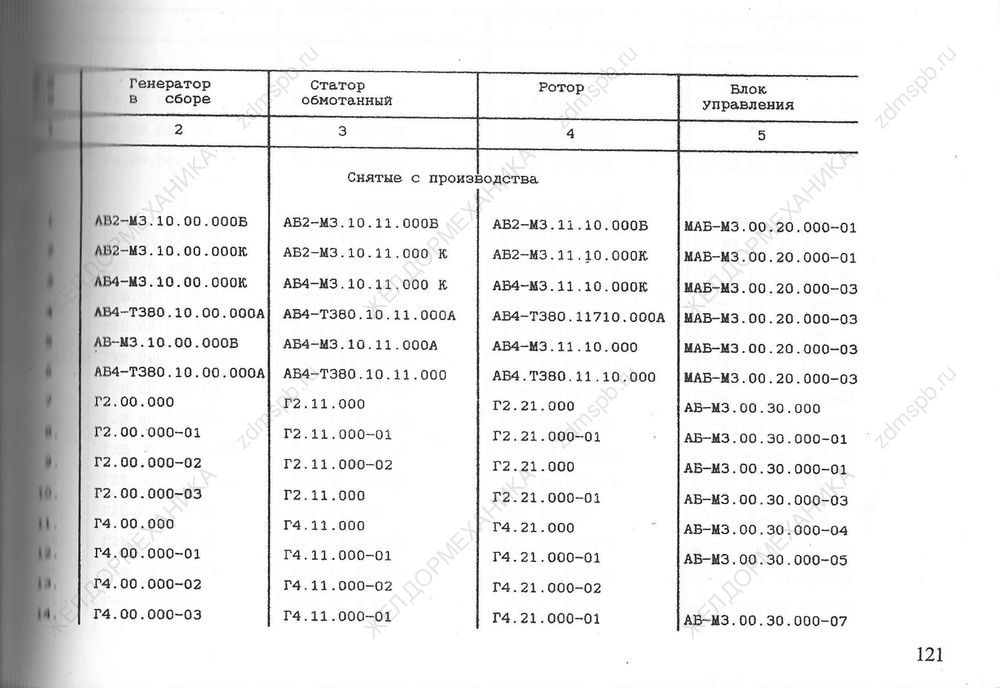

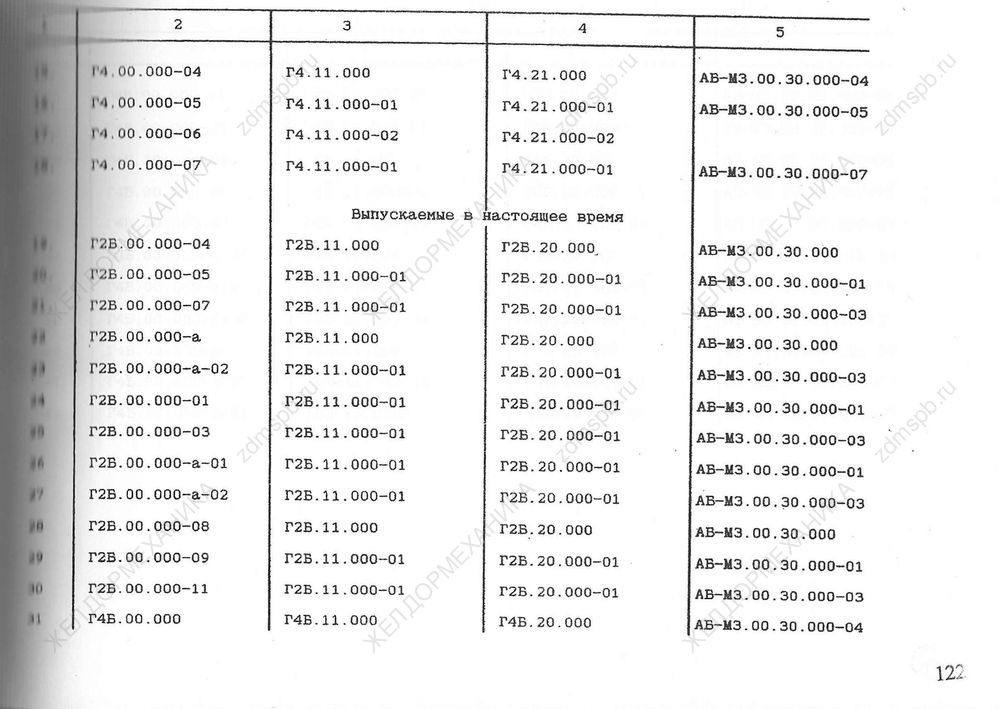

Стр. 122 Электроагрегаты производства Калугатрансмаш

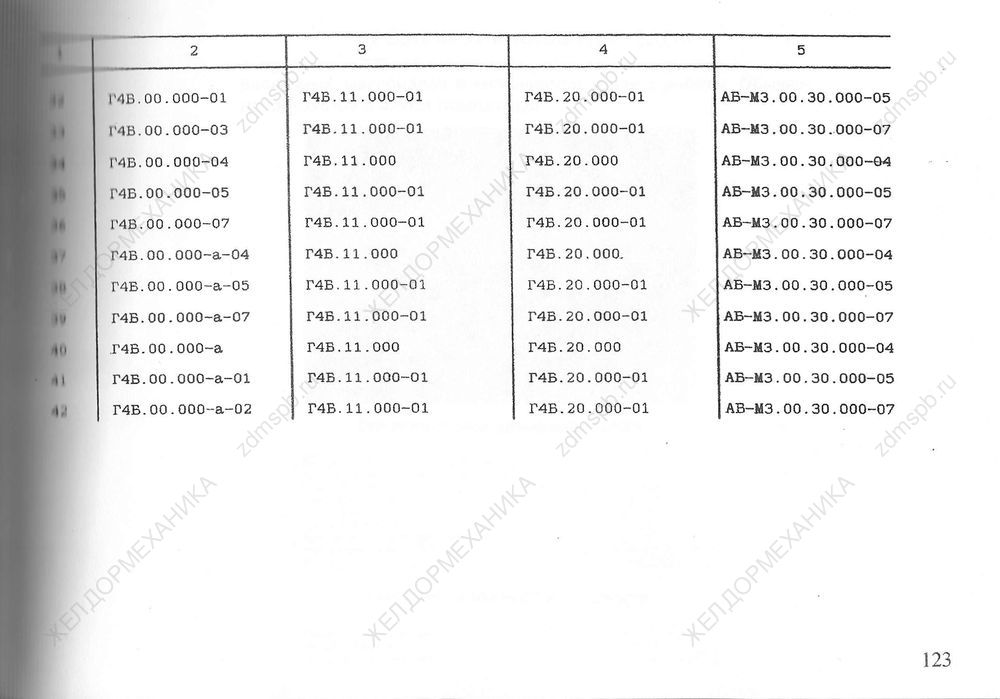

Стр. 123 Электроагрегаты производства Калугатрансмаш

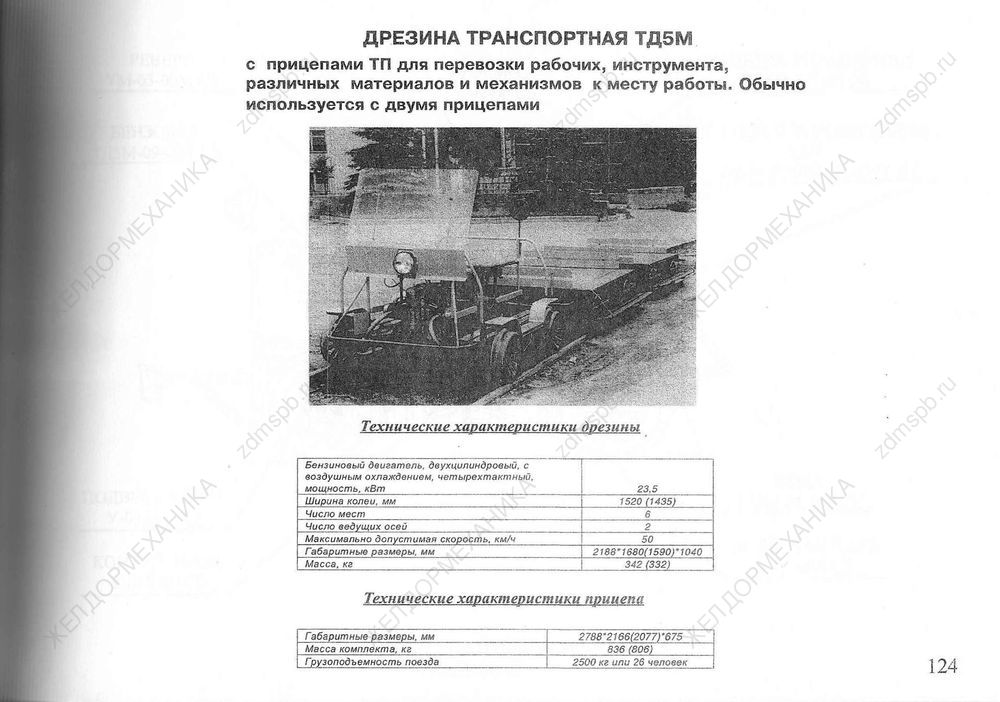

Стр. 124 Дрезина транспортная ТД5М

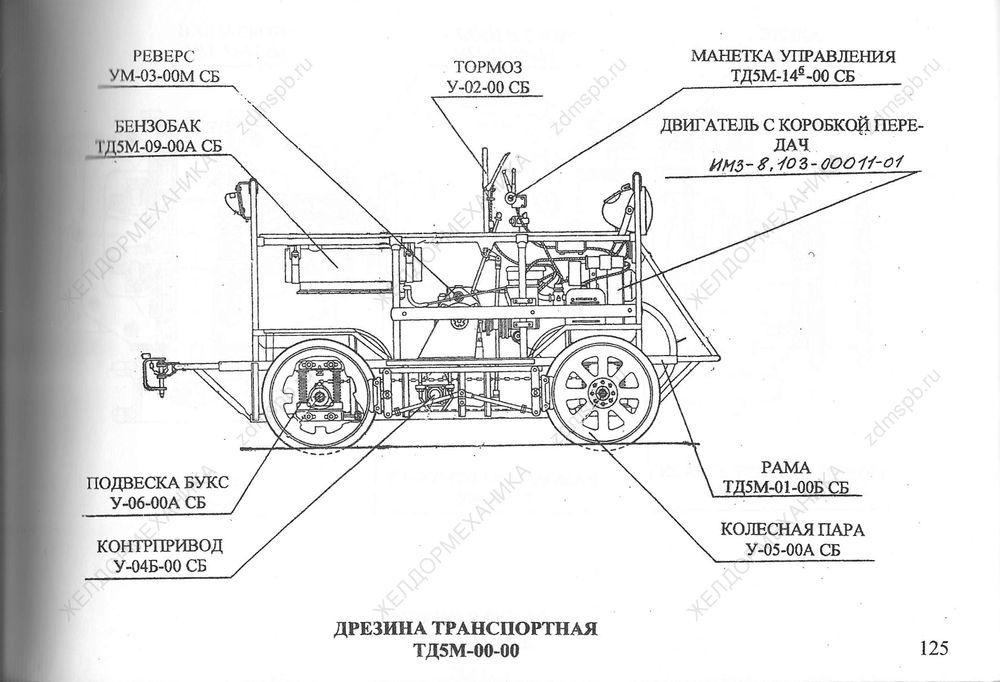

Стр. 125 Чертеж Дрезина транспортная ТД5М-00-00

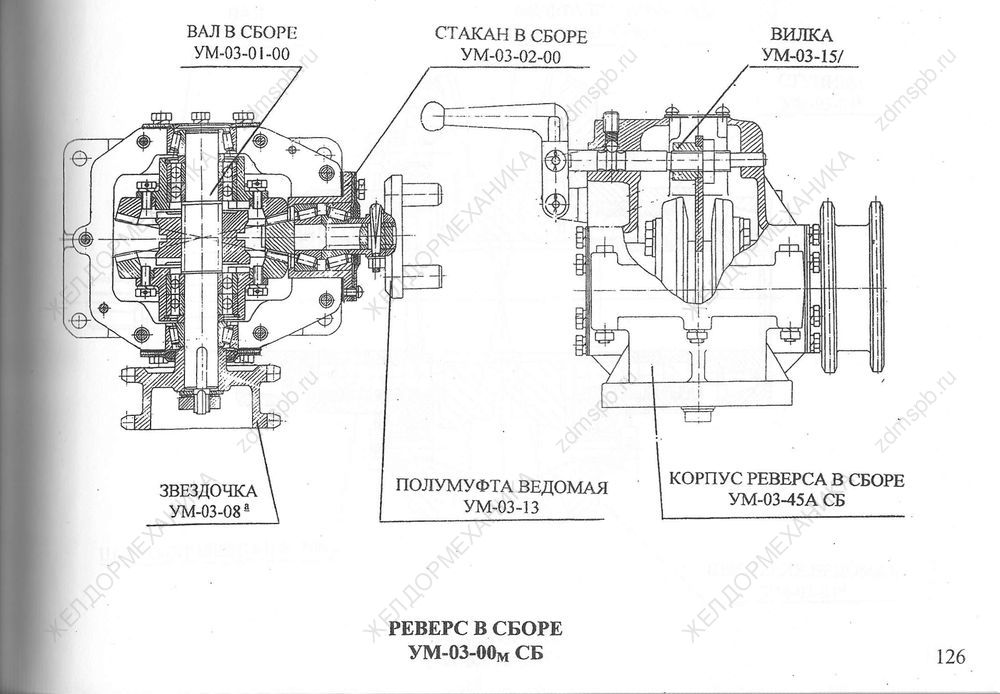

Стр. 126 Чертеж Реверс в сборе УМ-03-00м СБ

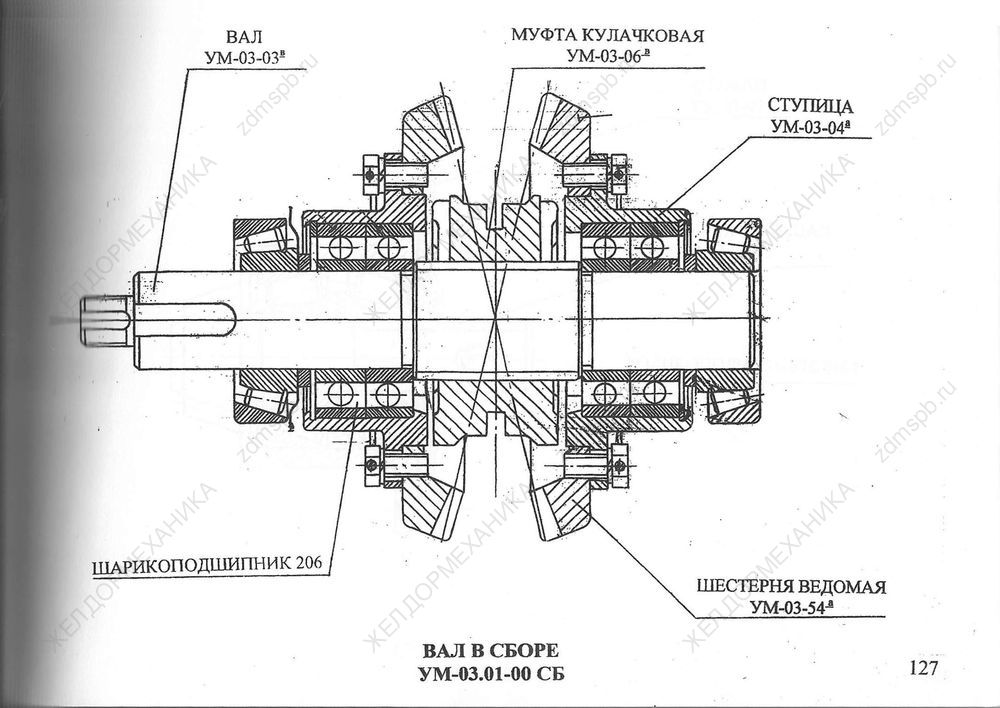

Стр. 127 Чертеж Вал в сборе УМ-03.01-00СБ

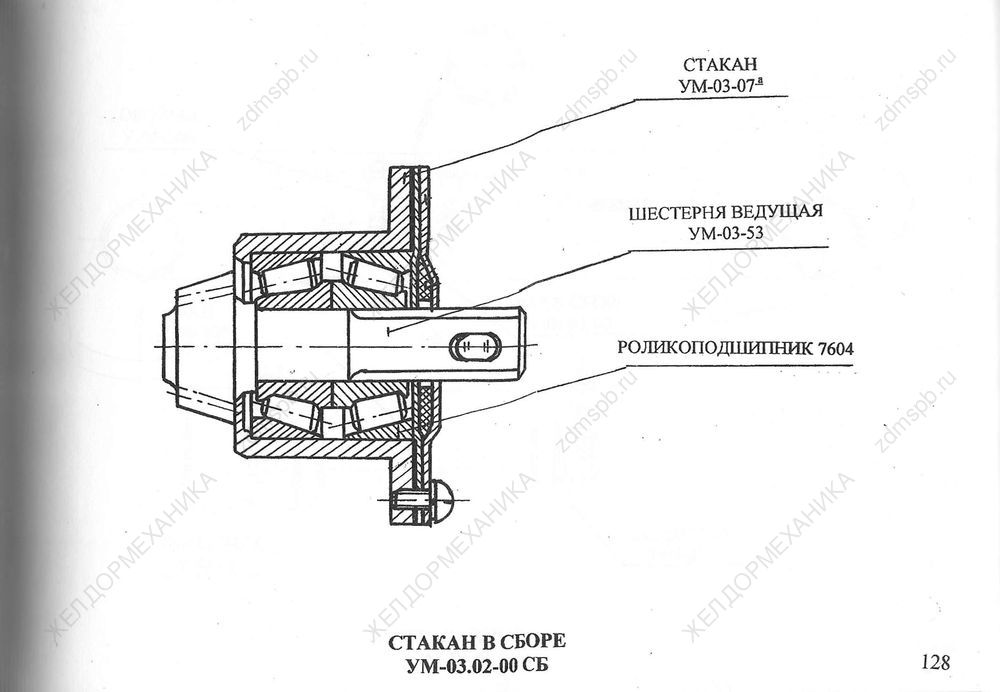

Стр. 128 Чертеж Стакан в сборе УМ-03.02-00СБ

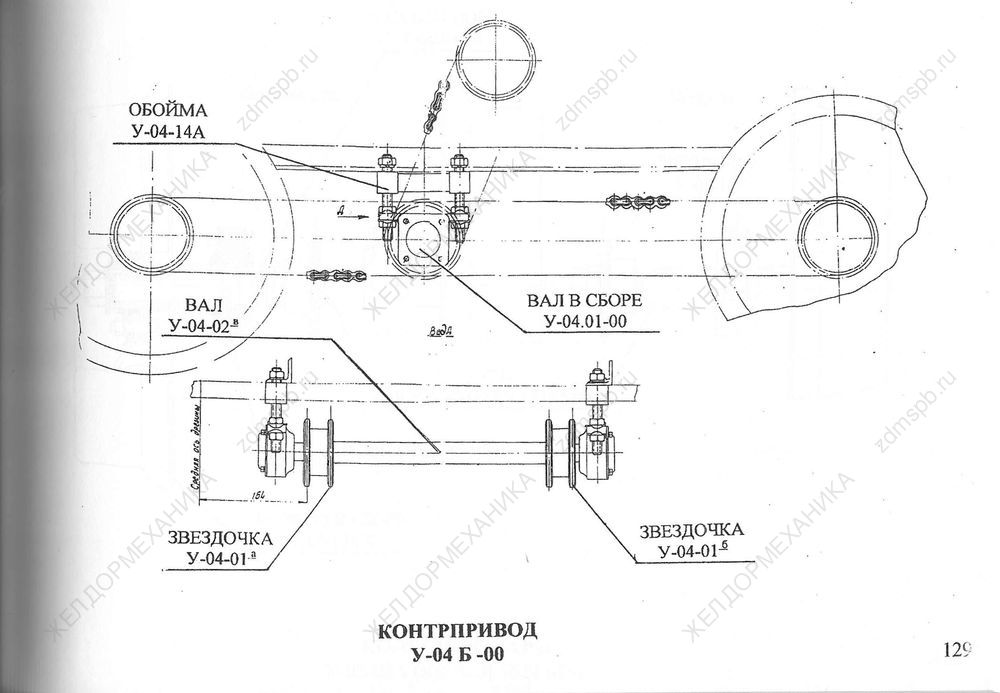

Стр. 129 Чертеж Контрпривод У-04Б-00

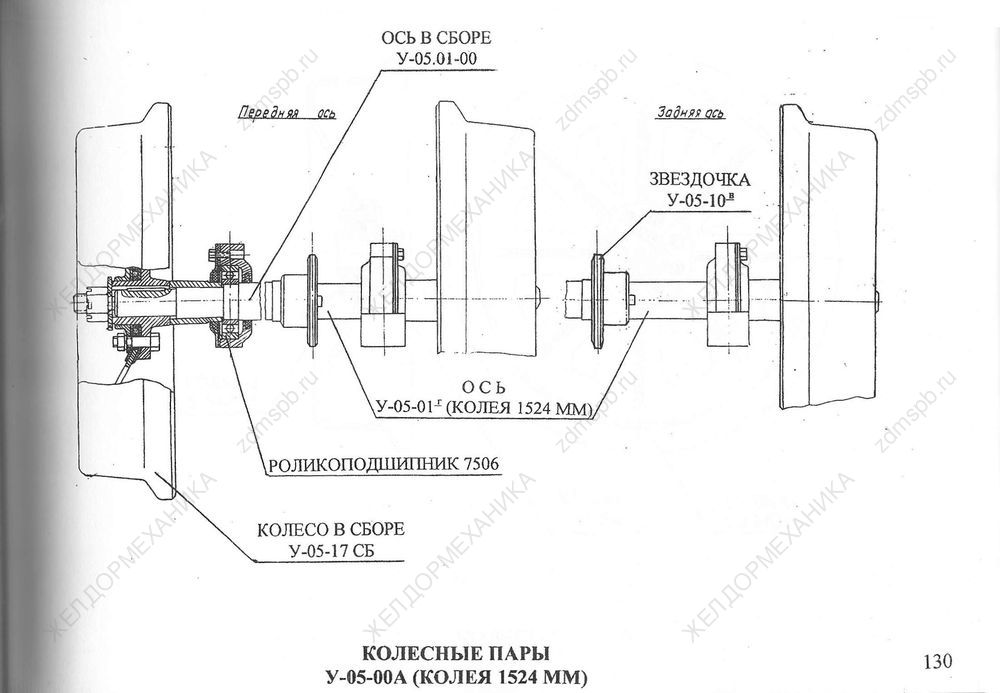

Стр. 130 Чертеж Колесные пары У-05-00А (колея 1524мм)

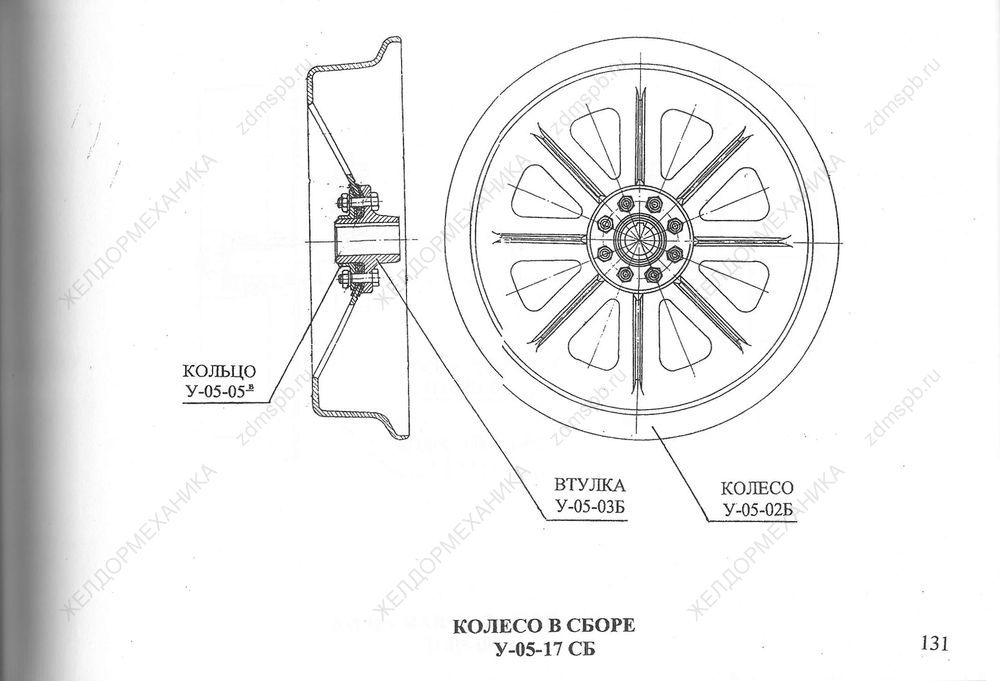

Стр. 131 Чертеж Колесо в сборе У-05-17СБ

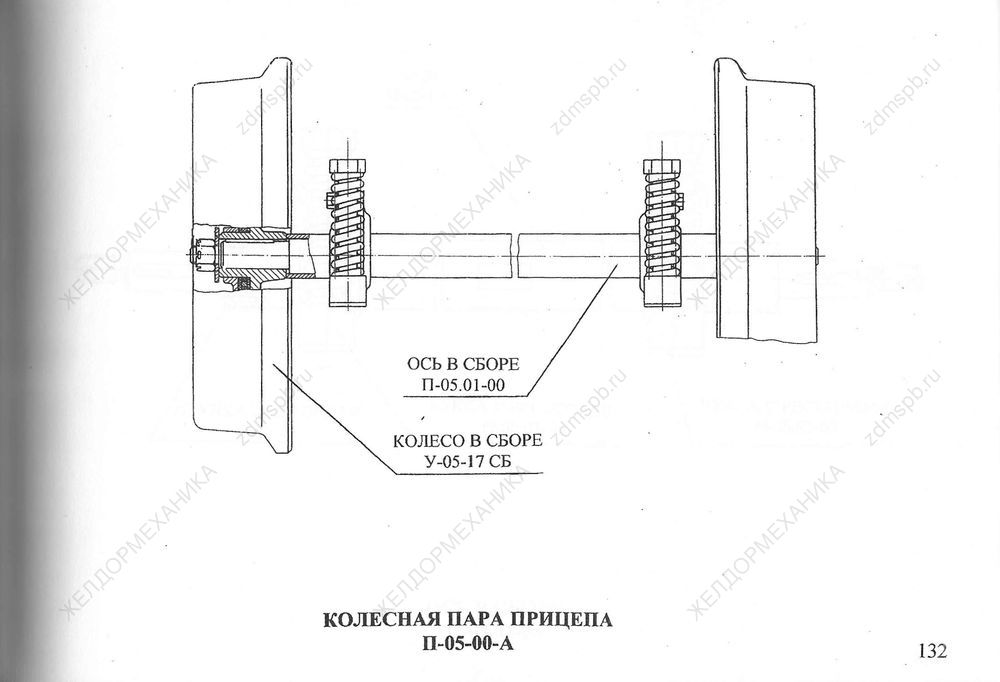

Стр. 132 Чертеж Колесная пара прицепа П-05-00-А

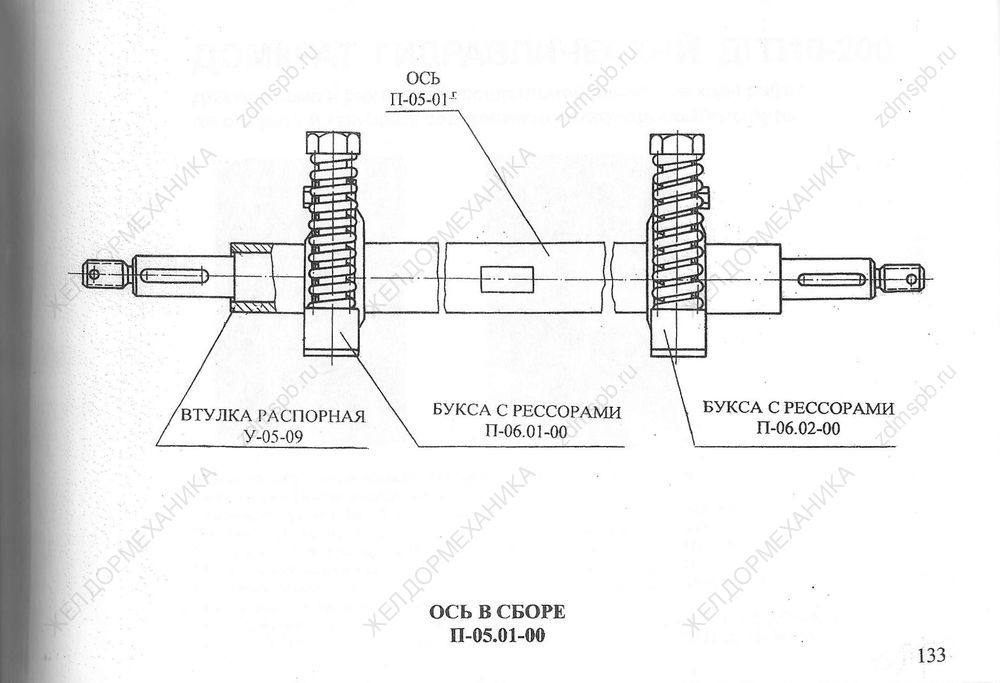

Стр. 133 Чертеж Ось в сборе П-05.01-00

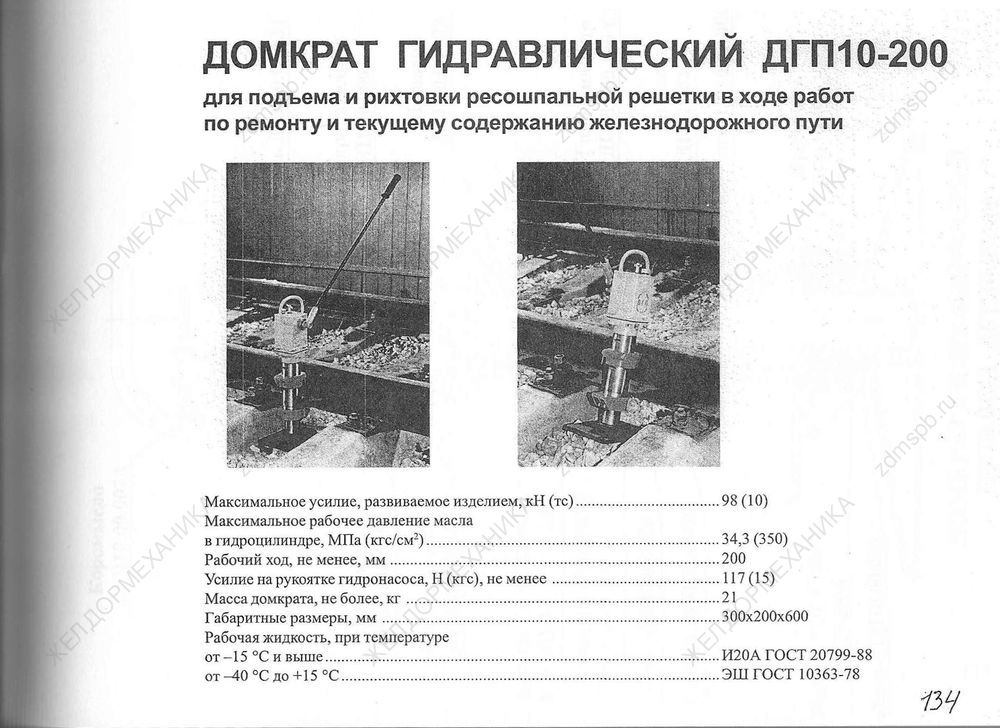

Стр. 134 Домкрат гидравлический ДГП10-200

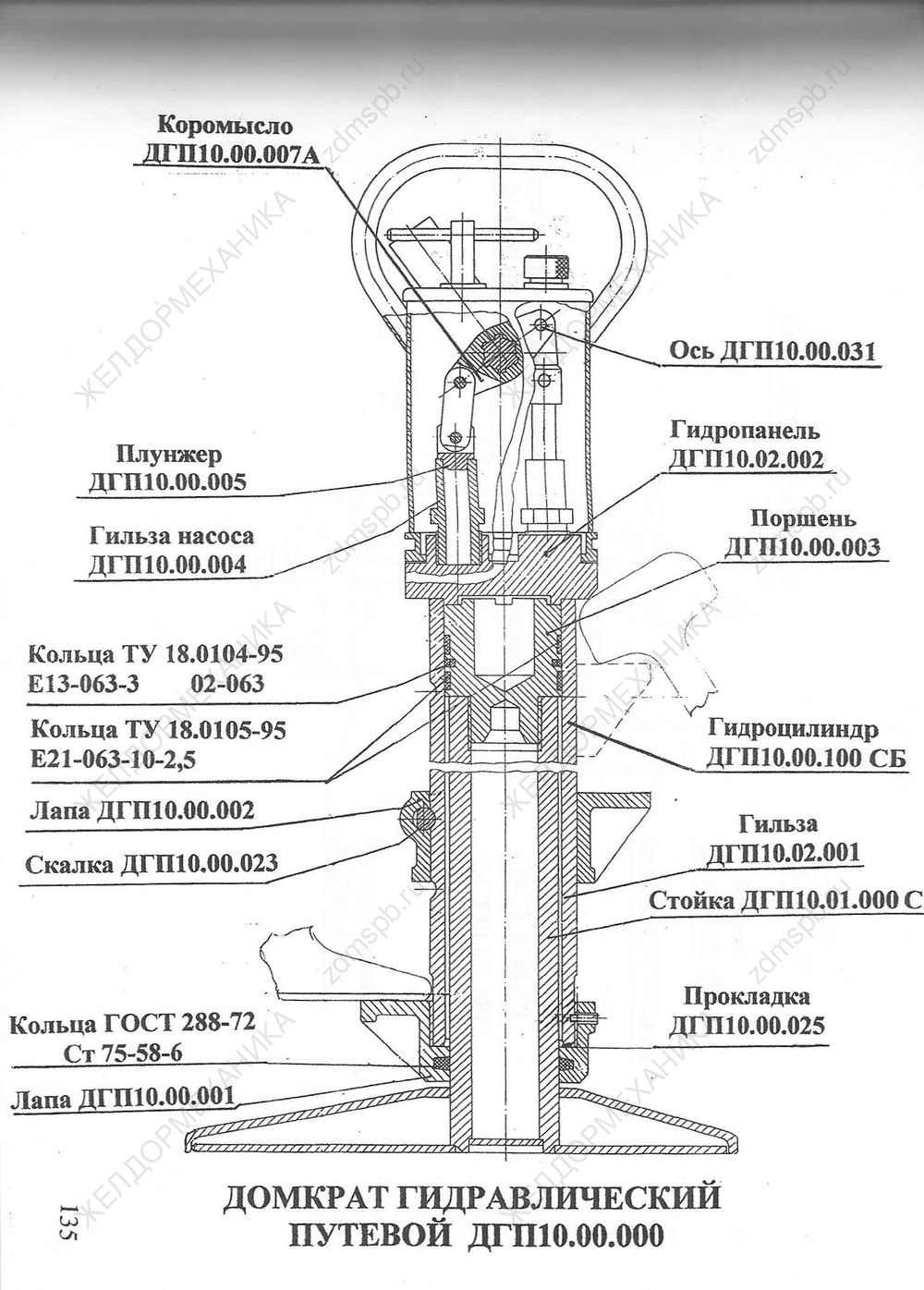

Стр. 135 Чертеж Домкрат гидравлический путевой ДГП10.00.000

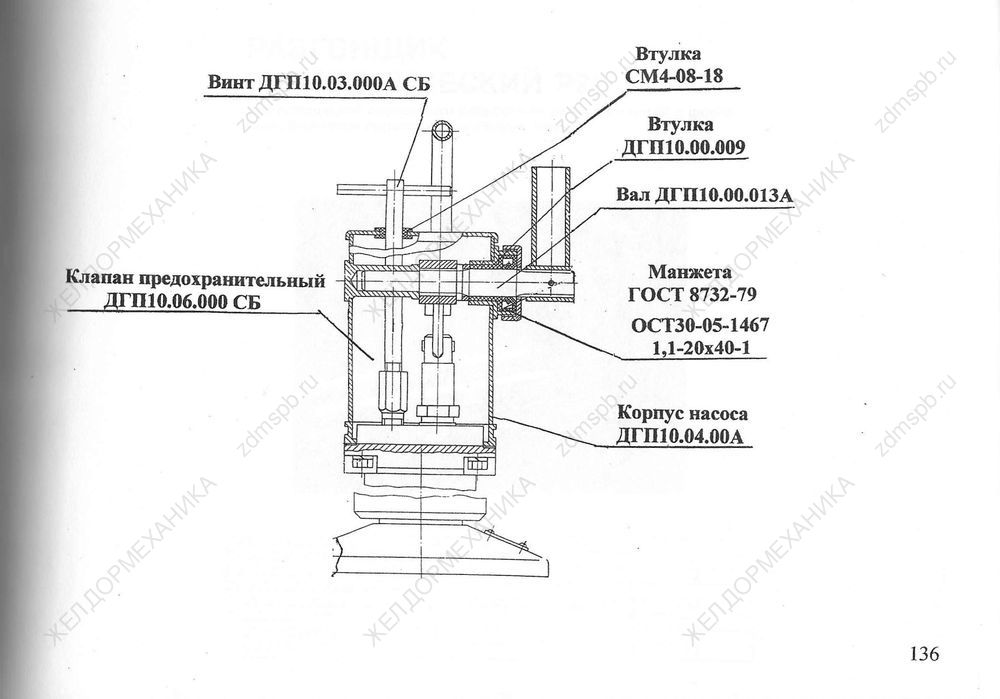

Стр. 136 Чертеж Корпус насоса ДГП10.04.00А и детали

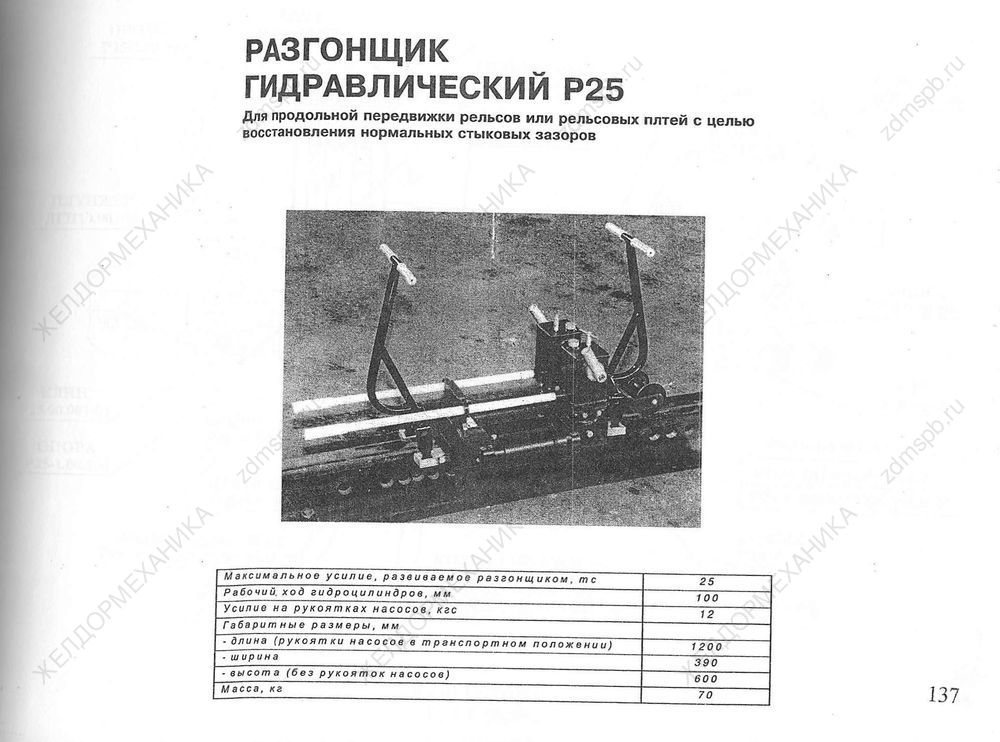

Стр. 137 Разгонщик гидравлический Р25

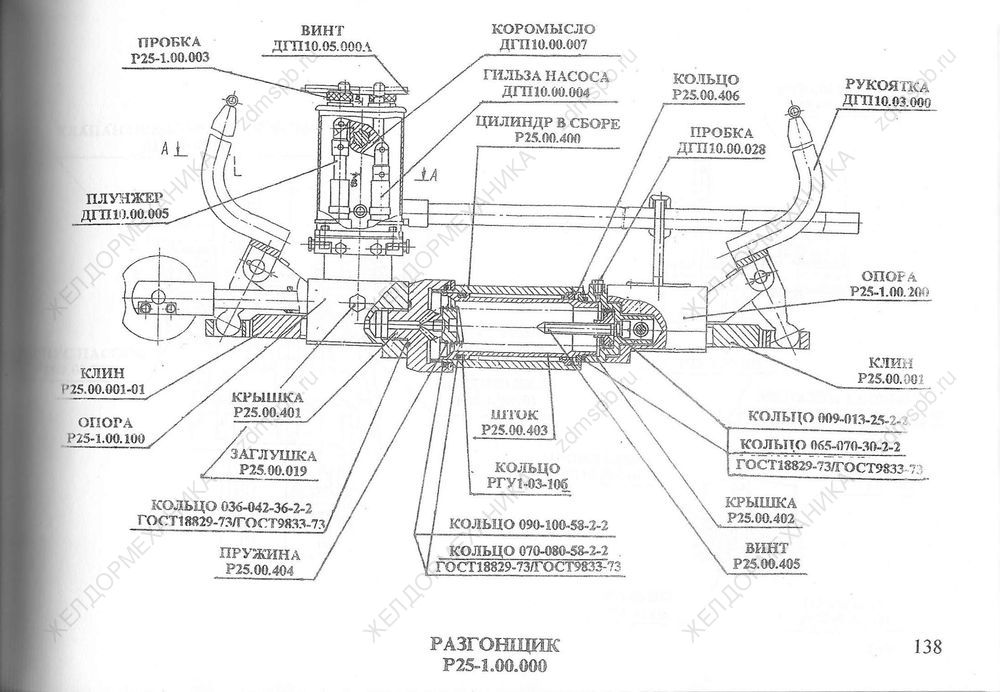

Стр. 138 Чертеж Разгонщик Р25-1.00.000

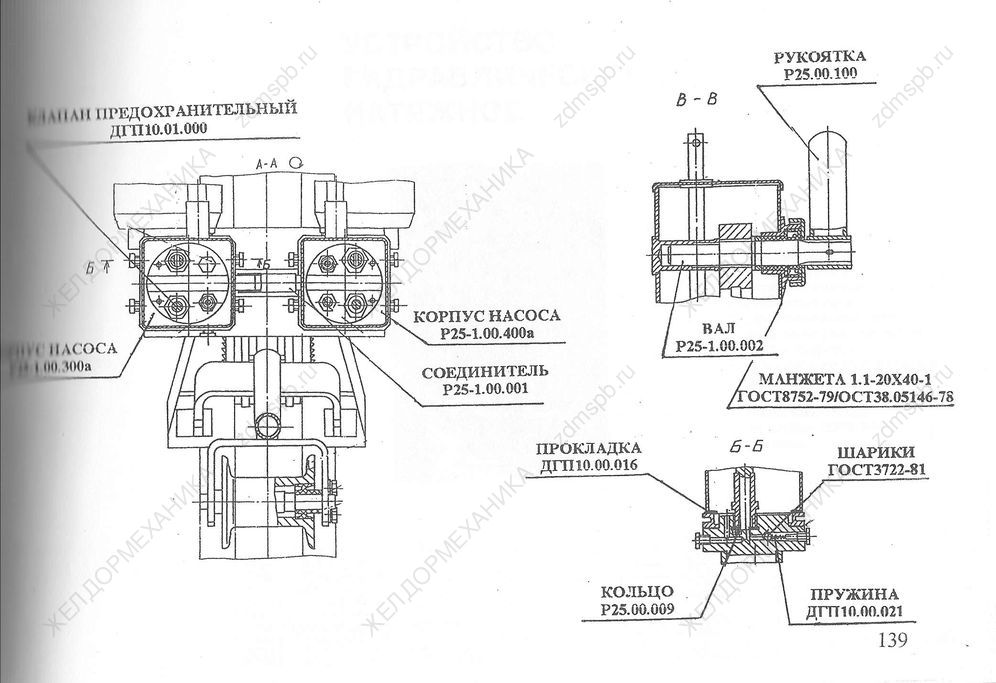

Стр. 139 Чертеж Корпус насоса Р25-1.00.300а, Корпус насоса Р25-1.00.400а, детали

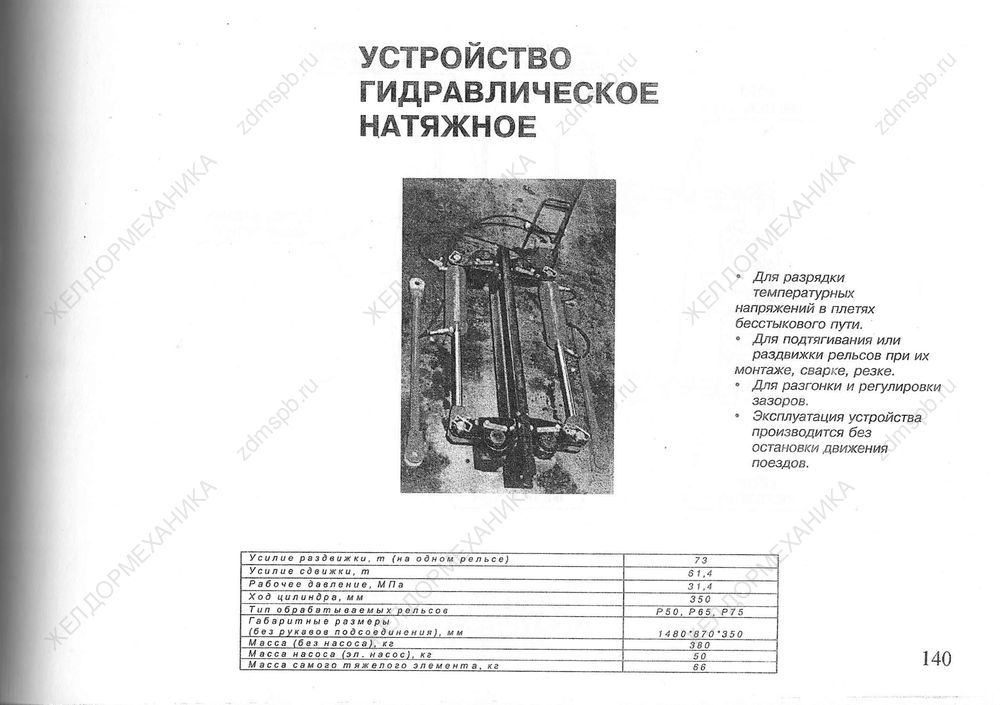

Стр. 140 Устройство гидравлическое натяжное

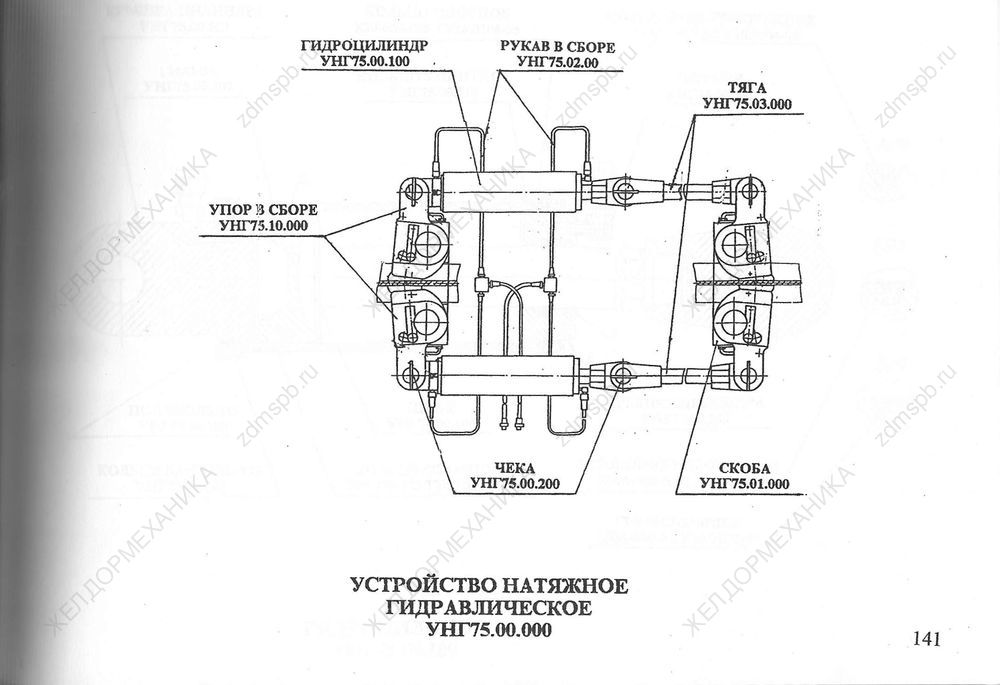

Стр. 141 Чертеж Устройство гидравлическое натяжное УНГ75.00.000

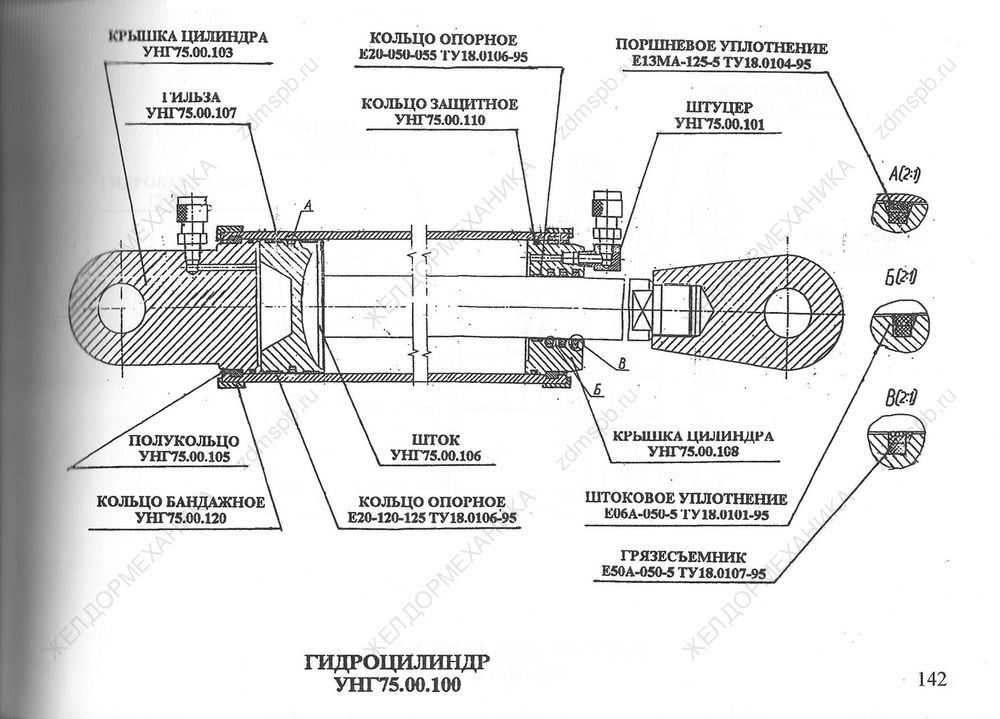

Стр. 142 Чертеж Гидроцилиндр УНГ75.00.100

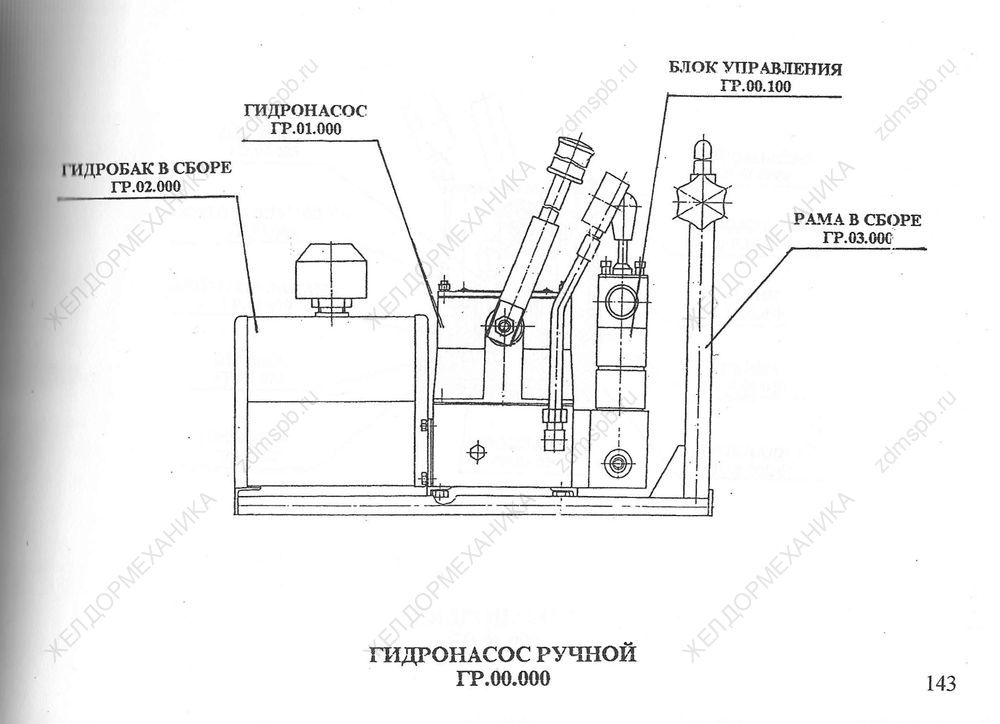

Стр. 143 Чертеж Гидронасос ручной ГР.00.000

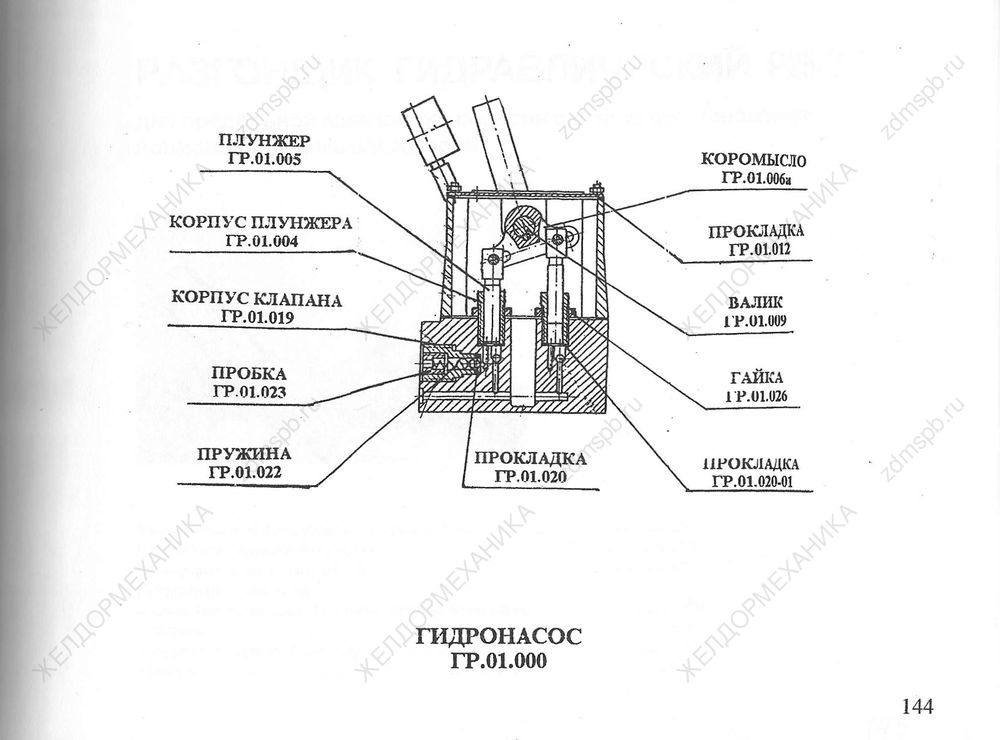

Стр. 144 Чертеж Гидронасос ГР.01.000

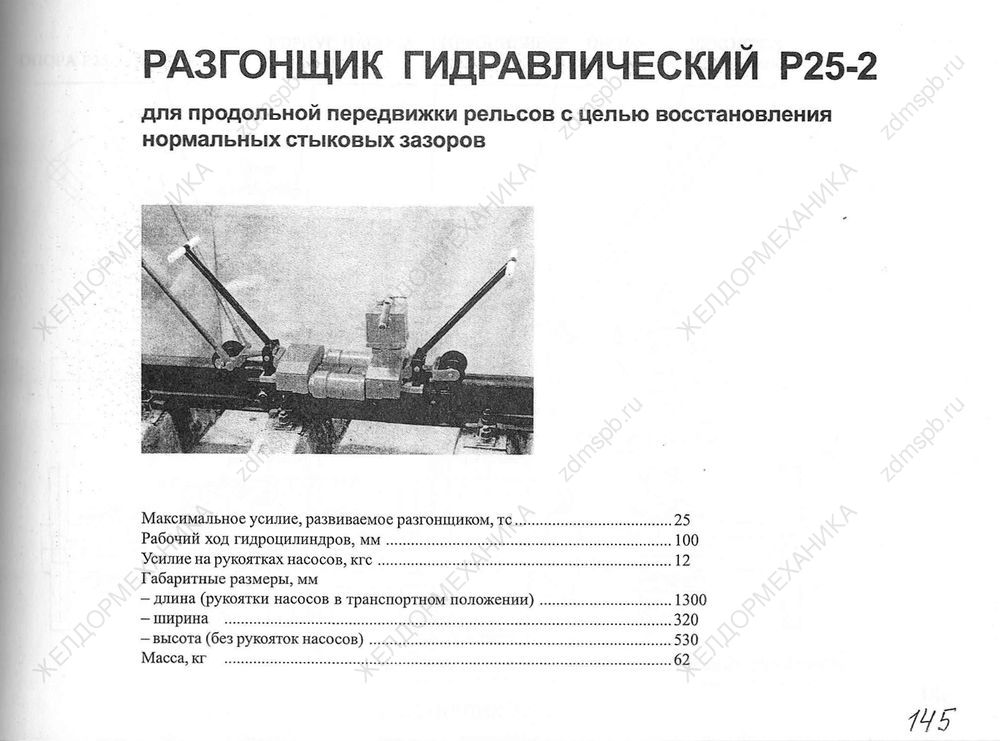

Стр. 145 Разгонщик гидравлический Р25-2

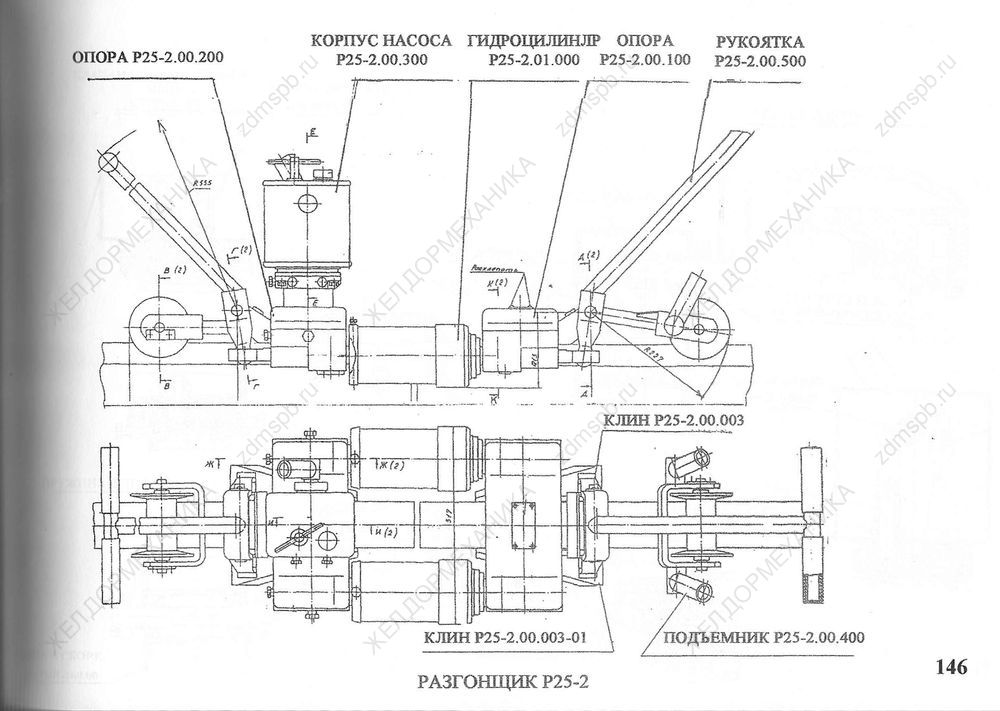

Стр. 146 Чертеж Разгонщик Р25-2

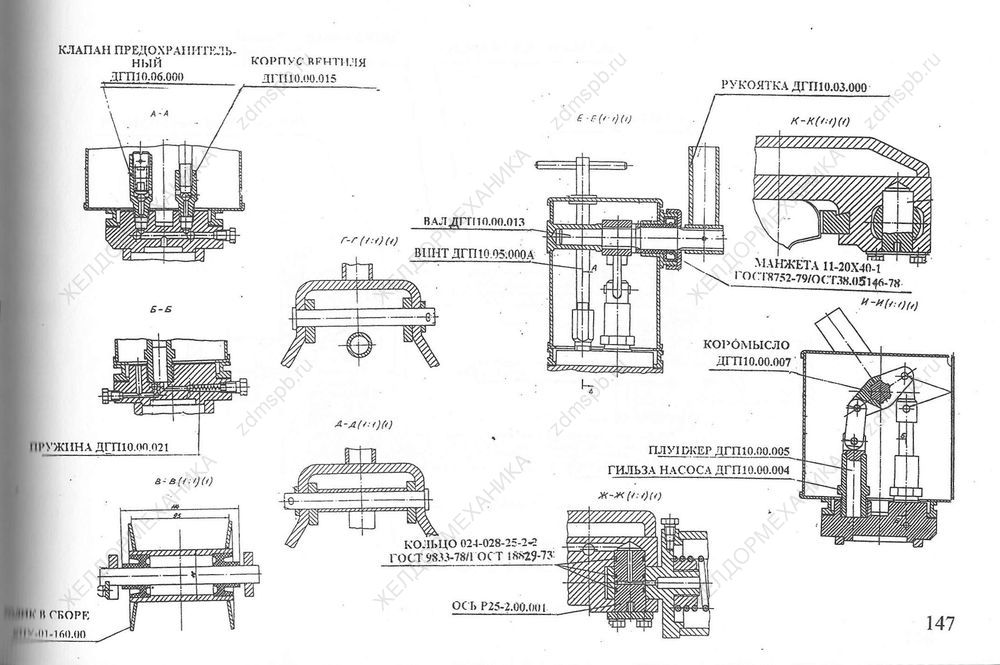

Стр. 147 Чертеж Детали разгонщика гидравлического Р25-2

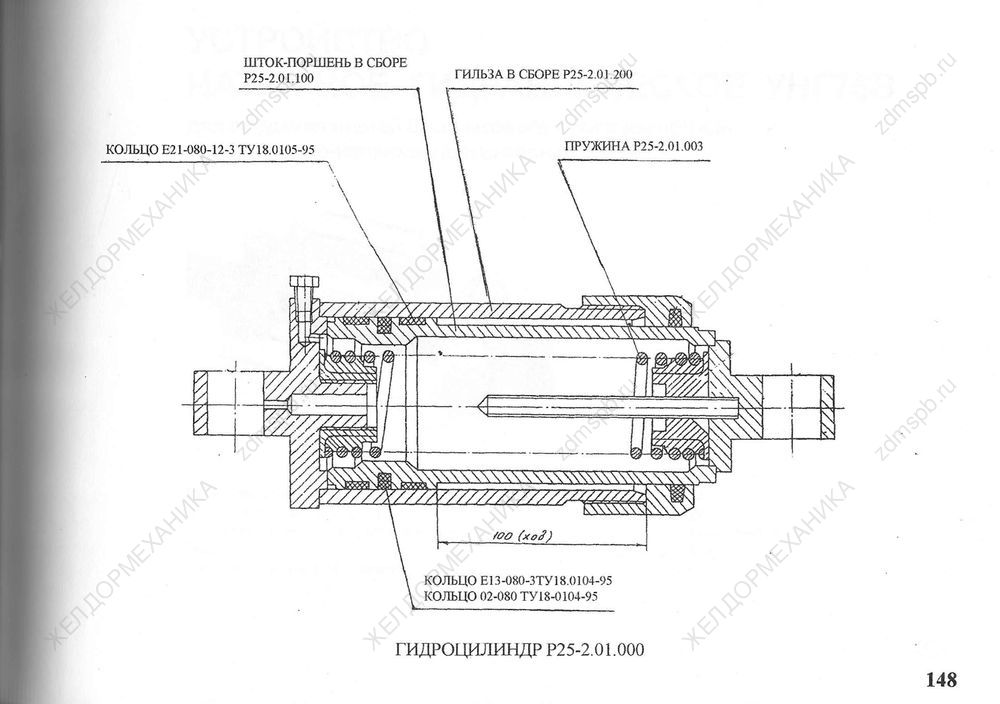

Стр. 148 Чертеж Гидроцилиндр Р25-2.01.000

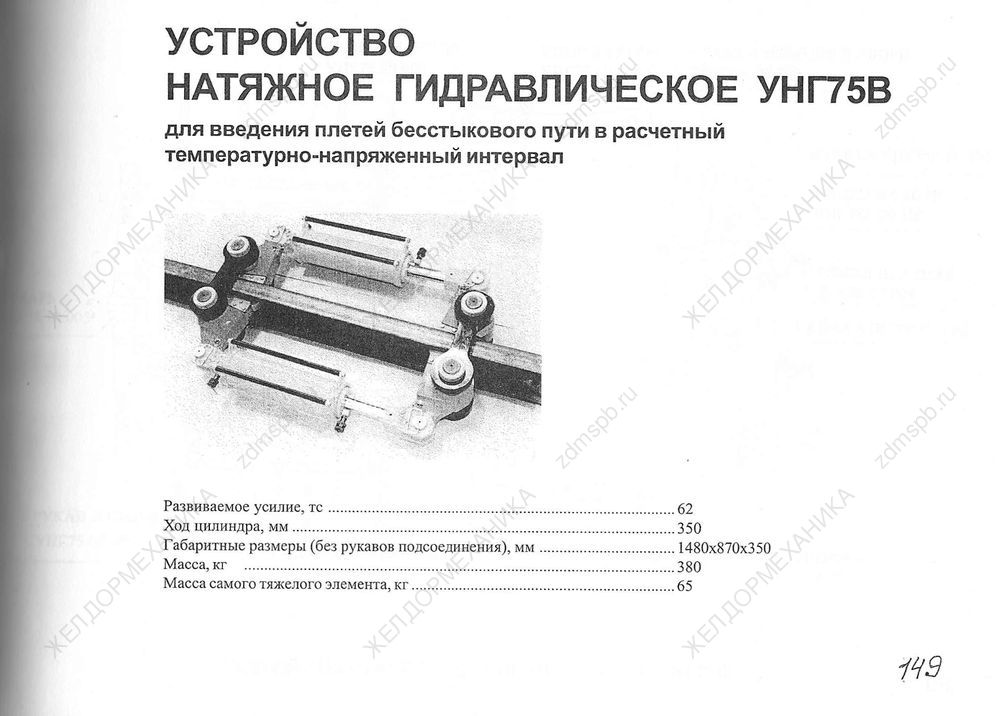

Стр. 149 Устройство натяжное гидравлическое УНГ75В

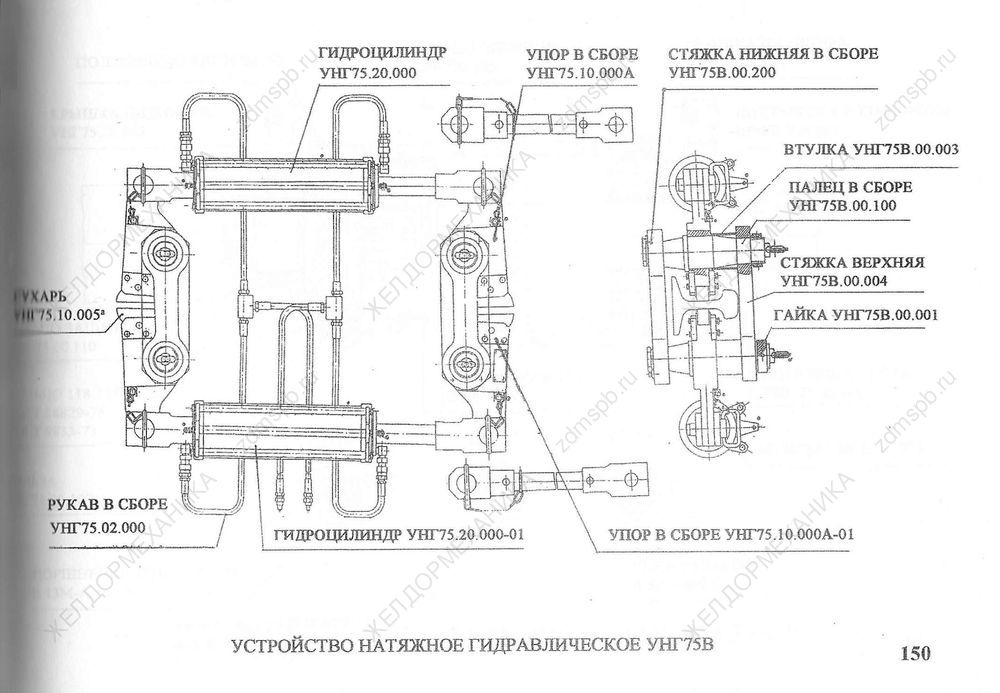

Стр. 150 Чертеж Устройство натяжное гидравлическое УНГ75В

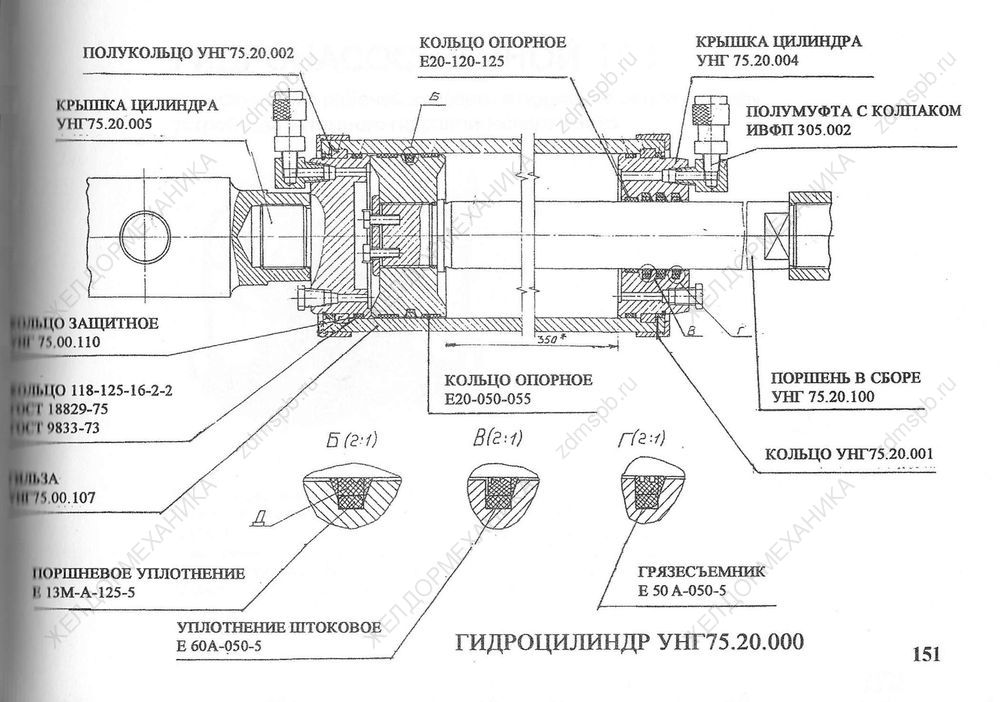

Стр. 151 Чертеж Гидроцилиндр УНГ75.20.000

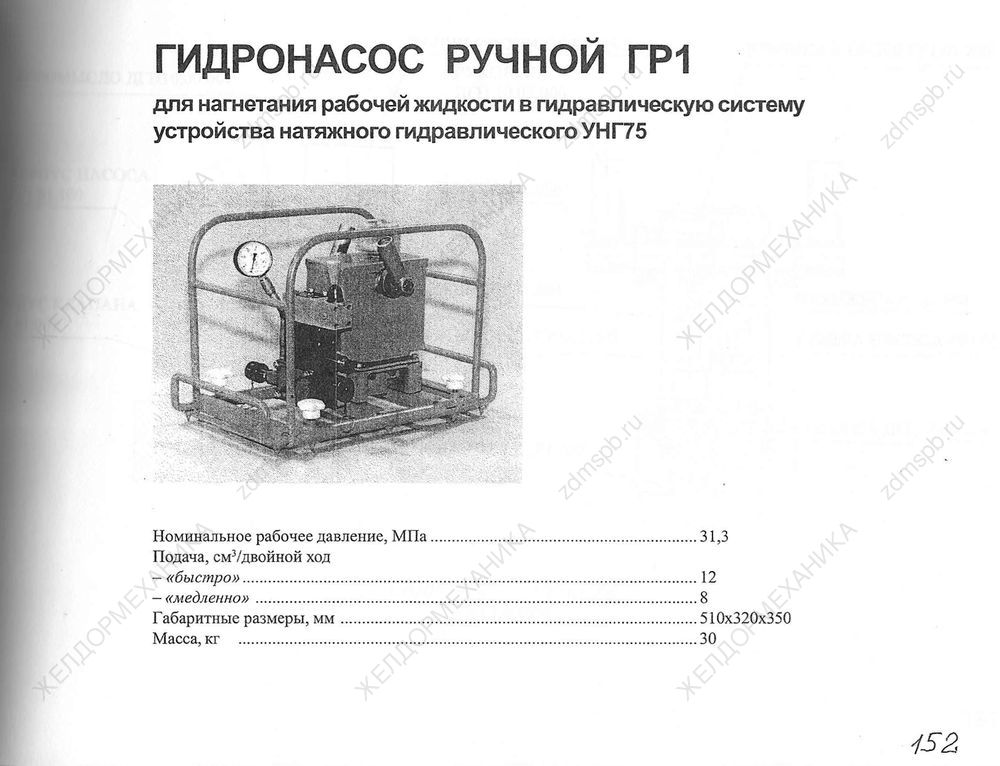

Стр. 152 Гидронасос ручной ГР1

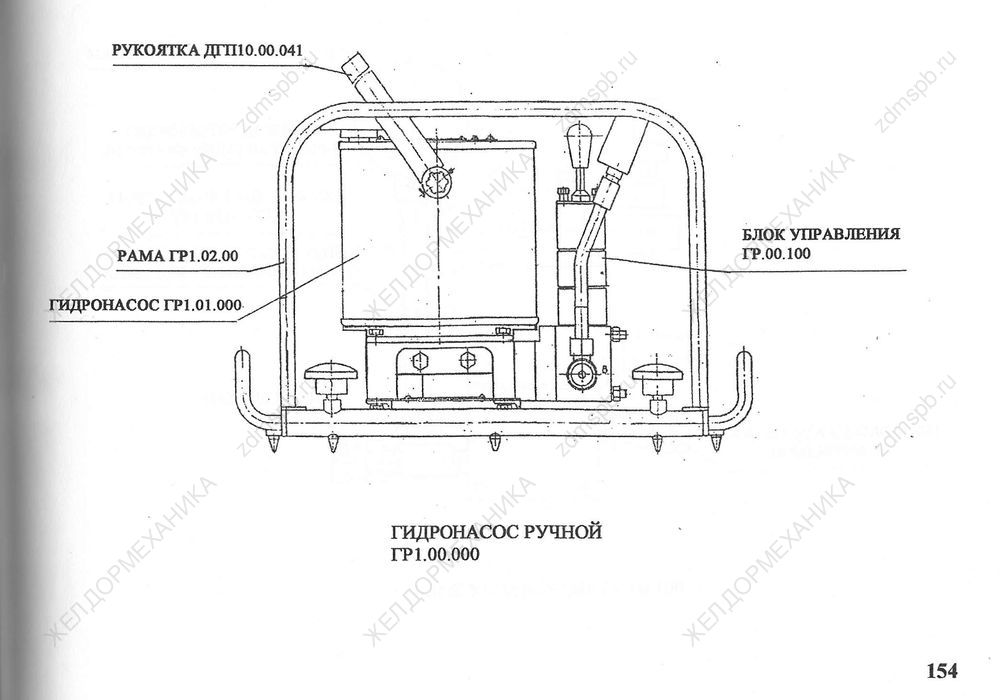

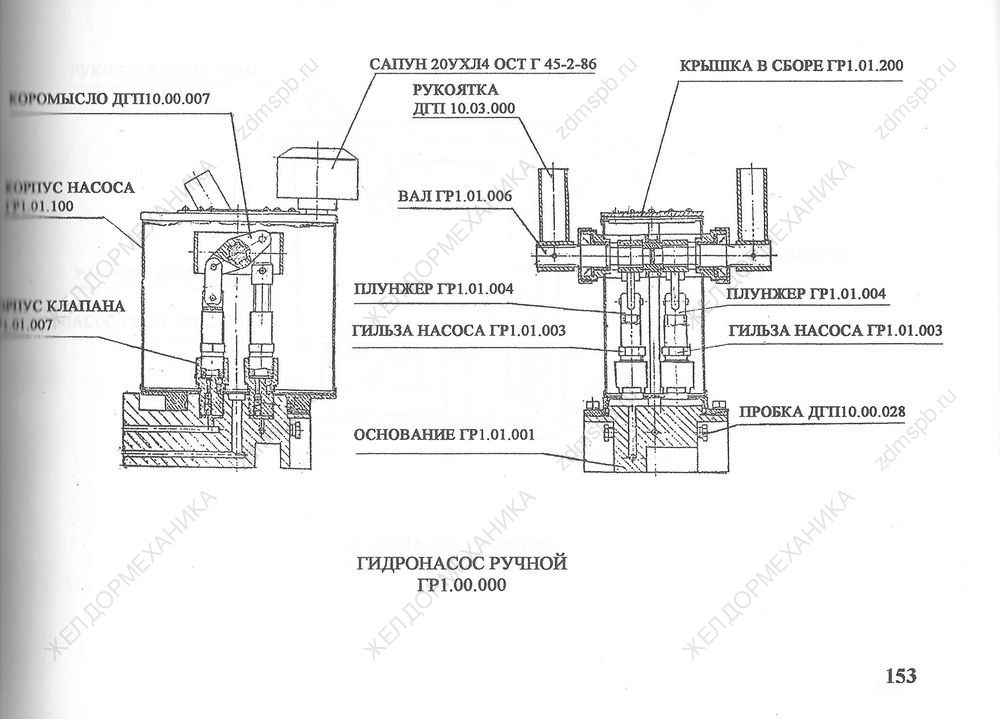

Стр. 153 Чертеж Гидронасос ручной ГР1.00.000
Стр. 154 Чертеж Гидронасос ручной ГР1.00.000

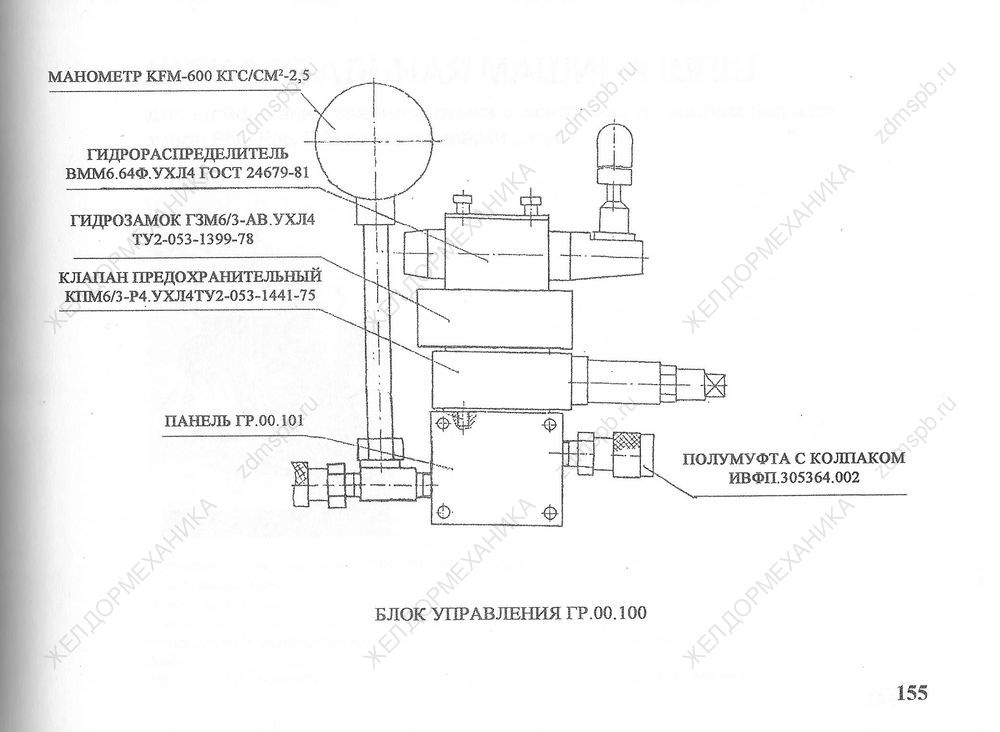

Стр. 155 Чертеж Блок управления ГР.00.100

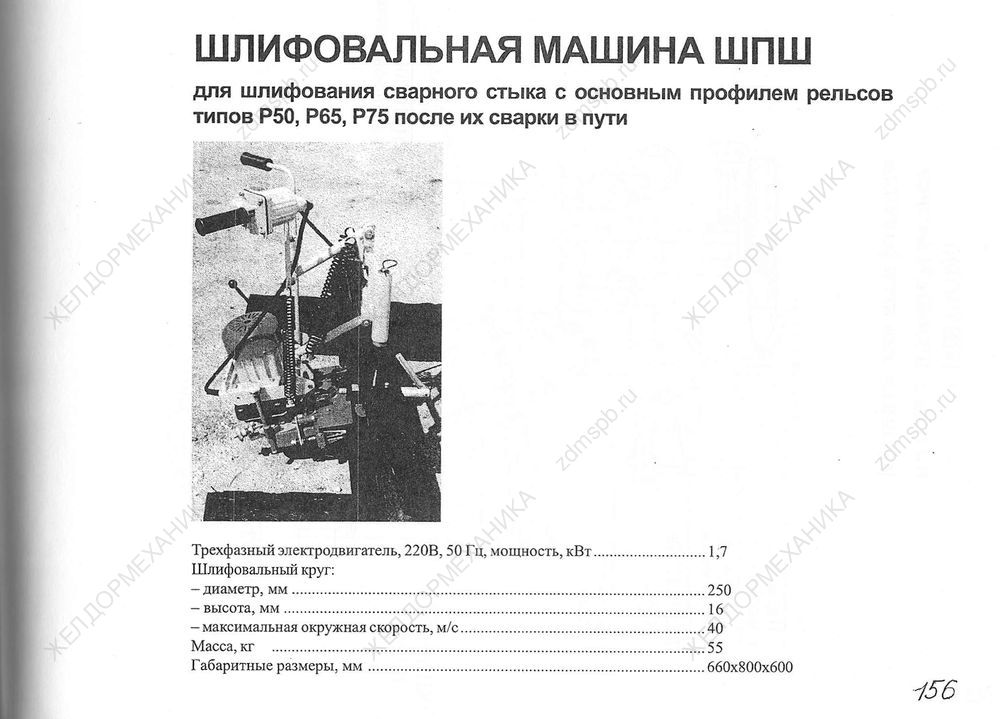

Стр. 156 Шлифовальная машина ШПШ

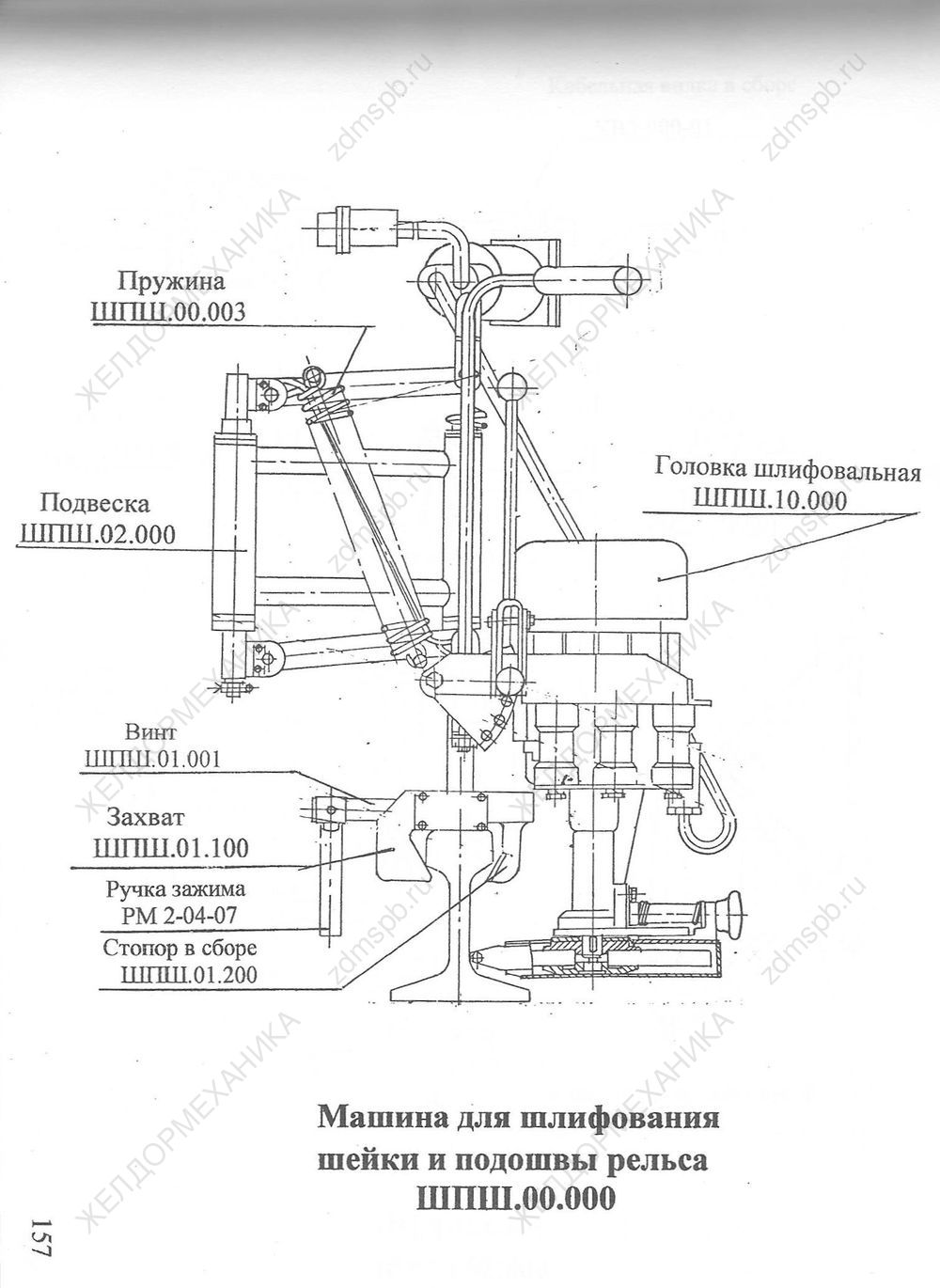

Стр. 157 Чертеж Машина для шлифования шейки и подошвы рельса ШПШ.00.000

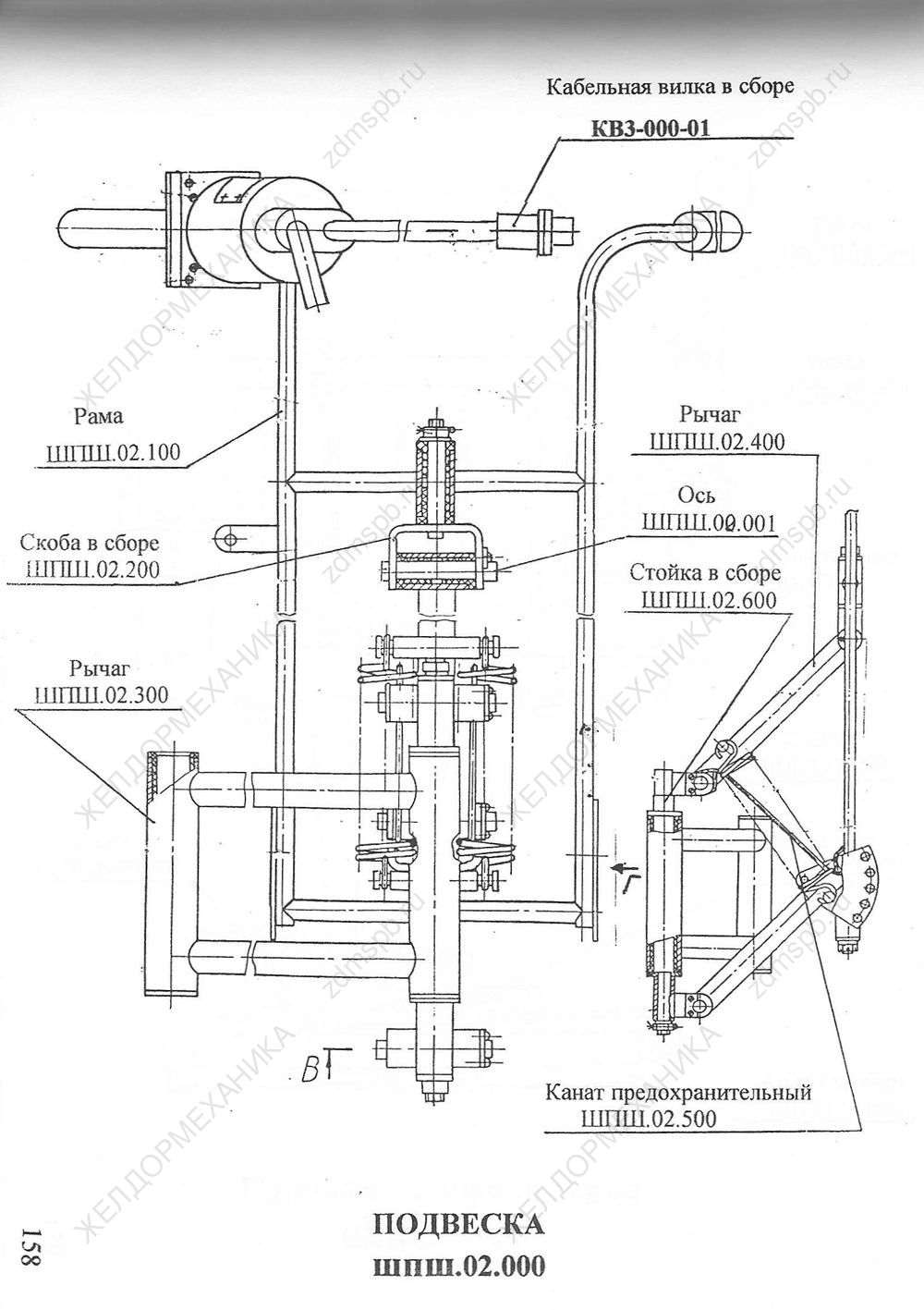

Стр. 158 Чертеж Подвеска ШПШ.02.000

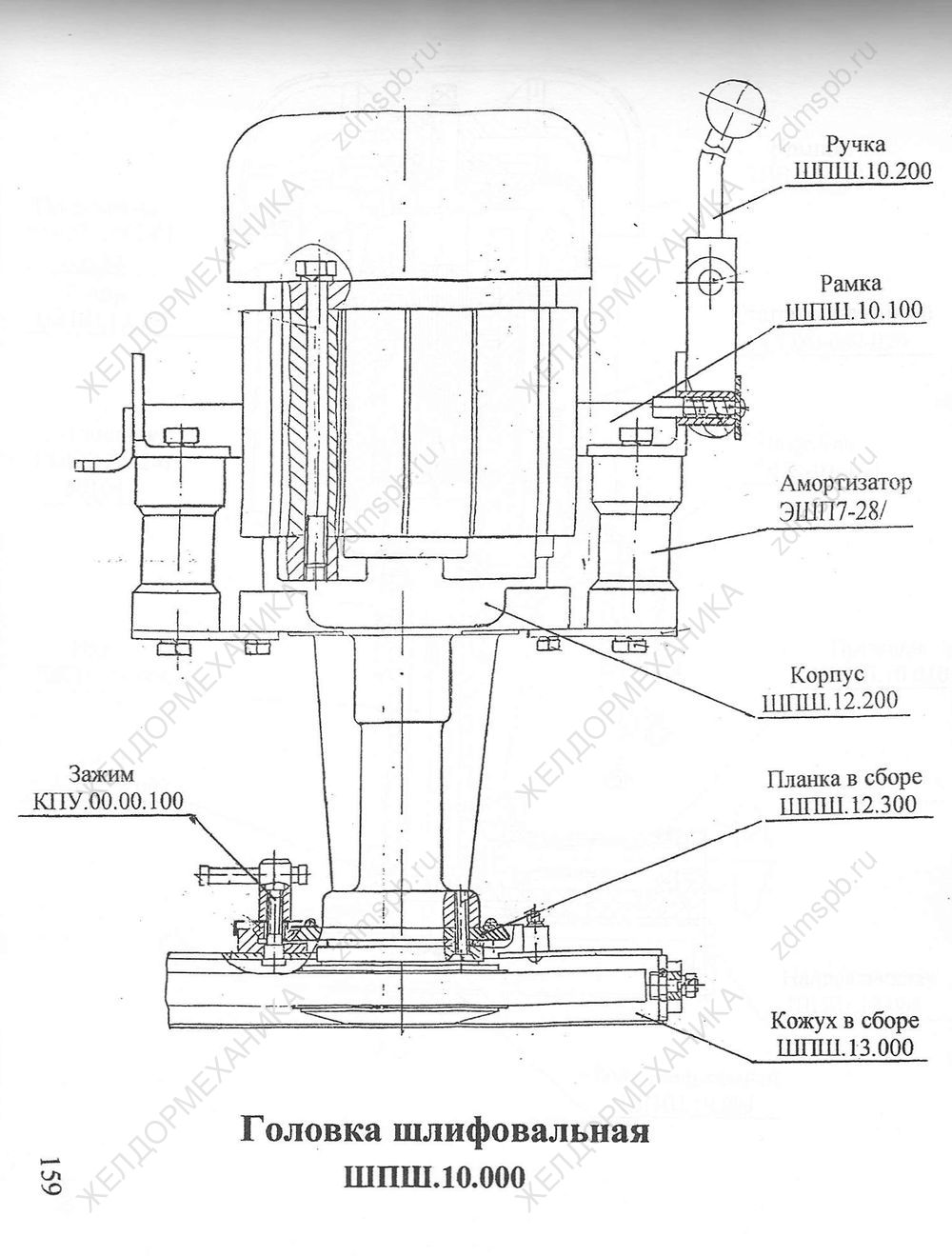

Стр. 159 Чертеж Головка шлифовальная ШПШ.10.000

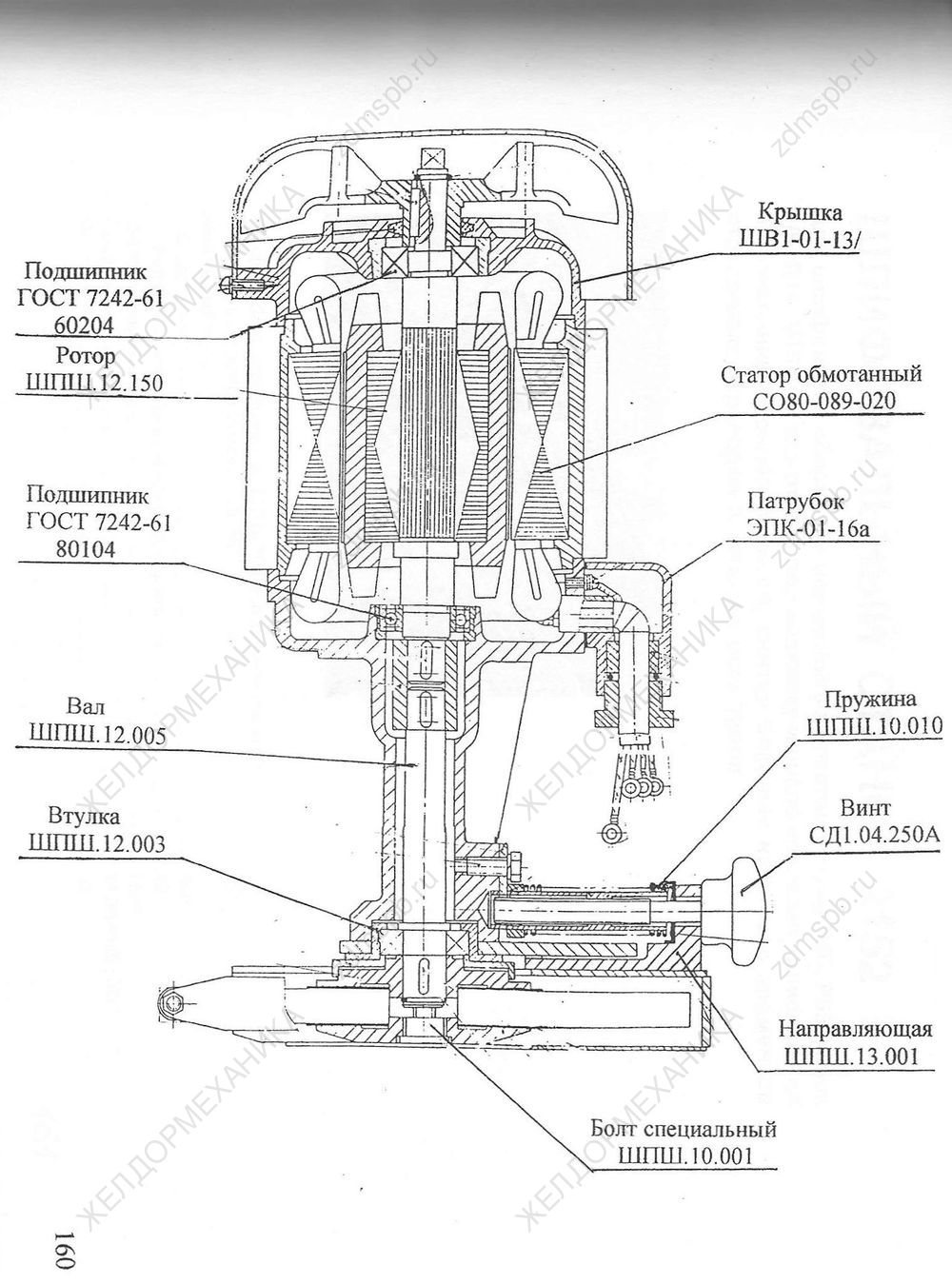

Стр. 160 Чертеж Детали ШПШ

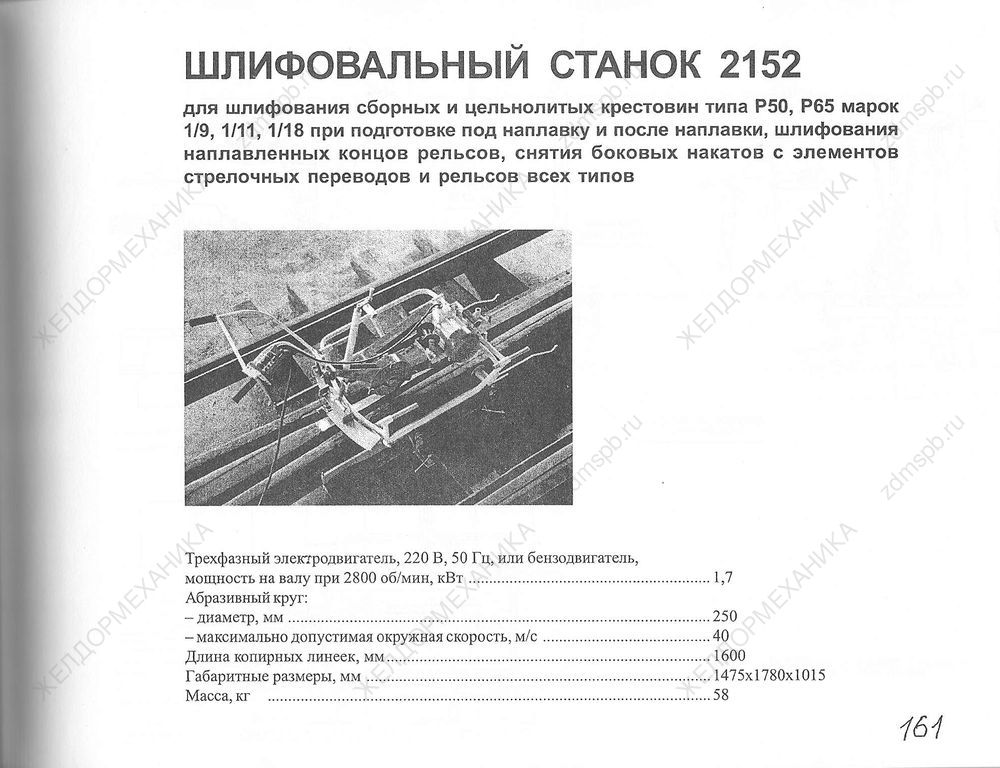

Стр. 161 Шлифовальный станок 2152

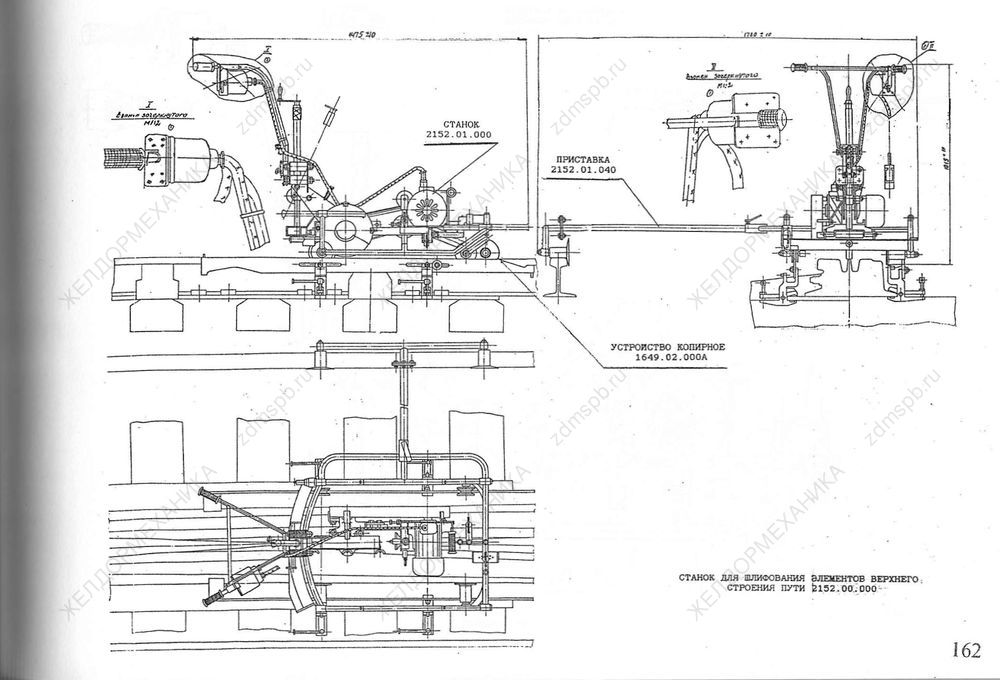

Стр. 162 Чертеж Станок для шлифования элементов верхнего строения пути 2152.00.000

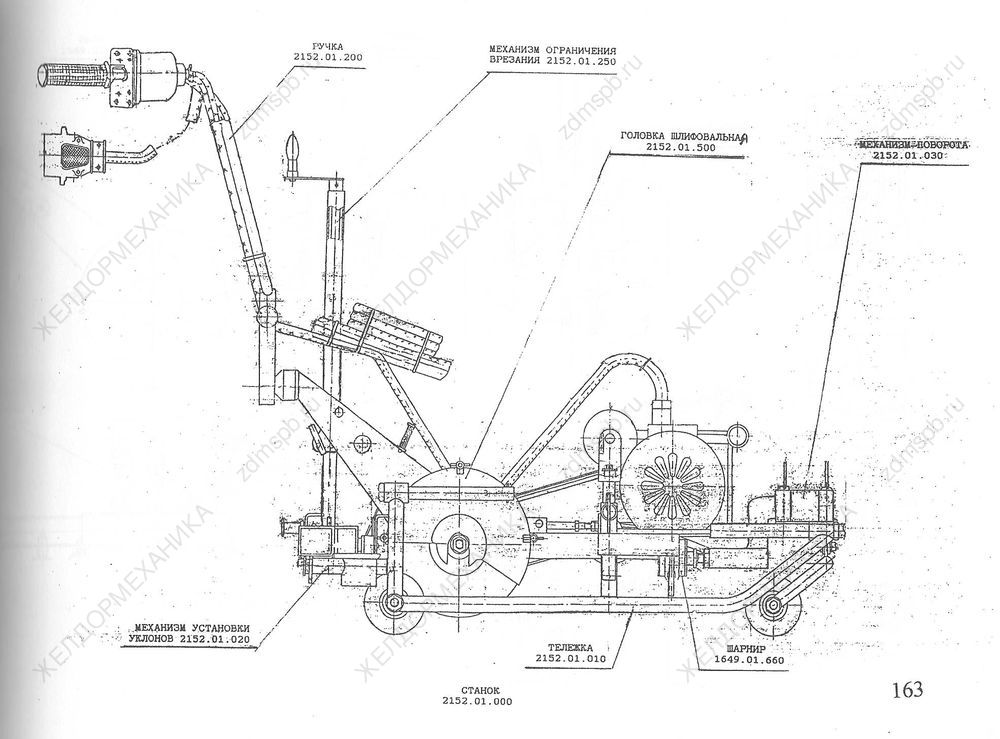

Стр. 163 Чертеж Станок 2152.01.000

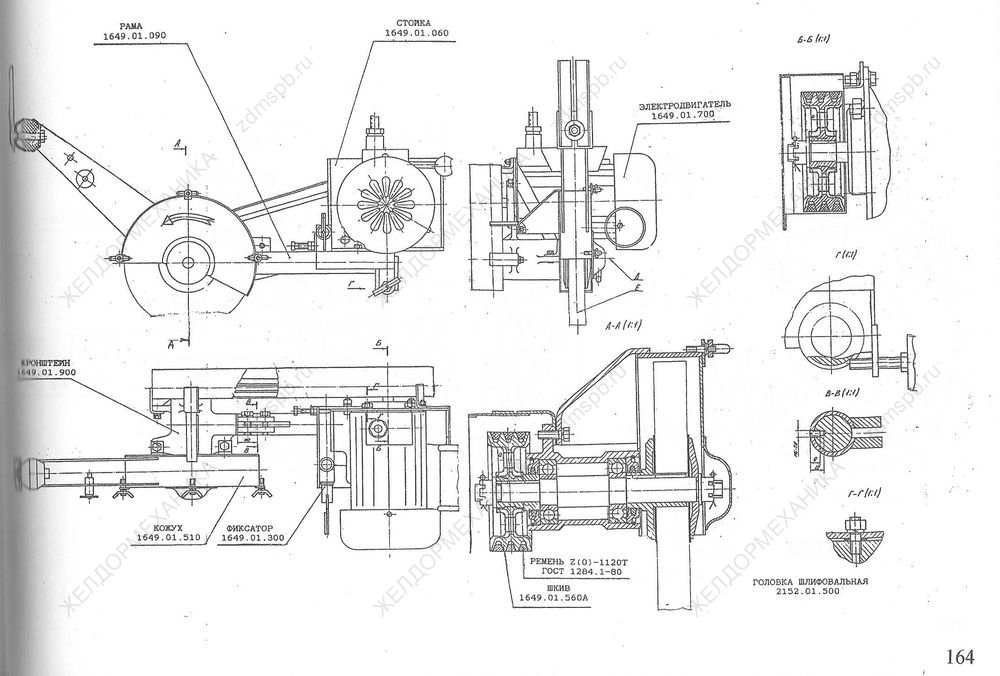

Стр. 164 Чертеж Головка шлифовальная 2152.01.500

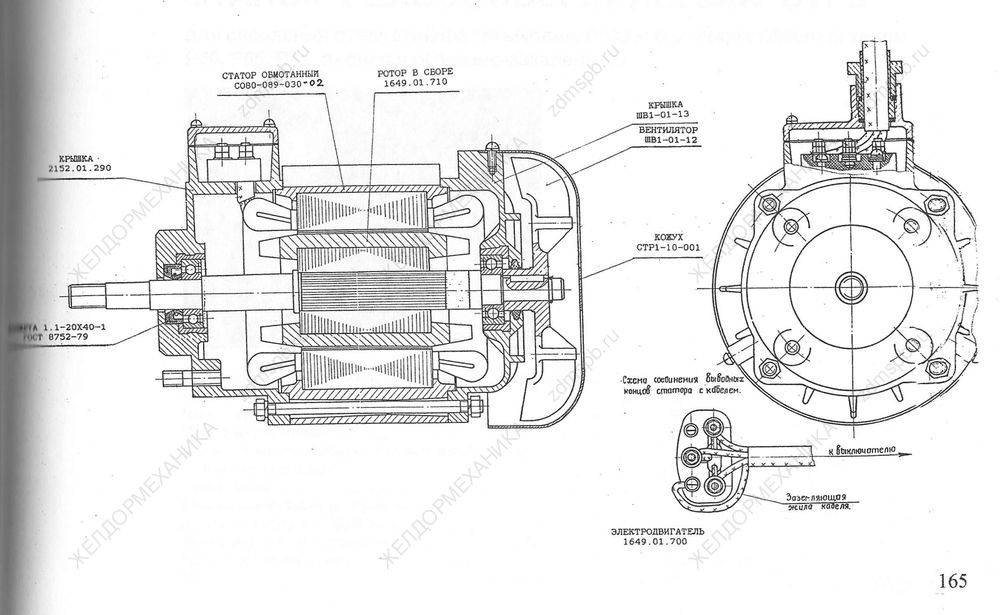

Стр. 165 Чертеж Электродвигатель 1649.01.700

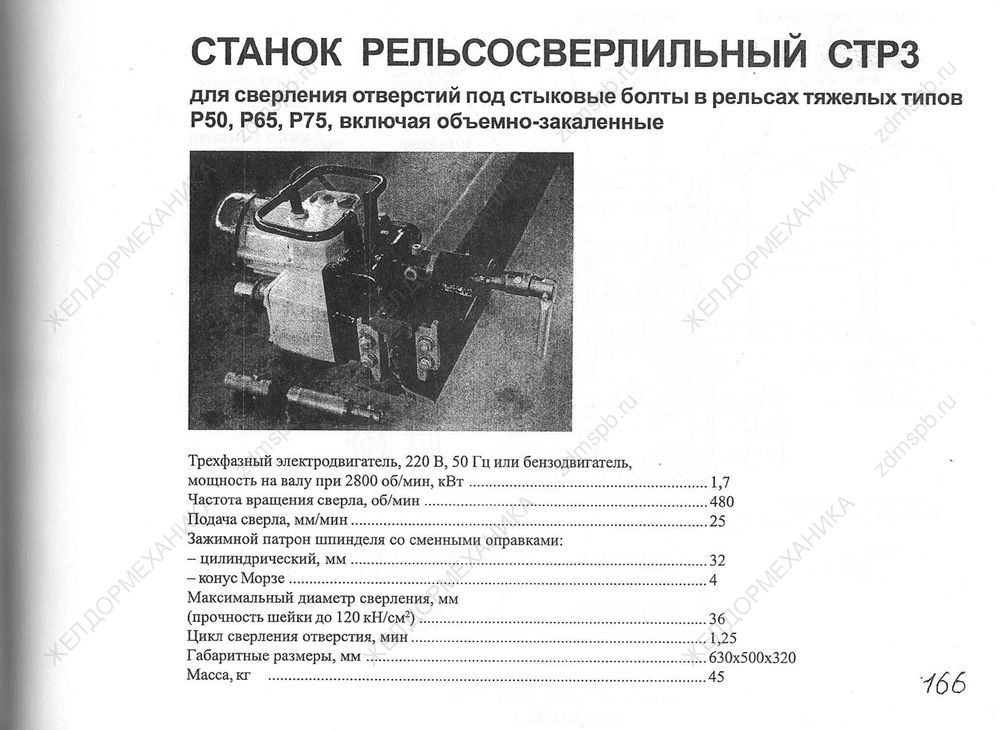

Стр. 166 Станок рельсосверлильный СТР3

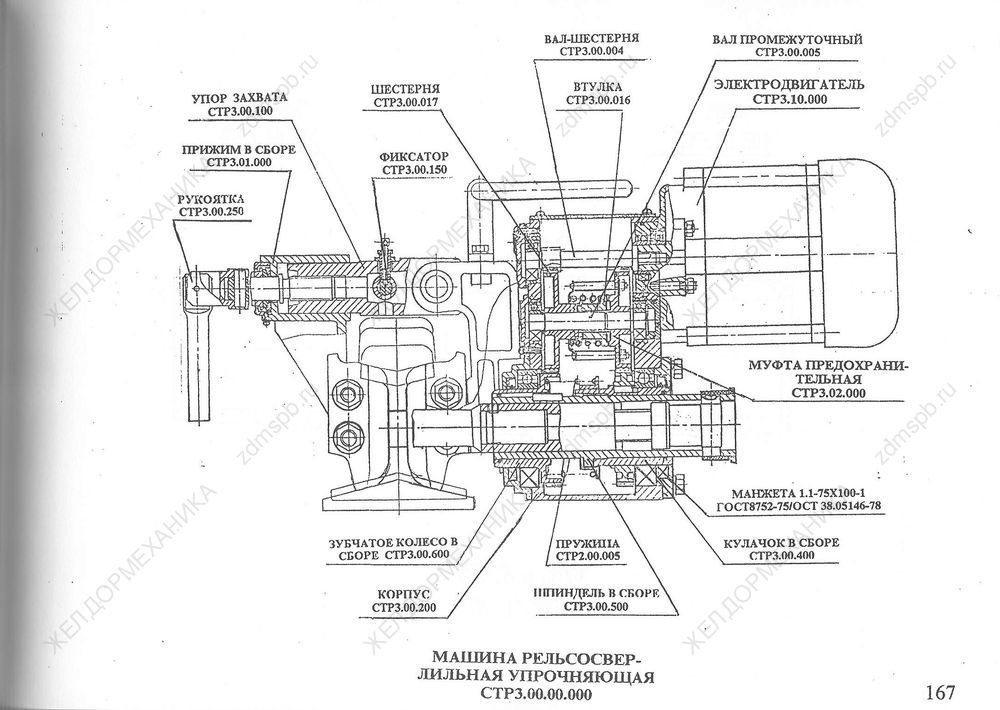

Стр. 167 Чертеж Машина рельсосверлильная упрочняющая СТР3.00.00.000

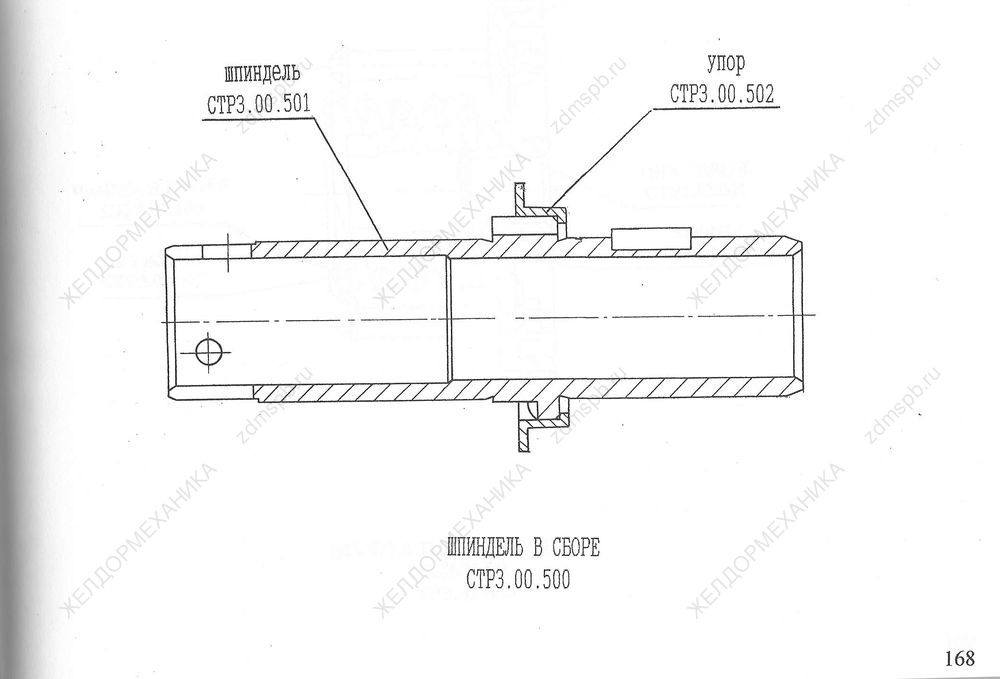

Стр. 168 Чертеж Шпиндель в сборе СТР3.00.500

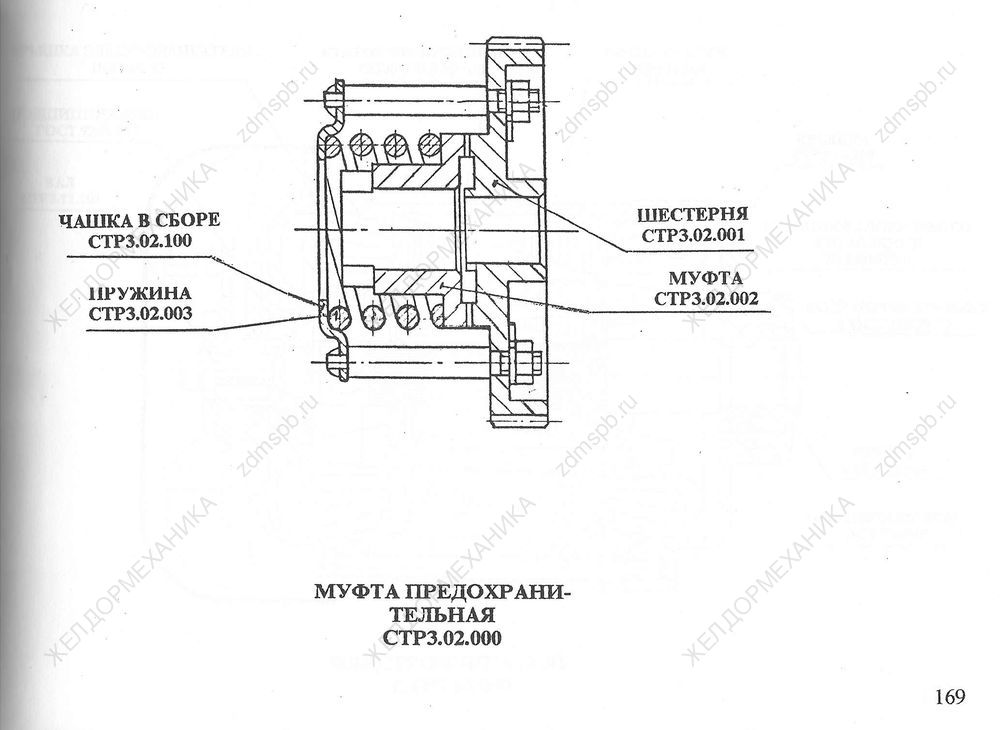

Стр. 169 Чертеж Муфта предохранительная СТР3.02.000

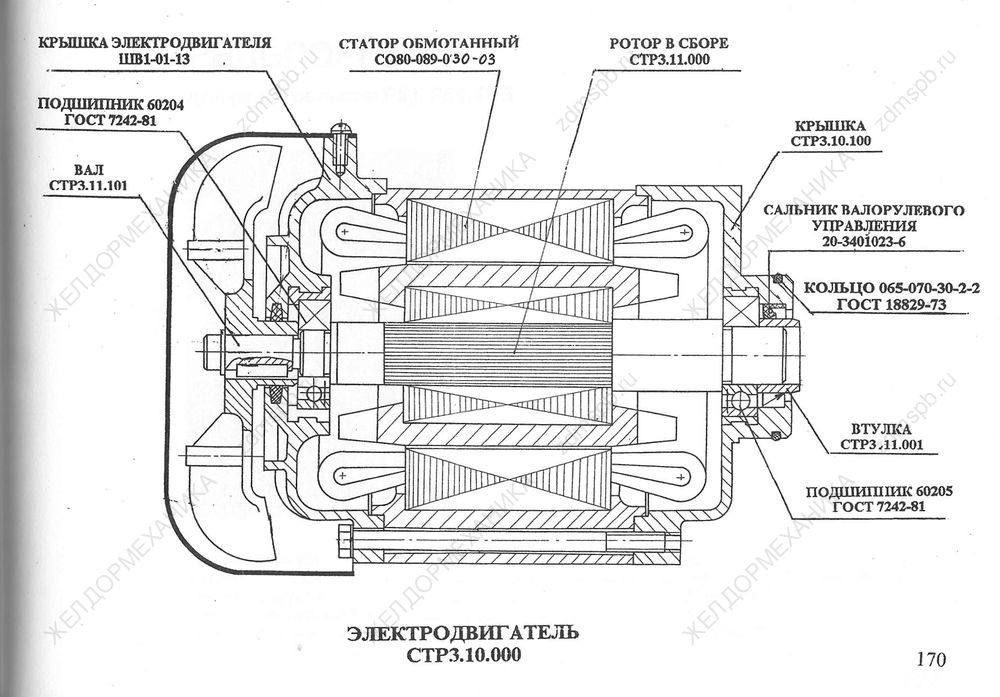

Стр. 170 Чертеж Электродвигатель СТР3.10.000

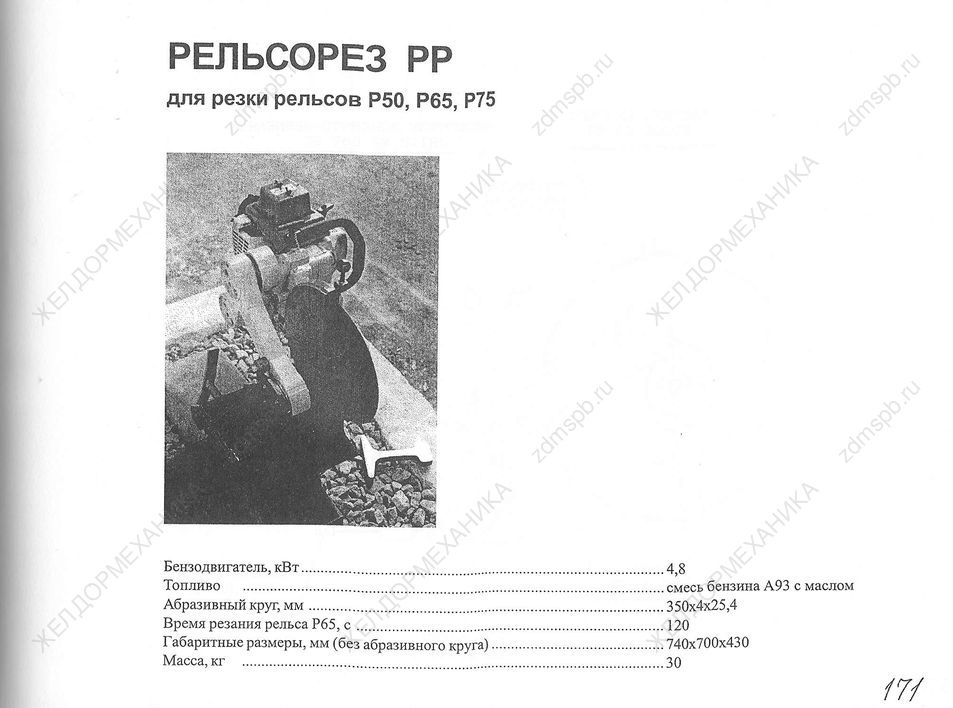

Стр. 171 Рельсорез РР

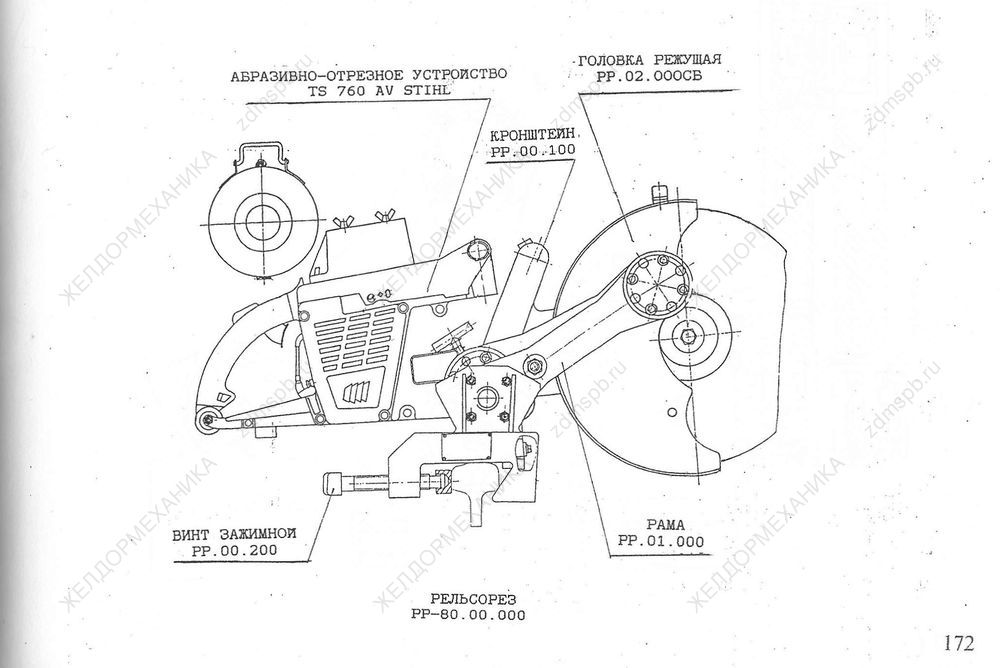

Стр. 172 Чертеж Рельсорез РР-80.00.000

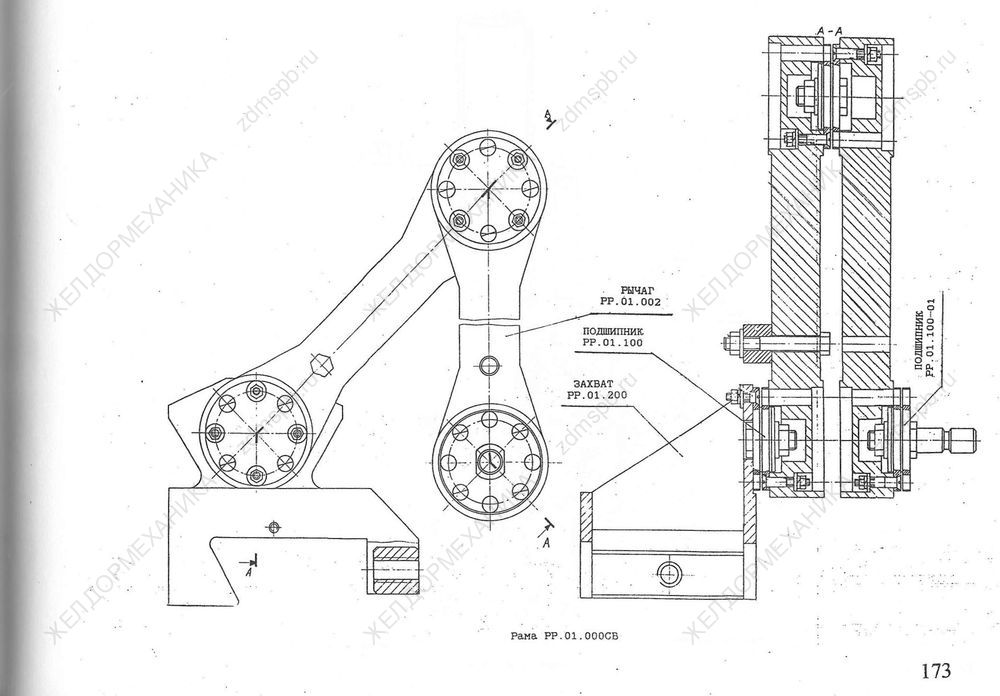

Стр. 173 Чертеж Рама РР.01.000СБ

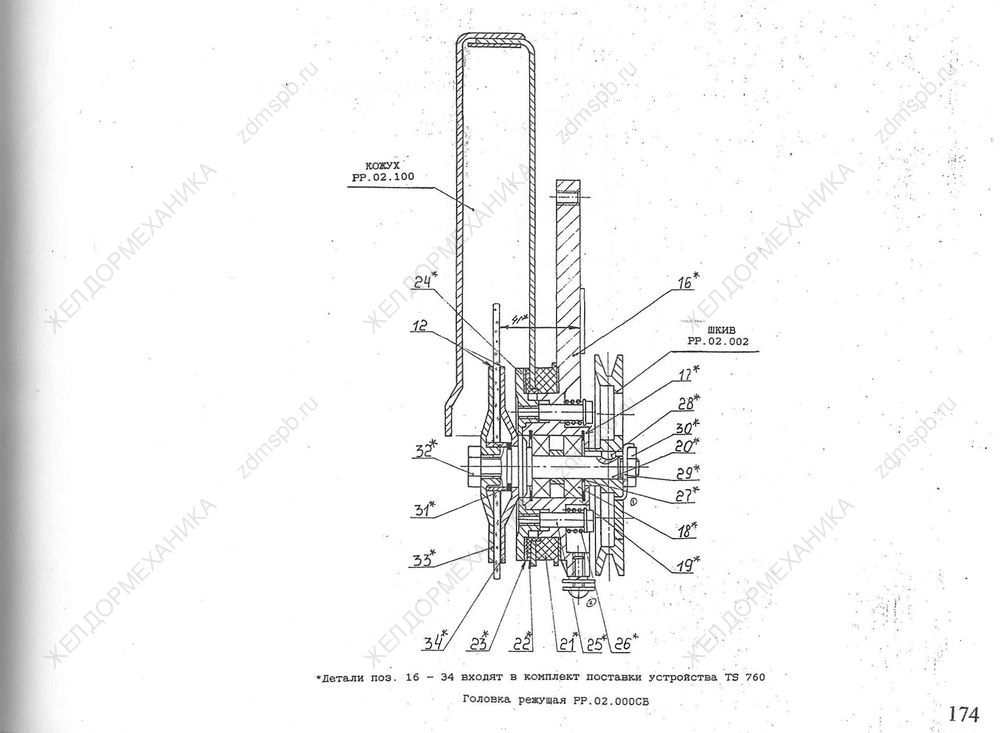

Стр. 174 Чертеж Головка режущая РР.02.000СБ

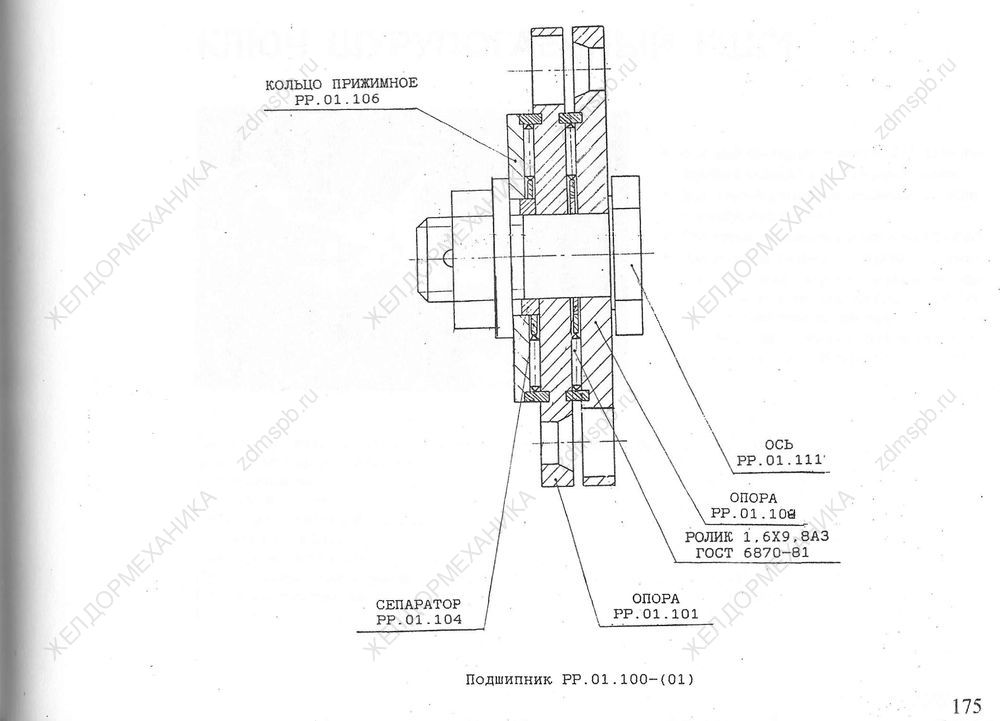

Стр. 175 Чертеж Подшипник РР.01.100-(01)

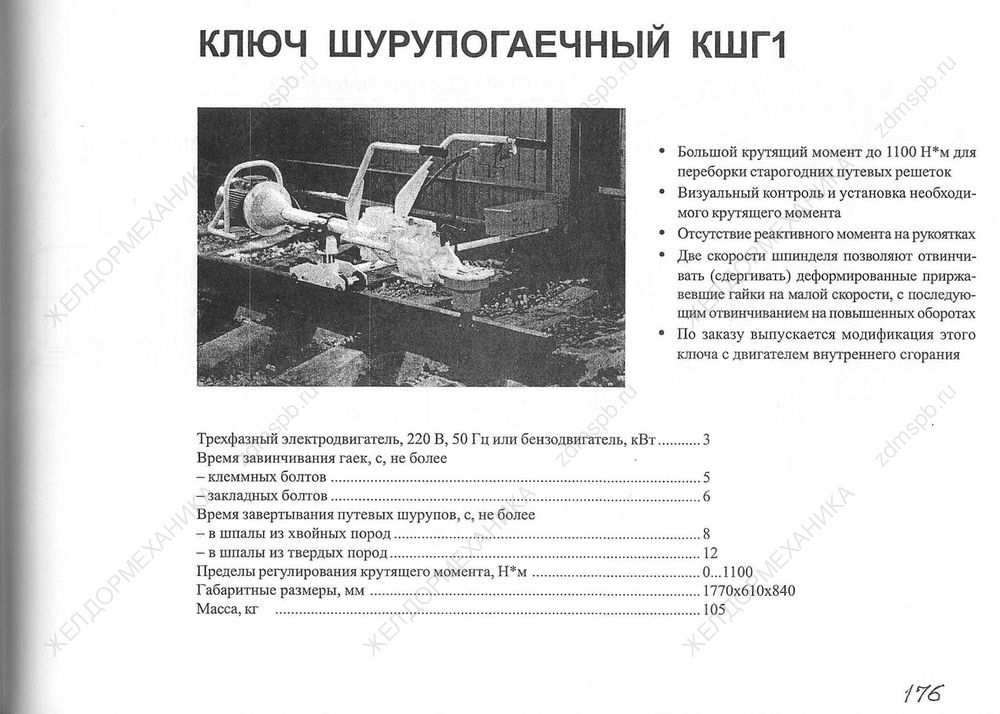

Стр. 176 Ключ шурупогаечный КШГ1

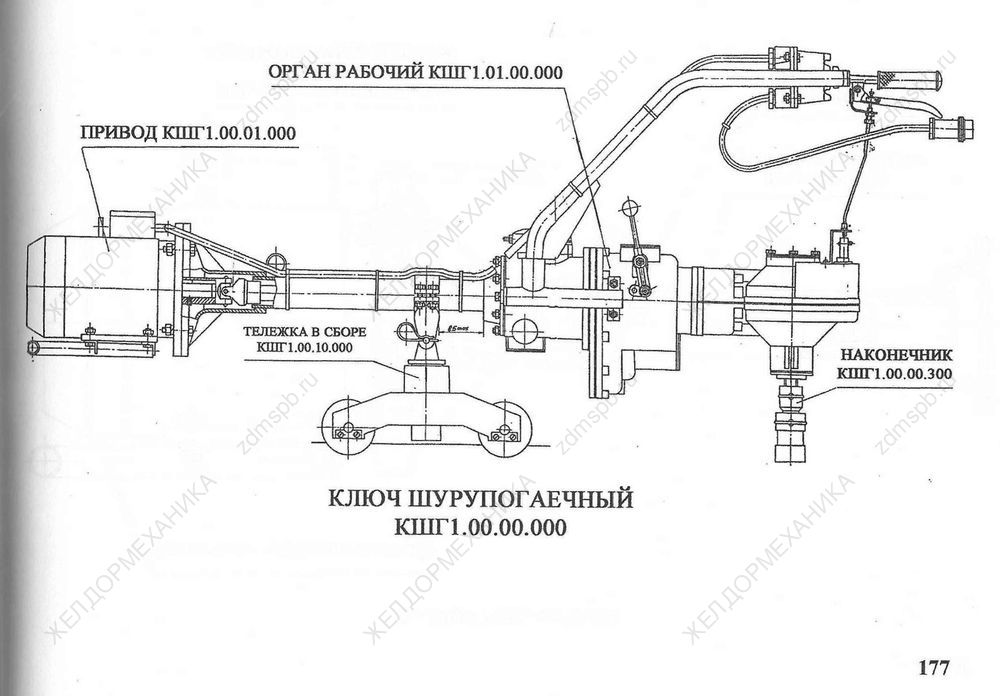

Стр. 177 Чертеж Ключ шурупогаечный КШГ1.00.00.000

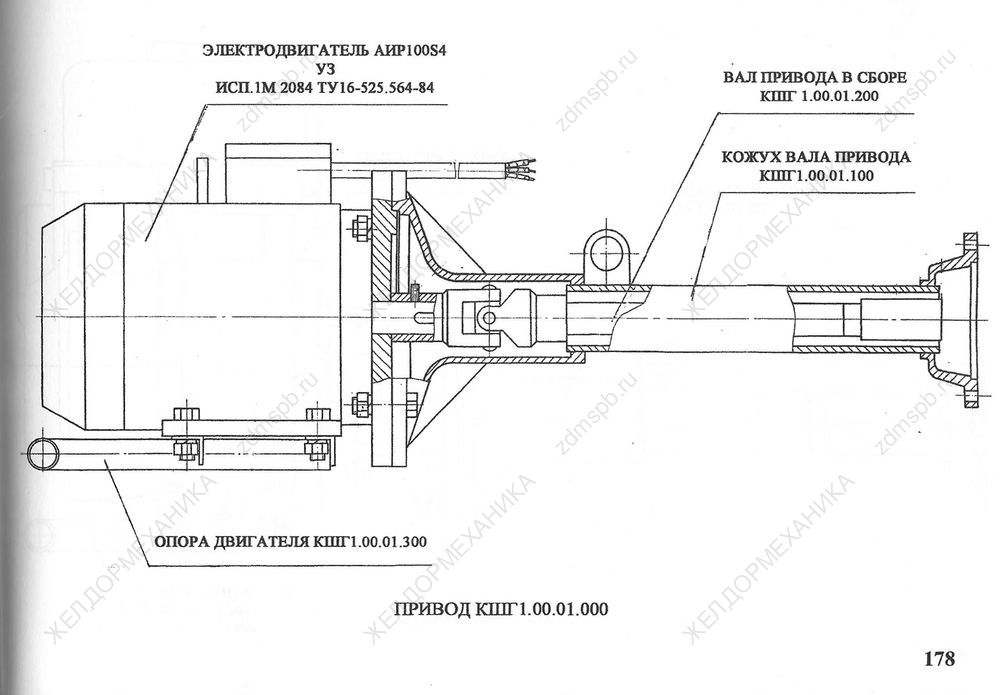

Стр. 178 Чертеж Привод КШГ1.00.01.000

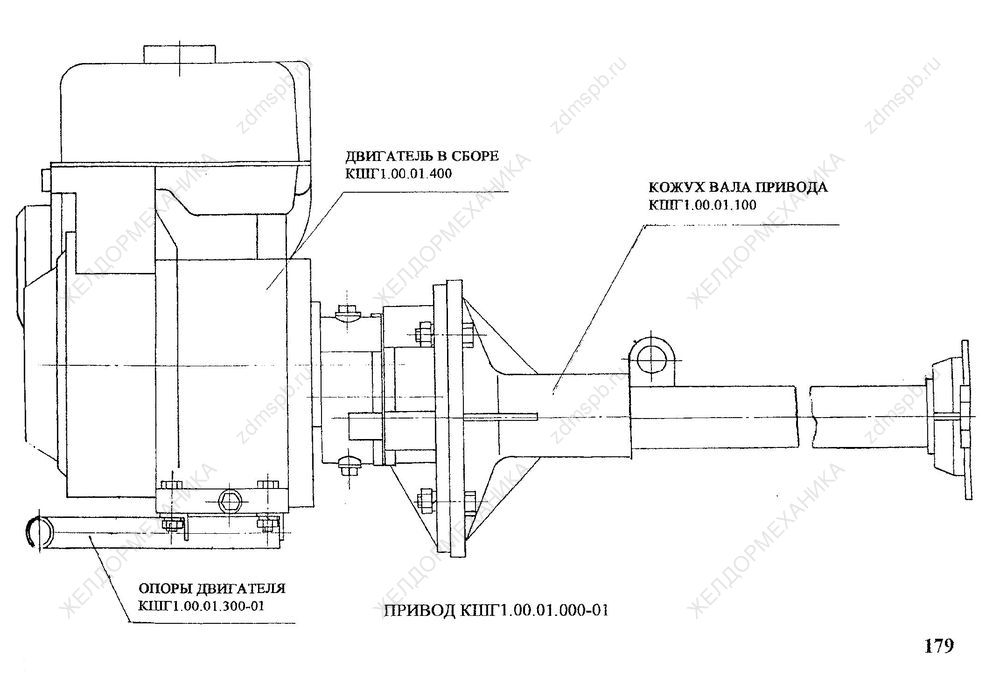

Стр. 179 Чертеж Привод КШГ1.00.01.000-01

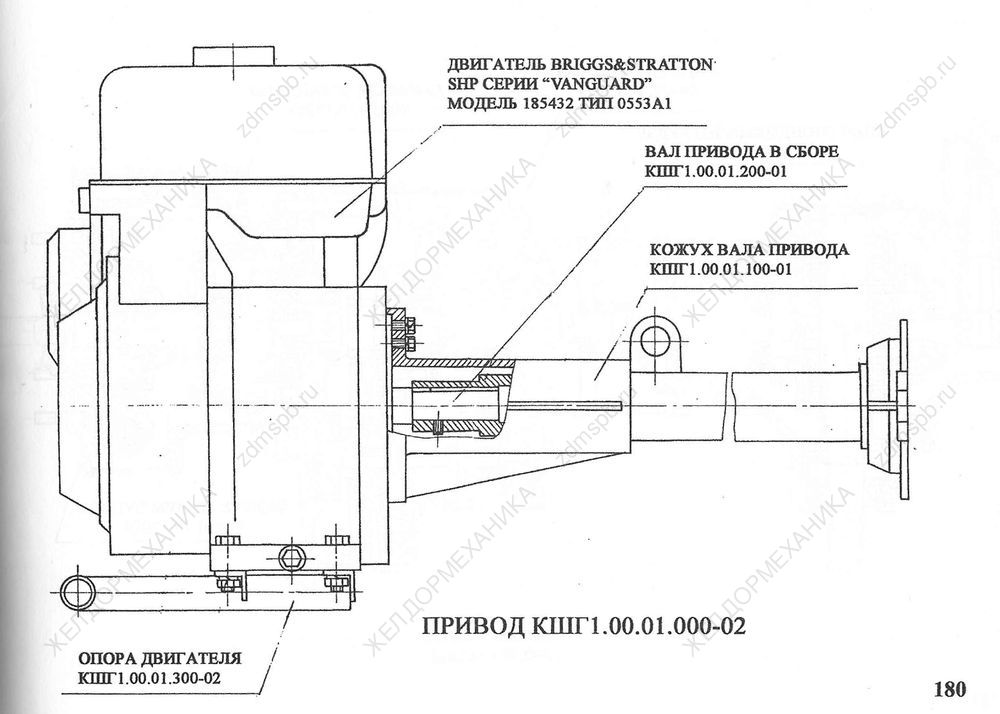

Стр. 180 Чертеж Привод КШГ1.00.01.000-02

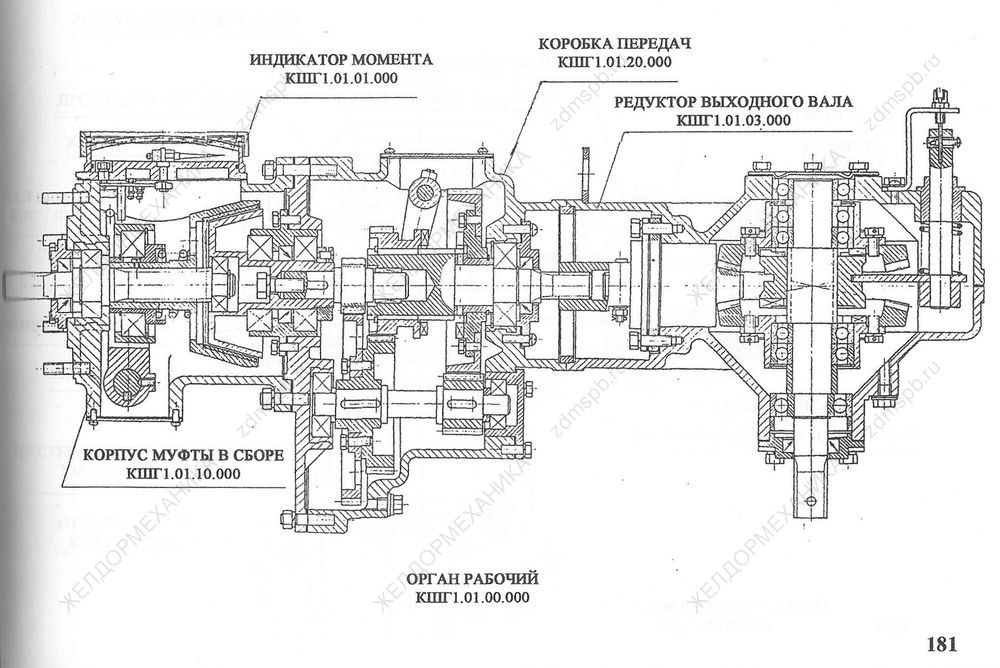

Стр. 181 Чертеж Орган рабочий КШГ1.01.00.000

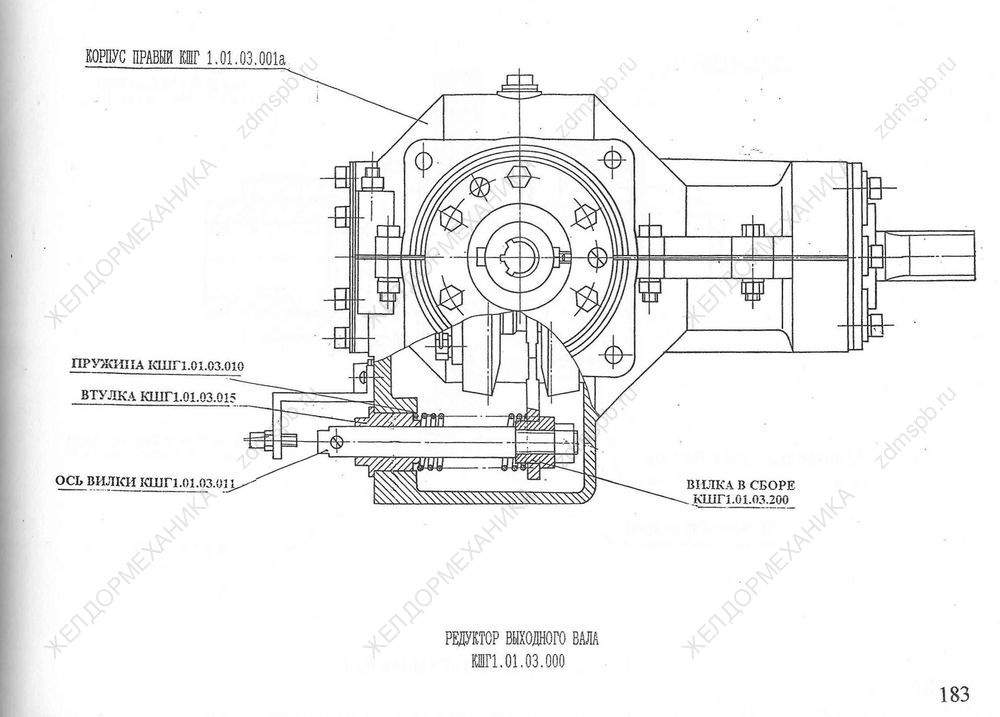

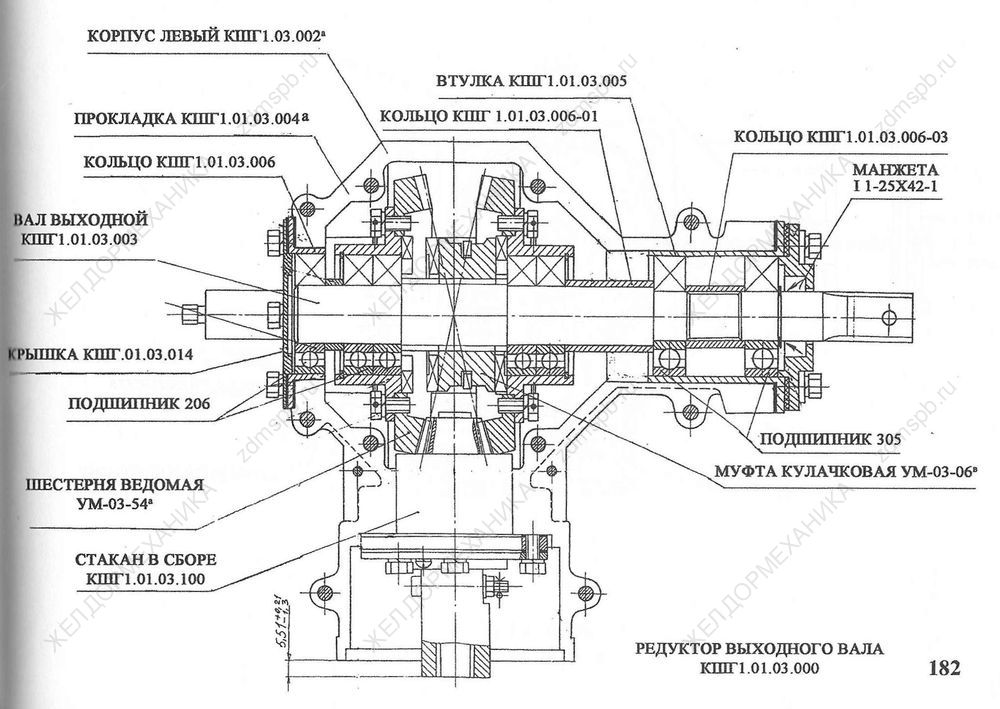

Стр. 182 Чертеж Редуктор выходного вала КШГ1.01.03.000
Стр. 183 Чертеж Редуктор выходного вала КШГ1.01.03.000

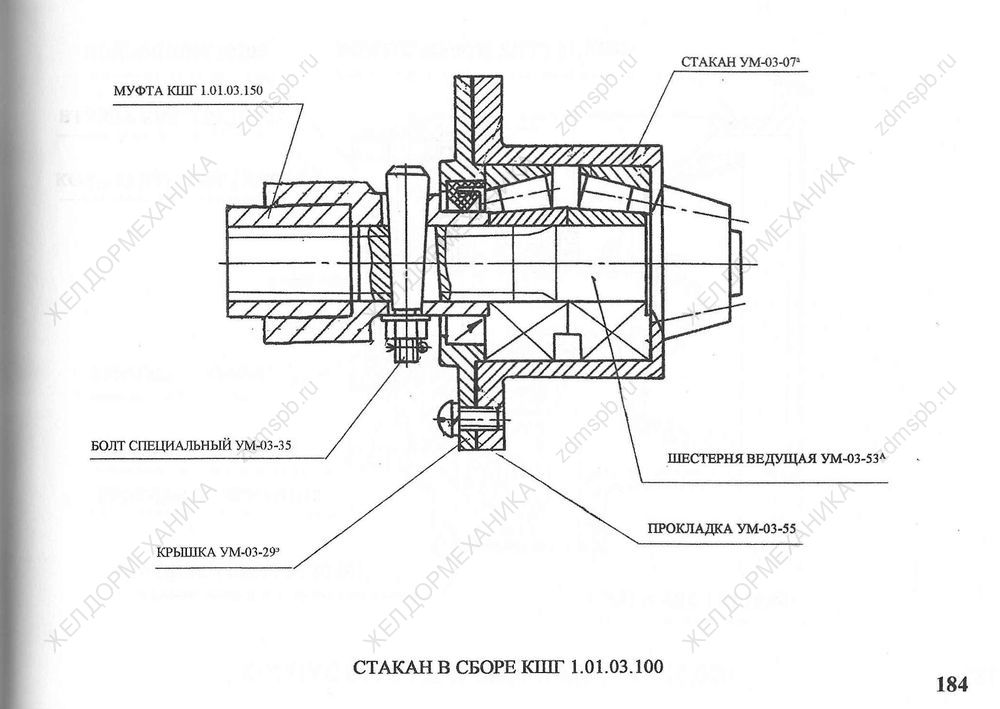

Стр. 184 Чертеж Стакан в сборе КШГ1.01.03.100

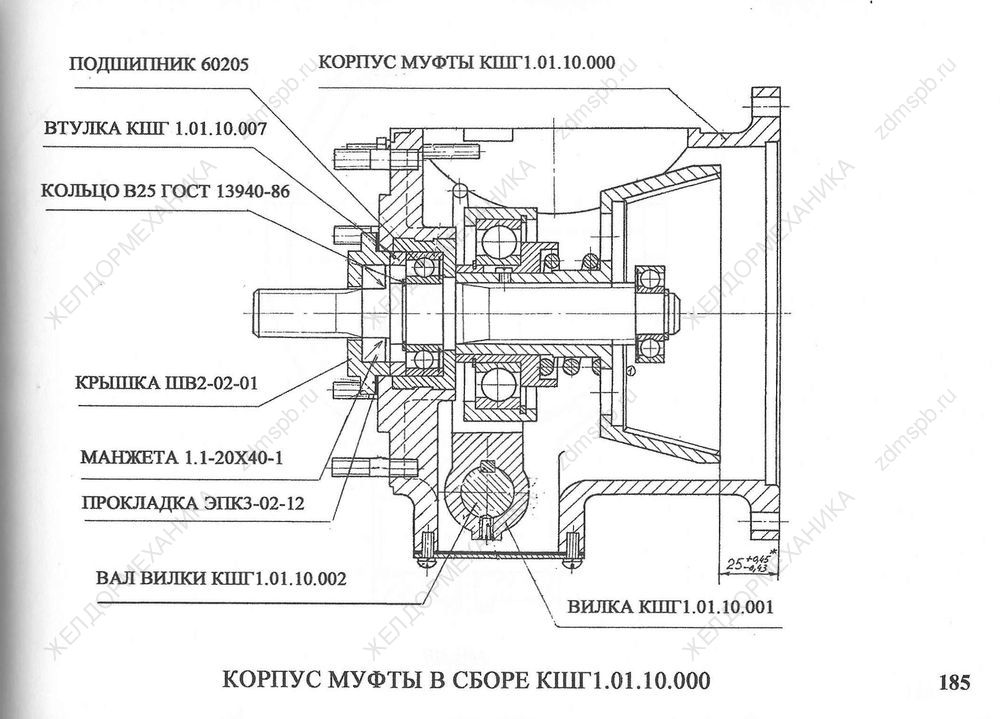

Стр. 185 Чертеж Корпус муфты в сборе КШГ1.01.10.000

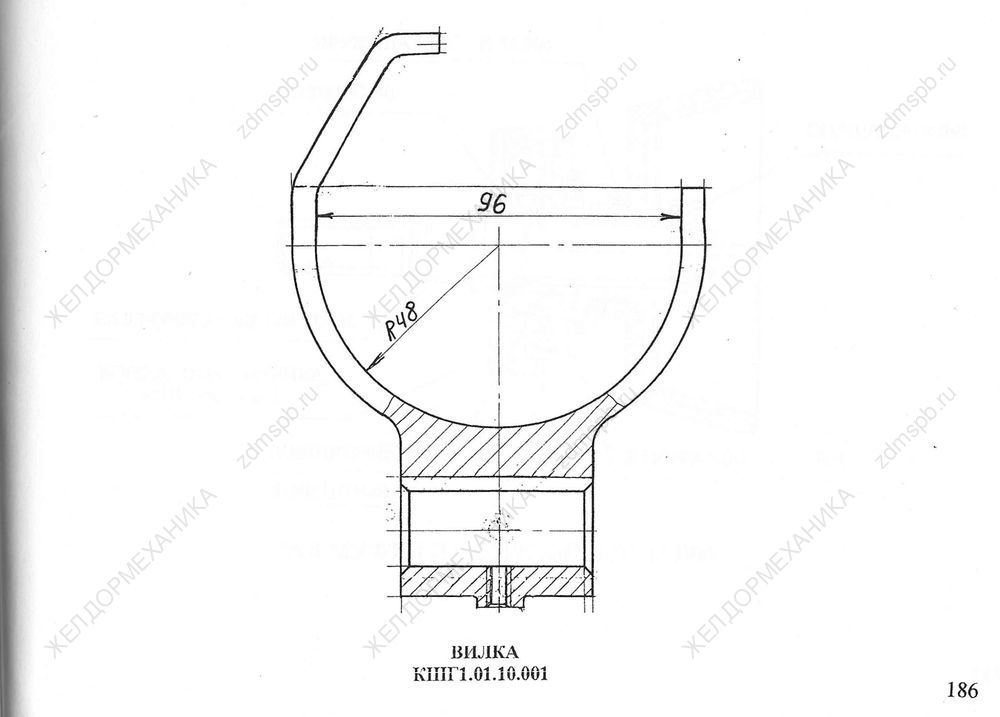

Стр. 186 Чертеж Вилка КШГ1.01.10.001

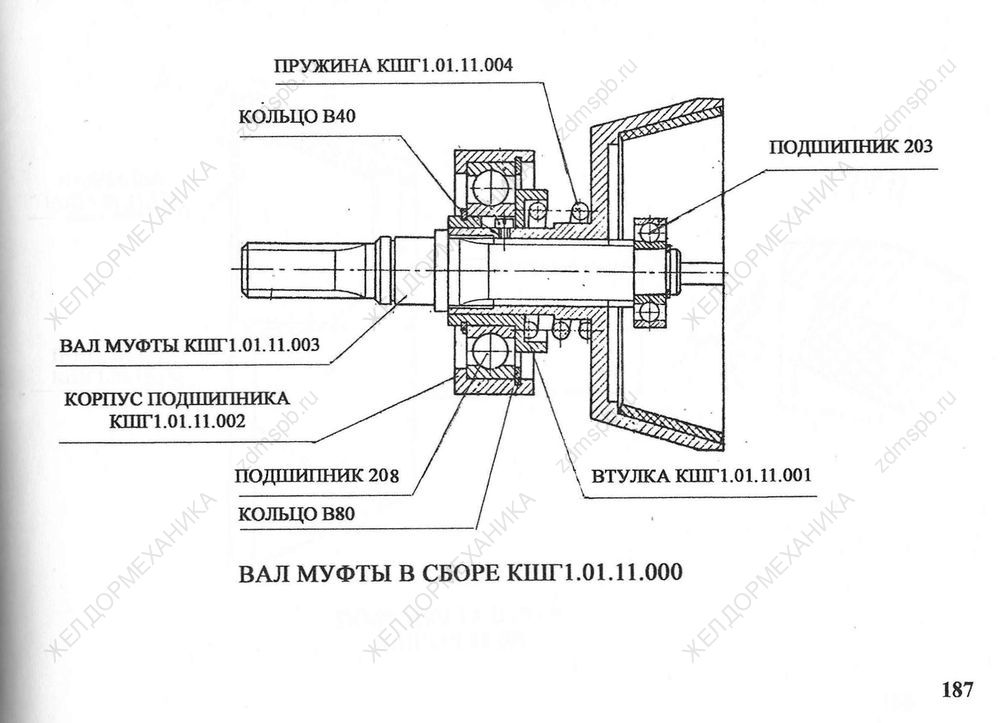

Стр. 187 Чертеж Вал муфты в сборе КШГ1.01.11.000

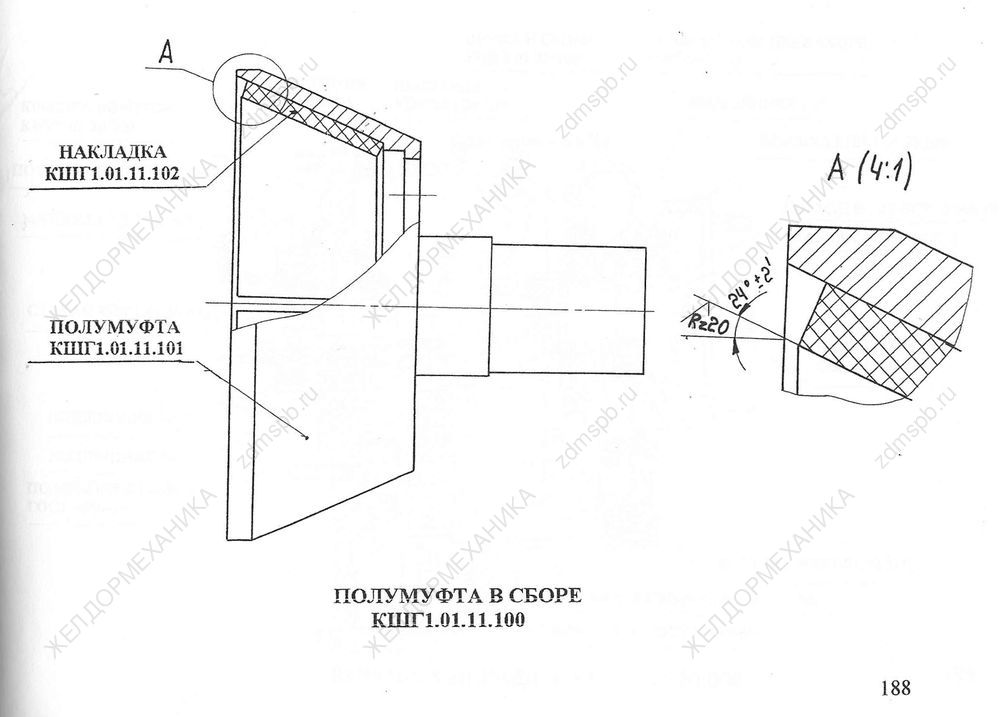

Стр. 188 Чертеж Полумуфта в сборе КШГ1.01.11.100

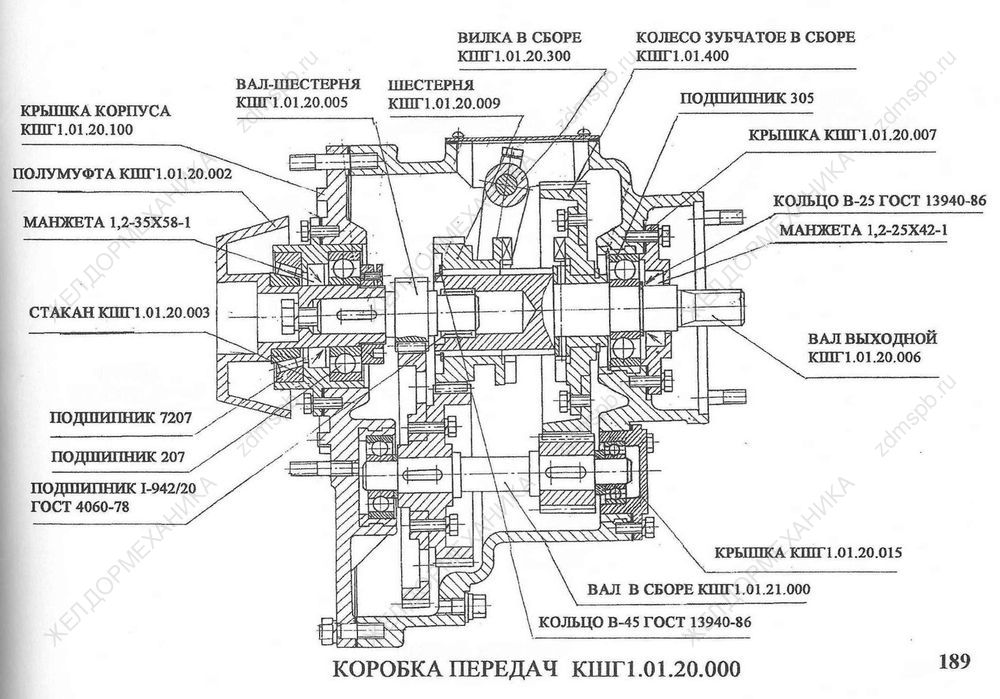

Стр. 189 Чертеж Коробка передач КШГ1.01.20.000

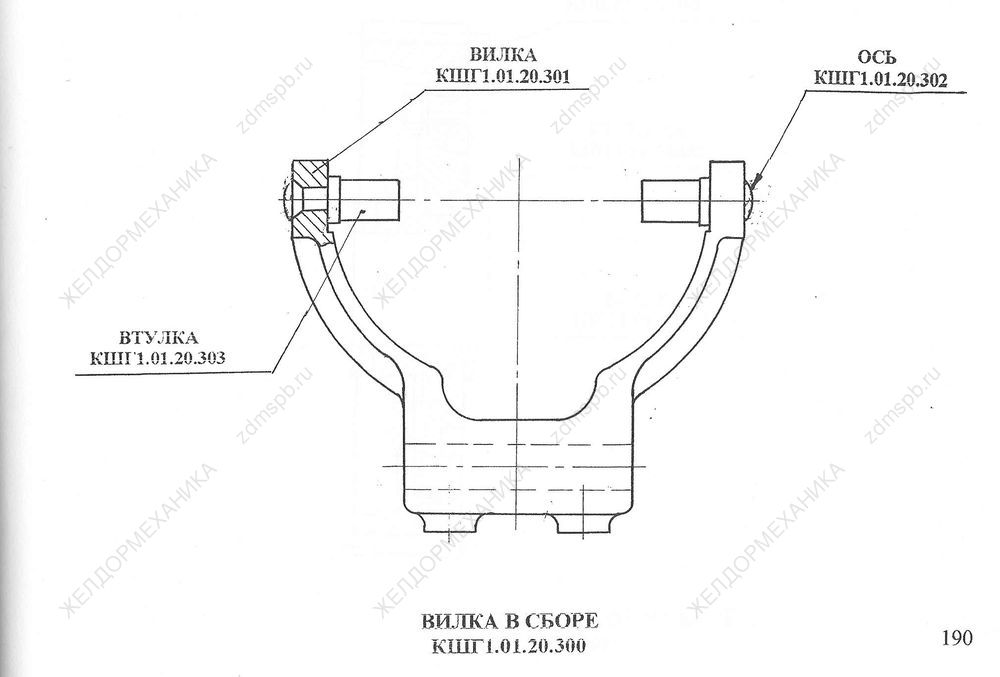

Стр. 190 Чертеж Вилка в сборе КШГ1.01.20.300

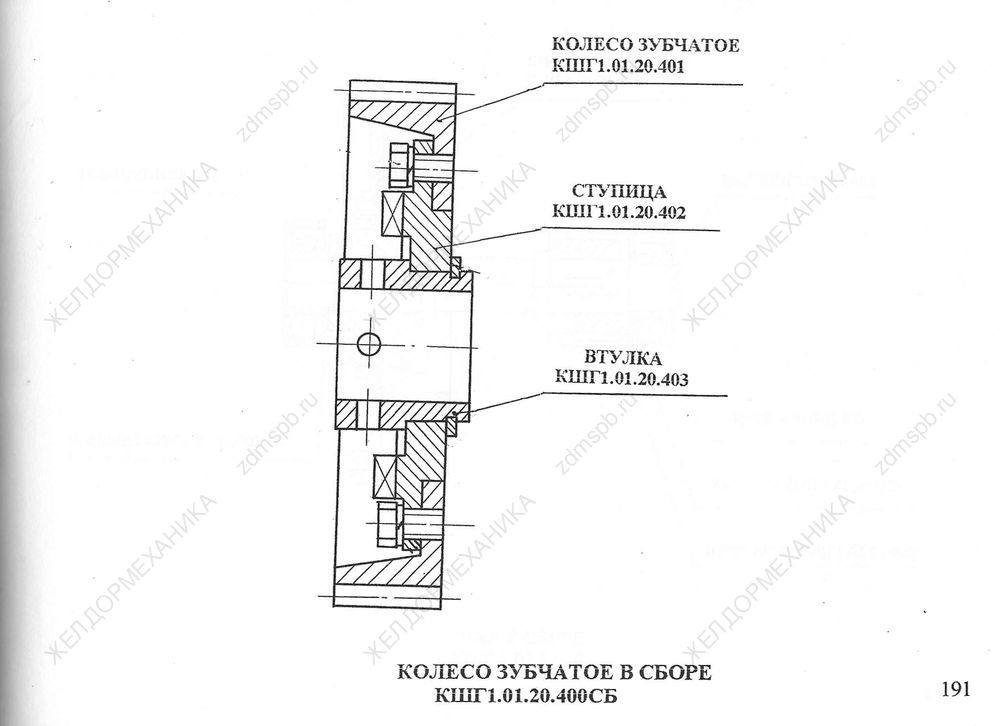

Стр. 191 Чертеж Колесо зубчатое в сборе КШГ1.01.20.400СБ

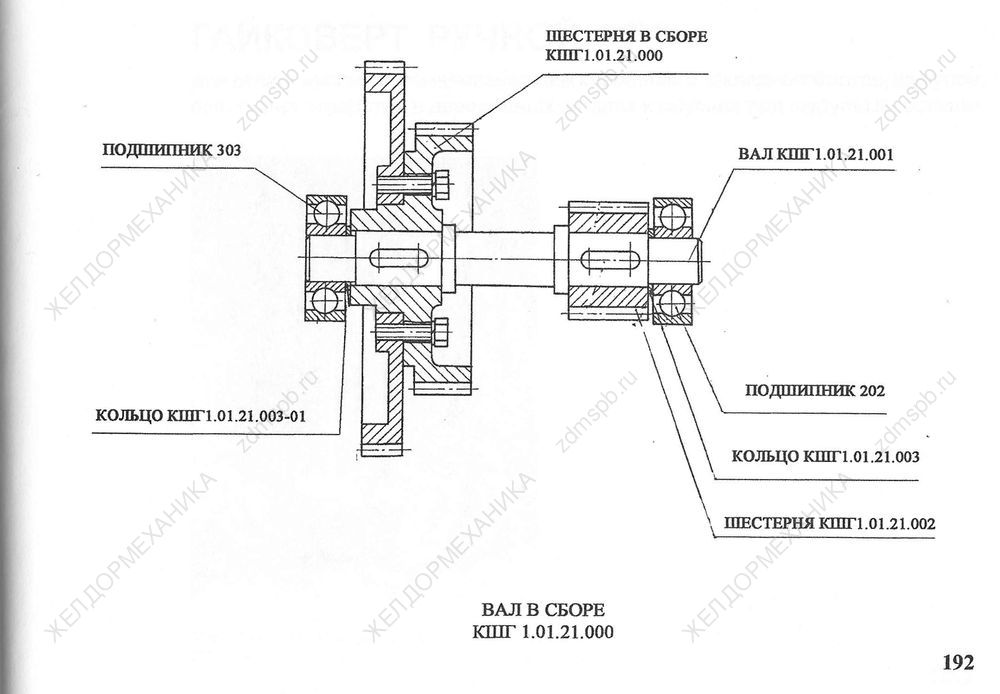

Стр. 192 Чертеж Вал в сборе КШГ1.01.21.000
Стр. 193 Гайковерт ручной РГ1

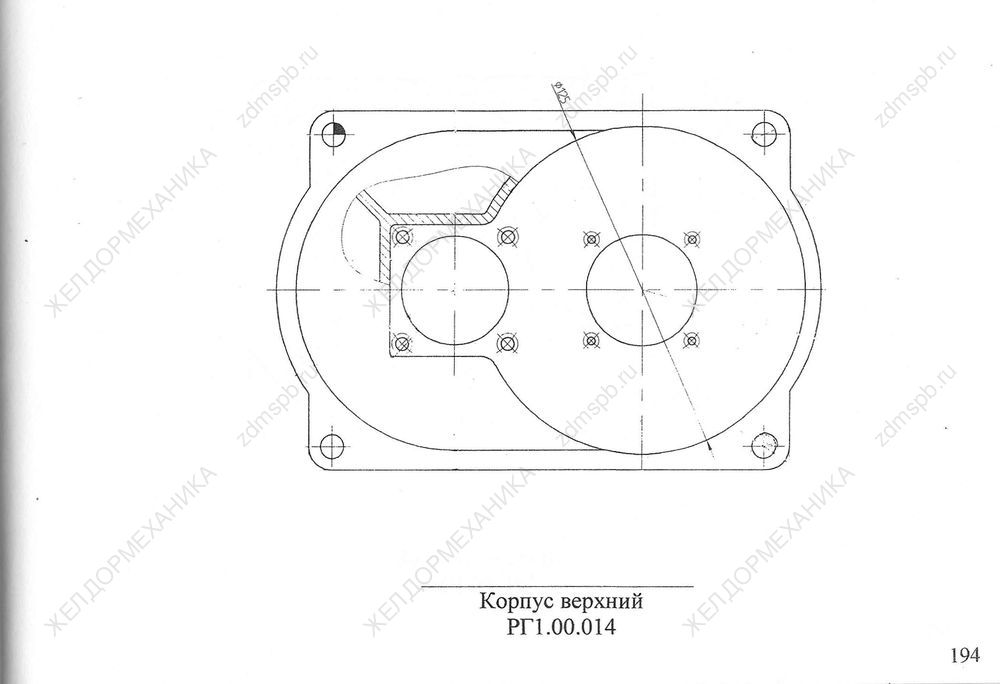

Стр. 194 Чертеж Корпус верхний РГ1.00.014

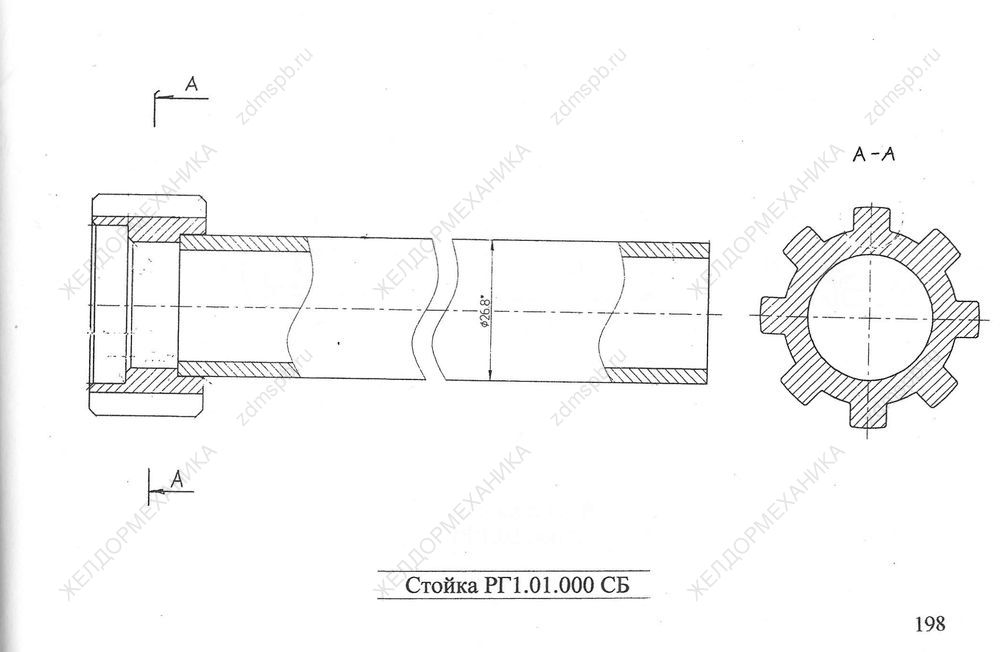

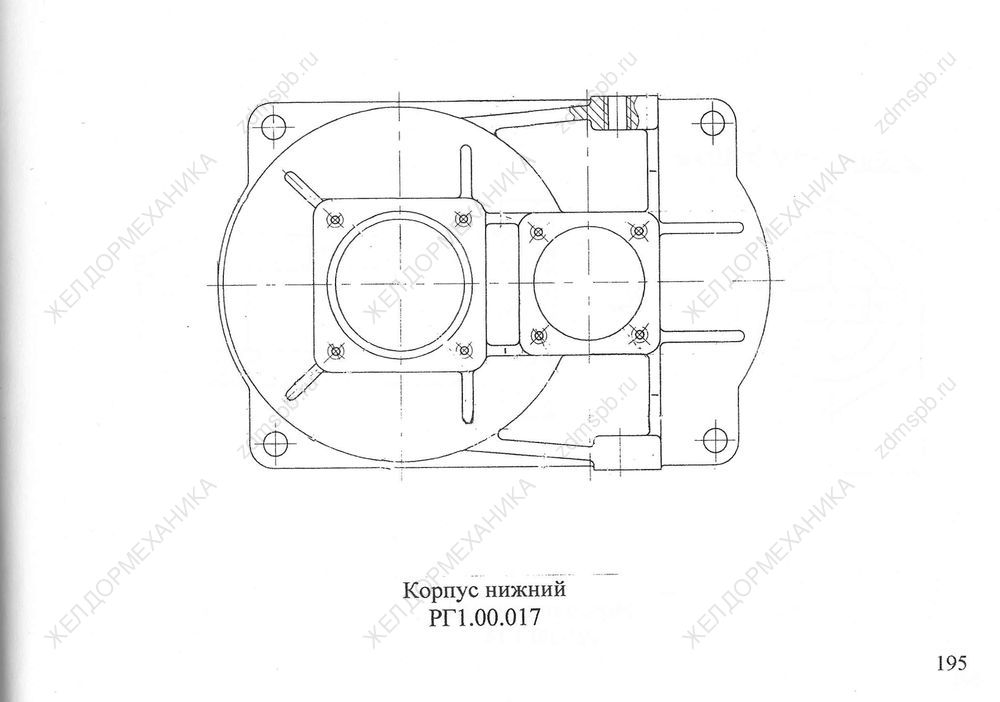

Стр. 195 Чертеж Корпус нижний РГ1.00.017

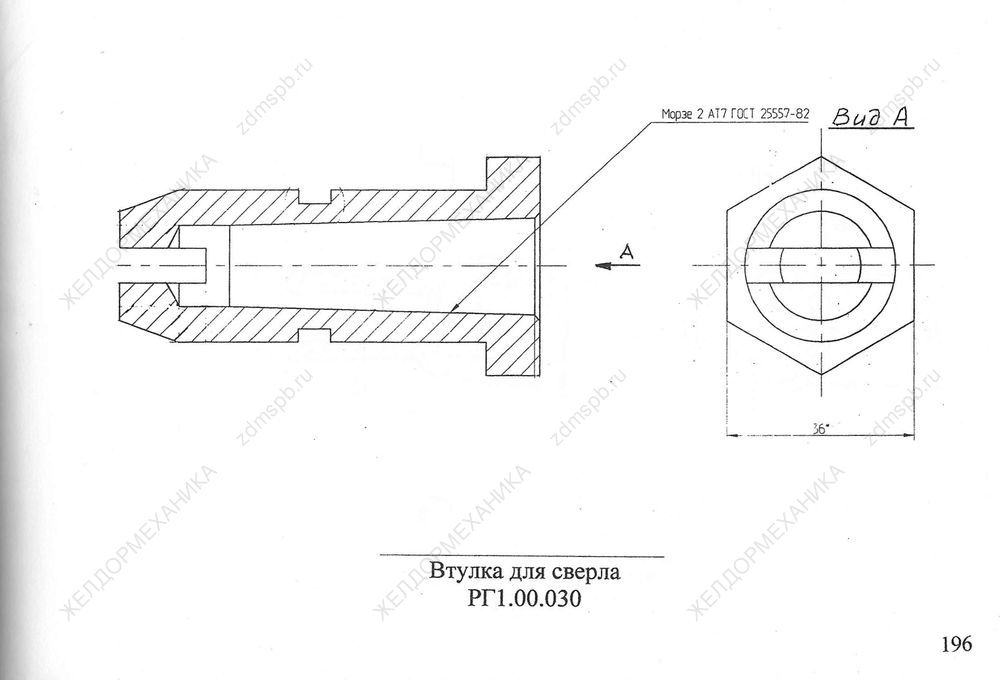

Стр. 196 Чертеж Втулка для сверла РГ1.00.030

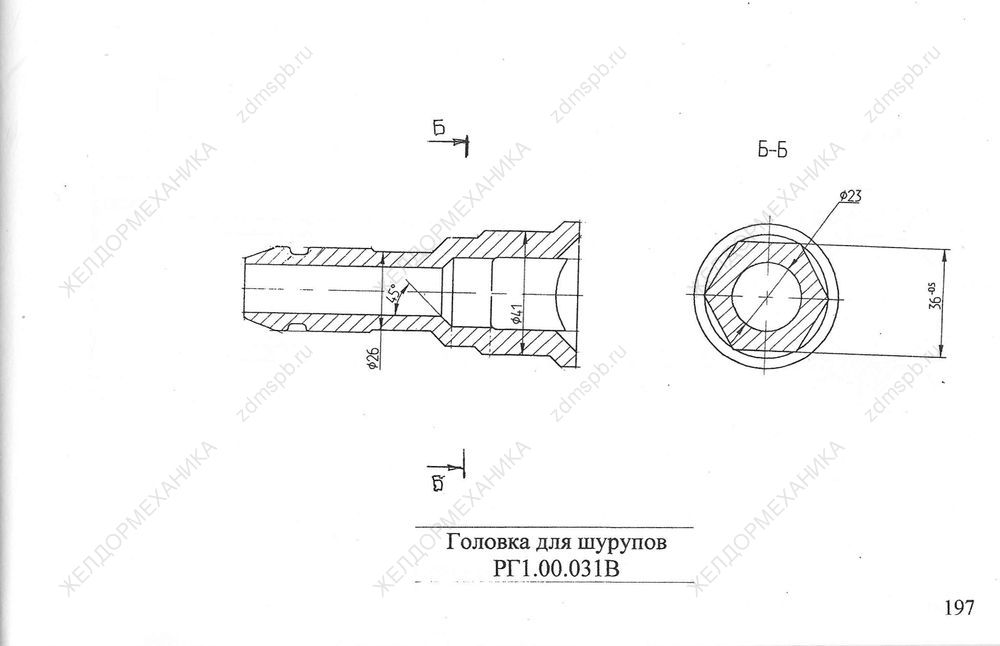

Стр. 197 Чертеж Головка для шурупов РГ1.00.031В
Стр. 198 Чертеж Стойка РГ1.01.000СБ

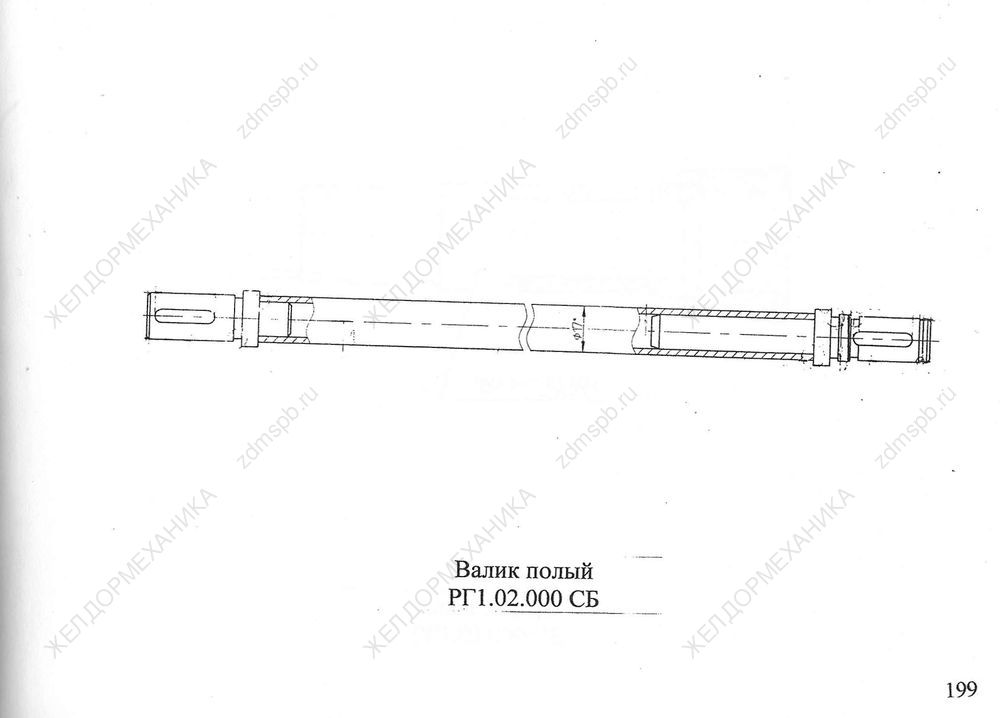

Стр. 199 Чертеж Валик полый РГ1.02.000СБ

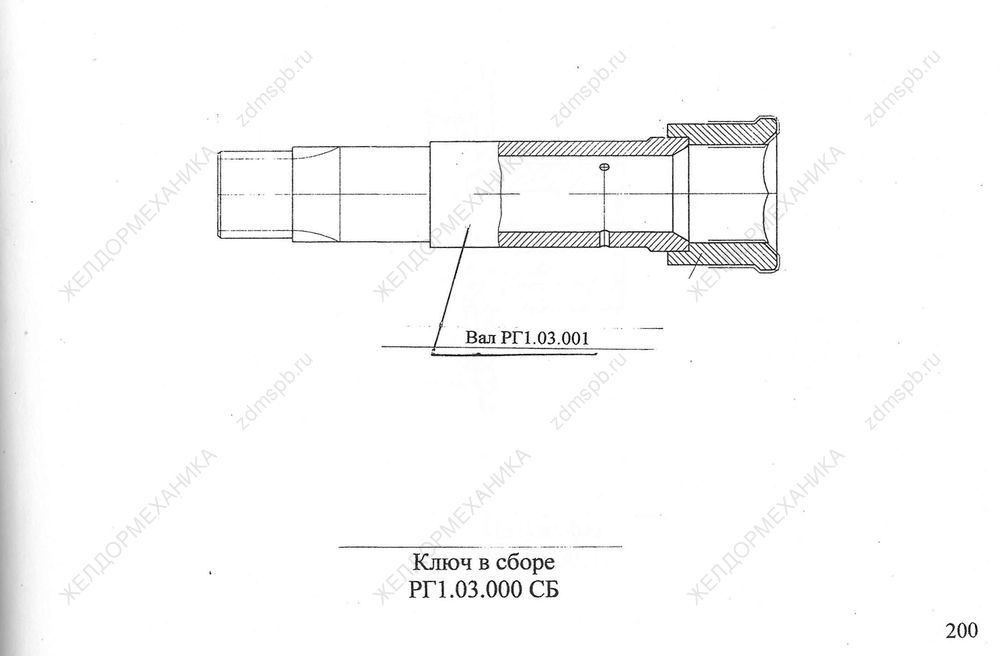

Стр. 200 Чертеж Ключ в сборе РГ1.03.000СБ

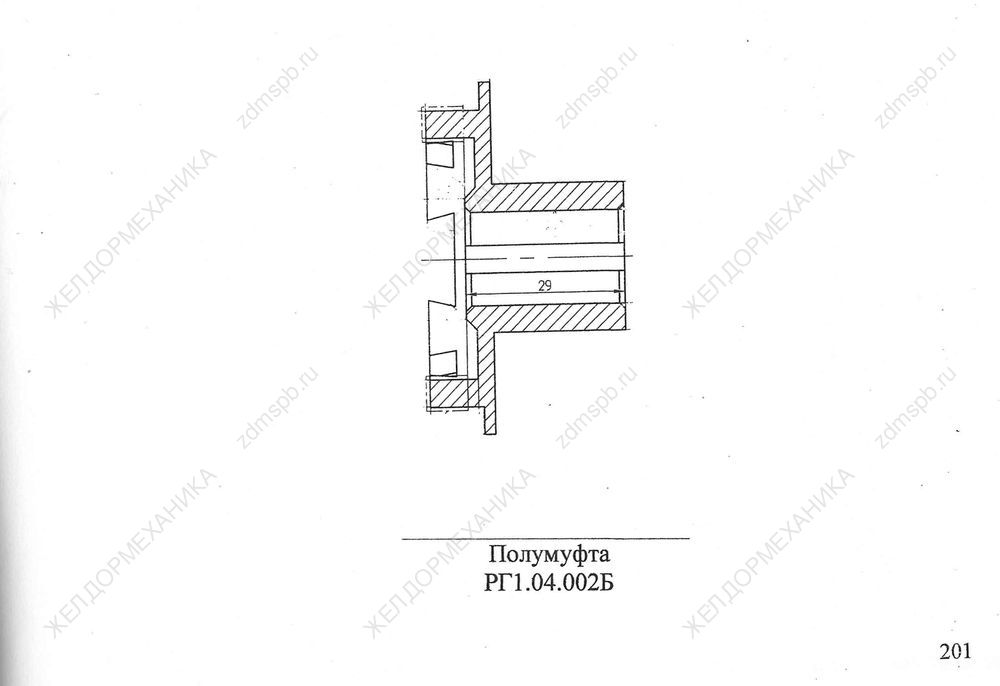

Стр. 201 Чертеж Полумуфта РГ1.04.002Б
