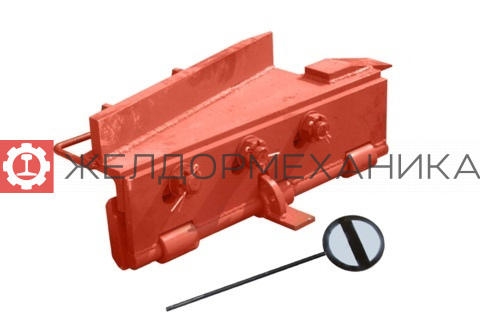

Башмак сбрасывающий (колесосбрасыватель) КСБ-Р ручной

Товар:
Есть в наличии
23 000 руб.
Цена указана с НДС
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

Колесосбрасывающий жд башмак КСБ-Р65, КСБ-Р50 (левый, правый)

Ручной колесосбрасывающий башмак КСБ-Р - предохранительное устройство, обеспечивающее принудительный сброс с рельсов колес самопроизвольно движущегося железнодорожного подвижного состава.

Башмак колесосбрасывающий КСБ-Р применяется для предотвращения ухода вагонов на станцию или железнодорожный путь, в зависимости от направления спуска, путем экстренного сбрасывания подвижного состава с рельсов.

Ручной башмак монтируется на жд путях не оборудованных системой электрической централизации.

Чтобы купить башмак сбрасывающий - колесосбрасыватель нужного вам варианта, уточните тип рельсов и сторону сброса.  Башмаки КСБР изготавливаются в четырех вариантах исполнения:

  1. для рельсов типа Р-65 для сброса направо;
  2. для рельсов типа Р-65 для сброса налево;
  3. для рельсов типа Р-50 для сброса направо;
  4. для рельсов типа Р-50 для сброса налево.

Технические характеристики башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного

Вес 57 кг для Р-65 (54 кг для Р-50)
Габаритные размеры 690х253х702 мм
Привод ручной
Возвышение в рабочем положении не более 500 мм
Возвышение в нерабочем положении не более 45 мм
Время снятия и установки 10 с

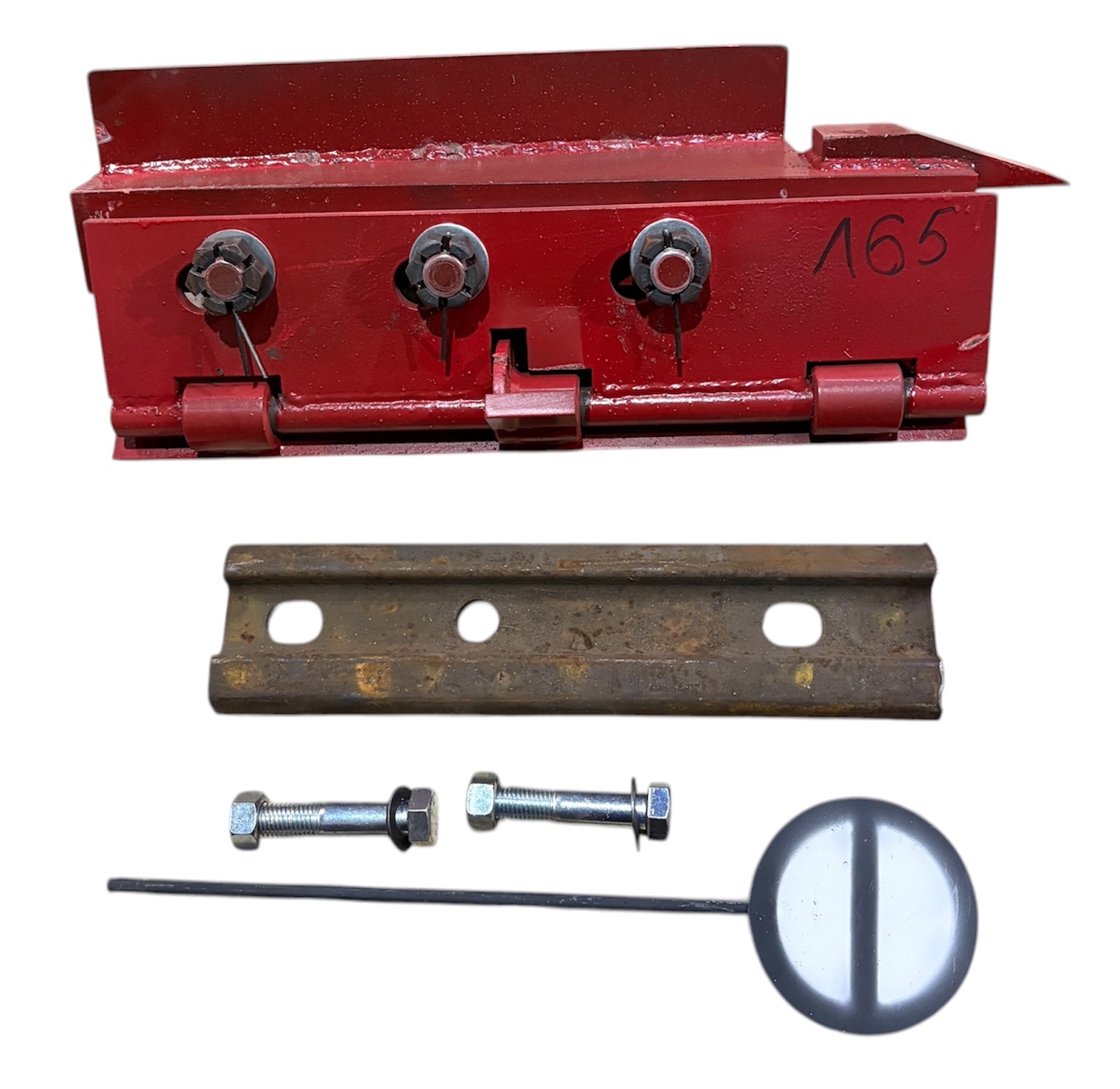

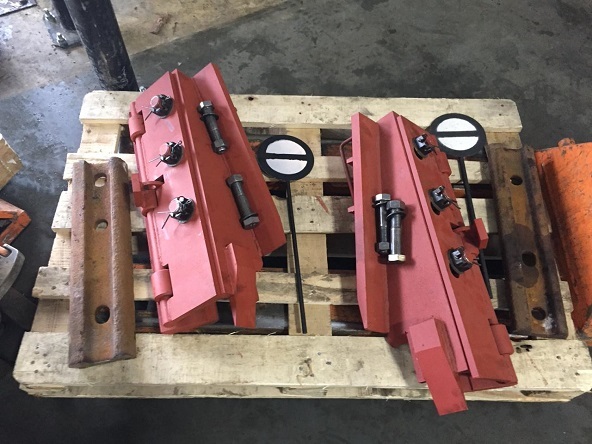

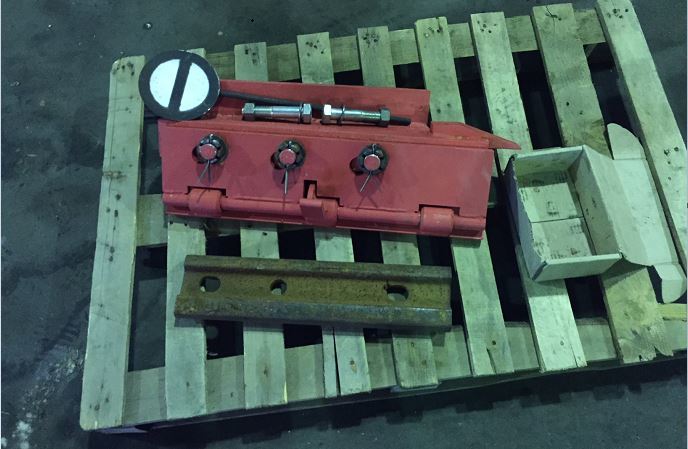

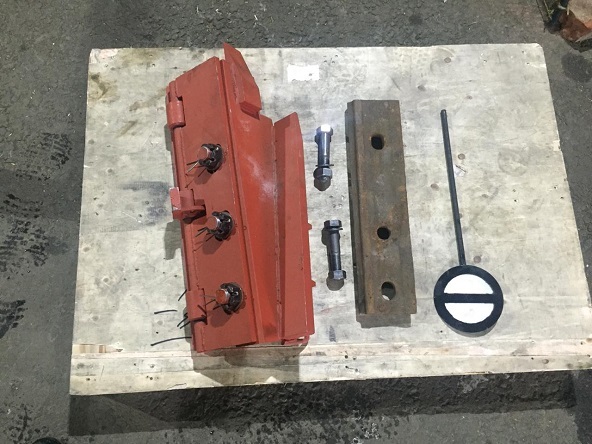

Комплект поставки башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного

  1. сбрасыватель,
  2. металлический сигнальный указатель - "Путевое заграждение" (4),
  3. изогнутая скоба-рукоятка (16),
  4. специальная пластина для замка (17),
  5. болт с гайкой и шайбой - 2 шт,
  6. накладка железнодорожная (половина) б/у,
  7. паспорт и руководство по эксплуатации.
Скачать выдержку из паспорта на колесосбрасывающий башмак КСБ-Р

Схема, устройство и работа башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного

Где устанавливается сбрасывающий (колесосбрасывающий) башмак.

Башмак сбрасывающий КСБ-Р устанавливается строго в прямых или кривых (радиус не менее 300 метров) участках пути с деревянными или ж/б шпалами на рельсах типов Р-65 и Р-50 с вертикальным износом до 10 мм. Запрещено устанавливать башмак при волнообразном износе головки рельса, седловинах, наплывах и прочее.

В месте установки КСБР с ручным приводом убирают сор, место между шпалами чистится от балласта до уровня половины толщины шпал и делается водоотвод.

Боковые наплывы на рельсах снимаются и устанавливается ширина колеи 1528 мм.

В рельсе просверливаются отверстия для монтажа изделия. Башмак КСБР крепится так, чтобы его нижняя часть была зафиксирована на рельсе строго без люфтов.

КСБ-Р переводится с помощью изогнутой скобы-рукоятки (16) в рабочее положение. После производства всех работ по монтажу проводят регулировку.

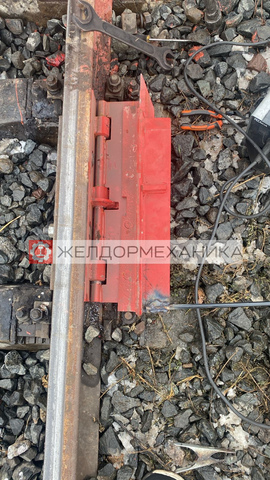

Установка сбрасывающего (колесосбрасывающего) башмака КСБ-Р

Ручной башмак КСБ закрепляется на рельсах Р-65 и Р-50 и представляет собой колесосбрасыватель (см. рисунок ниже), состоящий из опрокидывателя (1) с корпусом (8) и башмака (2). Сам корпус (8) удерживается на рельсе благодаря накладке (11) и болтам (29). Опрокидыватель (1) поворачивается на оси (9), а башмак (2) крепится на рельс в рабочем положении и снимается с рельса в нерабочем положении. Направляющий упор (отбойник 10) имеет наклон к оси рельса. Гребень железнодорожного колеса наезжает на КСБ-Р и направляющий упор (10) сталкивает это колесо с рельсов.

Для возможности установки сбрасывающего башмака на рельсах с износом с целью регулировки башмака (2) имеются шпильки (15) с гайками (35).

Для перехода из рабочего положения в нерабочее установлена скоба-рукоятка (16),  при этом переходе указатель поворачивается на 90 градусов и показывает "заграждение снято с пути".

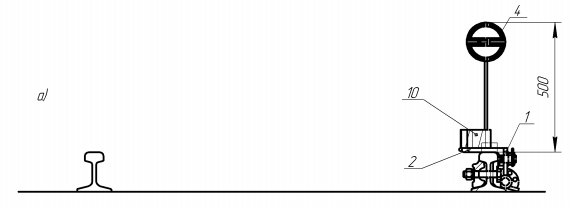

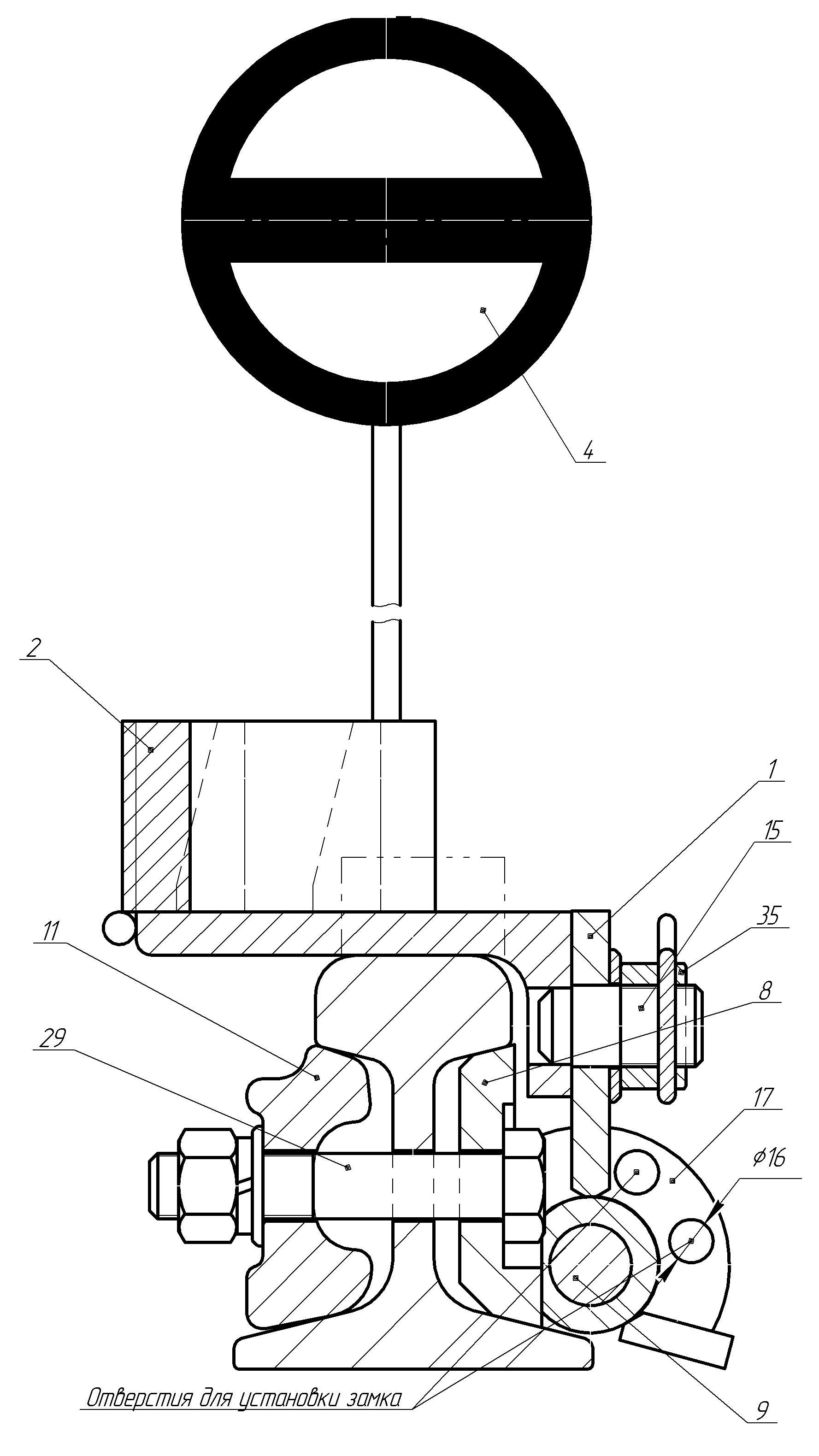

Сбрасывающий башмак КСБР схема

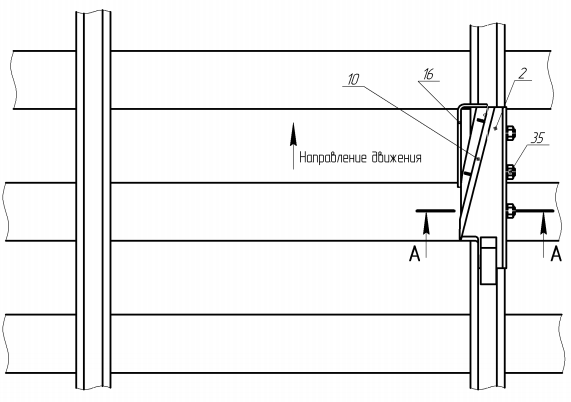

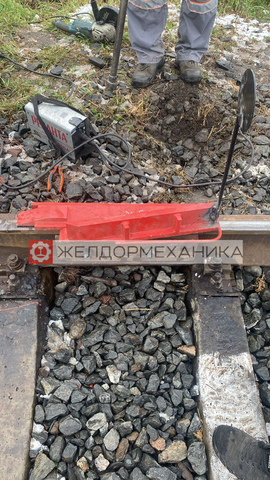

Сбрасывающий башмак КСБР установка

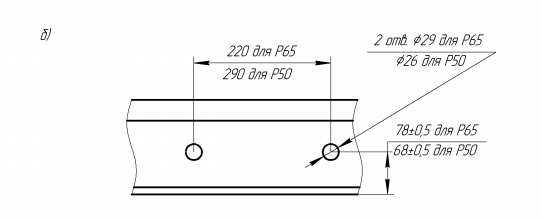

Колесосбрасыватель КСБ-Р отверстия для установки

Сбрасывающий жд башмак КСБ-Р в рабочем положении

Сбрасыващий жд башмак КСБ-Р в рабочем положении

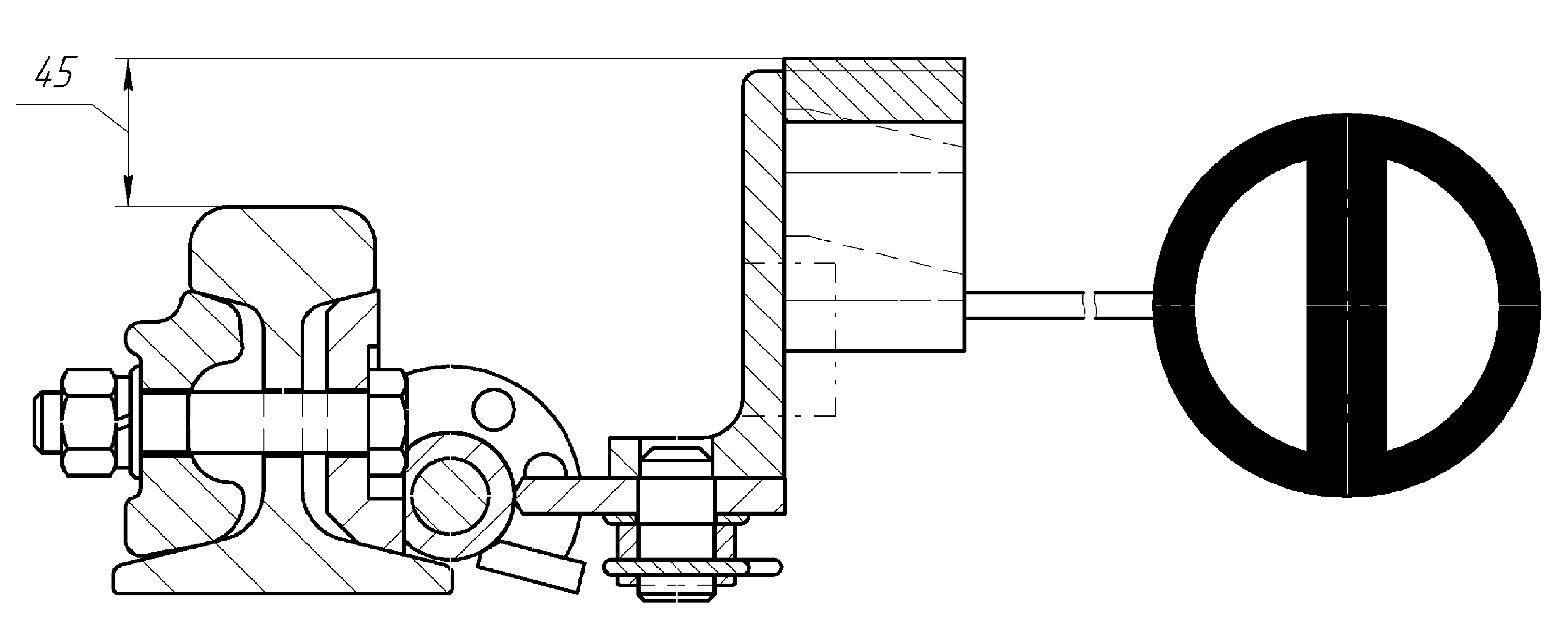

Сбрасывающий жд башмак КСБ-Р в нерабочем положении

Сбрасывающий жд башмак КСБ-Р в нерабочем положении

Особенности башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного

КСБ-Р используется в качестве предохранительного устройства там, где существует вероятность аварийных ситуаций из-за выхода из строя других  средств безопасности или неправильных действий персонала. Климатически башмак сбрасывающий выполнен в варианте "У" по ГОСТ 15150-69.

Видео обзор башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного

Преимущества покупки башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного в ЖЕЛДОРМЕХАНИКЕ

  • ЖЕЛДОРМЕХАНИКА – официальный дилер завода-изготовителя;
  • заводские цены без излишней наценки;
  • выполняем гарантийные обязательства по продаваемой продукции;
  • обеспечиваем поставку запасных частей по продаваемой продукции;
  • прямые поставки с собственного склада и со складов производителей;
  • оперативная отгрузка за счет отлаженной логистики;
  • комплектация всеми видами отечественного и импортного путевого инструмента;
  • профессиональная помощь специалистов в подборе жд инструмента.

Оплата и доставка башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного

У нас вы можете купить башмак сбрасывающий (колесосбрасыватель) КСБ-Р ручной

  • на условиях предоплаты или с рассрочкой платежа;
  • на условиях самовывоза или с доставкой по России.

Как купить башмак сбрасывающий (колесосбрасыватель) КСБ-Р ручной в ЖЕЛДОРМЕХАНИКЕ

Сделайте заказ любым удобным для Вас способом:

  • позвоните по телефону +7 (812) 640-50-80;
  • оформите онлайн через корзину сайта;
  • отправьте нам на электронную почту список необходимого инструмента;
  • или просто напишите нам сообщение в онлайн чате.
Габариты: 690x253x702 мм
Вес: 57.0 кг
