Устройство нижнего слива УНС, УНСА

Устройство нижнего слива УНС(А) предназначено для слива нефтепродуктов из вагона-цистерны в подземные резервуары.

По устойчивости к воздействию климатических факторов внешней среды изделия изготовляются в исполнении У (умеренный климат с диапазоном рабочих температур от +40°С до - 45°С), ХЛ (холодный климат с диапазоном рабочих температур от + 40°С до - 60°С), УХЛ (умеренный и холодный климат с диапазоном рабочих температур от + 40°С до - 60°С) категории размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе: УНСА-100 УХЛ1 ТУ 28.99.39-006-25510452-2023, где

• 100 – условный проход, мм;
• А – литой корпус из алюминиевого сплава;
• УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Технические характеристики устройства нижнего слива УНС, УНСА

Комплект поставки устройства нижнего слива

1. Устройство нижнего слива УНС (УНСА) - 1комплект,
2. Руководство по эксплуатации- 1 шт.

Схема, устройство и работа устройства нижнего слива УНС (УНСА).

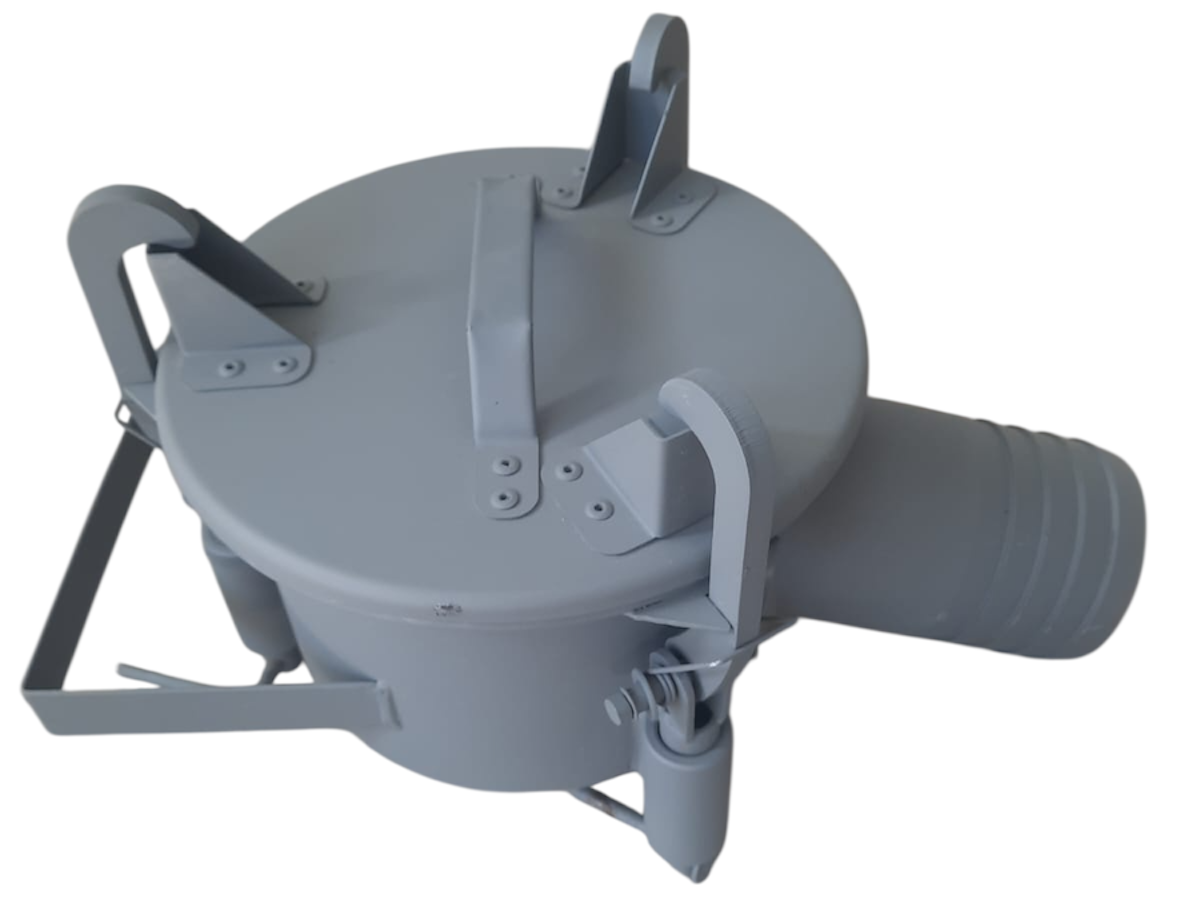

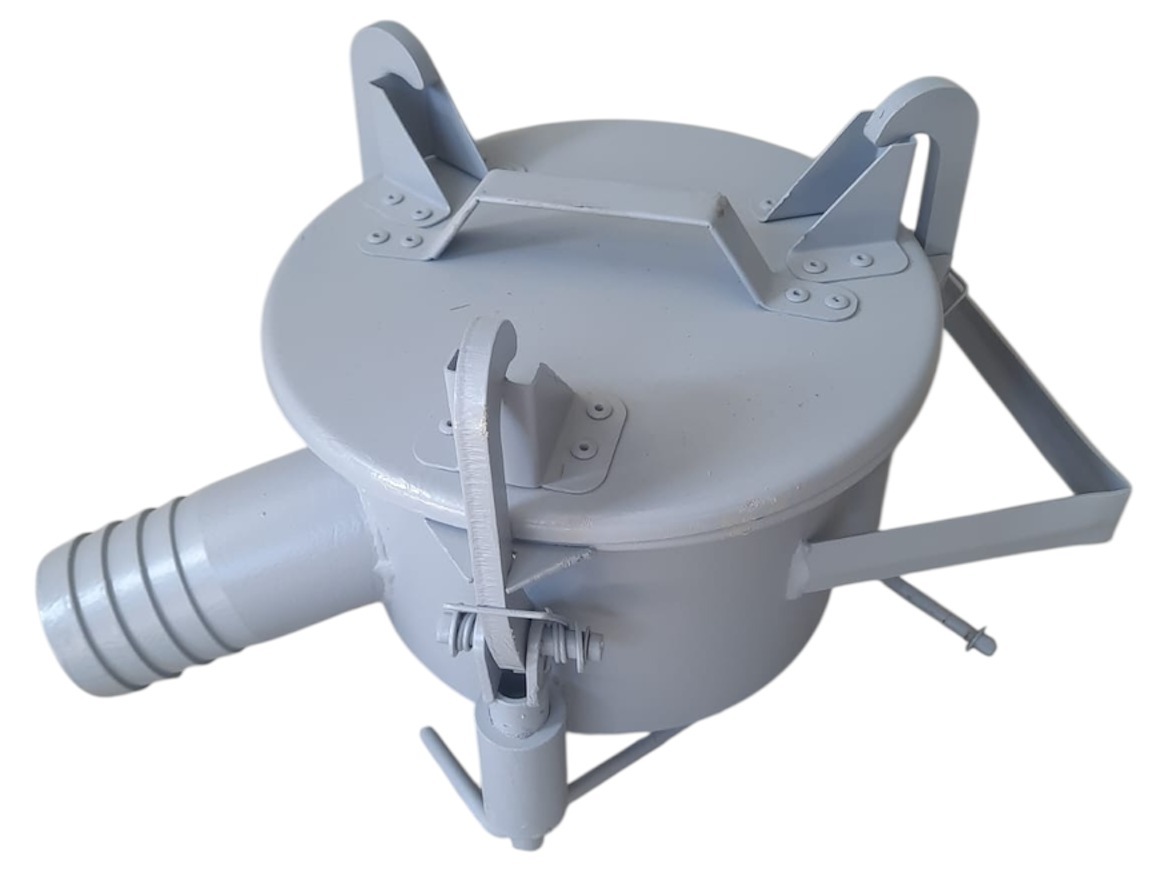

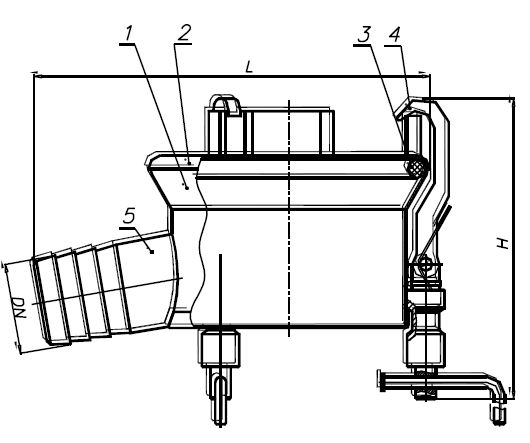

Устройства нижнего слива УНС-50, УНС-75, УНС-100, УНС-150

Устройство нижнего слива состоит из корпуса 1, патрубка 5, крышки 2, трех захватов 4, уплотнения 3.

Корпус 2 имеет сварную конструкцию. На боковой стороне корпуса установлены 3 подпружиненных крючкообразных захвата, которыми устройство поджимается к сливному узлу железнодорожных цистерн.
Уплотнение 3 герметизирует стык, позволяя избежать пролива нефтепродукта. К патрубку 5 подсоединяется гибкий рукав.
В нерабочем положении устройство закрывается крышкой 3.
Для слива нефтепродуктов из железнодорожных цистерн необходимо:

1. снять с устройства крышку 2;
2. подвести устройство под сливной прибор цистерны;
3. завести один захват за буртик сливного прибора;
4. подать устройство вверх до защелкивания захватов;
5. затянуть стягивающие винты захватов;
6. открыть сливной клапан цистерны, произвести слив.

По окончании слива устройство снять, закрыть крышкой.

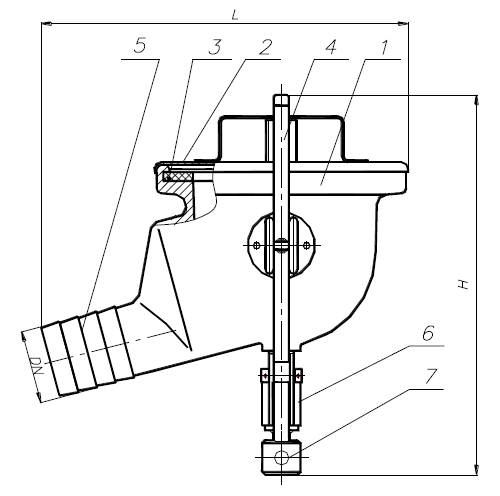

Устройства нижнего слива УНСА-75, УНСА-100, УНСА-150.

Устройство нижнего слива состоит из двух захватов 4, корпуса 1, уплотнения 3, крышки 2, патрубка 5, коромысла 6, винта 7.

Корпус 1 выполнен из алюминиевого сплава. С противоположных сторон корпуса установлены два подпружиненных крючкообразных захвата 4, соединенных с коромыслом 6 и служащих для поджима устройства к сливному прибору железнодорожных цистерн с помощью нажимного винта 7, при этом уплотнение 3 герметизирует соединение устройства со сливным прибором. К патрубку 5 подсоединяется c помощью хомутов гибкий рукав. В нерабочем положении устройство закрывается крышкой 2.
ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ ЭЛЕМЕНТОВ УСТРОЙСТВА ПРИ ЗАЖИМЕ ЗАПРЕЩАЕТСЯ ПРИКЛАДЫВАТЬ К ВИНТУ ПОЗ. 7 МОМЕНТ БОЛЕЕ 6 кг·м.
Для слива нефтепродуктов из железнодорожных цистерн необходимо:

1. снять с устройства крышку 2;
2. подвести устройство под сливной прибор цистерны;
3. подать устройство вверх до защелкивания рычагов;
4. закрепить устройство на сливном приборе вращением винта 7;
5. открыть сливной клапан цистерны, произвести слив.

По окончании слива устройство снять, предварительно отвернув винт 7 и нажав руками на нижние концы рычагов. После снятия устройство закрыть крышкой.
